Diagnósticos de Grupos

O assistente Online de Diagnóstico de Erros permite verificar possíveis erros de instalação no nível de funcionalidade, por exemplo, no nível do endereço de grupo

Por favor, note que deve haver uma conexão on-line com o bus para realizar os diagnósticos de erro on-line.

O Diagnóstico de Grupos pode ser invocado através da barra de menu do projeto "Diagnóstico" > Diagnóstico de grupos

Há quatro passos diferentes que são verificados durante os diagnósticos de erro on-line:

• Selecionar Grupo de Endereços
• Verificar Dispositivos
• Enviar/Receber
• Análise de tráfego do bus

Antes de chamar o assistente, um ou mais dos seguintes elementos devem ser selecionados para que os diagnósticos on-line possam ser realizados:

• Endereços de grupos (também áreas de nível superior)
• Objetos de Grupo
• Dispositivos

No próprio assistente, apenas um endereço de grupo pode ser verificado de cada vez. Por favor, selecione um endereço de grupo para verificar e prosseguir. Assim que a verificação for concluída, você pode voltar no assistente, para a página onde se pode selecionar o próximo endereço de grupo a ser verificado.

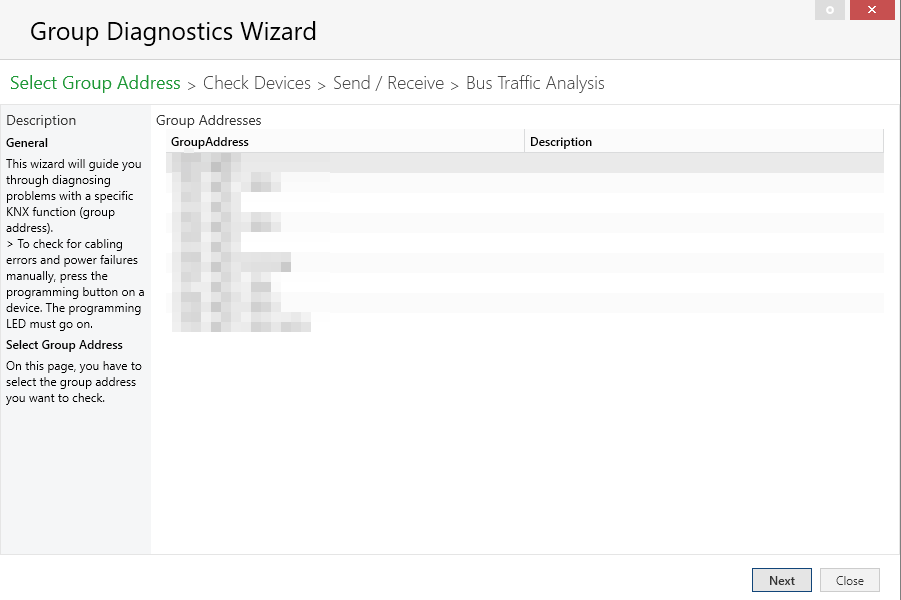

Selecionar Grupo de Endereços

Verificar Dispositivos

Para verificar se todos os dispositivos listados estão programados corretamente, clique no botão 'Verificar dispositivos (1)'. Por favor, note que não é possível cancelar a verificação, uma vez que este botão é clicado. Para localizar o dispositivo na instalação, selecione o dispositivo na lista e clique no ícone de LED correspondente (3), ao lado dele.

Resultados

Os resultados da verificação são exibidos como um ícone, com uma cor diferente, na coluna de status (2):

O texto de erro inclui tanto o que foi considerado inconsistente, como as medidas que podem ser tomadas pelo usuário. Uma explicação detalhada sobre a etapa 'Verificação de Dispositivos' pode ser encontrada no Diagnósticos de Grupos (detalhado)

Enviar/Receber

Essa função oferece a possibilidade de definir o tipo de datapoint, bem como o valor dos dados úteis e enviá-lo no bus, por intermédio do botão 'Escrever'. Ao clicar no botão 'Ler' (2), os diferentes valores recebidos podem ser lidos na janela 'Valores Recebidos' (1). Pode encontrar uma explicação pormenorizada do passo "Enviar/receber valores" em Diagnóstico de Grupos (pormenorizado).

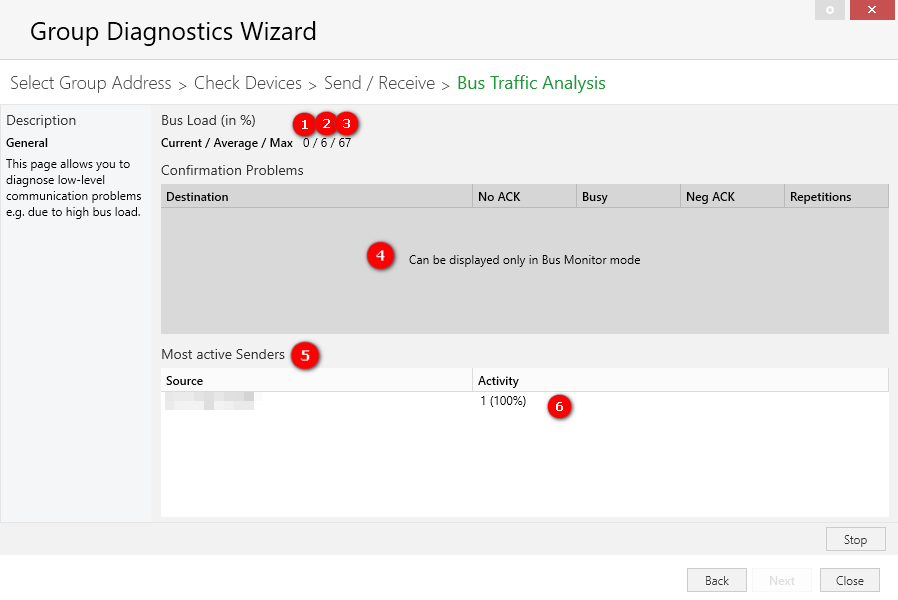

Análise de tráfego do barramento

Essa função irá analisar o número de telegramas enviados no barramento, quando o botão 'Iniciar Rastreamento' for clicado. Os valores de carga do barramento são fornecidos como valores relativos (em %), e problemas de confirmação serão listados aqui.

• Atual (1) = constitui o percentual de carga do atual do barramento.
• Médio (2) = informa sobre a carga média do barramento desde o início da gravação.
• Max (3) = indica a carga máxima durante a gravação.

Se possível, o assistente altera para o modo de monitoramento do barramento. Se isso não for possível (porque outra conexão está aberta ou a interface de barramento não suporta o modo de monitoramento do barramento), uma mensagem é exibida, fazendo menção que algumas funcionalidades não estão disponíveis (4).

Uma janela informa os 'problemas de confirmação' como:

• Qual endereço de grupo não é reconhecido por pelo menos um receptor (e consequentemente repetido);
• É reconhecido negativamente por pelo menos um receptor;
• Se uma mensagem de endereço de grupo é respondida por um reconhecimento de 'Ocupado', por pelo menos um destinatário.

A parte inferior da janela, ou seja, a maioria dos remetentes (5), informam quais dispositivos contribuem para o tráfego de barramento.

Cuidado: A carga de barramento que excede os 50%, pode levar a um aumento de problemas de comunicação (disfunções esporádicas) na instalação KNX (6).

Uma explicação detalhada sobre a etapa de 'Análise de Tráfego', pode ser encontrada em Diagnósticos de Grupos (detalhado).
