Com a função de 'Verificação do Projeto', várias verificações de projeto podem ser realizadas com a ajuda do assistente. O assistente de verificação de projeto irá guiá-lo por meio do processo de verificação de seu projeto em relação às regras comuns de planejamento e design KNX.
Esse é um teste off-line. O ETS não se conectará ao barramento.
A Verificação do Projeto pode ser invocada por meio dos 3 pontos na barra de ferramentas.
Há 5 diferentes níveis que são verificados em um projeto.
- Verificação dos dispositivos
- Verificação dos endereços de grupo
- Verificação da topologia
- Verificação da informação de produto
- Busca por projetos importados em versões anteriores do ETS

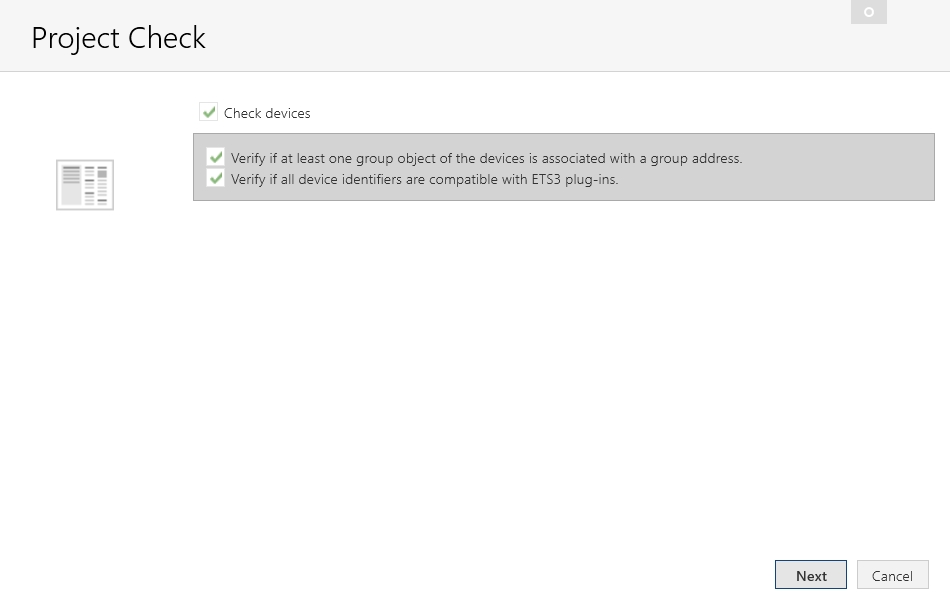

Verificação de dispositivo
O que a verificação do dispositivo verifica?
- Se pelo menos um grupo de objeto dos dispositivos está associado a um endereço de grupo
- Se todos os identificadores do dispositivo são compatíveis com os plug-ins do ETS3

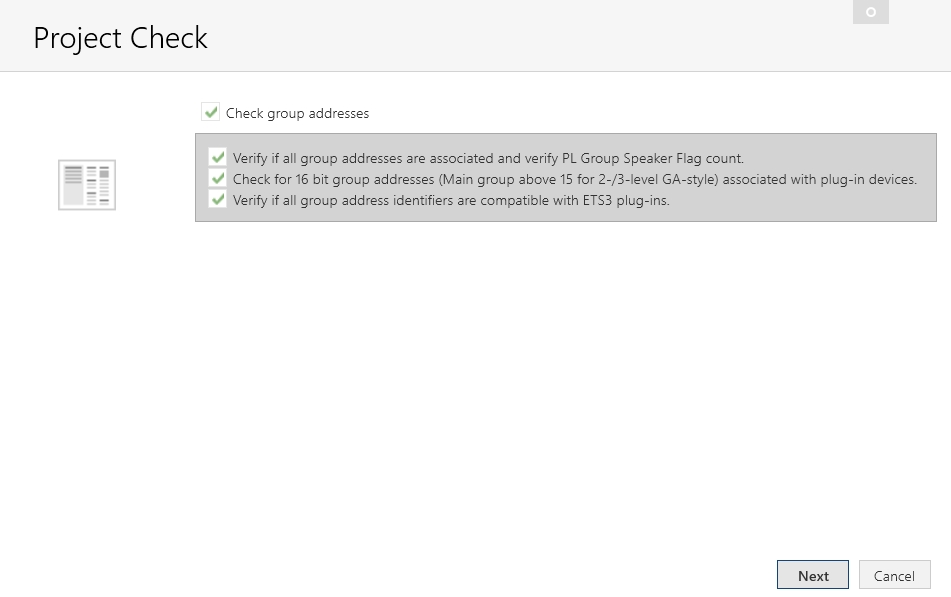

Verificação dos endereços de grupo
O que a verificação do endereço de grupo verifica?
- Se todos os endereços do grupo estão utilizados (vinculados com pelo menos um objeto de grupo)
- Se endereços de grupos estendidos estão vinculados a dispositivos de plug-in
- Se todos os identificadores de endereço de grupo são compatíveis com os plug-ins do ETS3

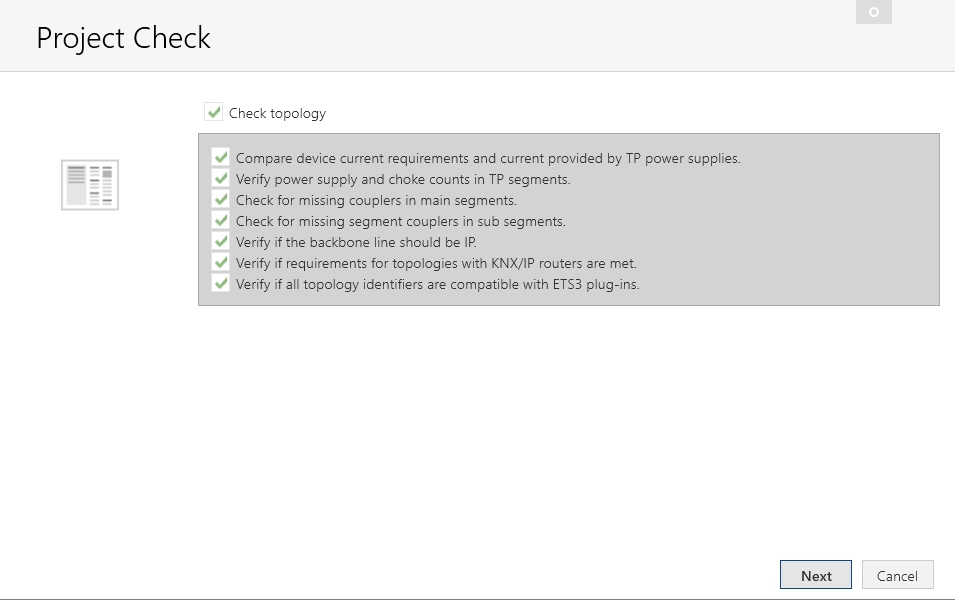

Verificação da topologia
O que a verificação da topologia verifica?
- Compara os requisitos de corrente do dispositivo e a corrente fornecida pelas fontes de alimentação em TP:
- Se a propriedade de consumo de energia do dispositivo estiver disponível, nos dispositivos, este dado será utilizado; caso contrário, uma referência média de 10mA será considerado
- Se a propriedade do dispositivo atual estiver disponível nas fontes de alimentação, este dado será utilizado; caso contrário, uma média de 320mA será considerado
- Fonte de alimentação e bobina em segmentos de TP
- Se há acopladores ausentes em segmentos principais
- Se há ou não acopladores de segmento ausentes em subsegmentos
- Se a linha de backbone deve ser IP
- Se foram cumpridos os requisitos de topologia com roteadores KNX/IP
- Se todos os identificadores de topologia são compatíveis com os plug-ins do ETS3
Verificação da informação de produto
Em alguns casos, uma atualização de uma entrada de produto KNX estará disponível, contendo melhorias ou correções de bugs para a mesma versão do produto. Com a ajuda desta verificação, pode ser impressa uma lista que mostra todos os dispositivos. A lista também contém as "impressões digitais" dos dispositivos (que podem ser utilizadas pelos fabricantes para distinguir entre as várias variações de um dispositivo, mesmo que a versão seja a mesma).

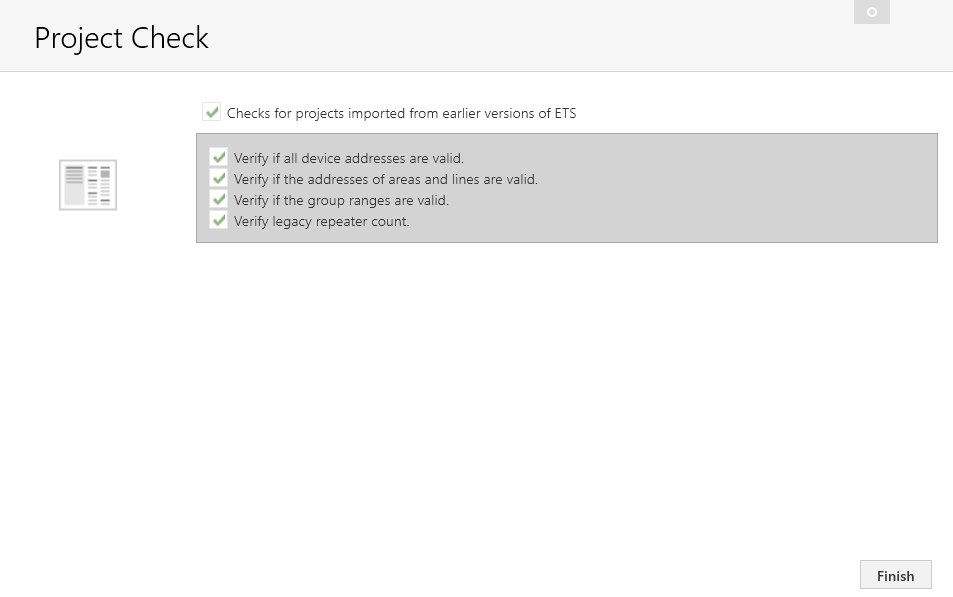

Busca por projetos importados em versões anteriores do ETS
O que verificam os projetos importados de versões anteriores do ETS?
- Se todos os endereços do dispositivo são válidos
- Se os endereços das áreas e linhas são válidos
- Se os intervalos de grupo são válidos
- Contagem de repetidores do legado
O resultado é mostrado na mesma janela, e pode ser salvo, copiado para a área de transferência, além de impresso.
Todas as verificações podem ser desativadas globalmente, e as etapas individuais das verificações, podem ser desativadas na guia respectiva.
