Para configurar a conexão entre um computador e uma instalação KNX (por exemplo, baixar um endereço individual, e / ou o programa de aplicação, do PC de comissionamento para a instalação KNX, ou ainda, para usar um software de visualização), é indispensável que as configurações da interface de barramento sejam definidas corretamente.
Para acessar o gerenciador de conexão, clique no menu suspenso, na barra de ferramentas principal.

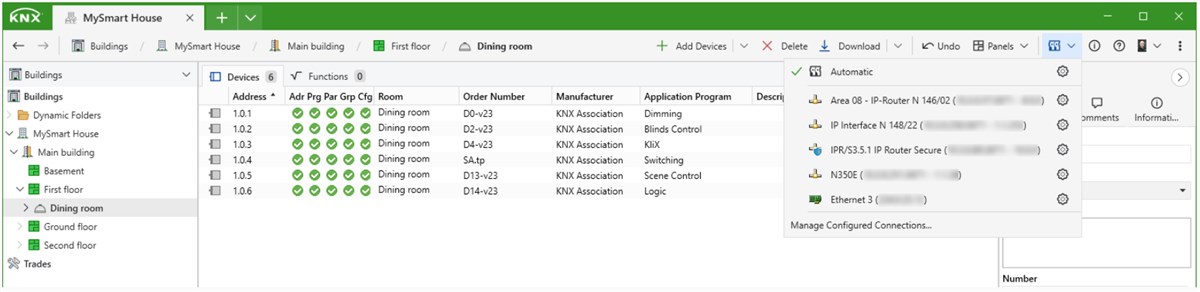

Iniciando o gerenciador de conexão:
- Início da página: Automático (que é a opção padrão); se você incluir a (s) interface (s) em seu projeto, esta será, na maioria dos casos, a única opção de que você precisa.
- No meio: As interfaces atualmente descobertas (USB, O IP-routing e as interfaces IP-tunelamento são reconhecidas e exibidas automaticamente pelo ETS, estas não precisam ser criados. Uma interface não reconhecida, não pode ser usada pelo ETS, mesmo que seja criada / inserida manualmente). Esta seleção só é válida durante a sessão atual do projeto, pois destina-se principalmente a trocar rapidamente as conexões, por exemplo, para fins de diagnóstico.
- No final das opções: A possibilidade de gerenciar interfaces configuradas; Isso só é necessário ao acessar a instalação de um controle remoto (por exemplo, com um endereço IP diferente do configurado no projeto), ou ao usar as interfaces Eiblib/IP.
A opção de conexão atualmente selecionada está identificada em verde, na frente da opção.
Um ponto vermelho () logo após o ícone acima indica que a interface está em Modo de Programação (atualiza a cada aproximadamente ~3 segundos).
Para configurar as respectivas opções, clique no ícone da engrenagem, ao lado de cada opção. Para mais informações sobre a configuração das Interfaces, consulte Gerenciador de Conexão (Detalhado).

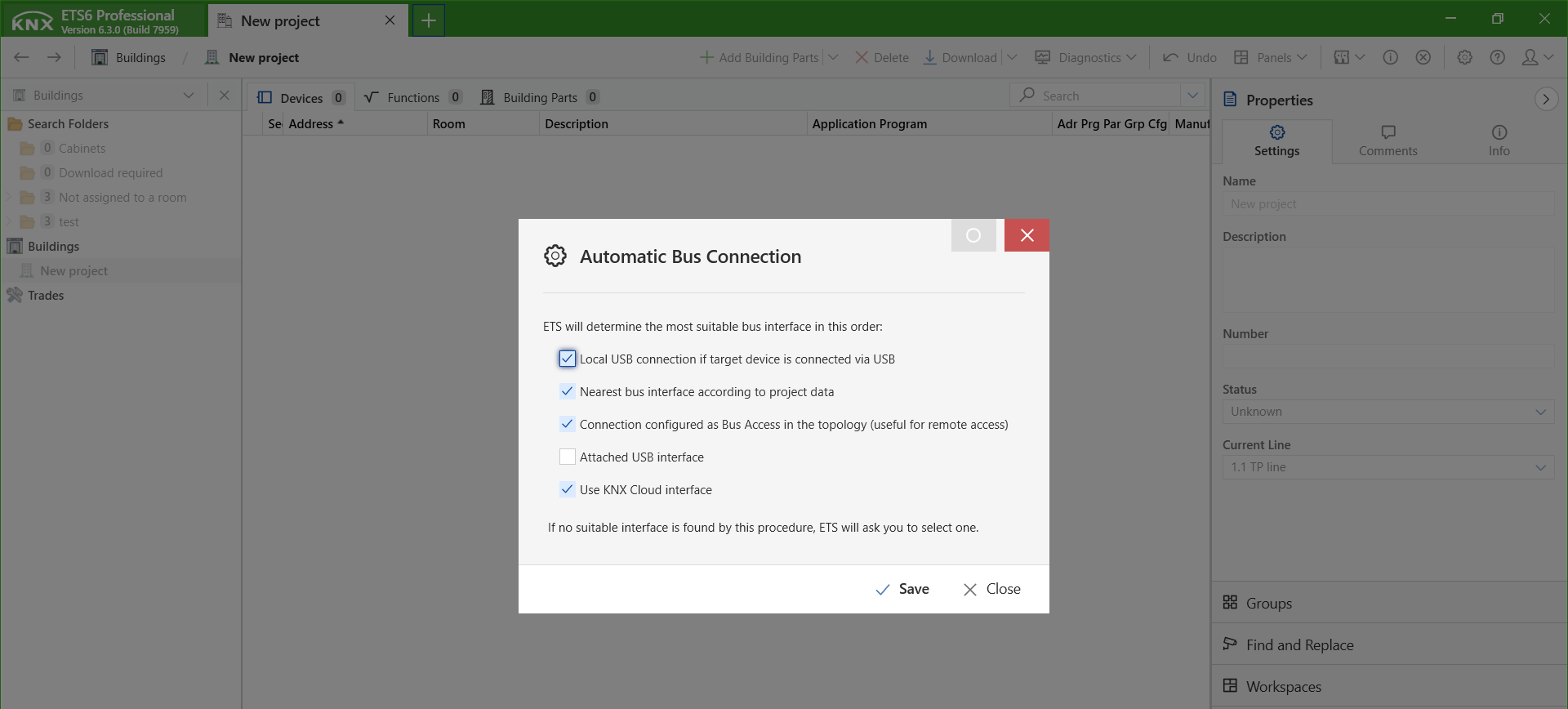

Conexão de bus automática
A opção 'Automática' significa que o ETS irá determinar a interface de barramento mais adequada para se conectar à instalação, dependendo de vários fatores. As seguintes opções aparecem na configuração 'Automática', na ordem que o ETS irá utilizá-las (primeira opção no topo):
Conexão local USB se o dispositivo de destino estiver conectado via USB
Se esta opção estiver ativada e o número de série KNX do dispositivo de destino corresponder ao número de série KNX da interface USB, então a conexão USB local será utilizada.
Interface de barramento mais próxima, de acordo com os dados do projeto
Se esta opção estiver ativada, o ETS verifica se há uma interface de barramento no segmento que está conectado e a jusante na topologia, e usa a que está mais próxima na topologia (subsegmento → segmento principal → segmento principal da linha principal → segmento principal do Backbone ).
Condição
- Interfaces com pelo menos o 'Endereço' definido e um número de série KNX conhecido.
Conexão configurada como 'Barramento de Acesso' na topologia
Se esta opção estiver ativada, o ETS tenta usar a interface de barramento que foi definida como a conexão de projeto na topologia. Esse recurso destina-se principalmente ao acesso remoto à instalação.
Conexão Interface USB
Se esta opção estiver ativada e se houver uma interface KNX / USB conectada ao computador, use-a.
Utilize a interface de nuvem KNX
Se esta opção estiver ativada, suporta a ligação a uma instalação remota através da infraestrutura de interface da Nuvem.
