Bulk Linker

В этой статье рассматриваются следующие темы:

• Исходная информация
• Активация
• Использование приложения Bulk Linker в ETS
• Рабочий процесс

Исходная информация

Bulk Linker - это приложение ETS, разработанное для оптимизации процесса конфигурирования установок KNX путем быстрого и массового связывания групповых объектов с групповыми адресами и групповых объектов с другими групповыми объектами. Традиционное ручное связывание в ETS может отнимать много времени, особенно в больших проектах с десятками или сотнями точек. Bulk Linker использует интуитивно понятное перетаскивание и автоматическое сопряжение, что значительно сокращает время настройки и сводит к минимуму человеческие ошибки.

В дополнение к возможностям связывания, Bulk Linker предоставляет интерфейс для управления серийными номерами KNX, позволяя пользователям экспортировать и импортировать серийные номера устройств для проектной документации и сценариев замены устройств. Приложение также включает в себя всестороннее протоколирование для отслеживания всех операций связывания и вставки серийных номеров KNX, выполняемых во время конфигурирования проекта.

Активация

Следуйте этим инструкциям, чтобы активировать приложение:

• Приобрести лицензию у MyKNX
• Скачайте и установите приложение, как описано здесь
• Лицензируйте его, как описано здесь

Использование приложения Bulk Linker в ETS

Вызовите приложение, как описано здесь.

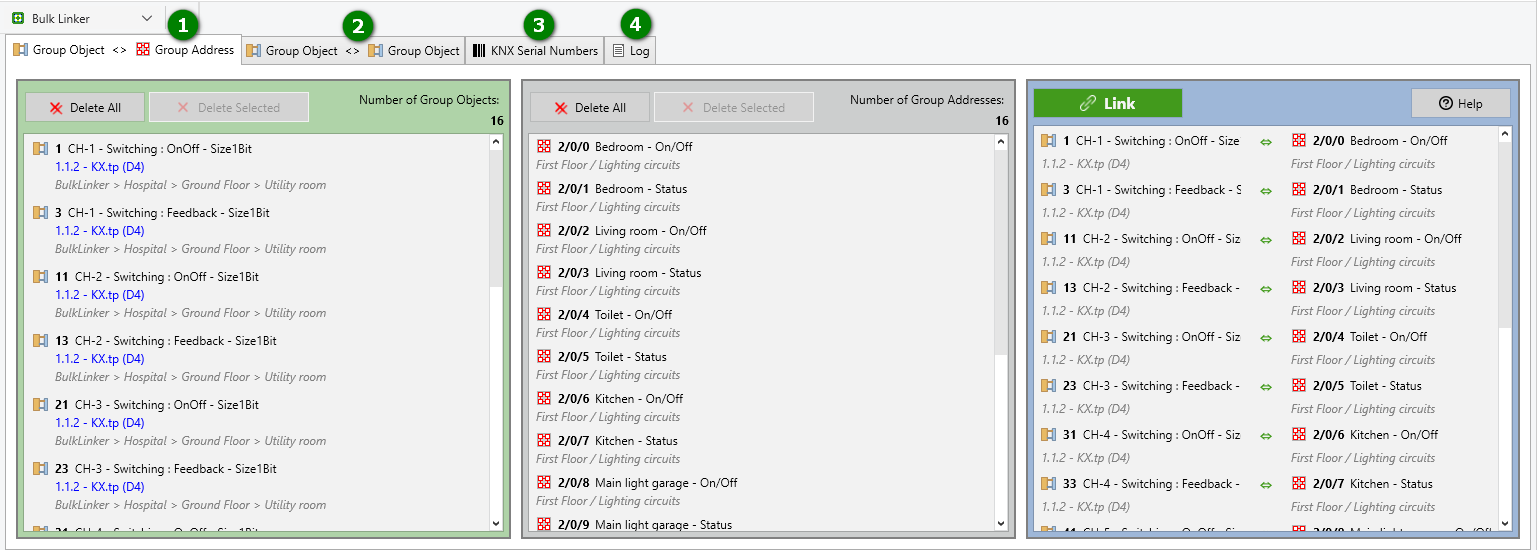

Обзор интерфейса

Интерфейс приложения Bulk Linker состоит из четырех основных вкладок, каждая из которых обеспечивает определенную функциональность:

1. Адрес группы <> Вкладка Объект группы

Это основная вкладка для массового связывания групповых объектов с групповыми адресами. Окно разделено на три зоны:

1. Зона источника (слева)
   • Сбрасывайте устройства, каналы или отдельные объекты группы.
   • Кнопки позволяют удалить все или выбранные элементы.
   • Счетчик, отображающий количество элементов в списке.
2. Целевая зона (средняя)
   • Удалить групповые адреса, групповые диапазоны (т.е. Главная или средняя группа), или Функции здания.
   • Кнопки позволяют удалить все или выбранные элементы.
   • Счетчик, отображающий количество элементов в списке.
3. Предварительный просмотр & Зона ссылок (справа)
   • Автоматический предварительный просмотр пар на основе порядка списка.
   • Кнопка Link (Связать ) для выполнения связывания.
   • Кнопка "Помощь" для доступа к документации.

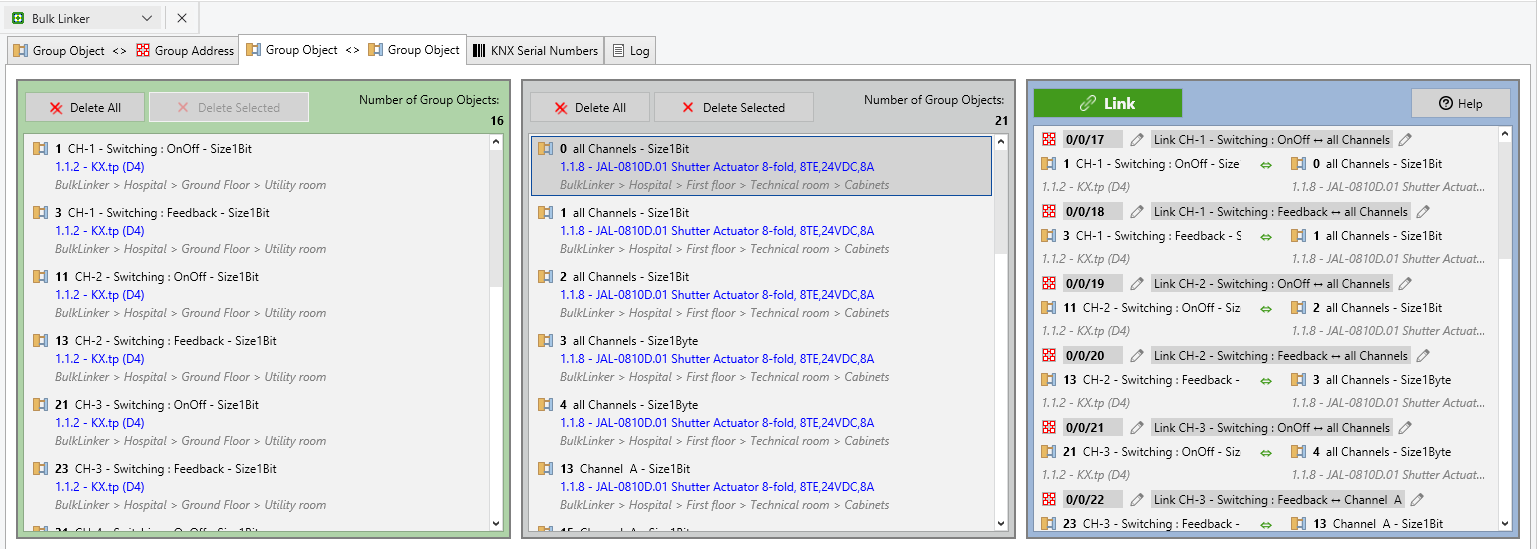

2. Объект группы <> Вкладка Объект группы

Эта вкладка позволяет связывать объекты группы непосредственно с другими объектами группы, без необходимости вручную создавать структуру групповых адресов. Расположение аналогично первой вкладке:

1. Зона источника (слева)
   • Бросьте устройства, каналы или отдельные групповые объекты, которые будут служить в качестве источника.
   • Кнопки позволяют удалить все или выбранные элементы.
   • Счетчик, отображающий количество элементов в списке.
2. Целевая зона (средняя)
   • Бросьте устройства, каналы или отдельные групповые объекты, которые будут служить в качестве цели.
   • Кнопки позволяют удалить все или выбранные элементы.
   • Счетчик, отображающий количество элементов в списке.
3. Предварительный просмотр & Зона ссылок (справа)
   • Предварительный просмотр автоматического сопряжения, показывающий, какие объекты группы будут соединены вместе с помощью группового адреса. Вы можете изменить имя и номер создаваемого группового адреса. Предлагаемый групповой адрес всегда основывается на первом доступном, начиная от 0 до 31 для главных групп, от 0 до 7 для средних групп и затем от 0 до 255 для групповых адресов (0/0/0 исключается).
   • Кнопка Link (Связать ) позволяет выполнить связывание группового объекта с групповым объектом.

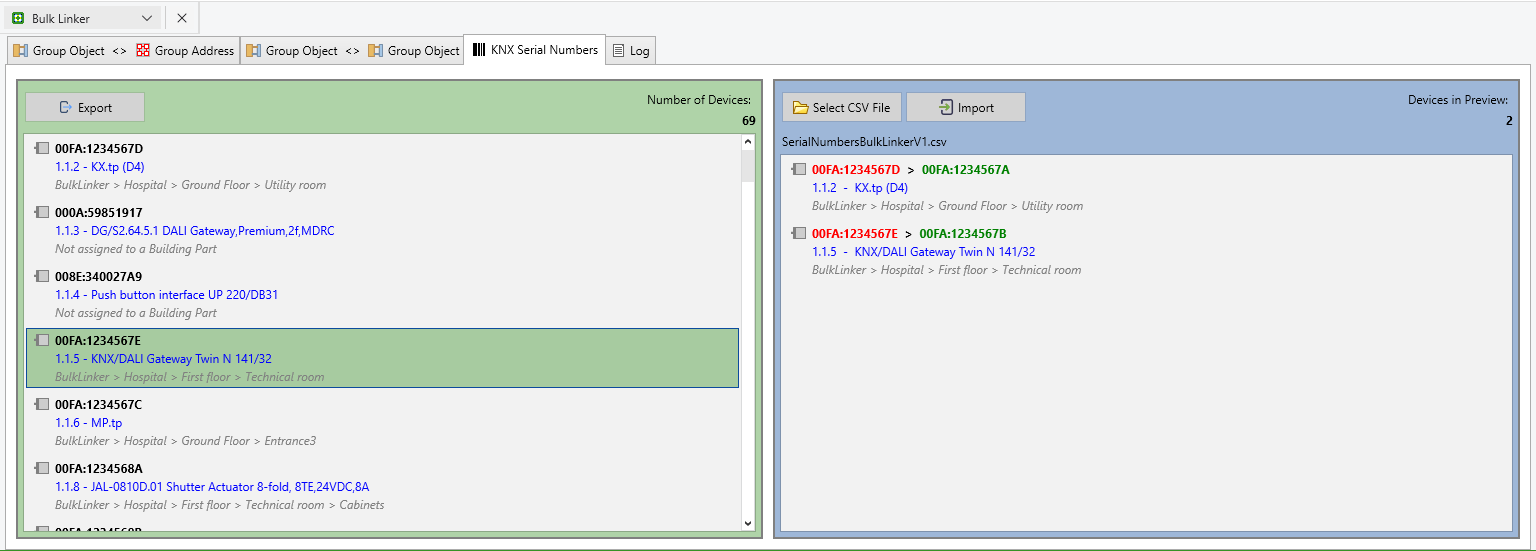

3. Вкладка Серийные номера KNX

Эта вкладка предоставляет инструменты для управления серийными номерами устройств в рамках Вашего проекта:

• Список устройств (слева)
  • Отображает все устройства в проекте с их серийными номерами KNX (если таковые имеются), отсортированные по индивидуальному адресу (по возрастанию).
  • Показывает имя устройства, индивидуальный адрес, местоположение и серийный номер для каждого устройства.
  • Кнопка экспорта позволяет сохранить список устройств и серийные номера в CSV-файл.
  • Счетчик, показывающий общее количество устройств.
• Импорт & Зона предварительного просмотра (справа)
  • Выберите кнопку CSV File, чтобы выбрать файл с серийными номерами для импорта. Как только будет выбран файл с правильной структурой (индивидуальный адрес, серийный номер KNX), в списке предварительного просмотра ниже появятся все устройства, которые необходимо обновить, с их текущими (если таковые имеются) и новыми серийными номерами.
  • Кнопка "Импорт " позволяет применить изменения серийного номера к проекту.
  • Счетчик, показывающий количество устройств, которые необходимо обновить.

Структура CSV-файла должна быть следующей: [Индивидуальный адрес,Серийный номер KNX], где индивидуальный адрес должен иметь формат x.y.z (например, 1.1.1), а серийный номер KNX ManufacturerCode:UniqueNumber (например, 00FA:59851921).

4. Вкладка "Журнал

Вкладка Журнал содержит хронологическую запись всех операций связывания:

• Отображает все успешные операции соединения и вставки серийного номера KNX с отметками времени.
• Показывает подробную информацию о том, что было связано (групповые объекты с групповыми адресами или групповые объекты с групповыми объектами) или об устройстве, в которое был вставлен серийный номер KNX.
• Кнопка Clear All (Очистить все ) позволяет очистить историю журналов.

Рабочий процесс

Связывание группового адреса с групповым объектом

1. Заполните зону источника

• Перетаскивайте элементы из ETS:
  • Устройство: Добавляет все активные групповые объекты устройства.
  • Канал: Добавляет все активные объекты группы под каналом.
  • Групповые объекты: Добавляет индивидуальные Групповые объекты.

2. Наполнить целевую зону

• Перетащите и бросьте:
  • Групповой адрес: Добавляет один групповой адрес.
  • Диапазон групп: Добавляет все групповые адреса в пределах диапазона.
  • Функция построения: Добавляет связанные групповые адреса.

3. Обзор Предварительный просмотр

• Инструмент сопоставляет элементы в порядке их следования (т.е. первый элемент из исходного списка с первым элементом из целевого списка и т.д.).
• Любые лишние элементы в любом из списков игнорируются (например, если у Вас меньше групповых адресов, чем групповых объектов, то будут связаны только те, которые имеют соответствующий групповой объект)
• Настройте порядок с помощью перетаскивания или команд контекстного меню(Move Up, Move Down).

4. Создать ссылки

• Нажмите кнопку Link (Связать) .
• В диалоговом окне подтверждения отображается количество созданных ссылок и все ошибки.
• Связанные записи сохраняются в данных приложения проекта и могут быть просмотрены позже с помощью вкладки"Журнал".

Связывание групповых объектов с групповыми объектами

1. Перейдите к объекту группы <> Вкладка "Объект группы".

• Переключитесь на вторую вкладку в интерфейсе Bulk Linker.

2. Заполните зону источника

• Перетащите исходные групповые объекты из ETS:
  • Устройство: Добавляет все активные групповые объекты устройства.
  • Канал: Добавляет все активные объекты группы под каналом.
  • Групповые объекты: Добавляет индивидуальные Групповые объекты.

3. Наполнить целевую зону

• Перетащите целевые групповые объекты из ETS, используя те же методы, что и для исходной зоны.

4. Обзор Предварительный просмотр

• Предварительный просмотр показывает, как объекты группы будут связаны друг с другом в зависимости от их порядка.
• Предметы располагаются в парах в порядке возрастания индекса (первый с первым, второй со вторым и т.д.).
• Настройте порядок с помощью перетаскивания или команд контекстного меню(Move Up, Move Down).
• При необходимости настройте номер группового адреса и/или название группового адреса.

5. Создание ссылок на групповые объекты

• Нажмите кнопку Link (Связать) .
• В диалоговом окне подтверждения отображается количество созданных ссылок и все ошибки.
• Все операции связывания автоматически записываются в журнал на вкладке Журнал.

Управление серийными номерами KNX

Экспорт серийных номеров

1. Перейдите на вкладку Серийные номера KNX.
2. Просмотрите список устройств и их текущие серийные номера на левой панели.
3. Нажмите кнопку Экспорт.
4. Выберите местоположение и имя файла для CSV-файла.
5. Экспортированный файл содержит названия устройств, индивидуальные адреса и серийные номера.

Импорт серийных номеров

1. Перейдите на вкладку Серийные номера KNX.
2. Нажмите кнопку Выбрать CSV-файл на правой панели.
3. Найдите и выберите CSV-файл, содержащий серийные номера (как правило, ранее экспортированный и измененный).
4. После выбора правильного файла в предварительном просмотре отображаются только устройства, которые необходимо обновить, со следующей информацией:
   • Название устройства, индивидуальный адрес, местоположение, старый серийный номер KNX и новый серийный номер KNX для каждого устройства.
5. Просмотрите предварительный просмотр, чтобы убедиться, что будут обновлены нужные устройства.
6. Нажмите кнопку Импорт, чтобы применить изменения.
7. В диалоговом окне подтверждения отображается количество обновленных устройств.
8. Операция импорта регистрируется на вкладке Журнал.

Просмотр журнала

• Переключитесь на вкладку Журнал, чтобы просмотреть хронологическую сводку всех операций, выполненных с помощью Bulk Linker.
• Журнал включает в себя:
  • Операции связывания группового адреса с групповым объектом
  • Операции связывания групповых объектов с групповыми объектами
  • Операции импорта серийных номеров
• Каждая запись в журнале показывает временную метку и подробности операции.
• Используйте кнопку Очистить все, чтобы очистить журнал, если это необходимо.

Лучшие практики

• Спланируйте стратегию связывания: Перед использованием Bulk Linker организуйте объекты групп и групповые адреса в логическом порядке, чтобы воспользоваться преимуществами сопряжения на основе индекса.
• Используйте предварительный просмотр: Всегда просматривайте предварительный просмотр перед тем, как нажать кнопку "Связать", чтобы убедиться, что будут созданы правильные пары.
• Резервное копирование серийных номеров: Регулярно экспортируйте серийные номера Ваших устройств в резервную копию, особенно перед внесением изменений в устройства или их заменой.
• Просмотрите журнал: Периодически проверяйте вкладку Журнал, чтобы убедиться, что все операции по соединению прошли успешно, и сохранить записи об изменениях в Вашей конфигурации.
• Упорядочивайте по каналам: При работе с устройствами, имеющими несколько каналов, подумайте о том, чтобы отбросить целые каналы, чтобы сохранить логическую группировку в Ваших ссылках.
