Чтобы передать проект KNX с ПК для ввода в эксплуатацию на смонтированные устройства KNX, пользователю ETS необходимо выполнить загрузку. Этот шаг может быть реализован только после того, как будут выполнены настройки интерфейса шины.
Загрузка
Для выполнения этой задачи ETS предлагает несколько вариантов загрузки, использование которых зависит от потребностей установщика и состояния конфигурации устройств. ETS различает следующие части загрузки устройства KNX:
- Индивидуальный адрес
- Прикладная программа(ы)
- Групповые адреса (точнее, групповые адреса и связи между объектами группы, таблицами)
- Параметров
Скачать флаги
ETS решает на основе ряда флагов (например, на панели «Топология», «Здания» или «Устройства»), завершена ли загрузка или требуется загрузить только некоторые части. Флаги отображаются в виде списка, который обычно называется «Состояние загрузки»Флаги имеют следующие значения:
Иконки
| Исходное состояние (никогда ранее не загружалось) или загружено, но соответствующее свойство изменено (возможно, потребуется повторная загрузка) | |
| Загрузка ОК |
Флаг/Ярлык
| Адр | Индивидуальный адрес загружен | |
| Прг | Прикладные программа(ы) загружены | |
| Par | Параметры загружены | |
| Грп | Групповые адреса + ссылки между загруженными объектами группы (называемыми «ассоциациями») | |
| Cfg | Загружены специфические настройки типа носителя (используются только на носителях PL и RF и устанавливаются при загрузке индивидуального адреса) |
Скачать варианты
Чтобы выполнить загрузку, выберите элемент(ы), которые вы хотите загрузить, и выберите «Загрузить»:
- в меню ввода в эксплуатацию в строке меню или
- щелчком правой кнопкой мыши.
Доступны следующие варианты:
| Кнопка | Комментарий | Вовлеченные флаги |
| Скачать все | Все данные проекта в ETS будут загружены в соответствующее устройство(а).
|
Адр, Прг, Пар, Грп |
| Скачать частично |
ETS загрузит только те части, которые были изменены в ETS и не были загружены ранее. ETS различает две части:
|
Par, Grp |
| Скачать индивидуальный адрес |
Назначает индивидуальный адрес устройству KNX. См. раздел Загрузка индивидуального адреса. |
Адр |
| Перезаписать индивидуальный адрес |
Назначает индивидуальный адрес устройству KNX путем перезаписи известного адреса. Эта функция позволяет избежать физического нажатия кнопки загрузки на устройстве. Этот параметр доступен только в том случае, если выбрано одно устройство.
|
Адр |
| Скачать приложение | Загрузит прикладную программу в устройство | Прг |
В зависимости от поведения устройства KNX изменение параметров устройства может скрыть групповые объекты или выявить дополнительные. Это нормальное поведение, например чтобы разрешить изменение функциональности продукта путем параметризации. Некоторые из групповых объектов, связанных с групповыми адресами, больше не будут отображаться (предыдущая ссылка становится недействительной), но предыдущий групповой адрес все еще действителен на устройстве KNX (как было установлено во время предыдущей загрузки) и его необходимо изменить путем повторной загрузки заявление.
Скачать индивидуальный адрес
Для соответствующего устройства(-ов), и если они поддерживают функцию серийного номера KNX, можно загрузить индивидуальный адрес без физического нажатия кнопки загрузки на устройстве(-ах).

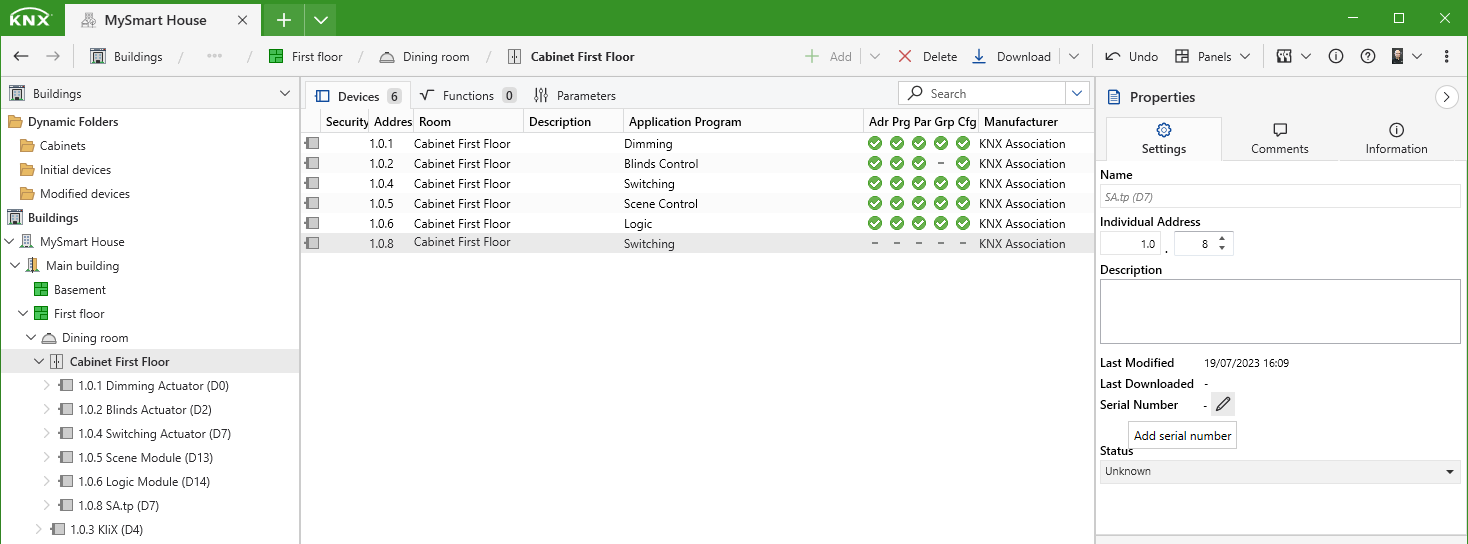

Чтобы добавить серийный номер KNX, выберите устройство и наведите курсор мыши на поле «Серийный номер». Затем щелкните значок «карандаш», чтобы вставить серийный номер KNX устройства.

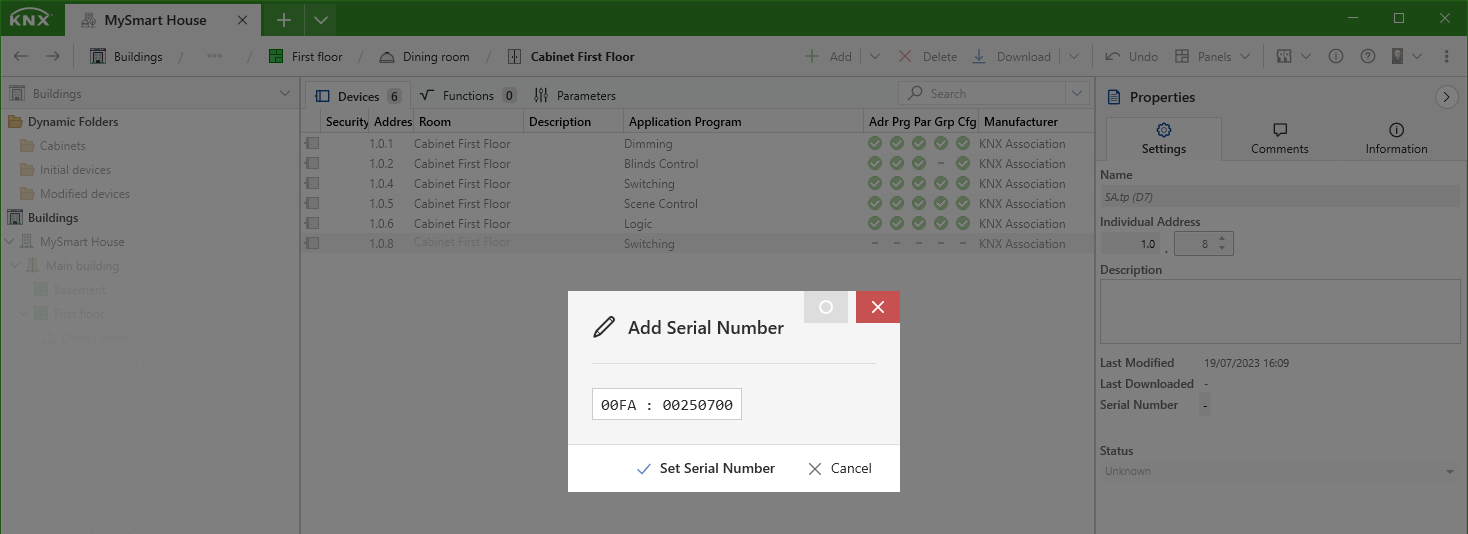

Затем добавьте серийный номер KNX устройства, который обычно указан на наклейке на устройстве, и нажмите кнопку «Установить серийный номер», чтобы сохранить изменения.

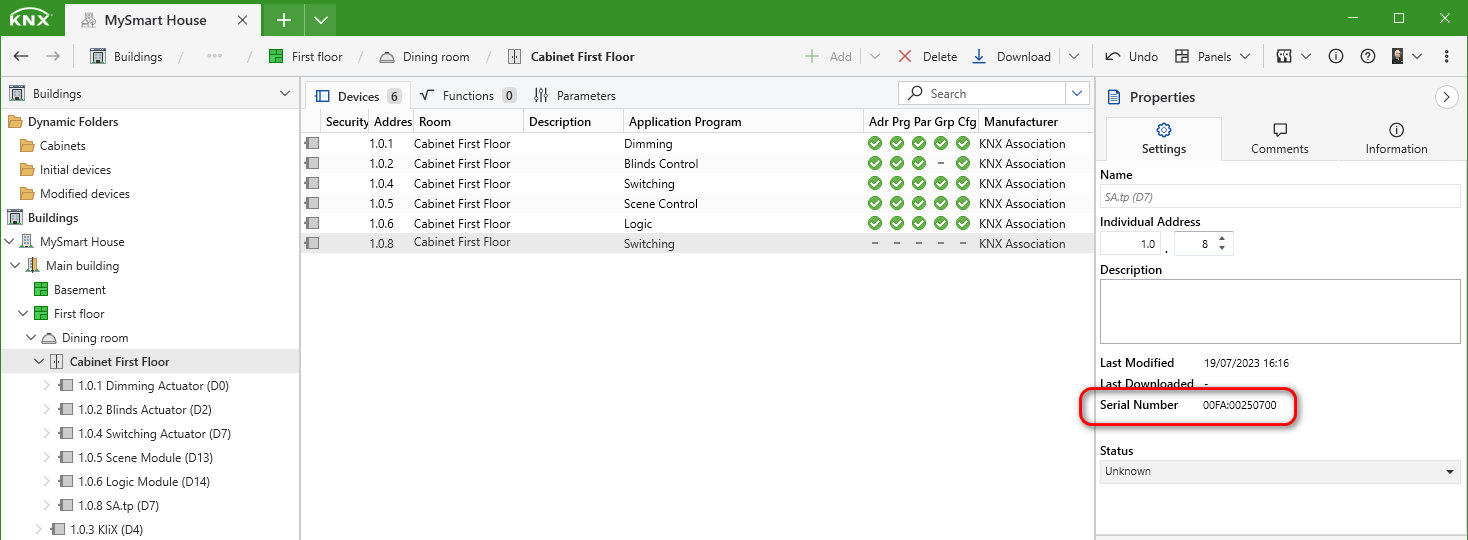

После добавления серийного номера KNX он отображается на боковой панели.

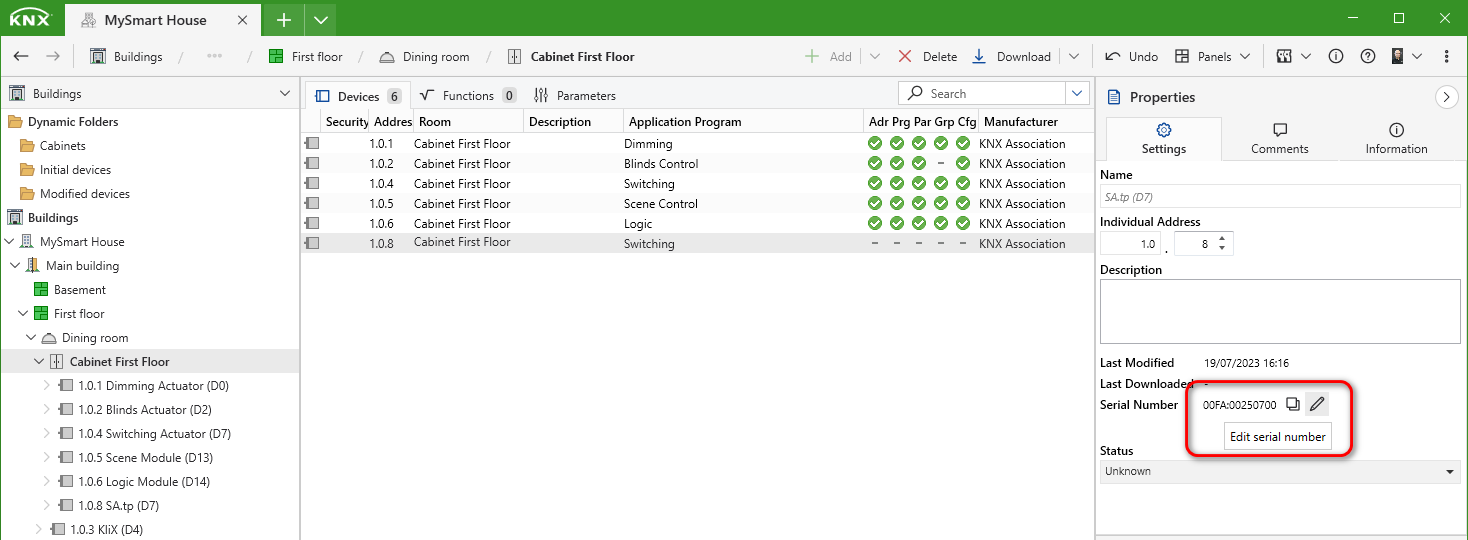

Если вам нужно изменить или очистить его, снова наведите курсор мыши на значок «карандаш»

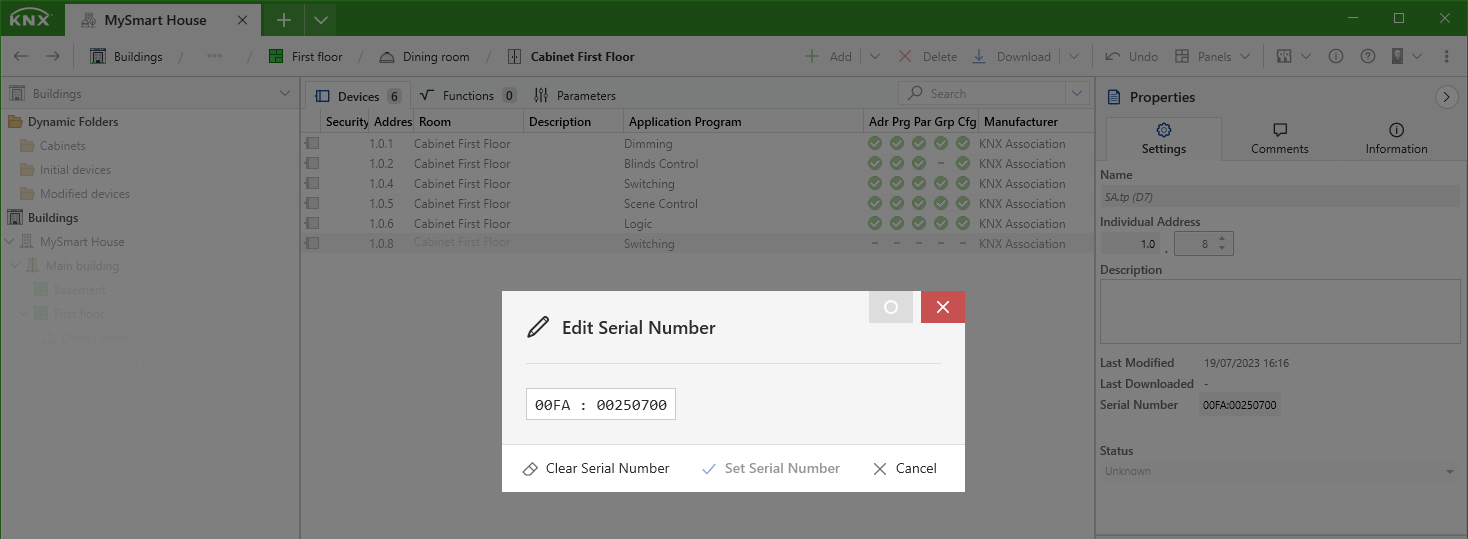

и щелкните его, чтобы открыть диалоговое окно «Изменить серийный номер».
В этом диалоговом окне вы можете:
- очистить уже добавленный серийный номер KNX
- установить новый серийный номер KNX
- или отменить действие
Для устройств, которые не поддерживают функцию серийного номера KNX, на боковой панели «Ожидающие операции» вам будет предложено физически нажать кнопку загрузки на устройстве(ах).
Отображение процесса загрузки
Когда процесс загрузки начнется, контейнер ожидающих операций будет автоматически активирован на боковой панели. Вы также можете отслеживать процесс загрузки, просматривая трафик шины KNX на соответствующих мониторах

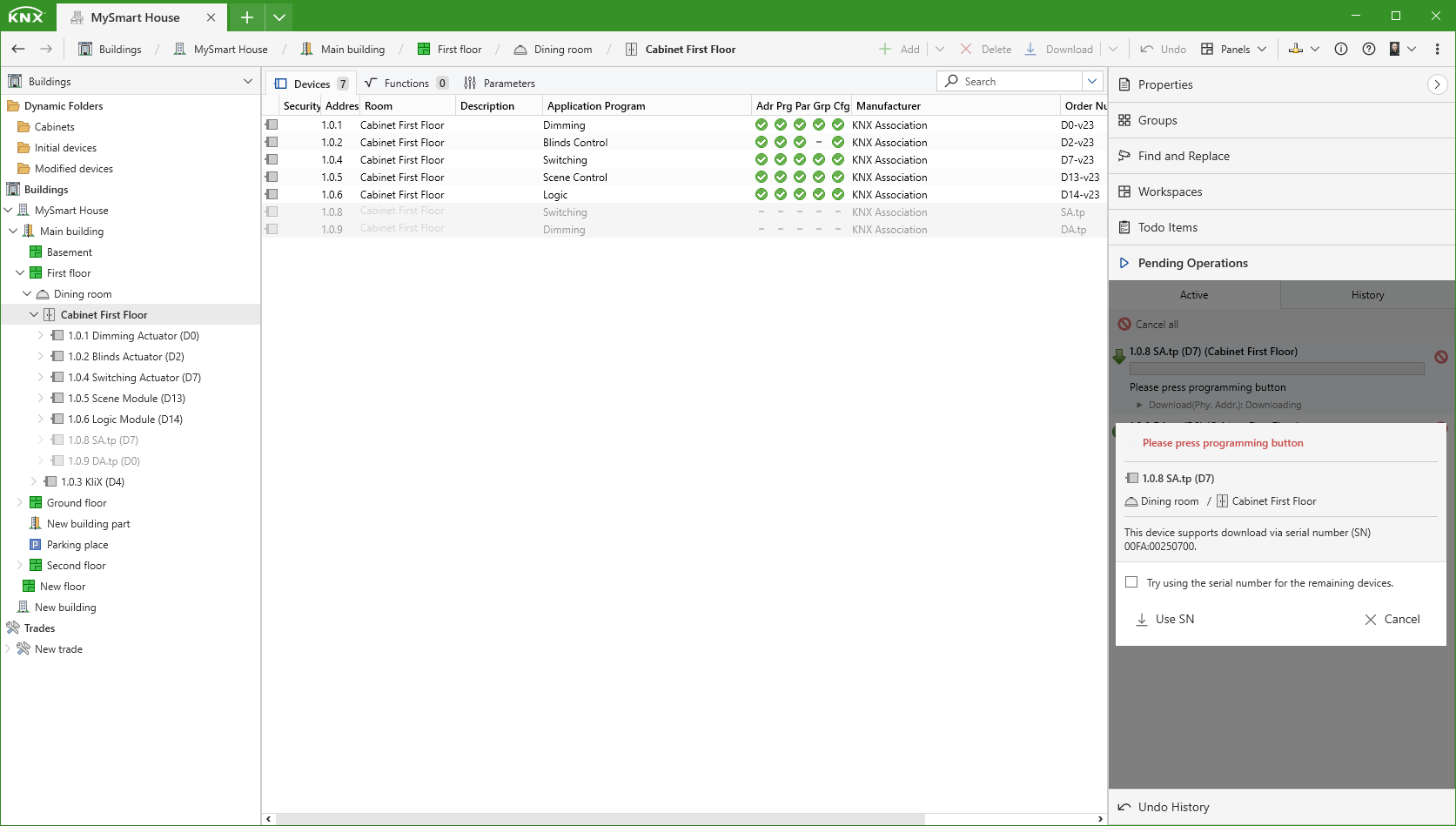

При загрузке нескольких устройств, поддерживающих функцию серийного номера KNX, вы можете выбрать опцию «Попробовать использовать серийный номер для остальных устройств», чтобы вам не приходилось нажимать кнопку программирования на устройстве.
Скачать поведение
Процесс загрузки в ETS работает в фоновом режиме. Обратите внимание:
- В течение всего процесса загрузки можно продолжать работать в ETS.
- Загружаемые устройства защищены от изменений пользователем ETS. Следовательно, эти устройства нельзя редактировать в процессе загрузки, например путем изменения параметров.
Больше информации о:
- изменения и сброс флагов загрузки
- Последовательность скачивания
- Загрузка с локального устройства
объясняется в Функции загрузки (подробно).
