Функция диагностики «индивидуальные адреса...» используется для:
- поиска устройства (устройств), которые находятся в режиме программирования
- проверки наличия определенного индивидуального адреса и локализации устройства этим способом
- проверьте, соответствуют ли отдельные адреса в проекте ETS тем, которые загружены в устройства шины.
Эту функцию можно вызвать через панель инструментов меню:
- 'Панели' > 'Диагностика' > «Мониторинг шины» или «Мониторинг группы»
- "Диагностика" > Мониторинг шины или групповой мониторинг
- "Диагностика" > Индивидуальные адреса
Операции разделены на три основных раздела:
- Режим программирования
- Проверка индивидуальных адресов
- Список всех адресов, существующих на линии

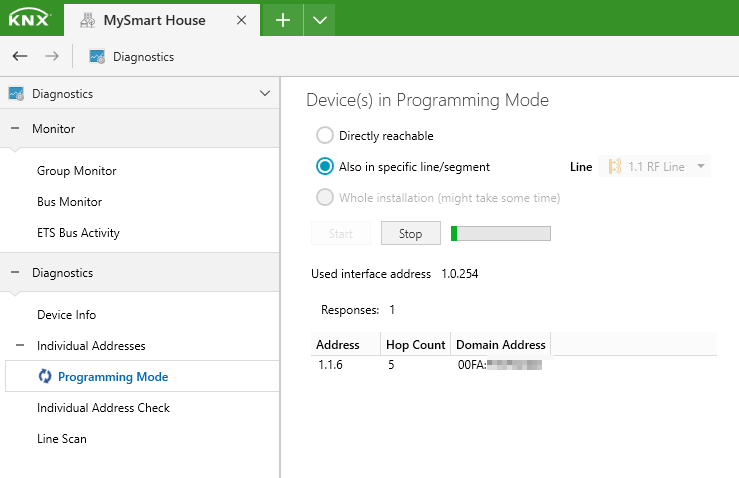

Режим программирования
- Список всех индивидуальных адресов устройств, которые находятся в режиме программирования после того, как вы нажали кнопку программирования одного или нескольких устройств (= горит светодиод программирования).
Если имеется несколько устройств с одинаковым индивидуальным адресом , количество указывается в поле «Ответы», например 5 означает, что в режиме программирования находится 5 устройств. - ETS постоянно проверяет, находятся ли устройства в режиме программирования, пока нажата кнопка «Пуск».
- Сканирование можно запустить или остановить с помощью кнопок Старт / Стоп.
- ETS постоянно проверяет, находится ли устройство в режиме программирования, пока нажата кнопка «Пуск».
- Вы также можете выполнить поиск в:
- конкретную строку или сегмент, чтобы сузить результаты и сократить время ожидания
- весь проект, но его завершение может занять значительное время
- Адрес интерфейса, который используется для поиска, также отображается рядом с полем «Адрес используемого интерфейса»
Примечание :
Для устройств KNX TP S-Mode : не забудьте после этого выключить режим программирования (= светодиод программирования выключен) соответствующих устройств, чтобы не допустить, чтобы большее количество устройств находилось в режиме программирования на автобус.
Для устройств KNX RF S-Mode : если режим программирования такого RF-устройства не выключен вручную, RF-устройство автоматически сделает это через 4 минуты.

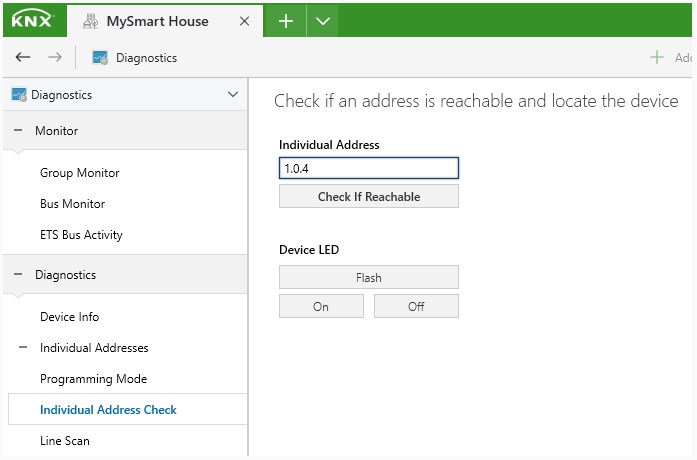

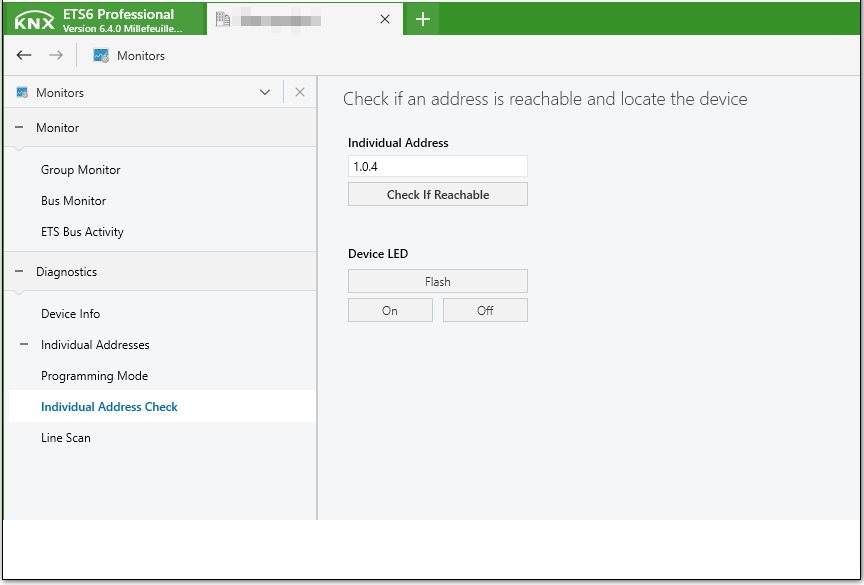

Проверка индивидуальных адресов
Индивидуальный адрес

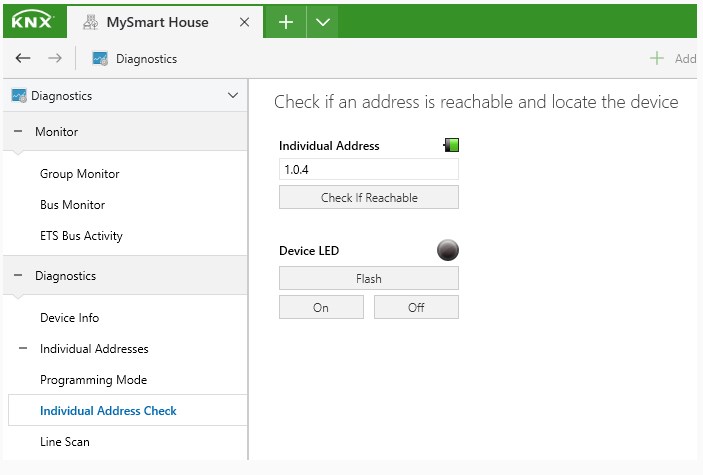

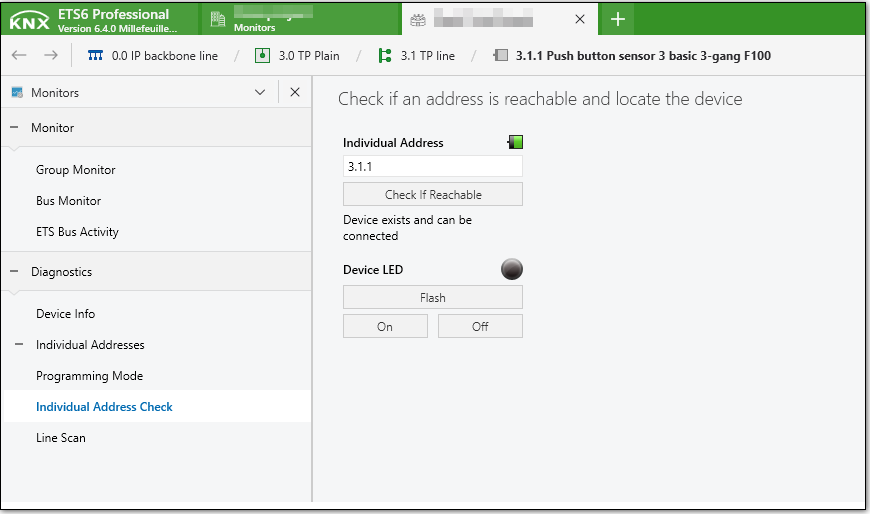

Эта функция проверяет, существует ли в установке устройство с данным индивидуальным адресом, и отвечает. Введите индивидуальный адрес и нажмите кнопку "Проверить доступность". Через короткий промежуток времени ETS покажет следующий результат.
| Значок | Описание |
|---|---|
| Устройство в наличии | |
| Устройство не обнаружено |
Светодиод устройства
Другая возможность найти устройство в установке, это использовать кнопки мигать, вкл или выкл:
- Мигает : светодиод программирования обнаруженного устройства с заданным индивидуальным адресом будет мигать;
- Вкл : загорится светодиод программирования обнаруженного устройства с заданным индивидуальным адресом;
- Выкл. : светодиод программирования обнаруженного устройства с заданным индивидуальным адресом будет выключен;

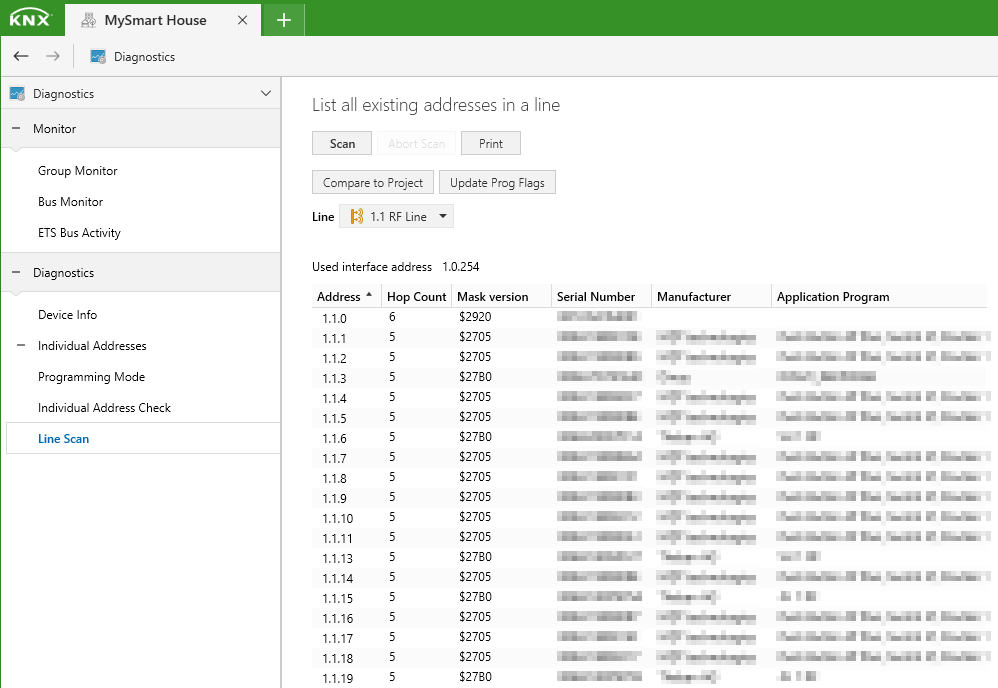

Список всех адресов, существующих на линии
Сканировать
Кнопка Line Scan показывает, какие отдельные адреса уже были назначены в строке.
Если вы хотите узнать, какой индивидуальный адрес уже был назначен в строке, вы можете нажать кнопку Line Scan после выбора '< 1>Line», которую вы хотите отсканировать.
Будут отображены отдельные адреса, которые были физически обнаружены в этой конкретной строке, а также версия маски соответствующего устройства.
Эта задача может занять некоторое время, поэтому вы можете прервать сканирование, нажав кнопку «Прервать сканирование», как только получите нужную информацию.
Режим сканирования теперь зависит от типа среды и пути от интерфейса до выбранной целевой линии/сегмента. Обычно это «Быстрый», если применимо любое из следующих условий:
- тип целевой среды — RF или PL
- тип целевой среды — IP, и интерфейс маршрутизации доступен/выбран.
— тип целевой среды — TP, интерфейс — TP (USB или IP-туннелирование), и интерфейс находится на одной линии/сегменте

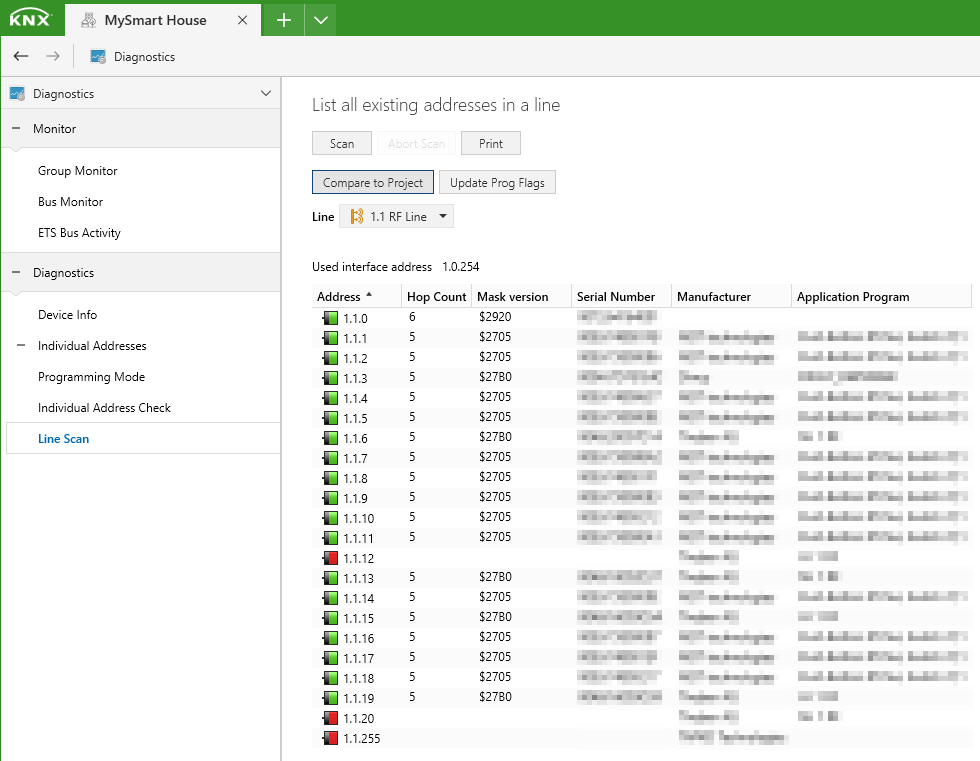

Сравнить с проектом
После завершения линейного сканирования становится доступной кнопка Сравнить с проектом. Он сравнивает результаты сканирования с проектом ETS.
| Значок | Описание |
|---|---|
| Устройство было найдено как в проекте ETS, так и в актуальной линейке. | |
| Устройство было найдено в проекте ETS, но не было найдено (нет ответа) из реальной линии. | |
| Устройство находится в актуальной строке, но не настроено в проекте ETS. | |
| Устройство найдено, однако это может быть защищенное устройство с неизвестным ключом |
Обновить флаги программы
После завершения сканирования строки становится доступной кнопка «Обновить флаги программы». Он устанавливает флаг 'Adr' (= запрограммирован индивидуальный адрес) всем устройствам текущего проекта ETS, для которых результат сканирования был положительным (те, которые отмечены зеленым значком).
3 функции сканирования, например, «Режим программирования», «Проверка индивидуального адреса» и «Сканирование строк» не могут выполняться одновременно. Когда один из них запускается, два других временно отключаются, пока активный не будет остановлен или завершен.
