Эта функция информации об устройстве в основном используется для проверки:
- правильная прикладная программа была загружена на устройство шины или
- установлен соответствующий модуль приложения
ETS автоматически активирует подключение к шине для считывания частей памяти устройства. Данные будут проанализированы, и результат будет отображен.

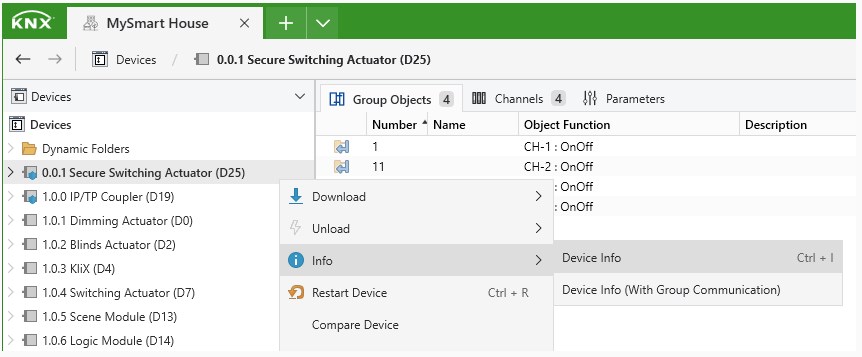

Операцию с информацией об устройстве можно вызвать с помощью:
- щелкните правой кнопкой мыши устройство 'Информация > Информация об устройстве или информация об устройстве (при групповой связи)'
- контекстная панель инструментов 'Информация > Информация об устройстве или информация об устройстве (при групповой связи)'
- строка меню 'Диагностика > Информация об устройстве'
Чтобы считать групповые адреса, которые были присвоены всем групповым объектам устройства, можно выбрать опцию '. .. с групповым общением ', так что результат будет включать и эту информацию. В частности, существует два типа выполнения для информации об устройстве, то есть «Информация об устройстве» и «Информация об устройстве (с групповой связью)». При выборе последнего варианта также считываются групповые адреса, присвоенные групповым объектам.
Отображение результатов

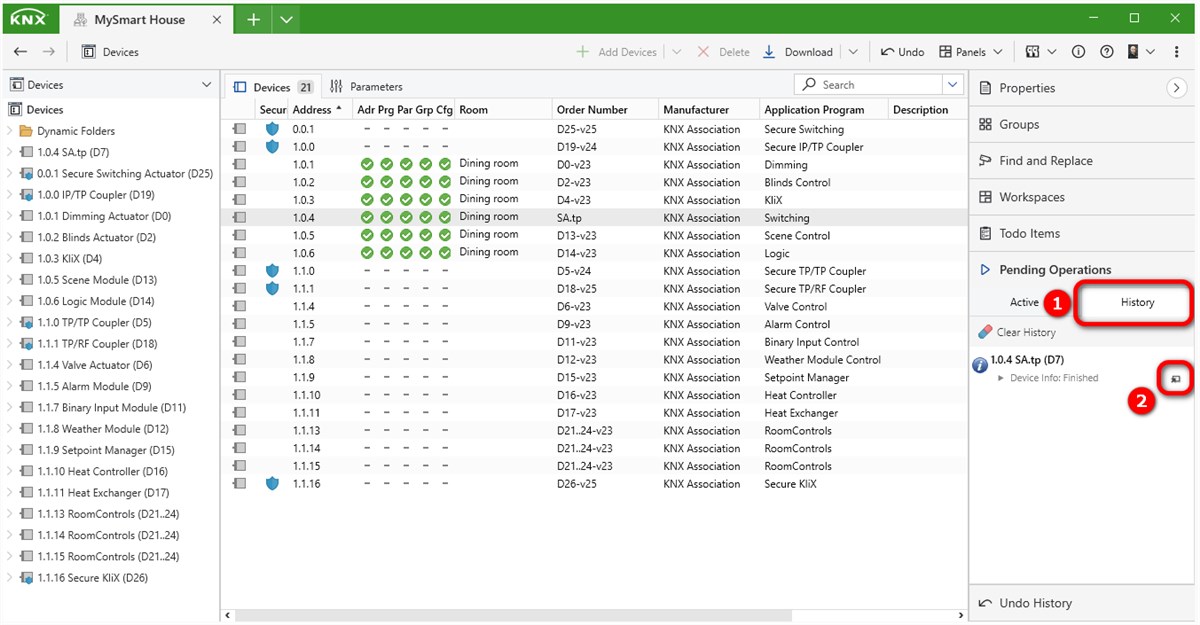

После запуска информации об устройстве открывается ' ожидающие операции ' на боковой панели и действие (т. е. Информация об устройстве: Готово). Нажмите вкладку «История», а затем значок , чтобы отобразить результаты информации об устройстве. Это открывает новое модальное окно.
Строка меню
| Пункт меню | Описание |
| Сохранить | Позволяет сохранять результаты в формате HTML. |
| Печать | Позволяет распечатать результаты. |
| Закрыть | Закрывает окно результатов. |
Содержание

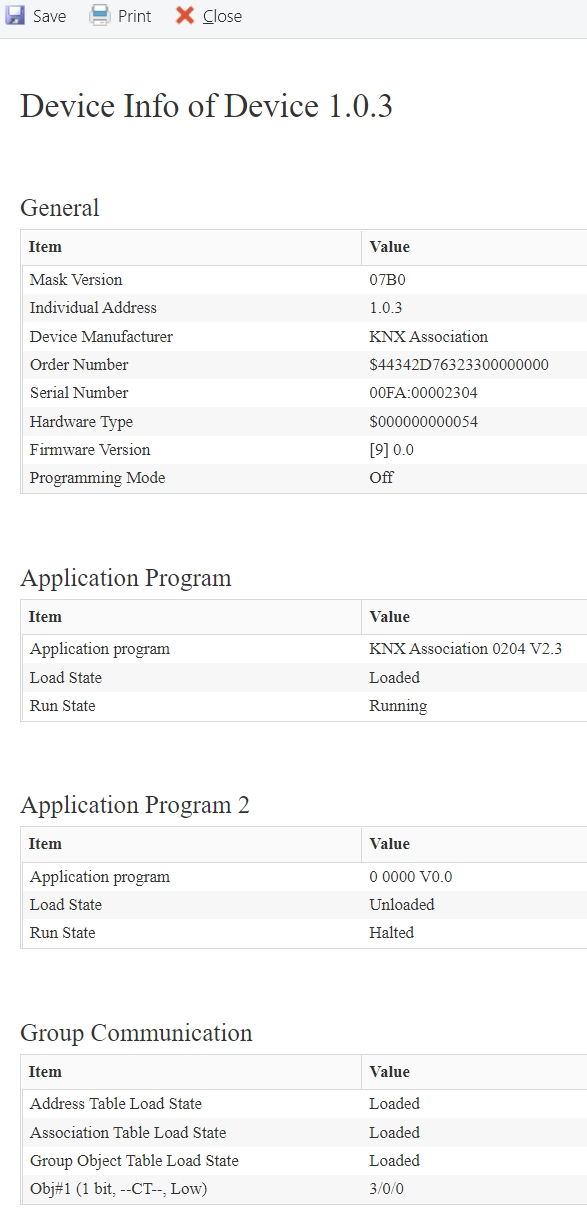

Информация об устройстве отображается в форматированной и неформатированной форме, то есть один раз как числовое значение и один раз как интерпретация числового значения. Подробная информация о том, как интерпретировать результаты, содержится в спецификациях KNX. В зависимости от версии маски устройства, элементов будет больше или меньше. Здесь перечислены только общие значения:
| Элемент (Общий) | Описание |
| Версия маски | Текущая версия маски устройства шины |
| Индивидуальный адрес | Индивидуальный адрес шинного устройства |
| Device manufacturer | Название производителя устройства шины |
| Номер заказа | Номер заказа, если он предоставлен производителем в читаемой / декодируемой форме (в противном случае шестнадцатеричный) |
| Серийный номер | Уникальный идентификатор оборудования устройства |
| Версия прошивки | Версия прошивки устройства |
| Напряжение на шине | Напряжение на шине, измеренное устройством |
| Режим программирования | Режим программированияСтатус LED программирования |
| Ошибка выполнения | Ошибка в устройстве при выполнении программы (если ошибок нет → ОК) |
| Тип оборудования PEI | Тип оборудования PEIТипа адаптера оборудования |
| Элемент (прикладная программа) | Описание |
| Application program | Название прикладной программы + версия |
| Состояние нагрузки | Статус процедуры загрузки устройства |
| Состояние выполнения | Состояние прикладной программы (например, остановлено, запущено, приостановлено) |
| Тип программного обеспечения PEI | ТипPEIПриоженияОбозначение настроенного типа адаптера (если тип PEI = 01, то неверный тип адаптера) |
| Элемент (Групповое общение) | Описание |
|
Загруженный статус таблиц с текстом / значением (если доступно в устройстве, поскольку был создан групповой адрес / групповой объект) |
| Группировать объекты |
Номер объекта; (размер объекта / флаги / приоритет)
|
Для соединителей вы увидите здесь информацию о типе соединителя и его возможностях, например, «макс. длина APDU маршрутизации ', текущая конфигурация маршрутизации (например, основная линия -> вспомогательная линия), настройки безопасности (если есть) и т.д.
Для некоторых устройств вообще невозможно прочитать групповое общение, независимо от того, существуют ли для этого устройства групповые адреса и групповые объекты. В этом случае информация о групповой связи (групповой объект) отображается как «не реализована».
Устройства с различными свойствами и функциями различаются в KNX с помощью так называемой версии маски, что означает, что, следовательно, каждое устройство KNX имеет определенный идентификатор. Неизвестные версии масок (например, новых устройств в разработке) не отображаются, когда в ETS используется функция информации об устройстве.
