Мастер диагностики групп позволяет проверить возможные ошибки установки на уровне функциональности, т. е. на уровне адреса группы
Обратите внимание, что для проведения групповой диагностики необходимо наличие онлайн-подключения к шине.
Диагностику групп можно вызвать через меню проекта «Диагностика» > Диагностика групп
В ходе диагностики групп проверяются четыре различных этапа:
- Выбрать групповой адрес
- Проверить устройства
- Отправить / получить
- Анализ трафика шины
Перед вызовом мастера необходимо выбрать один или несколько из следующих элементов, чтобы можно было провести онлайн-диагностику:
- Групповые адреса (также области более высокого уровня)
- Групповой объект
- Устройства
В самом мастере единовременно можно проверить только один групповой адрес. Пожалуйста, выберите один групповой адрес, чтобы проверить и продолжить. После завершения проверки вы можете вернуться назад в мастере на страницу, где вы можете выбрать адрес следующей группы для проверки.
Выбрать групповой адрес
Проверить устройства
Чтобы убедиться, что все перечисленные устройства запрограммированы правильно, нажмите кнопку «Проверить устройства (1)». Обратите внимание, что после нажатия этой кнопки отменить проверку невозможно. Чтобы найти устройство в установке, просто выберите устройство в списке и щелкните соответствующий светодиодный значок (3) рядом с ним.
Результаты
Результаты проверки отображаются в виде значка другого цвета в столбце статуса (2):
| Значок | Описание |
|
|
Если все проверки были успешно выполнены и оказались в порядке. |
|
|
Если хотя бы одна проверка полностью провалилась. Точная ошибка приведена в виде текста. |
|
|
Если ни одна из проверок не прошла полностью, но хотя бы одна проверка дала неубедительный результат (пример: устройство с подключаемым модулем не реализует намеченные интерфейсы, и стандартный вариант проверки завершился неудачно). Указание на то, что может быть неправильным, включено в текст. |
Текст ошибки включает в себя как то, что было признано несоответствующим, так и меры, которые может принять пользователь. Подробное описание шага «Проверка устройств» можно найти в разделе Диагностика групп (подробно)
Отправить / получить
Эта функция предоставляет возможность задать тип точки данных, а также значение полезных данных и отправить их по шине с помощью кнопки «Записать» (3). При нажатии на кнопку «Читать» (2) различные полученные значения можно прочитать в окне «Полученные значения» (1). Подробное объяснение шага "Отправка/получение значений" можно найти в разделе Диагностика групп (подробная).
Анализ трафика шины

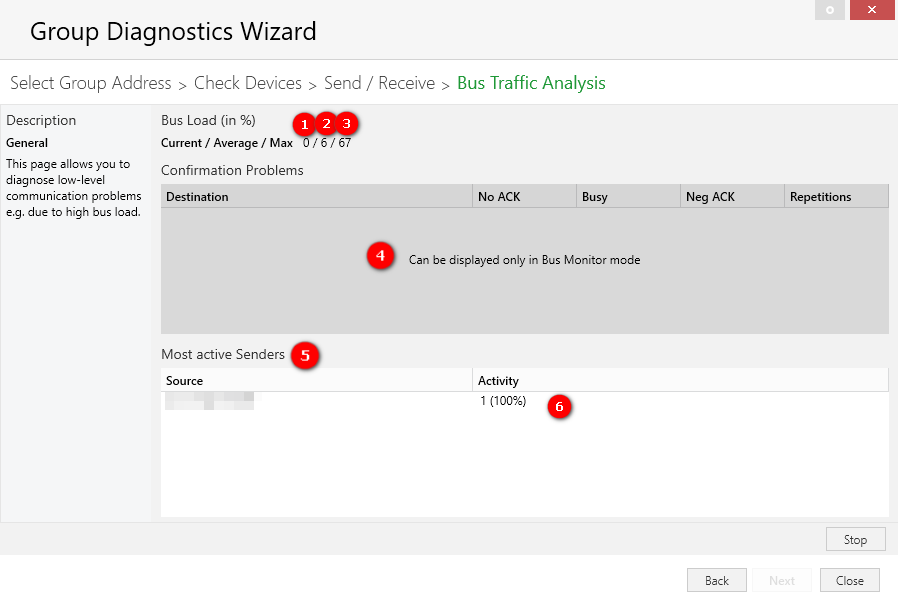

Эта функция проанализирует количество телеграмм, отправленных по шине после нажатия кнопки «Начать отслеживание». Значения нагрузки на автобусы представлены в виде относительных значений (%), и здесь перечислены проблемы с подтверждением.
- Ток (1) = представляет собой текущий процент нагрузки на шину.
- Среднее значение (2) = информирует вас о средней загрузке шины с начала записи
- Макс (3) = указывает максимальную нагрузку во время записи.
По возможности мастер переключается в режим мониторинга шины. Если это невозможно (потому что другое соединение открыто или интерфейс шины не поддерживает режим мониторинга шины), отображается сообщение о том, что некоторые функции недоступны (4).
Оконная часть «Проблемы с подтверждением» информирует о:
- групповом адресе, не подтвержденном хоть бы одним приемником (и, следовательно, повторенном);
- негативном подтверждении приема, по меньшей мере, одним приемником;
- ответ на сообщение с групповым адресом подтверждением занятости по крайней мере от одного получателя.
Внизу окна, т.е. Наиболее активные отправители (5), информирует, какие устройства участвуют в трафике шины.
Внимание : загрузка шины, превышающая 50%, может привести к увеличению проблем со связью (спорадическим сбоям) в установке KNX (6).
Подробное описание шага «Анализ трафика автобусов» можно найти в разделе Диагностика групп (подробно).
