Проверка проекта (офлайн)

      Проверка проекта (офлайн)

      Latha Shivalingappa
      • Обновлено


      или

      С помощью функции проверки проекта можно выполнить несколько проверок проекта с помощью мастера. Мастер проверки проекта проведет вас через процесс проверки вашего проекта на соответствие общим правилам планирования и проектирования KNX.

      Это автономный тест. ETS не подключается к шине.

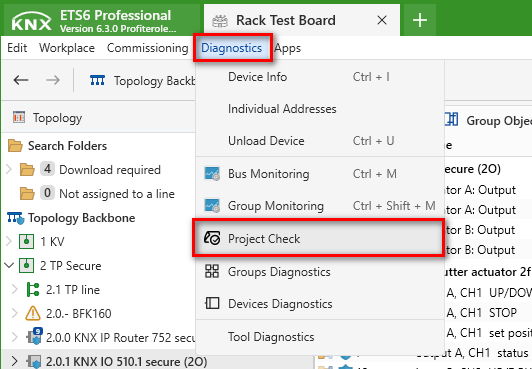

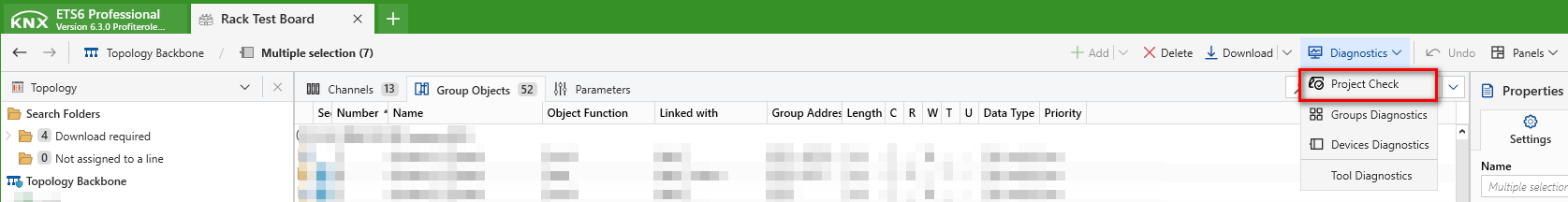

      Проверка проекта может быть вызвана тремя точками на панели инструментов.

      Есть 5 различных уровней, которые проверяются в проекте.

      • Проверка устройств
      • Проверка группового адреса
      • Проверка топологии
      • проверка информации о продукте
      • Проверяет наличие проектов, импортированных из более ранних версий ETS

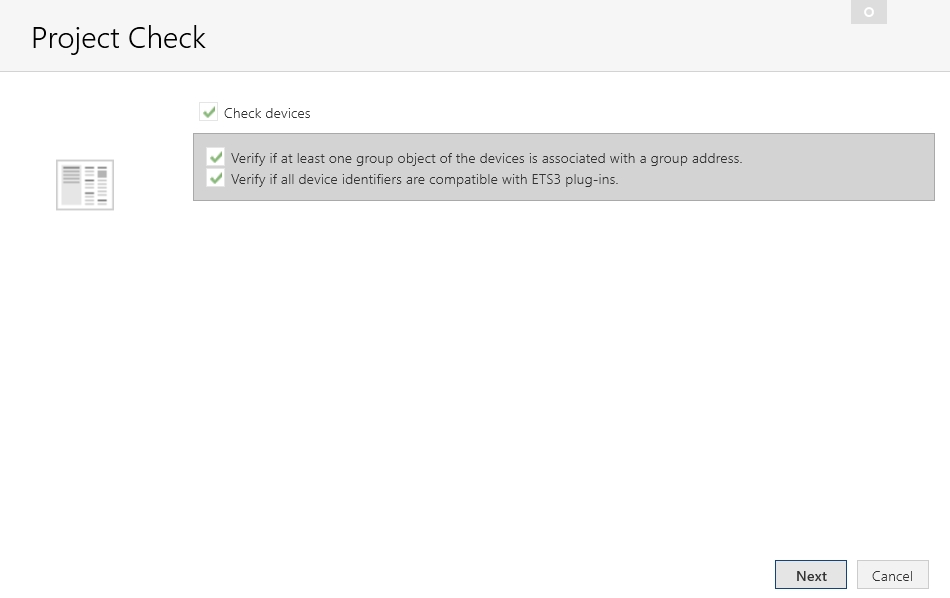

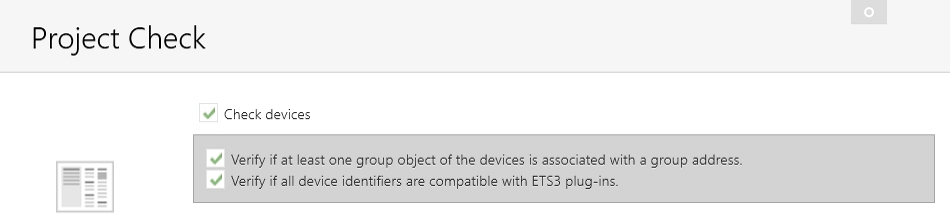

      Проверка устройства




      Что проверяет проверка устройства?

      • Если хотя бы один групповой объект устройств связан с групповым адресом
      Требования Проверьте Запись в отчете при неудачной проверке
      device.ActiveComObjectInstances.Count > 0 Связан ли какой-либо активный групповой объект с групповым адресом? Предупреждение: Устройство "{device.DisplayName}" не имеет группового объекта, связанного с групповым адресом.
      • Если все идентификаторы устройств совместимы с надстройками ETS3
      Требования Проверьте Запись в отчете при неудачной проверке
                            device.Description.length > 80? Ошибка: Длина описания превышает 80 символов. Это может вызвать проблемы с плагинами ETS3
                           device.Name.length > 50? Ошибка: Длина имени превышает 50 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
                          foreach comObject.Description.length > 80? Ошибка: Длина описания превышает 80 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.

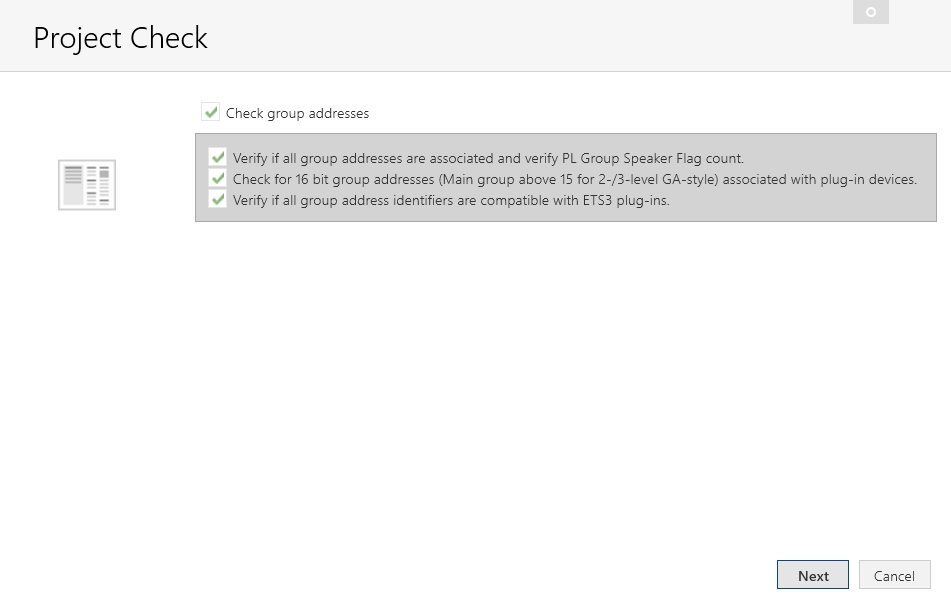

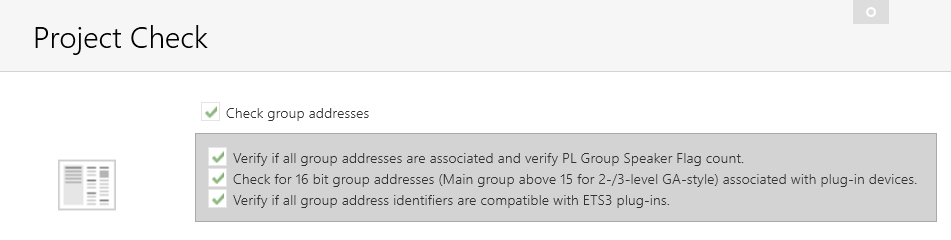

      Проверка группового адреса



      Что проверяет проверка группового адреса?

      • Если используются все групповые адреса (связаны хотя бы с одним групповым объектом)
      Требования Проверьте Запись в отчете при неудачной проверке
      Групповой адрес связан с сегментом PL Для каждого коннектора группового адреса с установленным флагом connector.Acknowledge подсчитывается количество групповых абонентов. Для этого сохраняется адрес домена родительского сегмента (connector.ParentDevice.Segment), и это значение увеличивается, если существует другой коннектор с установленным флагом подтверждения. Если значение больше 1, создается запись отчета.  Для группового адреса "{groupAddress.DisplayName}" существует слишком много устройств, которые отправляют сообщение LL-Ack.
      groupAddress.ObjectSize != null groupAddress.Connectors.Count < 2 Только один групповой объект связан с групповым адресом "{groupAddress.DisplayName}".
      groupAddress.ObjectSize != null groupAddress.Connectors.Count < 1 Ни один объект группы не связан с групповым адресом "{groupAddress.DisplayName}".
        groupAddress.ObjectSize == null Ни один объект группы не связан с групповым адресом "{groupAddress.DisplayName}".
      • Связаны ли расширенные групповые адреса с подключаемыми устройствами
      Требования Проверьте Запись в отчете при неудачной проверке
                                                                                                 GroupAddress.Address >0x7FF и groupAddress.Connectors.Count > 0 и groupAddress.Connector.ParentDevice.HasDownloadPlugin

      Предупреждение: Объект устройства {connector.ParentComObjectInstance.Number} связан с 16-битным групповым адресом {groupAddress.AddressString} {groupAddress.Name}.
      • Все ли идентификаторы групповых адресов совместимы с надстройками ETS3
      Требования Проверьте Запись в отчете при неудачной проверке


      groupAddress.Description.length > 80?

      groupRange.Description.length > 80?

      		 Ошибка: Длина описания превышает 80 символов. Это может вызвать проблемы с плагинами ETS3


      groupAddress.Name.length > 50?

      groupRange.Name.length > 50?

      		 Ошибка: Длина имени превышает 50 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.

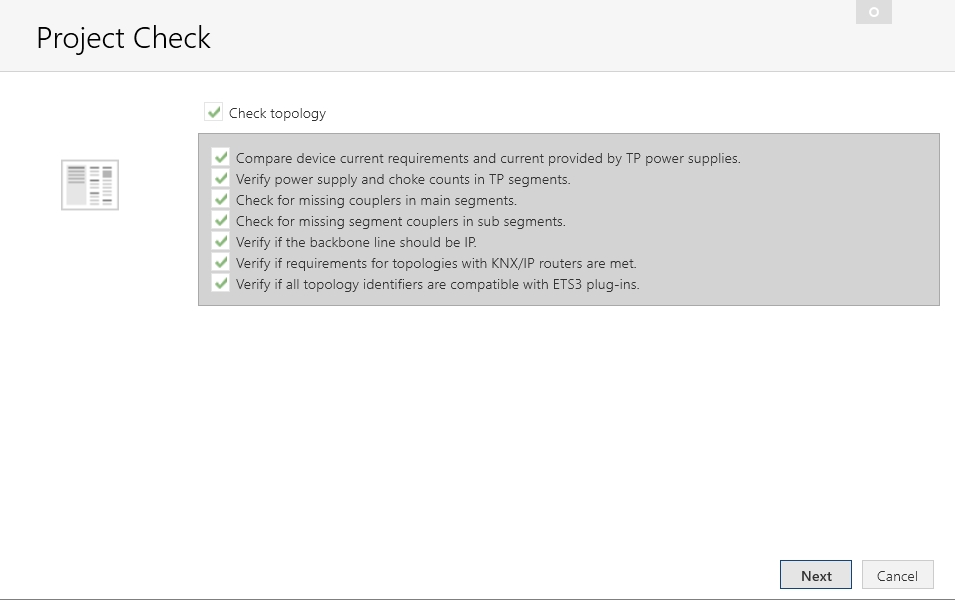

      Проверка топологии

      Что проверяет проверка топологии?

      • Сравнивает текущие требования устройства и ток, обеспечиваемый блоками питания TP.
        • Если свойство устройства энергопотребления доступно на устройствах, оно используется; в противном случае используется в среднем 10 мА
        • Если текущее свойство устройства доступно для источников питания, оно используется; в противном случае используется в среднем 320 мА
      • Количество источников питания и дросселей в сегментах TP
      Требования Проверьте Запись в отчете при неудачной проверке
      line.MainSegment.IsTpSegment и line.Devices.Any()

      Для каждой линии рассчитывается количество источников питания. Если powerSupplyCount == 0, создается информационное сообщение.

      		 Информация: Для линии "{line.DisplayName}" питание не предусмотрено.
      line.MainSegment.IsTpSegment и line.Devices.Any() Для каждой линии рассчитывается количество источников питания. Если значение PowerSupplyCount > 2, будет создано сообщение об ошибке.  Ошибка: Для линии "{line.DisplayName}" запроектировано более 2 источников питания.
      line.MainSegment.IsTpSegment и line.Devices.Any() Для каждой линии рассчитывается количество источников питания и дросселей. Если powerSupplyCount != chokeCount, создается предупреждающее сообщение.  Предупреждение: Количество дросселей в строке "{line.DisplayName}" не соответствует количеству блоков питания.
      • Отсутствуют ли соединители в основных сегментах
      Требования Проверьте Запись в отчете при неудачной проверке
      Более одной линии с основным сегментом TP и устройствами

      Если в line.MainSegment нет соединителя, появится сообщение об ошибке

      		 Ошибка: Линия "{line.DisplayName}" не имеет соединителя линий.
      Более одного !area.MainLine.MainSegment.IsIpSegment и area.MainLine.Devices.Any() Если сцепка не присутствует area.MainLine.MainSegment, отображается сообщение об ошибке Ошибка: Область "{area.DisplayName}" не имеет соединителя областей.
      line.MainSegment.IsPlSegment || line.MainSegment.IsRfSegment

      line.MainSegment.IsPlSegment: Проверьте, существует ли устройство с версией маски 0x1900, если нет, то будет выведено сообщение об ошибке.

      line.MainSegment.IsRfSegment: Проверьте, существует ли устройство с версией маски 0x2920. В противном случае появится сообщение об ошибке.

      Ошибка: Если line.IsMainLine

      Область "{area.DisplayName}" не имеет мультимедийного соединителя в главной линии {line.DisplayName}.

      В противном случае:

      Линия "{line.DisplayName}" не имеет мультимедийного соединителя.
      • Есть ли недостающие соединители сегментов в подсегментах
      Требования Проверьте Запись в отчете при неудачной проверке
        если существует повторитель TP (без функции сегментного соединителя) Внимание: Линия "{segment.DisplayName}" подключена через ретранслятор без возможности фильтрации. Подумайте о замене его на сегментную сцепку, чтобы уменьшить трафик шины.
        если существует устаревший мультимедийный соединитель (без функции сегментного соединителя) Предупреждение: Линия "{segment.DisplayName}" соединена с помощью мультимедийного соединителя, который может быть реализован как соединитель на основной линии или магистрали и не может быть подготовлен к сегментному соединению. Проверьте документацию к устройству.
        Соединитель не обнаружен Ошибка: Линия "{segment.DisplayName}" не имеет сегментного соединителя.
      • Если магистральная линия должна быть IP
      Требования Проверьте Запись в отчете при неудачной проверке


      Проверяется, существует ли строка с line.Address == 0 && Line.ParentArea.Address == 0, в противном случае создается сообщение об ошибке

      Предупреждение: Магистральная линия отсутствует. Рекомендуется создать магистральную линию и установить для нее значение 'IP'.


      Если магистральная линия существует, она также проверяет, существует ли устройство с адресом == 0 и maskVersion == 0x091a. Существует одна такая сцепка с ApplicationProgramIpConfig == ApplicationProgramIpConfig.Custom и другая сцепка с ApplicationProgramIpConfig != ApplicationProgramIpConfig.Custom. Если да, будет создано сообщение об ошибке.

      		 Предупреждение: Магистральная линия не имеет типа 'IP', хотя в проекте существуют только IP-маршрутизаторы с пользовательским управлением. Рекомендуется установить для магистральной линии значение 'IP'.
      • Если выполнены требования к топологиям с маршрутизаторами KNX/IP: эта проверка выполняется только для существующих маршрутизаторов KNX/IP.
      Требования Проверьте Запись в отчете при неудачной проверке
      В line.Devices есть устройство с адресом == 0, device.IsCoupler и device.MaskVersion == 0x091a.

      линия не является магистральной: для IP-маршрутизатора x.y.0 не должно существовать маршрутизатора x.0.0

      Ошибка: Существует зональный соединитель, в то время как под ним также существует линейный соединитель типа 'IP' (KNX/IP-маршрутизатор). Это не разрешается
      В line.Devices есть устройство с адресом == 0, device.IsCoupler и device.MaskVersion == 0x091a. линия не является магистральной: для IP-маршрутизатора x.y.0 тип среды магистральной линии должен быть IP, если он существует Ошибка: Линейный соединитель типа 'IP' (KNX/IP маршрутизатор) существует под основной линией, которая не имеет тип среды 'IP'. Тип среды главной линии должен быть установлен на 'IP', если ниже настроен KNX/IP-маршрутизатор.
      В line.Devices есть устройство с адресом == 0, device.IsCoupler и device.MaskVersion == 0x091a. line.Address != 0: для IP-маршрутизатора x.y.0 с y != 0 не должно существовать другого неIP-маршрутизатора x.y.0 Ошибка: В пределах одной зоны смешиваются линейные соединители типа 'IP' (маршрутизаторы KNX/IP) и соединители, не относящиеся к IP. Это не разрешается
      В line.Devices есть устройство с адресом == 0, device.IsCoupler и device.MaskVersion == 0x091a. Для IP-маршрутизатора x.y.0 или IP-маршрутизатора x.0.0 тип среды магистральной линии должен быть IP, если он существует Ошибка:Существует соединитель типа 'IP' (KNX/IP-маршрутизатор), а магистральная линия (0.0) не имеет носителя типа 'IP'. Тип среды магистральной линии должен быть установлен на 'IP', если настроен KNX/IP-маршрутизатор
      В line.Devices есть устройство с адресом == 0, device.IsCoupler и device.MaskVersion == 0x091a. Если installation.BackboneLine.MainSegment.IsTpSegment и есть line.MainSegment.IsIpSegment, создается сообщение об ошибке Ошибка: Тип среды линии {line.DisplayName} не должен быть IP, потому что магистральная линия имеет тип среды TP.
      В line.Devices есть устройство с адресом == 0, device.IsCoupler и device.MaskVersion == 0x091a. Проверьте, нет ли линий IP под основной линией TP Ошибка: Тип среды линии {0} не должен быть IP, поскольку основная линия имеет тип среды TP.
      • Если все идентификаторы топологии совместимы с надстройками ETS3
      Требования Проверьте Запись в отчете при неудачной проверке
        line.Name.length > 50? Ошибка: Длина имени превышает 50 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
        area.Name.length > 50? Ошибка: Длина имени превышает 50 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
        buildingPart.Name.length > 50? Ошибка: Длина имени превышает 50 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
        trade.Name.length > 50? Ошибка: Длина имени превышает 50 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
        line.Description.length > 80? Ошибка: Длина описания превышает 80 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
        area.Description.length > 80? Ошибка: Длина описания превышает 80 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
        buildingPart.Description.length > 80? Ошибка: Длина описания превышает 80 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
        trade.Description.length > 80? Ошибка: Длина описания превышает 80 символов. Это может вызвать проблемы с подключаемыми модулями ETS3.
        BuildingPart.Number.Length > 20? Ошибка: Длина номера превышает 20 символов. Это может вызвать проблемы с плагинами ETS3
        Торговый.Номер.Длина > 20? Ошибка: Длина номера превышает 20 символов. Это может вызвать проблемы с плагинами ETS3

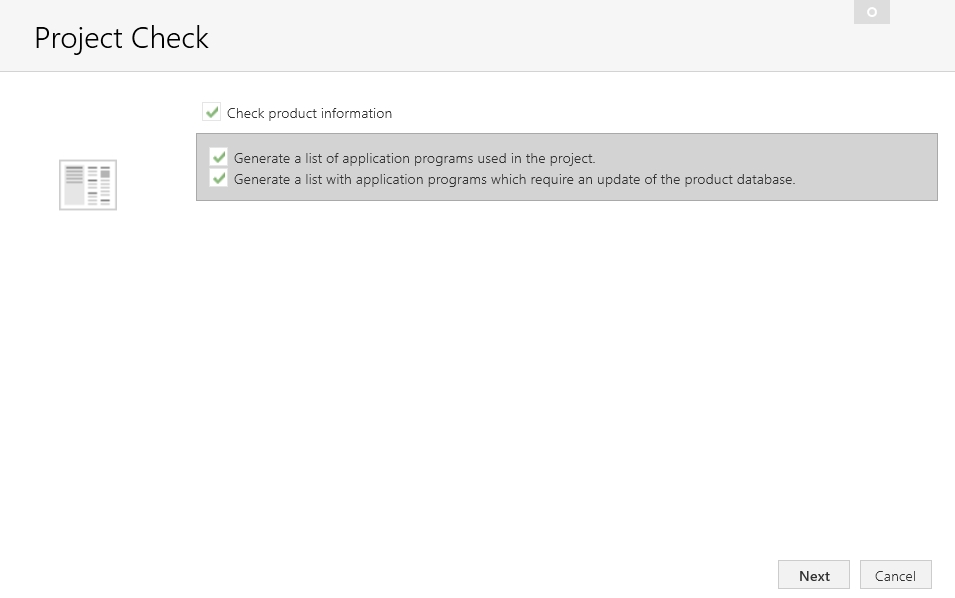

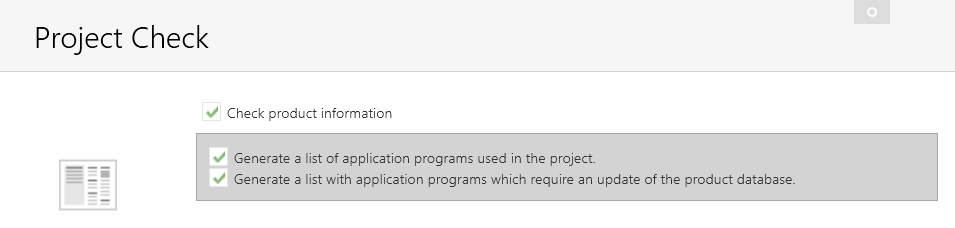

      Проверка информации о продукте



      В некоторых случаях доступно обновление записи продукта KNX, содержащее улучшения или исправления ошибок для той же версии продукта. С помощью этой проверки можно распечатать список всех таких устройств. Список также содержит «отпечатки пальцев» устройств (они могут использоваться производителями, чтобы различать несколько вариантов устройства, даже если версия одна и та же).

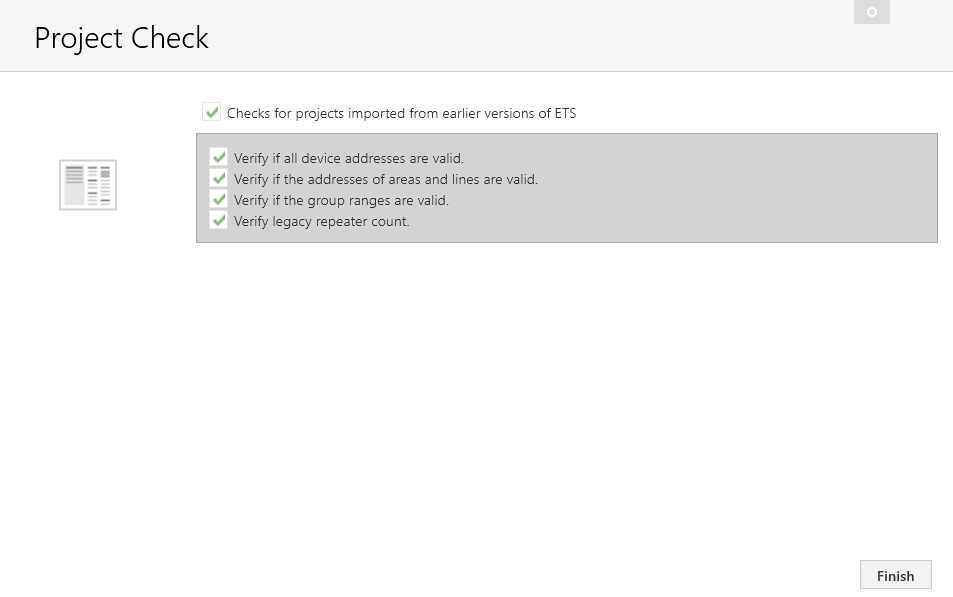

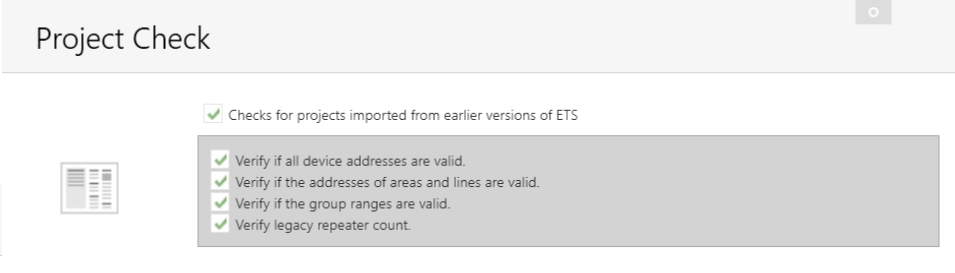

      Проверяет наличие проектов, импортированных из более ранних версий ETS



      Что проверяют проверки для проектов, импортированных из более ранних версий ETS?

      • Если все адреса устройств действительны
      Требования Проверьте Запись в отчете при неудачной проверке
      device.Address != null и device.line != null device.Address < 0 || device.Address > 255 Ошибка: Адрес "{device.Address}" от "{device.DisplayName}" находится вне диапазона.
      device.Address != null и device.line != null device.Address уникален в линии Ошибка: Адрес "{device.Address}" не является уникальным.
      device.Address != null и device.line != null !device.Hardware.HasIndividualAddress Ошибка: Устройство "{device.DisplayName}" не должно иметь адреса, но имеет адрес "{device.Address}".
      device.Address != null и device.line != null device.Address == 0 && !device.IsCoupler Ошибка: Адрес устройства 0 зарезервирован для сцепок
      device.Address == null || device.Line == null device.Hardware.HasIndividualAddress Ошибка: "{device.DisplayName}" не имеет адреса.
      • Если адреса областей и линий действительны
      Требования Проверьте Запись в отчете при неудачной проверке
        area.Address > 15 Ошибка: Адрес "{area.Address}" от "{area.Name}" находится вне диапазона.
        Имеет ли проект область с таким же адресом? Ошибка: Адрес "{area.Address}" не является уникальным.
      • Если диапазоны групп действительны
      Требования Проверьте Запись в отчете при неудачной проверке


      Адрес группы (адрес диапазона групп) действителен?

      1. Трехуровневый групповой стиль
        1. mainGroup.Address > 32
        2. middleGroup.Address > 8
        3. groupAddress.Address > 255
      2. Двухуровневый групповой стиль
        1. mainGroup.Address > 32
        2. groupAddress.TwoLevelSubGroupAddress > 2047
      3. Свободный
        1. groupAddress.Address > groupRange.RangeEnd

      Ошибка: Адрес "{groupAddress.Address}" от "{groupAddress.DisplayName}" находится вне диапазона.

      или

      Адрес "{groupRange.Address}" от "{groupRange.DisplayName}" находится вне диапазона.
        Есть ли у проекта группаАдрес/группа Диапазон с тем же адресом?

      Ошибка: Адрес "{groupAddress.Address}" не является уникальным.

      или

      Адрес "{groupRange.Address}" не является уникальным.
        Трехуровневый стиль группы: Имеет ли группа адрес 0/0/0? Ошибка: Групповой адрес 0/0/0 недействителен.
      • Устаревшее количество повторителей

      Результат отображается в том же окне. Его можно сохранить, скопировать в буфер обмена и распечатать.

      Все проверки можно отключить глобально, а отдельные этапы проверок можно отключить на соответствующей вкладке.
