Мастер проекта проведет вас через процесс создания проекта шаг за шагом при использовании либо предварительно настроенных шаблонов проектов, либо созданных вами самостоятельно. Шаблон похож на «конфигурацию» и включает элементы для всей конструкции здания, такие как количество и названия этажей и комнат, а также их описания. Кроме того, создаются предопределенные групповые адреса, которые позже используются для связи с объектами группы.
В мастере проекта есть три шага, которые можно начать, нажав кнопку «Запустить мастер проекта»:

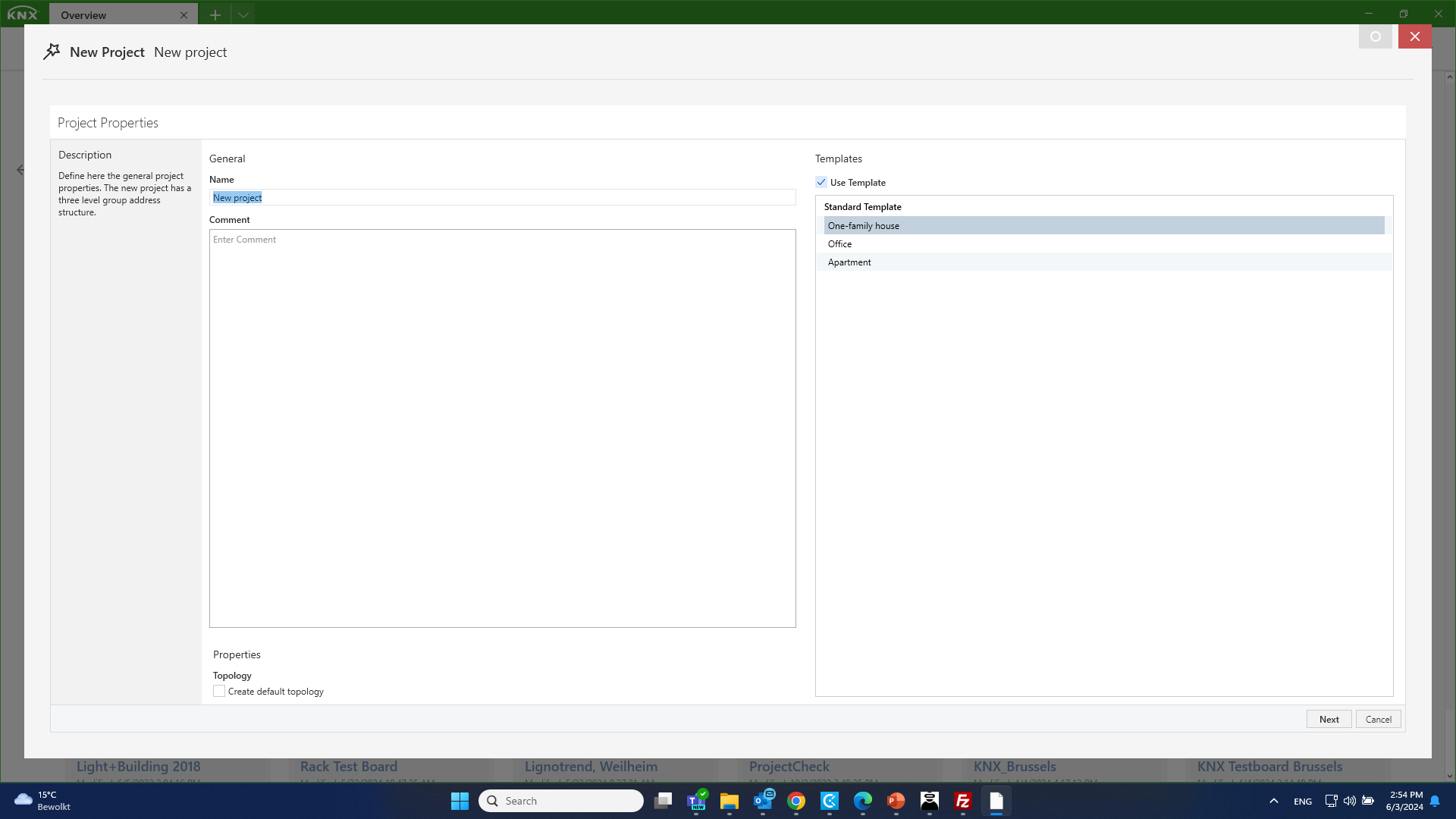

Шаг 1. Свойства проекта
Это то же самое для всех трех типов шаблонов.
Общие положения:
Введите название проекта и, при желании, комментарий.
Характеристики
Установите/снимите флажок «Создать топологию по умолчанию» в разделе «Топология»
Папка шаблона
А. Новый проект (без шаблона)
Создайте новый проект с нуля. Вы можете сохранить его и повторно использовать позже в пункте C. Предварительно задано только имя здания. Каждый шаг мастера позволяет добавлять элементы, необходимые для вашего проекта.
B. Стандартные шаблоны
Вы можете выбрать один из трех предварительно настроенных шаблонов, которые содержат различные элементы и предварительно определенные функции и типы функций:
- Одноквартирный дом: 3 этажа, по 8, 5, 3 комнаты в каждом
- Офис: 2 этажа, по 10 или 1 комнат (а) на каждом
- Квартира: 1 этаж, 7 комнат
С. Пользовательские шаблоны
Здесь можно повторно использовать шаблоны проектов, созданные и сохраненные пользователем ранее.

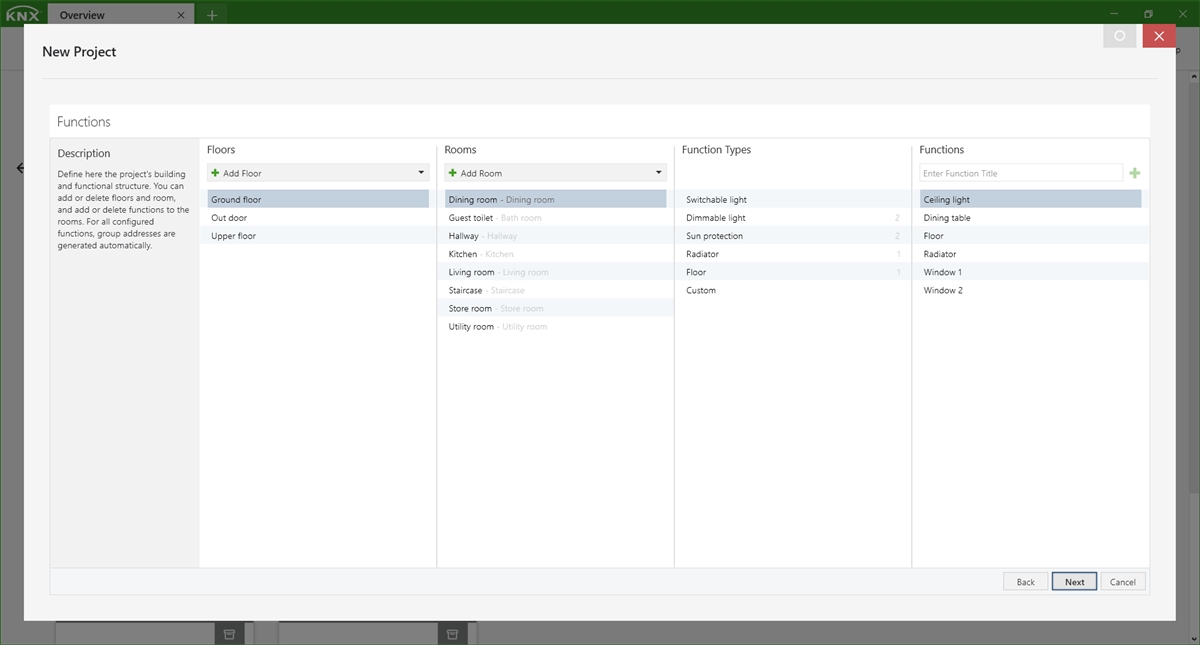

Шаг 2: Функции
Строительная структура вашей установки KNX будет настроена на этом шаге. В зависимости от шаблона, выбранного на шаге 1, доступны разные функции. Если вы выбрали шаблон A, вы должны сами ввести здесь все определения. Если вы выбрали вариант B или C, то:
- Название здания будет предопределено, но его можно будет изменить позже,
- и создаются предварительно определенные части и функции здания, которые в дальнейшем могут быть переименованы, расширены или удалены пользователем. Также создаются соответствующие групповые адреса (на данный момент не видны).

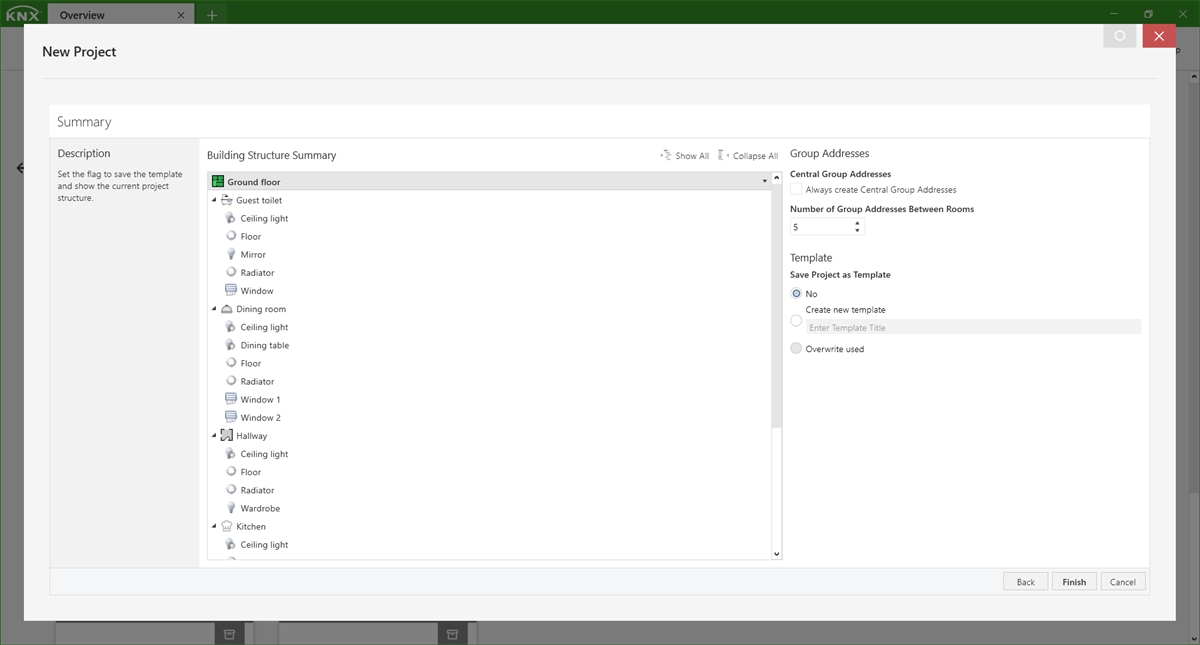

Шаг 3: Итоги
Краткое описание конструкции здания
Просмотр настроек, сделанных на предыдущих шагах.
Групповые Адреса
Можно установить два варианта:
-
Всегда создавать адреса центральной группы: Создает адреса центральной группы (независимо от того, будут ли они использоваться), если
- опция выбрана
- как минимум две функции существуют в одной комнате.
- Количество групповых адресов между комнатами: Вы можете оставлять промежутки между групповыми адресами, чтобы в будущем можно было вставлять неизвестные в настоящее время функции. Это гарантирует, что новые функции не должны использовать групповой адрес в совершенно другом диапазоне.
Шаблон
Здесь можно сохранить проект как шаблон с пользовательским именем для последующего повторного использования.
При нажатии кнопки « Готово» мастер пытается создать проект и сообщает вам, была ли операция успешной или нет. Теперь проект появится (с выбранным именем) в списке локальных проектов .
