Для настройки соединения между компьютером и установкой KNX (например, для загрузки индивидуального адреса и / или прикладной программы с ПК для ввода в эксплуатацию в установку KNX или для использования программного обеспечения визуализации) необходимо, чтобы настройки интерфейса шины были был установлен правильно.
Чтобы получить доступ к диспетчеру соединений, вы можете щелкнуть раскрывающееся меню на главной панели инструментов.

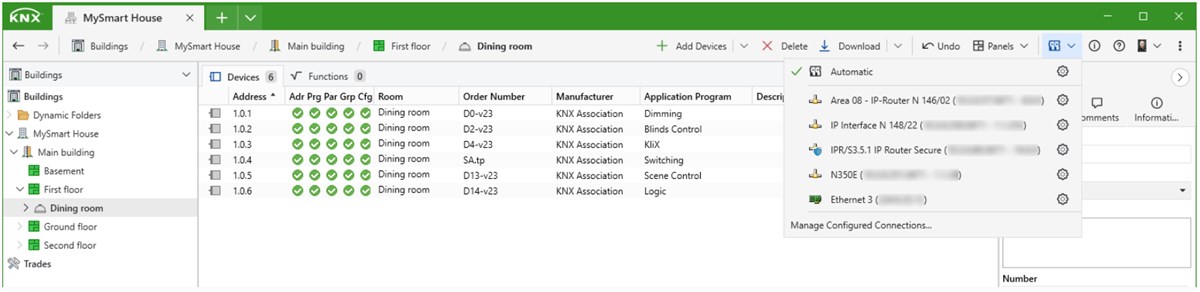

При вызове диспетчера соединений отображается:
- Сверху: Автоматически (опция по умолчанию); если вы включите интерфейс (ы) в свой проект, в большинстве случаев это будет единственный вариант, который вам нужен.
- Посередине: Текущие обнаруженные интерфейсы (интерфейсы USB, IP-маршрутизации и IP-маршрутизации распознаются и отображаются ETS автоматически, их не нужно создавать. Нераспознанный интерфейс не может использоваться ETS, даже если он создан вручную ). Этот выбор действителен только во время текущего сеанса проекта, поскольку он предназначен в основном для быстрого переключения соединений, например в диагностических целях.
- Внизу: возможность управлять настроенными интерфейсами; Это требуется только при удаленном доступе к установке (т. e. c IP-адресом, отличным от настроенного в проекте) или при использовании интерфейсов Eiblib / IP.
Текущий выбранный вариант подключения отмечен зеленой галочкой перед параметром.
Красная точка () сразу после значка выше указывает на то, что интерфейс находится в режиме программирования (обновляется каждые ~3 секунды).
Чтобы настроить соответствующие параметры, щелкните значок шестеренки рядом с каждым параметром. Для получения дополнительной информации о конфигурации интерфейсов см. Диспетчер соединений (подробный) .

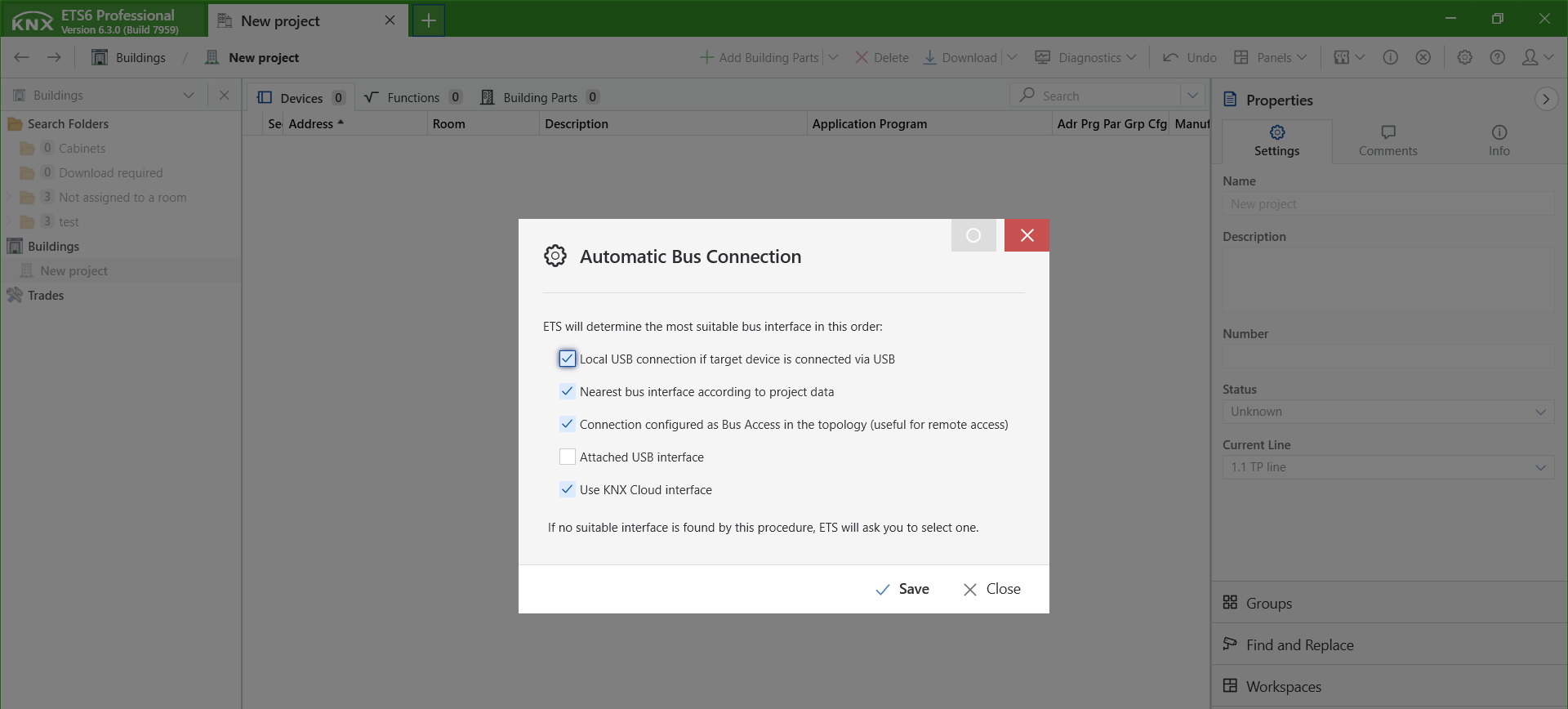

Автоматическое подключение к шине
Параметр « Автоматически » означает, что ETS определит наиболее подходящий шинный интерфейс для подключения к установке в зависимости от нескольких факторов. Следующие параметры появляются в конфигурации « Автоматически » в том порядке, в котором ETS будет их использовать (первый сверху):
Локальное USB-соединение, если целевое устройство подключено через USB
Если эта опция активирована и серийный номер KNX целевого устройства совпадает с серийным номером KNX интерфейса USB, то будет использоваться локальное USB-соединение.
Ближайший шинный интерфейс согласно проектным данным
Если эта опция активирована, ETS проверяет шинный интерфейс в сегменте, который подключен к топологии и выше, и использует тот, который является ближайшим в топологии (подсегмент → основной сегмент → основной сегмент основной линии → основной сегмент магистрали).
Условие
- Интерфейсы с хотя бы установленным флагом «Адрес» и известным серийным номером KNX.
Подключение настроено как доступ к шине в топологии
Если эта опция активирована, ETS пытается использовать интерфейс шины, который был определен как соединение проекта в топологии. Эта функция в основном предназначена для удаленного доступа к установке.
Прикрепленный интерфейс USB
Если эта опция активирована и к компьютеру подключен интерфейс KNX / USB, используйте его.
Используйте облачный интерфейс KNX
Если эта опция активирована, она поддерживает подключение к удаленной установке через инфраструктуру облачного интерфейса.
