Топология


Фиксированная конфигурация

«Физические» аспекты KNX Virtual фиксированы, что означает, что ни области, ни линии, ни сегменты, ни устройства не могут быть добавлены, перемещены или удалены.

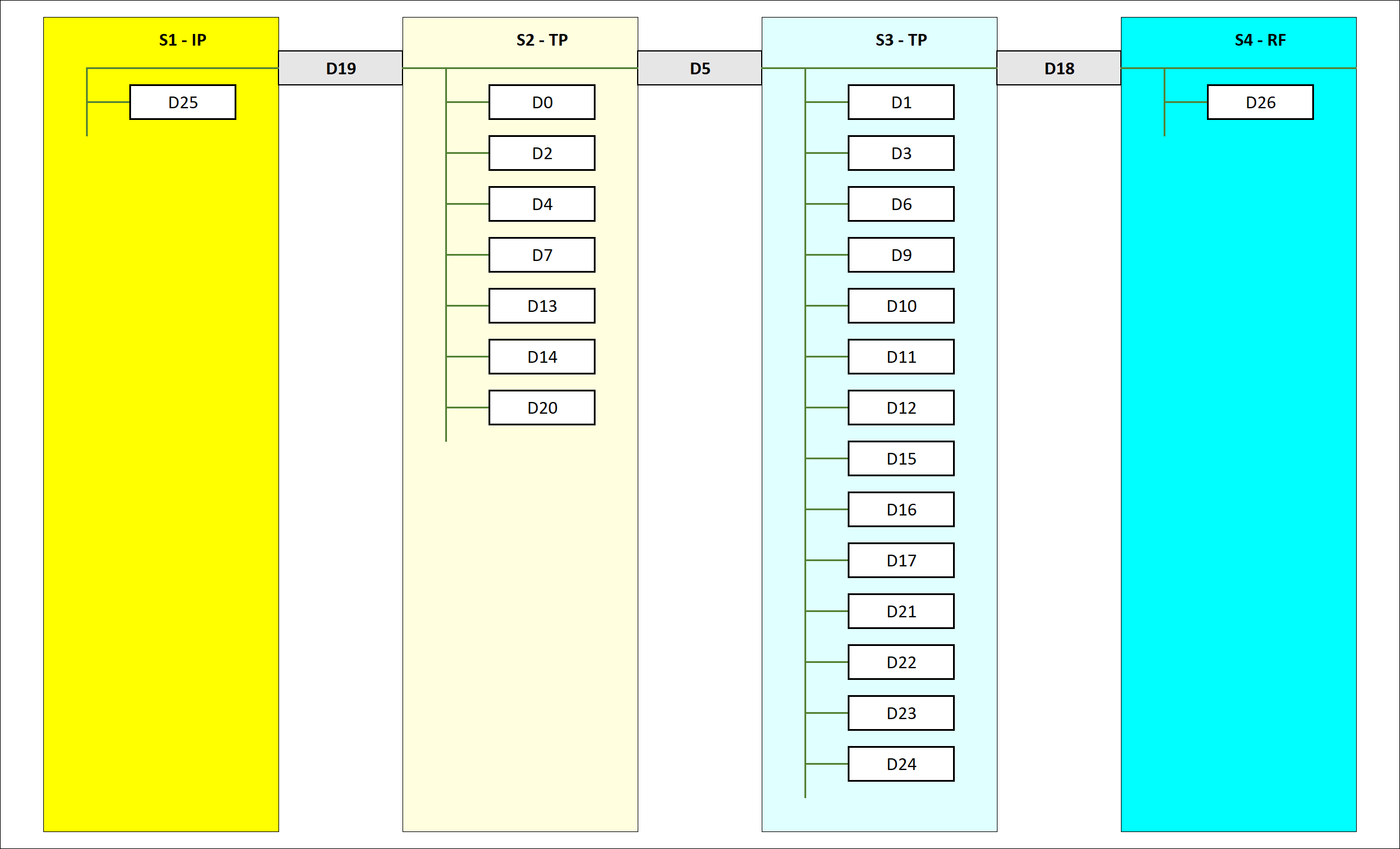

Топология = 4 сегмента

KNX Virtual v2.5 представляет собой установку KNX, состоящую из 4 сегментов:

• 1 IP-сегмент: представлен как «S1»
• 2 сегмента TP: представлены как «S2» и «S3»
• 1 сегмент RF: представлен как «S4»

4 сегмента соединяются следующим образом:

• S1 подключен к S2 через устройство D19, которое представляет собой соединитель IP/TP (или сокращенно «IP-соединитель»)
• S2 подключен к S3 через устройство D5, которое представляет собой соединитель TP/TP (или сокращенно «соединитель TP»)
• S3 подключен к S4 через устройство D18, которое представляет собой соединитель TP/RF (или сокращенно «радиочастотный соединитель»)

Интерфейс

KNX Virtual имеет один туннельный интерфейс:

• Представлено устройством D20, которое представляет собой интерфейс IP/TP (или сокращенно «IP-интерфейс»)
• D20 размещается на устройстве D19
• D20 подключен к сегменту S2
• D20 имеет фиксированный индивидуальный адрес: 1.0.255

Так как индивидуальный адрес интерфейса зафиксирован на 1.0.255:

• Площадь установки фиксируется на 1
• Линейный адрес любого устройства, подключенного к S2, фиксируется на 1.0

Варианты топологии

Можно настроить 3 возможных варианта топологии:

(*) x > 0, y > 0 и z > 0

Примечания:

• Сегментный соединитель всегда является «самым низким» соединителем с точки зрения иерархического порядка, поэтому S4 не поддерживается ETS в варианте 2 и почему S3 + S4 не поддерживаются в ETS в варианте 3

  • Для обоих проектов пароль:

    a

• Проекты ETS для варианта 2 ("D5_segment_coupler") и варианта 3 ("D19_segment_coupler") приложены к этой статье, пример проекта для варианта 1 можно найти здесь
