Skapande av automatiskt filtertabeller:
När projektet skapas ställer ETS automatiskt in filtertabellerna för alla inblandade kopplare per gruppadress.
Exempel:
Om gruppadress 'A' förbinder ett gruppobjekt för en apparat på linje 1.1 och ett gruppobjekt för en apparat på linje 15.15, är de berörda kopplarna linjekopplare 1.1.0, områdeskopplare 1.0.0, områdeskopplare 15.0.0 och linjekopplare 15.15.0. ETS kommer automatiskt att ställa in (inte ladda ner!) filtertabellerna för dessa fyra kopplare. Om ett gruppobjekt för en apparat på linje 1.2 senare förbinds till gruppadress 'A', kommer ETS att uppdatera filtertabellen för linjekopplare 1.2.0 också.
Bakgrundsinformation:
När du programmerar en kopplare beräknar ETS filtertabellen för gruppadresser baserat på den aktuella användningen av gruppadresser i projektet. När denna användning ändras (t.ex. nya gruppadressförbindningar skapas eller befintliga tas bort), bedömer ETS de möjliga effekterna på projektets kopplare och återställer GRP-programmeringsflaggan på de kopplare som behöver en uppdatering av sin filtertabell. Detta informerar användaren om behovet av att programmera dessa kopplare på nytt för att de senaste ändringarna ska fungera korrekt.
I vissa fall är inte alla kommunikationsenheter i KNX-installationen modellerade som apparater i ETS-projektet. Därför kanske ETS inte kan ta hänsyn till dessa enheter och deras gruppadresslänkar när filtertabellen för kopplarna beräknas. I sådana scenarier måste installatören manuellt se till att de nödvändiga gruppadresserna vidarebefordras till det nätverkssegment där kommunikationspartnern finns (t.ex. ett visualiseringsverktyg). Detta var vanligt tidigare, när bussgränssnitt inte modellerades i ETS och installatören inte ville använda så kallade dummy-enheter på grund av deras många nackdelar. För manuell hantering av filtertabeller med hjälp av "Passera genom linjekopplare".
Avskaffande av manuell manipulering av filtertabeller:
Som en del av vårt pågående arbete med att förbättra ETS kommer vi att avskaffa den manuella hanteringen av filtertabeller. Detta beslut har fattats eftersom manuella ändringar kan leda till säkerhetsrisker och försämrad projektöversikt. Automatiserad hantering ger bättre noggrannhet, säkerhet och tydlighet i projektet.
Påverkas från: ETS 6.3.0 och senare
Vad innebär detta?
Den manuella hanteringen av filtertabeller kommer inte längre att vara tillgänglig eller stödjas.
Detta innebär att:
- Det går inte längre att ställa in gruppadressen till 'Passera genom linjekopplare'
- Inte längre något stöd för att lägga till enstaka gruppadresser och block av gruppadresser till ett undersegment
Vad stöds fortfarande?

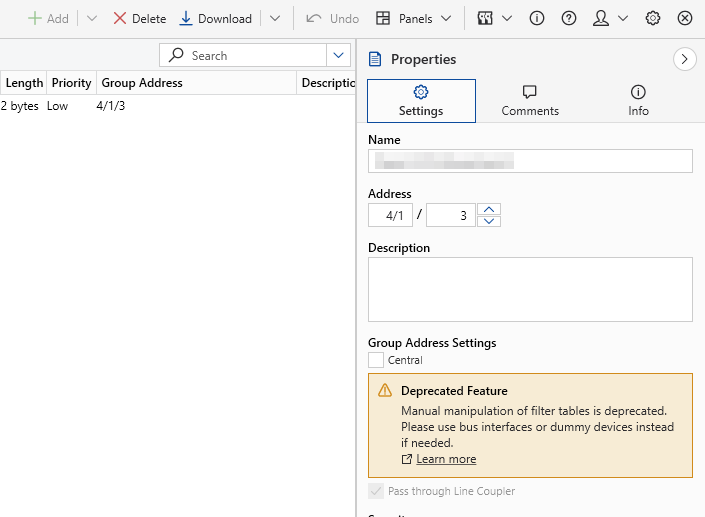

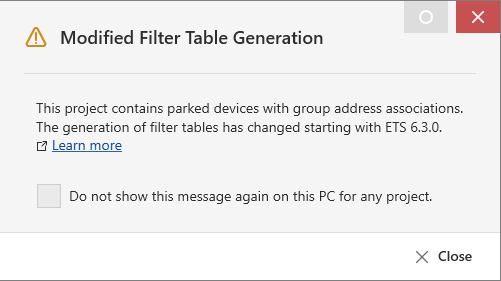

Befintliga projekt med manuella filtertabeller kan fortfarande redigeras i ETS, men ett meddelande om borttagning kommer att visas under "Sidemenyegenskaper" och en varningsdialog visas när projektet öppnas
Nuvarande bästa praxis för visualisering:
Istället för att direkt manipulera filtertabeller uppmanas användarna att överväga följande alternativ:
1. Använda bussgränssnitt:

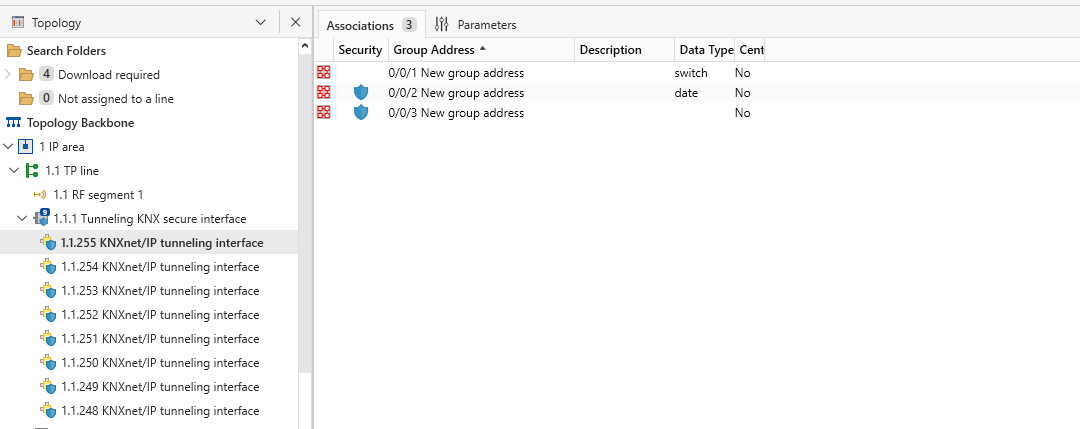

- Bussgränssnitten är modellerade i ETS, och därför kan man dra och släppa de nödvändiga gruppadresserna till respektive tunnelingränssnitt, ett exempel på detta visas nedan, varefter gruppadresserna läggs till i filtertabellen för respektive kopplare.
Se artikeln här för omfattande vägledning om hur man integrerar och hanterar bussgränssnitt på ett effektivt sätt.
2. Användning av en dummy-enhet:
- Lägg till en eller flera dummy-enheter på den linje där visualiseringssystemet är anslutet.
- Konfigurera enhetens parametrar så att de inkluderar de nödvändiga gruppobjekten.
- Tilldela de nödvändiga gruppadresserna för att underlätta kommunikationen.
Förhandsgranskning av filtertabell:
Innan den faktiska programmeringen är det möjligt att kontrollera de virtuella filtertabellerna. Detta kan göras via kopplarens kontextmeny.
Apparatinfo:
Läser in den senast nedladdade filtertabellen från kopplarens minne. Detta kan göras via kopplarens kontextmeny.
