För att överföra ett KNX-projekt från driftsättningsdatorn till de monterade KNX-apparaterna behöver ETS-användaren utföra en programmering. Detta kan endast utföras efter att gränssnittsinställningar för bussen har genomförts.
Ladda ned
För detta erbjuder ETS flera programmeringsvarianter, användningen av dessa beror på installatörens behov och på apparaternas konfigureringsstatus. ETS skiljer mellan följande programmeringar av en KNX-apparat:
- Individuell adress
- Applikationsprogram
- Gruppadresser (mer precist, gruppadresser och länkningar till gruppobjekt, tabellerna)
- Parametrar
Programmeringsflaggor
ETS beslutar utifrån ett antal flaggor (t.ex. i topologi-, byggnads- eller apparatfönstret) om en programmering är komplett eller om vissa delar fortfarande behöver programmeras. Flaggorna visas i listvyn och kallas typiskt för 'Programmeringsstatus'. Flaggorna har följande betydelser:
Ikoner
| Initial status (aldrig programmerad) eller programmerad men motsvarande egenskap är ändrad (kan behöva programmeras på nytt) | |
| Programmering OK |
Flaggor/förkortning
| Adr | Individuell adress programmerad | |
| Prg | Applikationsprogram programmerat | |
| Par | Parametrar programmerade | |
| Grp | Gruppadresser + länkar mellan gruppobjekt (kallade 'associationer') programmerade | |
| Kfg | Specifika inställningar för medietyp programmerade (används endast för medium PL och RF och sätts när den individuella adressen programmeras) |
Programmeringsvarianter

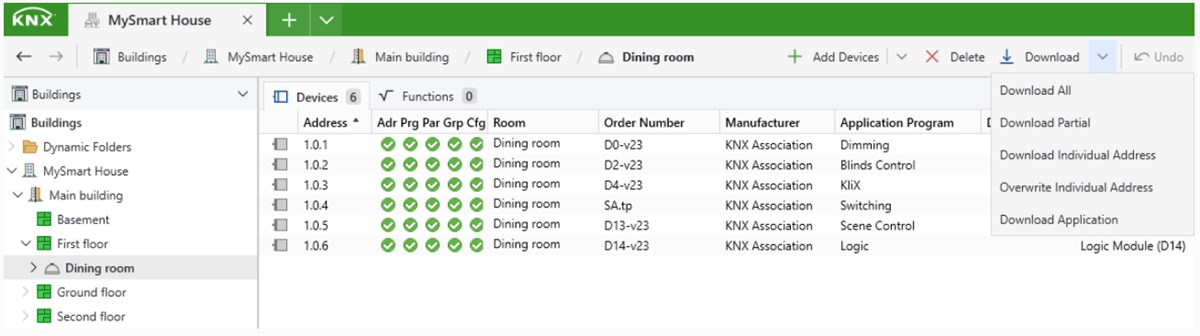

För att göra en programmering, välj de objekt du vill programmera och välj 'Programmera':
- under Drifttagning i menyn
- via högerklick
Följande alternativ är tillgängliga:
| Knapp | Kommentar | Involverade flaggor |
| Programmera allt | All projektdata i ETS kommer programmeras till de valda apparaterna.
|
Adr, Prg, Par, Grp |
| Programmera partiellt |
ETS kommer endast programmera de delar som har ändrats i ETS och inte har programmerats. ETS skiljer mellan två delar:
|
Par, Grp |
| Programmera individuell adress |
Tilldelar den individuella adressen till en KNX-apparat. Se Programmera individuell adress. |
Adr |
| Skriv över individuell adress |
Tilldelar den individuella adressen till en KNX-apparat genom att skriva över en känd adress. Denna funktion undviker behovet att fysiskt trycka in apparatens programmeringsknapp. Detta alternativ är endast tillgängligt om en enstaka apparat är vald.
|
Adr |
| Programmera applikation | Kommer programmera applikationsprogrammet till apparaten. | Prg |
Beroende på KNX-apparatens beteende kan en ändring en apparats parametrar dölja gruppobjekt eller synliggöra andra. Detta är ett normalt beteende, t.ex. för att tillåta ändring av en produkts funktionalitet via parametrisering. Vissa gruppobjekt förbundna med gruppadresser kommer inte längre synas (föregående förbindning blir ogiltig), men den tidigare gruppadressen är fortfarande i drift i KNX-apparaten (enligt tidigare programmering) och behöver ändras genom att programmera applikationsprogrammet på nytt.
Programmera individuell adress
För de berörda apparaterna, och om de stöder funktionen för KNX serienummer, är det möjligt att programmera den individuella adressen utan att fysiskt trycka in programmeringsknappen på apparaten.

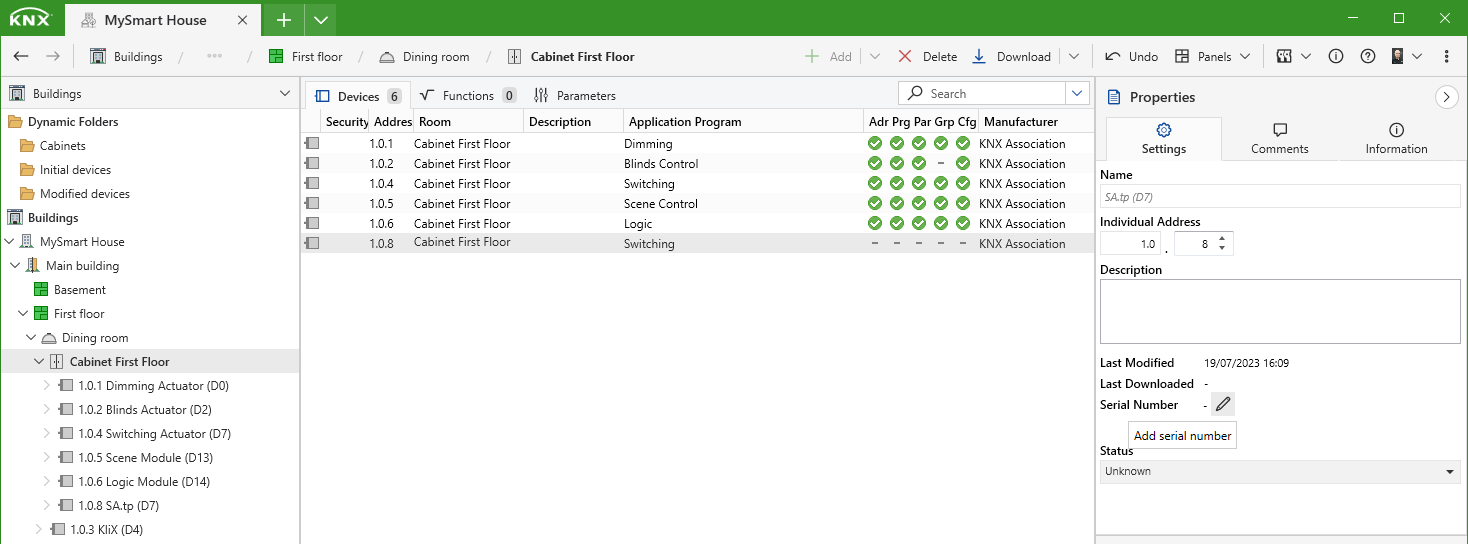

Välj en apparat och flytta musmarkören till fältet 'Serienummer' för att lägga till ett KNX serienummer. Klicka sedan på ikonen 'penna' för att infoga apparatens KNX serienummer.

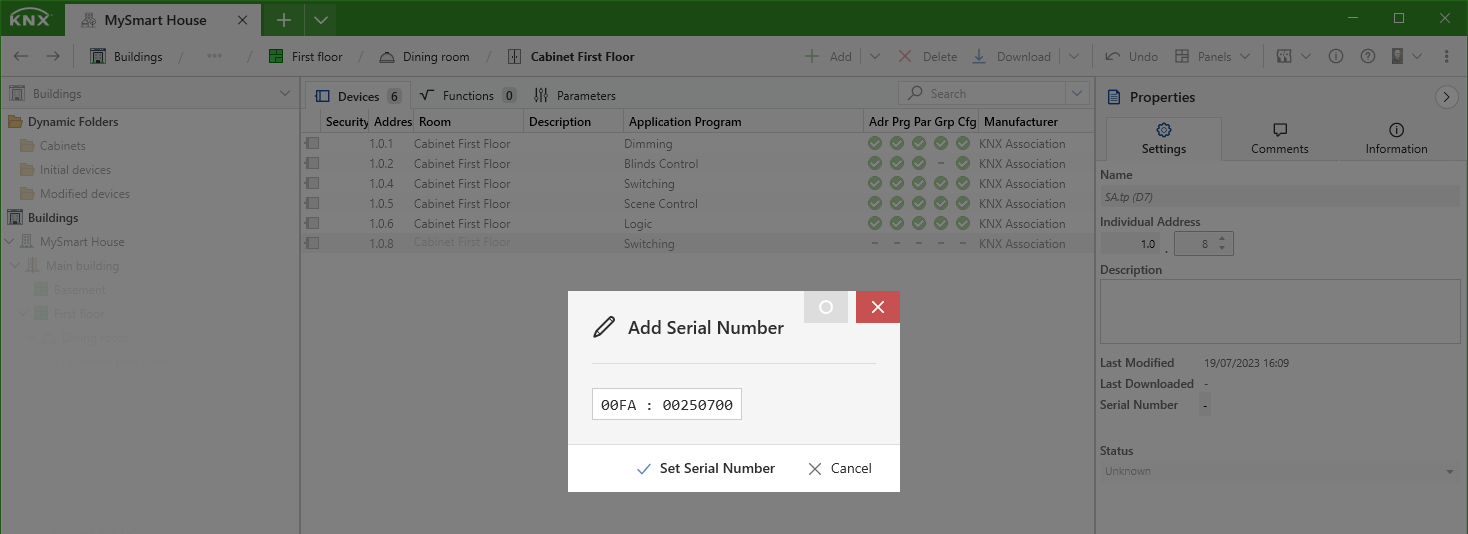

Lägg sedan till serienumret för apparaten vilket oftast finns tillgängligt som en etikettt på apparaten och tryck på knappen 'Ange serienummer' för att spara.

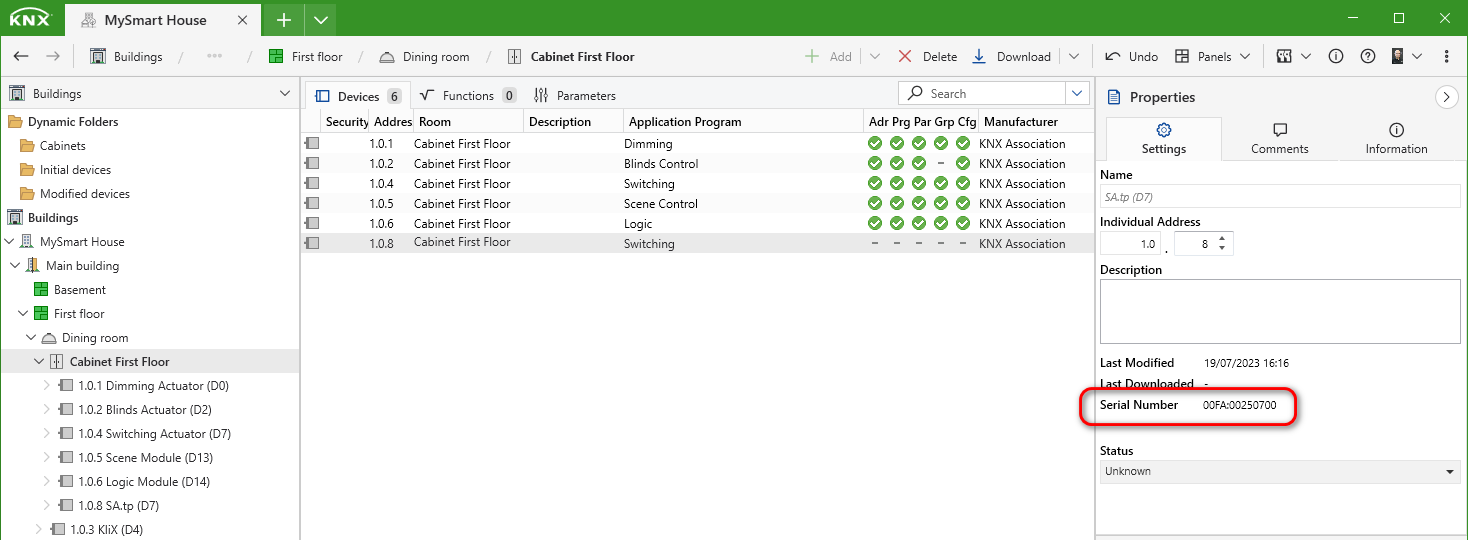

När KNX serienummer är tillagt visas det i sidomenyn.

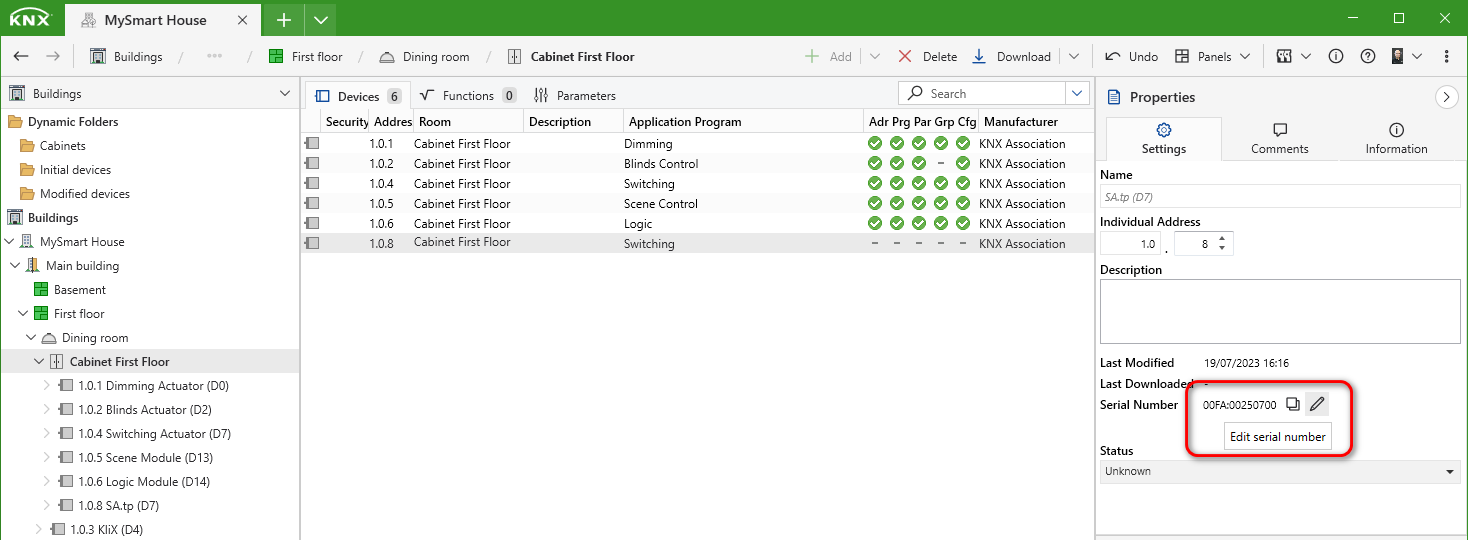

Flytta din musmarkör över ikonen 'penna' igen om du behöver ändra eller rensa det

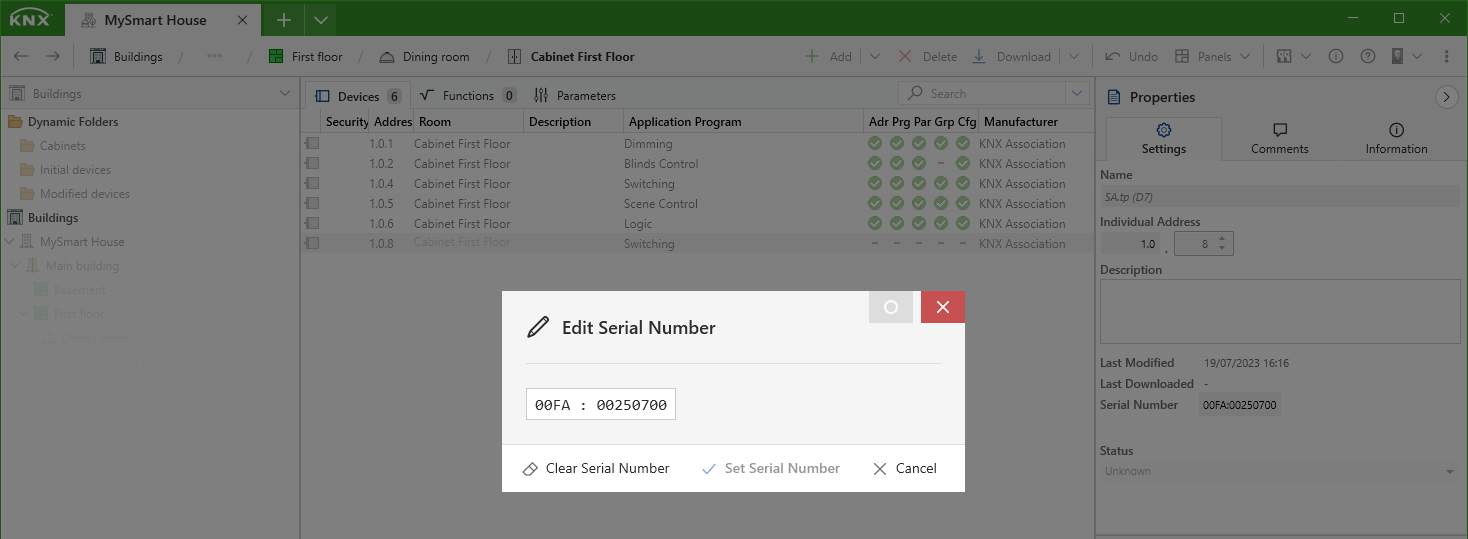

och klicka på den för att öppna dialogen 'Redigera serienummer'.
På denna dialog kan du antingen:
- rensa ett redan tillagt KNX serienummer
- ange ett nytt KNX serienummer
- eller avbryt åtgärden
För apparater som inte stöder funktionen för KNX serinummer kommer du att bli tillfrågad på delen Pågående operationer i sidomenyn att fysiskt trycka in apparatens programmeringsknapp.
Visning av programmeringsförlopp

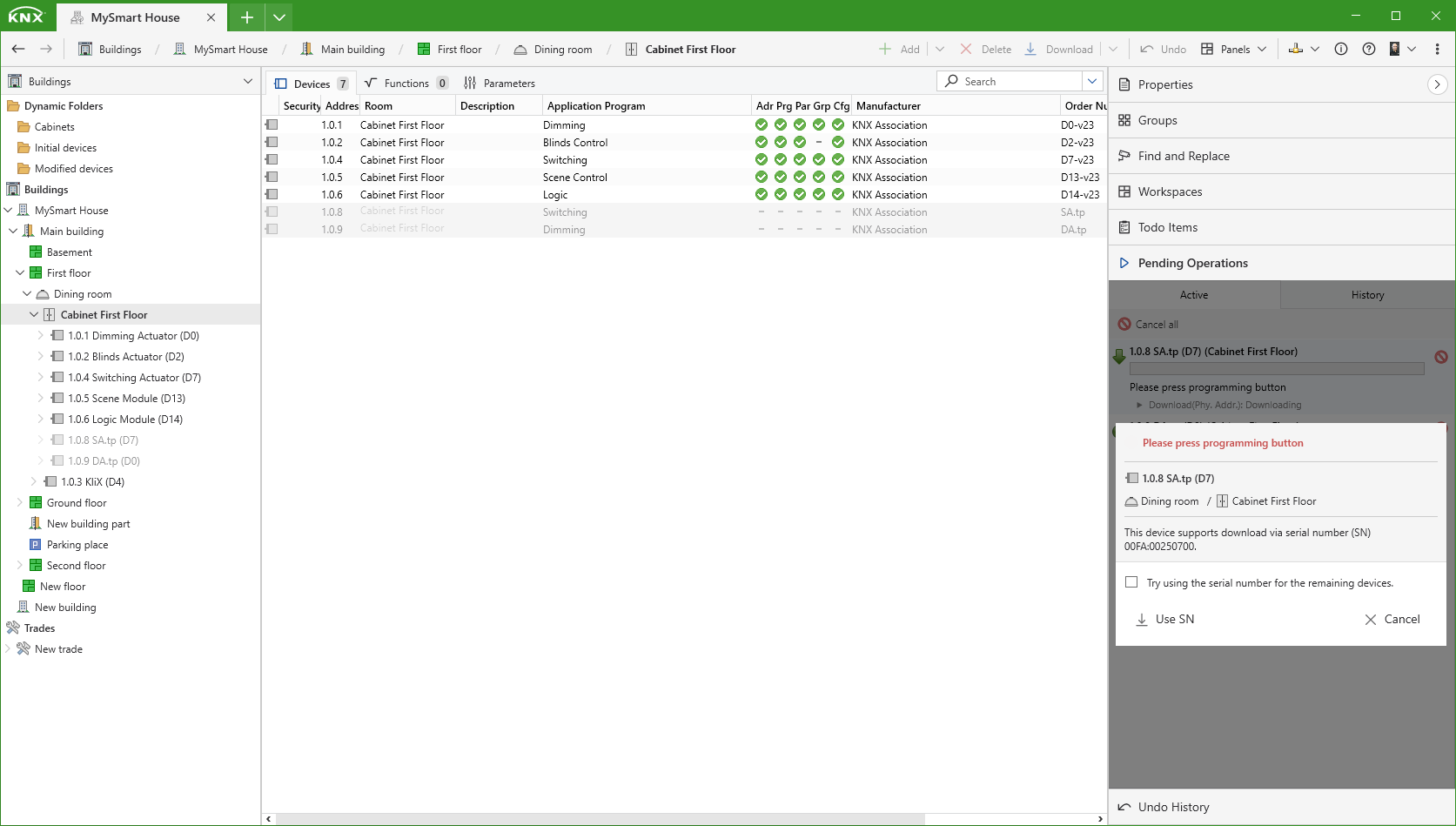

När programmeringen startas öppnas automatiskt 'Pågående operationer' i sidomenyn. Du kan också övervaka programmeringsförloppet genom att se busstrafiken i KNX i respektive övervakare.
Vid programmering av flera apparater som har stöd för KNX serienummer kan du välja alternativet 'Försök använda serienummer för återstående apparater' så att du inte behöver trycka in programmeringsknappen på apparaten.
Programmeringsbeteende
Programmeringar i ETS utförs i bakgrunden. Observera att:
- Det är möjligt att fortsätta arbetet i ETS under hela programmeringsförloppet.
- Apparater som programmeras skyddas mot ändringar av ETS-användaren. Därför kan dessa apparater inte redigeras under programmeringsförloppet, t.ex. genom ändring av parametrar.
Mer information om:
- ändringar och återställning av programmeringsflaggor
- programmeringssekvens
- lokal programmering
förklaras i Programmeringsfunktioner (detaljerad).
