Diagnostikfunktionen 'Individuell adress' används för:
- söka för apparat(er) som är i programmeringsläge
- kontrollera om en specifik individuell adress finns, på detta sätt lokalisera apparaten
- kontrollera om de individuella adresserna i ETS-projektet matchar de som är programmerade i bussapparaterna.
Denna funktion kan startas via menyn:
- 'Fönster' > 'Diagnostik' > 'Bussövervakare' eller 'Grippövervakare'
- 'Diagnostik' > Bussövervakning eller Gruppövervakning
- 'Diagnostik' > Individuella adresser
Funktionerna är indelade i tre olika delar:
- Programmeringsläge
- Individuell adress-kontroll
- Linjeavsökning
Programmeringsläge

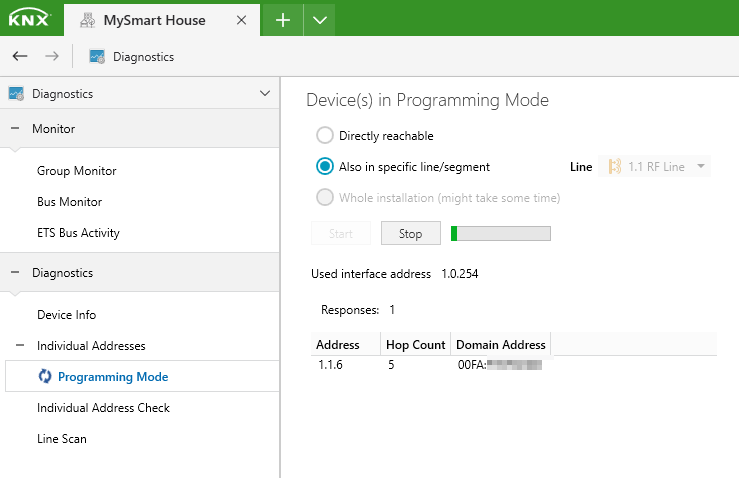

- Listar alla individuella adresser för apparaterna som är i programmeringsläge efter att du har tryckt in programmeringsknappen på en eller flera apparater (= programmerings-LED är tänd).
Om det finns flera apparater med samma individuella adress visas antalet i 'Svars'-fältet, t.ex. 5 innebär att det finns 5 apparater i programmeringsläge. - ETS kontrollerar kontinuerligt om det finns någon apparat i programmeringsläge så länge start-knappen är aktiverad.
- Kontrollen kan startas eller stoppas med knapparna Starta/Stoppa.
- Kontrollen stoppas automatiskt när fönstret stängs eller när en programmeringsåtgärd startas.
- Du kan också göra en sökning i:
- en specifik linje eller segment för att avgränsa dina resultat och reducera väntetiden
- hela projektet, men detta kan ta avsevärt längre tid innan det är klart
- Gränssnittets adress som används för sökningen visas också vid 'Använd gränssnittsadress'
Notera:
För KNX TP S-mode apparater: Glöm inte att stänga av programmeringsläget efteråt (= programmerings-LED släcks) för apparaterna för att undvika att fler apparater är i programmeringsläge på bussen.
För KNX RF S-mode apparater: Om programmeringsläget för en RF-apparat inte stängs av manuellt, kommer RF-apparaten automatiskt göra det efter 4 minuter.
Individuell adress-kontroll
Individuell adress

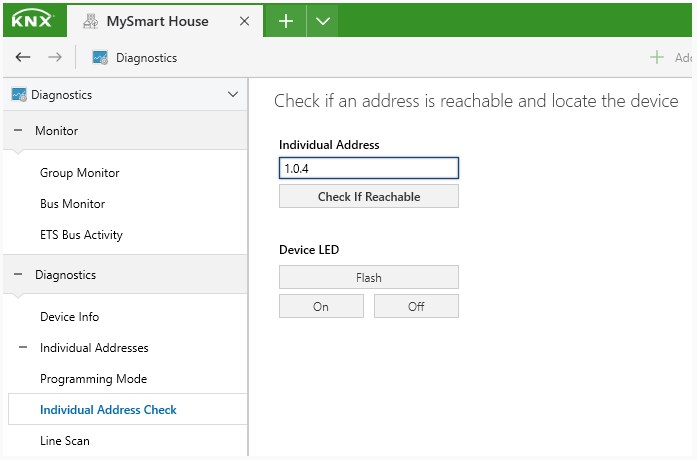

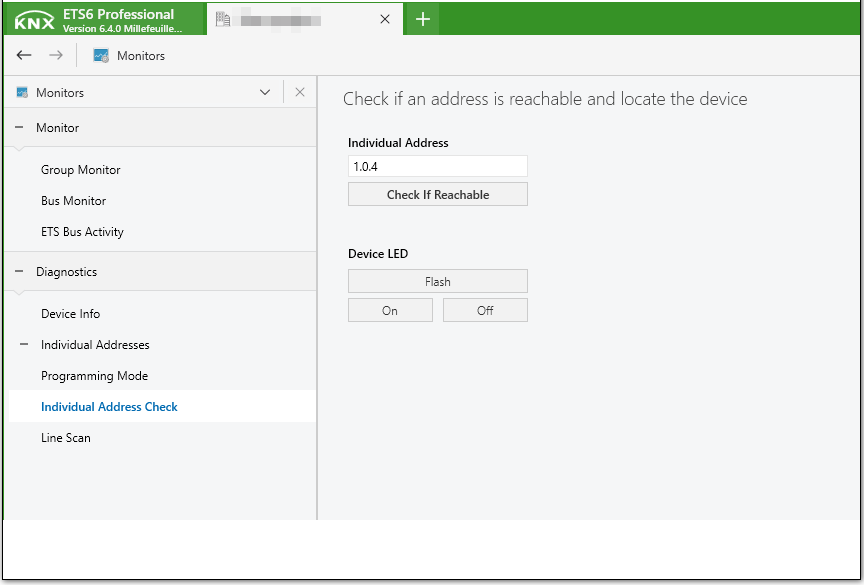

Denna funktion kontrollerar om en apparat med en given individuell adress finns i installationen och svarar. Ange den individuella adressen och klicka på knappen 'Kontrollera om nåbar'. ETS kommer indikera följande resultat efter en kort stund.

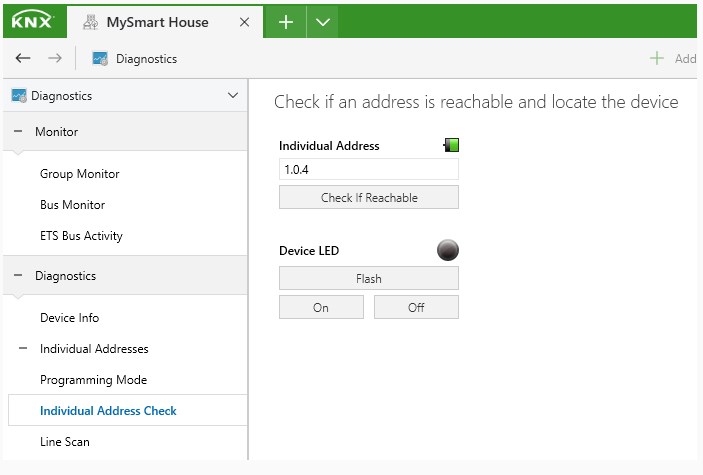

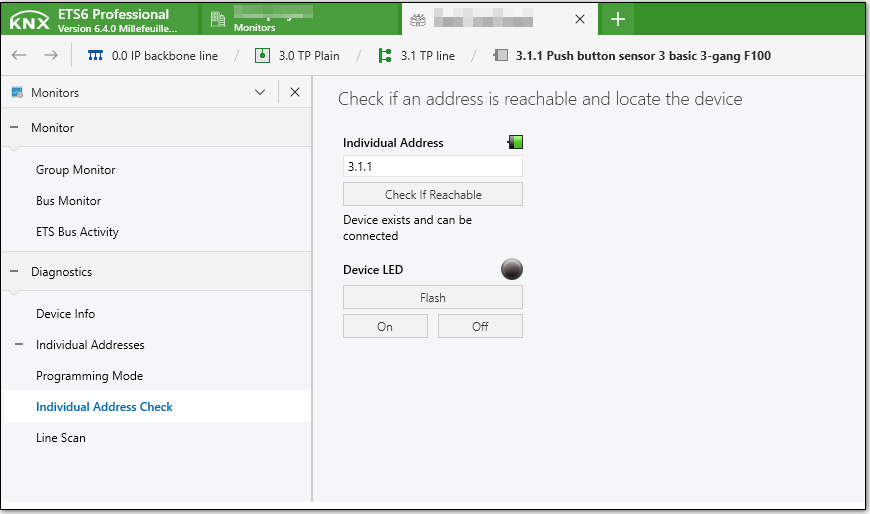

| Ikon | Beskrivning |
|---|---|
| Apparat finns | |
| Apparat finns inte |
Programmerings-LED
En möjlighet att lokalisera en apparat i installationen är att använda knapparna Blinka, Till eller Från:
- Blinka: Programmerings-LED för den lokaliserade apparaten med den givna individuella adressen kommer blinka till och från;
- Till: Programmerings-LED för den lokaliserade apparaten med den givna individuella adressen kommer tändas;
- Från: Programmerings-LED för den lokaliserade apparaten med den givna individuella adressen kommer släckas;
Linjeavsökning
Avsök

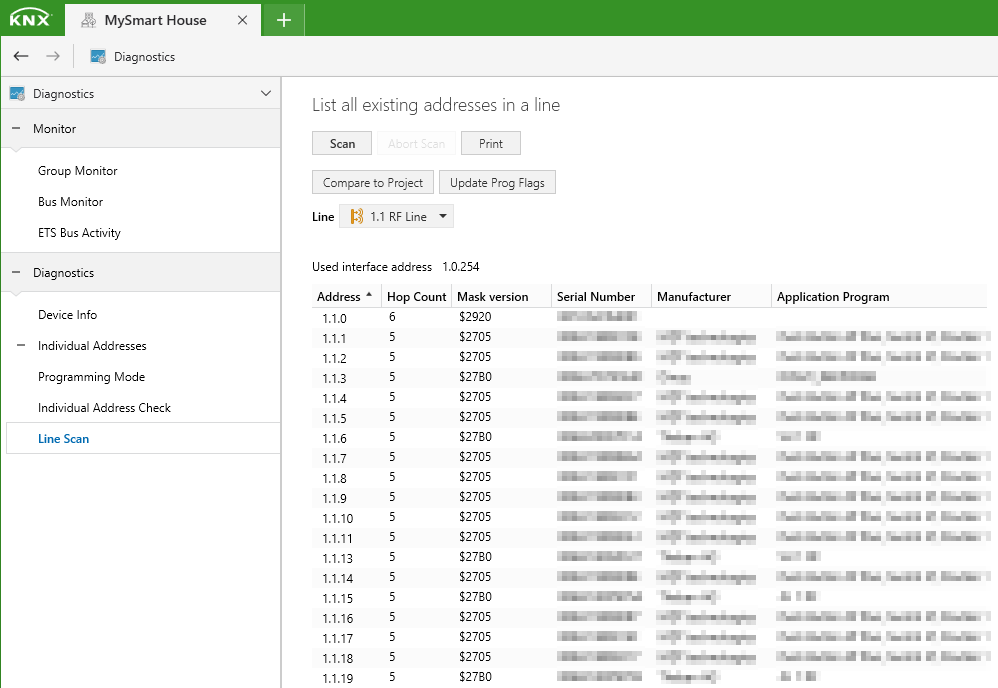

Knappen Avsök linje visar dig vilka individuella adresser som redan har tilldelats till en linje.
Om du vill ta reda på vilka individuella adresser som redan har tilldelats till en linje kan du klicka på knappen Avsök linje efter att ha valt 'Linje' som du vill avsöka.
De individuella adresserna som fysiskt har hittats på den specifika linjen kommer att visas, samt maskversionen för motsvarande apparat.
Detta kan ta lite tid så du kan avbryta avsökningen genom att trycka på knappen 'Avbryt avsökning' när du har den information som du söker efter.
Skanningsläget är nu baserat på medeltypen och vägen från gränssnittet till det valda målet, linje/segment. Som standard är det 'Snabb' om något av följande gäller:
- målets medietyp är RF eller PL
-målets medietyp är IP och routinggränssnitt är tillgängligt/valt
- målets medietyp är TP och gränssnittet är TP (USB eller IP-tunnel) och gränssnittet är på samma linje/segment
Jämför med projekt

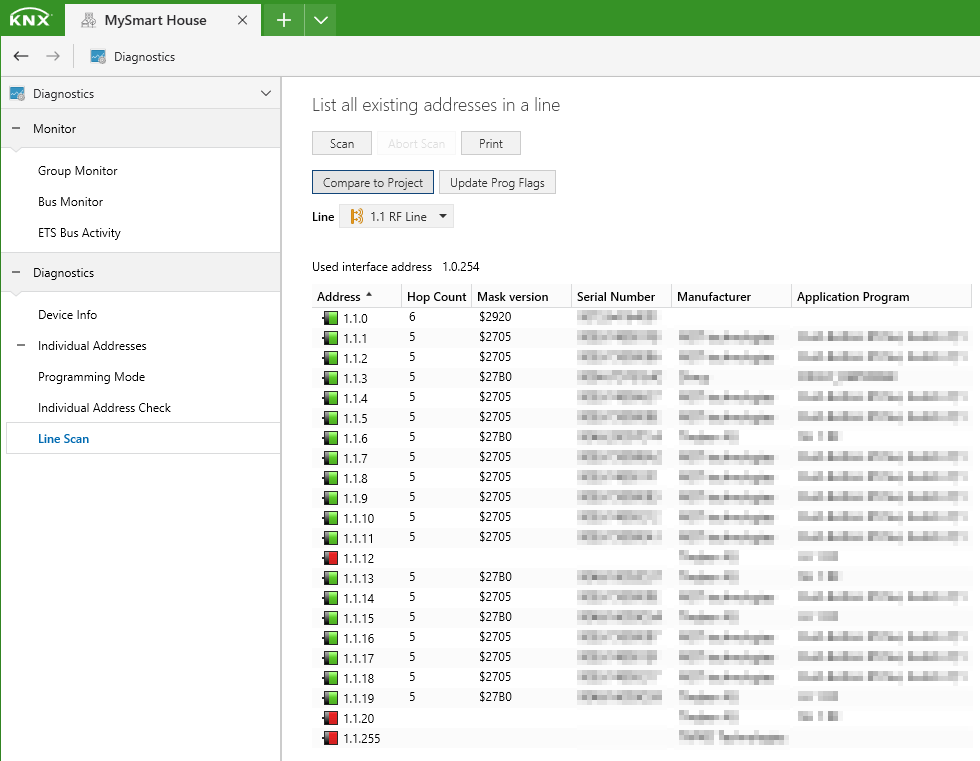

När linjeavsökningen är slutförd visas knappen 'Jämför med projekt'. Den jämför avsökningsresultatet med ETS-projektet.
| Ikon | Beskrivning |
|---|---|
| Apparaten har hittats både i ETS-projektet och på den aktuella linjen. | |
| Apparaten har hittats i ETS-projektet men har inte hittats (inget svar) på den aktuella linjen. | |
| Apparaten har hittats på den aktuella linjen, men är inte konfigurerad i ETS-projektet. | |
| Apparaten har hittats men det kan vara en apparat med secure med en okänd nyckel |
Uppdatera programflaggor
När linjeavsökningen är slutförd visas knappen 'Uppdatera programflaggor'. Den sätter 'Adr'-flaggan (= individuell adress programmerad) för alla apparater i det nuvarande ETS-projektet för vilka avsökningen var positiv (de markerade med den gröna ikonen).
De tre funktionerna, dvs. 'Programmeringsläge', 'Individuell adress-kontroll' och 'Linjeavsökning' kan inte köras samtidigt. När en av de startas inaktiveras tillfälligt de andra två, tills den aktiva funktionen stoppas eller slutförs.
