Funktionen apparatinfo används främst för att kontrollera om:
- korrekt applikationsprogram har programmerats till en bussapparat eller
- att lämplig applikationsmodul har monterats
ETS kommer automatiskt aktivera bussanslutning för att läsa ut delar av apparatens minne. Datan kommer analyseras och resultatet visas.

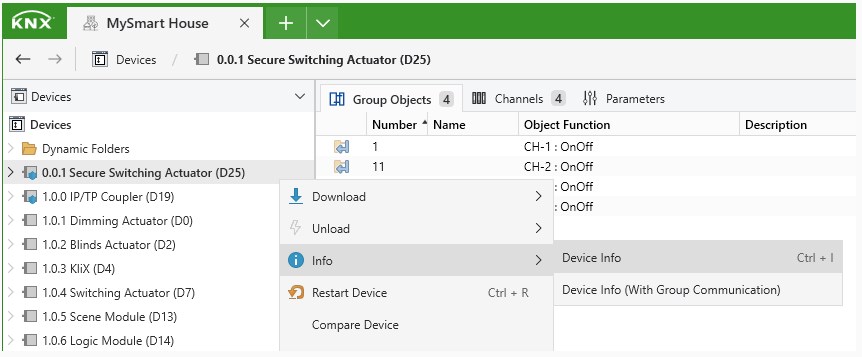

Apparatinfo kan startas genom:
- ett högerklick på apparaten 'Info > Apparatinfo eller Apparatinfo (med gruppkommunikation)'
- kontextverktygsfältet 'Info > Apparatinfo eller Apparatinfo (med gruppkommunikation)'
- i menyn 'Diagnostik > Apparatinfo'
För att läsa ut gruppadresserna som har förbundits med apparatens alla gruppobjekt kan man välja alternativet '... med gruppkommunikation', så att resultatet även inkluderar denna information. Konkret så finns det två typer av apparatinfo, dvs. 'Apparatinfo' och 'Apparatinfo (med gruppkommunikation)'. När det senare alternativet väljs läses också gruppadresserna förbundna till gruppobjekten.
Visning av resultat

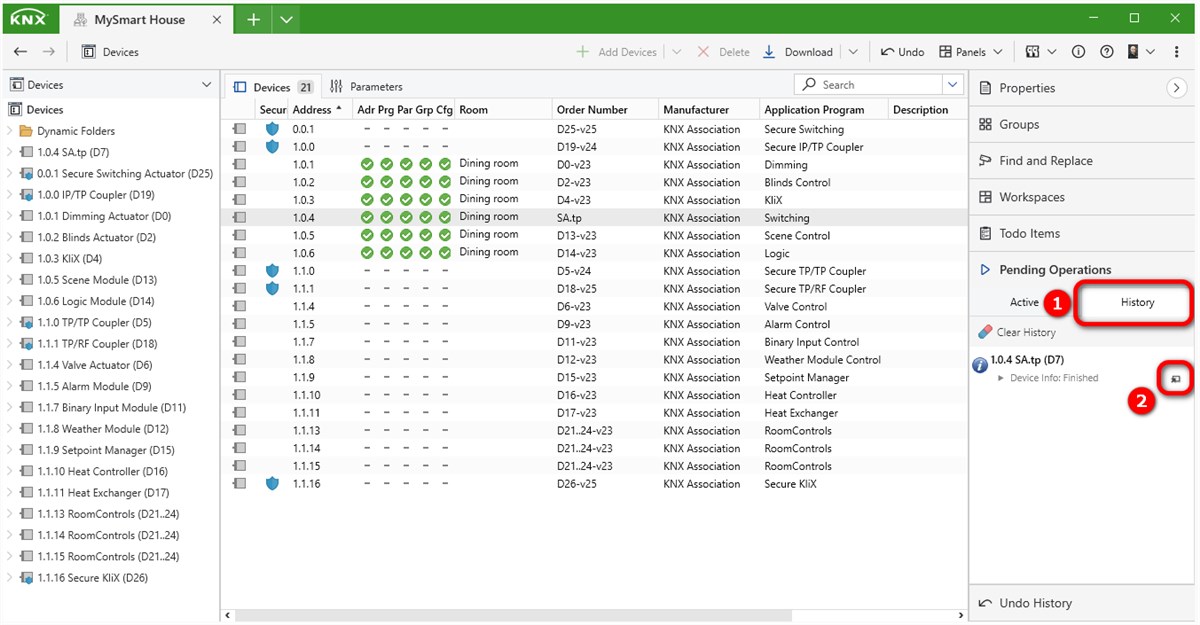

När apparatinfo startas, öppnas 'Pågående operationer' i sidomenyn och åtgärden (dvs. Apparatinfo: slutförd) visas. Klicka på fliken 'Historik' och sedan ikonen för att visa resultatet av apparatinfon. Detta öppnar ett nytt modalt fönster.
Menyrad
| Menyobjekt | Beskrivning |
| Spara | Gör det möjligt att spara resultatet i HTML-format. |
| Skriv ut | Tillåter utskrift av resultatet. |
| Stäng | Stänger fönstret med resultatet. |

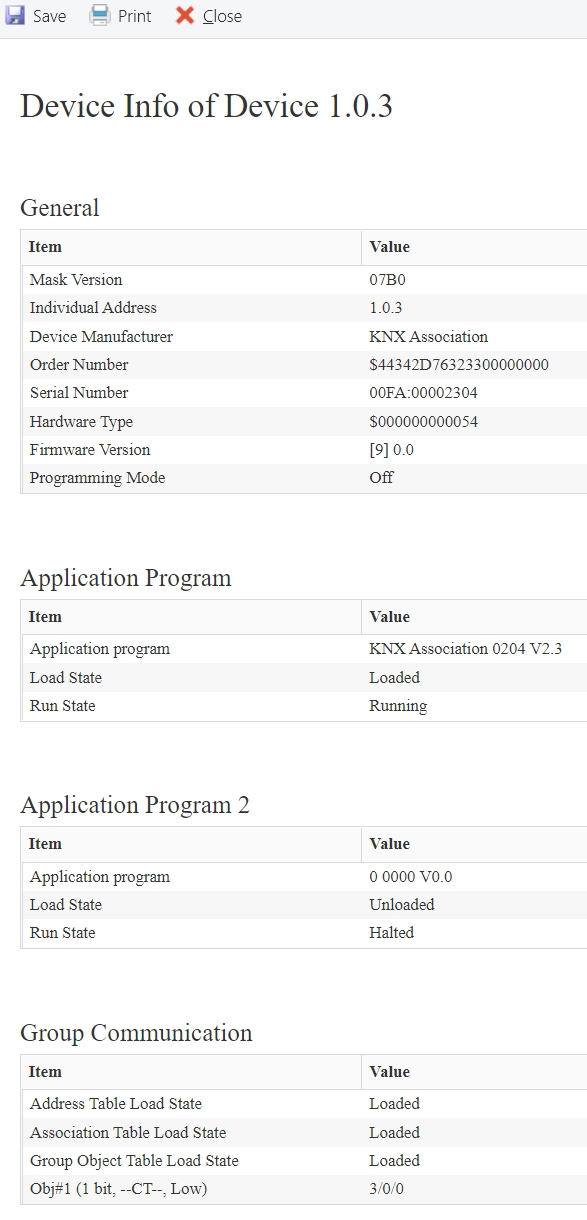

Innehåll
Apparatinformationen visas i formaterad och oformaterad form, dvs. en gång som ett numeriskt värde och en gång som en tolkning av det numeriska värdet. Detaljer om hur resultatet tolkas ingår i KNX-specifikationerna. Beroende på apparatens maskversion kommer det finnas mer eller mindre information. Här listas endast de generella betydelserna:
| Allmänt | Beskrivning |
| Maskversion | Apparatens nuvarande maskversion |
| Individuell adress | Apparatens individuella adress |
| Apparattillverkare | Namn på tillverkaren av apparaten |
| Beställningsnummer | Beställningsnummer, om det r angett av tillverkaren i läsbar/avkodningsbar form (annars hexadecimalt) |
| Serienummer | Apparatens unika hårdvaru-ID |
| Firmware-version | Apparatens firmware-version |
| Busspänning | Busspänning uppmätt av apparaten |
| Programmeringsläge | Status för programmerings-LED |
| Körningsfel | Fel i apparaten när programmet körs (om inget fel finns → OK) |
| Hårdvara PEI-typ | Hårdvarans adaptertyp |
| Applikationsprogram | Beskrivning |
| Applikationsprogram | Applikationsprogramnamn + version |
| Programmeringstillstånd | Status för apparatens programmering |
| Körningstillstånd | Status för applikationsprogrammet (t.ex. stoppad, körs, pausad) |
| Mjukvara PEI-typ | Beteckning av den konfigurerade adaptertypen (om PEI-typ = 01 så är det en ogiltig adaptertyp) |
| Gruppkommunikation | Beskrivning |
|
Status för tabeller med text/värde (om det är tillgängligt i apparaten eftersom gruppadress/gruppobjekt har skapats) |
| Gruppobjekt |
Objektnummer; (objektstorlek/flaggor/prioritet)
|
För kopplare kommer du se information om kopplartypen och dess egenskaper, som 'max routing APDU-längd', nuvarande routing-konfiguration (t.ex. huvudlinje --> underlinje), säkerhetsinställningar (om några) etc.
För vissa apparater är det inte möjligt att läsa gruppkommunikationen alls, oberoende av om det finns gruppadresser eller gruppobjekt för apparaten. I detta fall visas informationen för gruppkommunikation (gruppobjekt) som 'inte implementerad'.
Apparater med olika egenskaper och funktioner urskiljs i KNX med hjälp av den så kallade maskversionen, vilket innebär att varje KNX-apparat har en definierad identifierare. Okänd maskversion (t.ex. för nya apparater under utveckling) visas inte när funktionen apparatinfo används i ETS.
