Guiden Online-feldiagnostik gör det möjligt att kontrollera eventuella installations-fel på funktionsnivå, dvs. på gruppadressnivå.
Notera att det måste finnas en anslutning till bussen för att utföra diagnostiken.

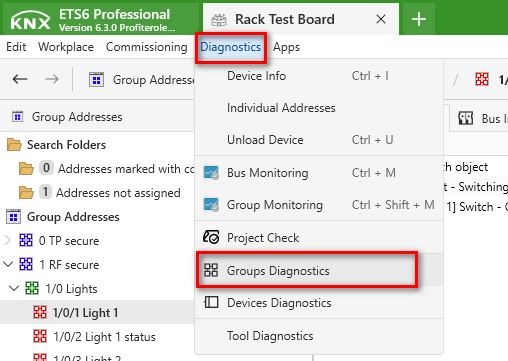

Online-feldiagnostik kan startas via projektmenyn 'Diagnostik' > Online-feldiagnostik
Det finns fyra olika steg som kontrolleras under diagnostiken:
- Välj gruppadresser
- Kontrollera apparater
- Skicka/Ta emot
- Busstrafikanalys
Innan du startar guiden måste ett eller flera element väljas så att diagnostiken kan utföras:
- Gruppadresser (även områden på högre nivå)
- Gruppobjekt
- Apparater
I guiden kan endast en gruppadress åt gången kontrolleras. Välj en enstaka gruppadress att kontrollera och fortsätt. När kontrollen är klar kan du gå bakåt i guiden till sidan där du kan välja nästa gruppadress att kontrollera.

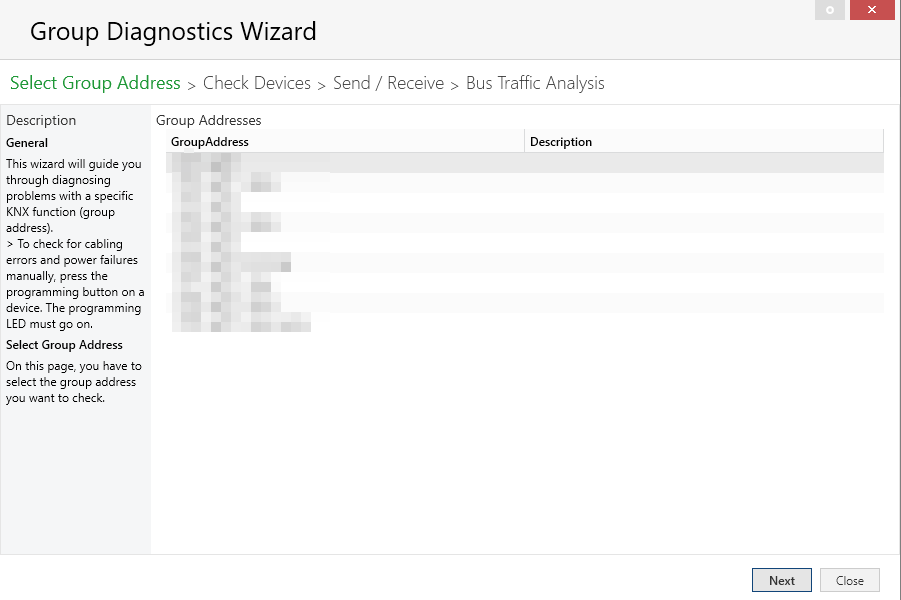

Välj gruppadresser
Kontrollera apparater

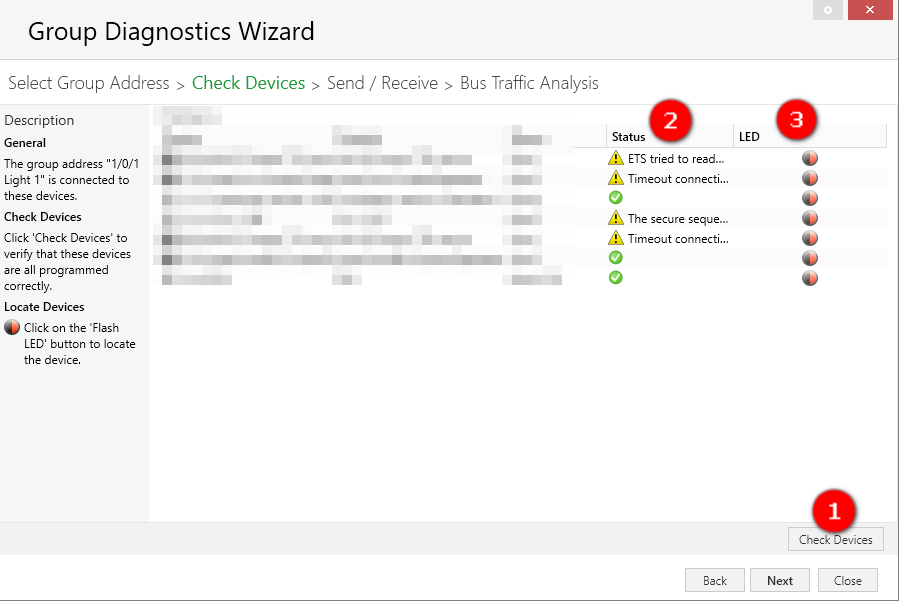

För att verifiera att de listade apparaterna är programmerade korrekt klickar du på knappen 'Kontrollera apparater' (1). Notera att det inte är möjligt att avbryta kontrollen när denna knapp har använts. För att hitta apparaten i installationen, välj apparaten i listan och klicka på motsvarande LED-ikon (3) bredvid den.
Resultat
Resultatet av kontrollen visas som en ikon med olika färg i statuskolumnen (2):
| Ikon | Beskrivning |
|
|
Om alla kontroller har utförts framgångsrikt och har visat sig vara i ordning. |
|
|
Om minst en kontroll har misslyckats helt. Det exakta felet inkluderas i texten. |
|
|
Om ingen av kontrollerna helt har misslyckats men minst en kontroll gav ett oavslutat resultat (exempel: en apparat med en plug-in har inte stöd för de avsedda gränssnitten och standardvarianten av kontrollen misslyckades). En indikation av vad som kan vara fel inkluderas i texten. |
Feltexten inkluderar både det som har konstaterats vara inkonsekvent och vilka åtgärder som kan vidtas av användaren. En detaljerad förklaring av steget 'Kontrollera apparater' finns i Online-feldiagnostik (detaljerad).
Skicka/Ta emot

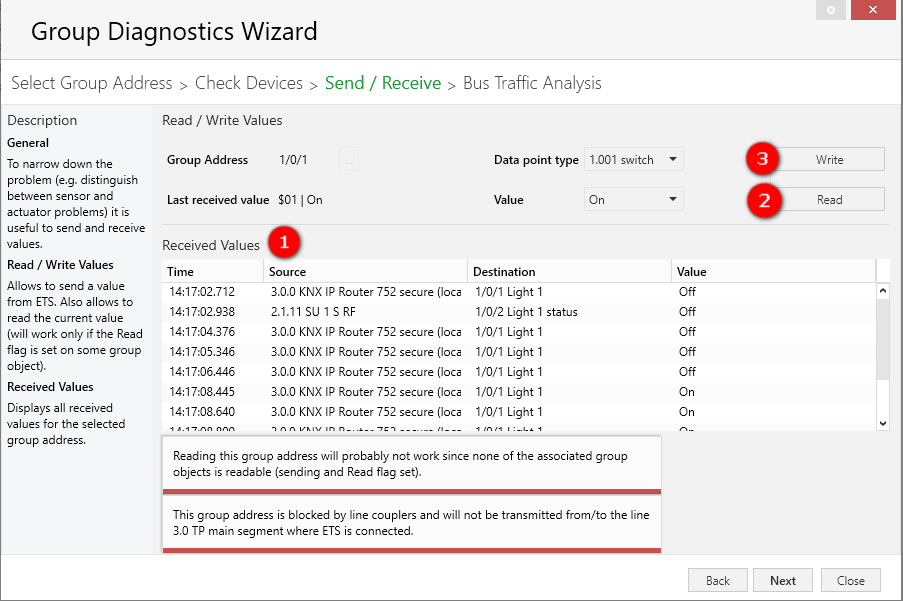

Denna funktion erbjuder möjligheten att ange datapunktstyp samt värdet för den användbara datan och skicka den till bussen via knappen 'Skriv' (3). När du klickar på knappen 'Läs' (2) kan du läsa de olika mottagna värdena i fönstret 'Mottagna värden' (1). En detaljerad förklaring av steget "Skicka/motta värden" finns i Gruppdiagnostik (detaljerad).
Busstrafikanalys

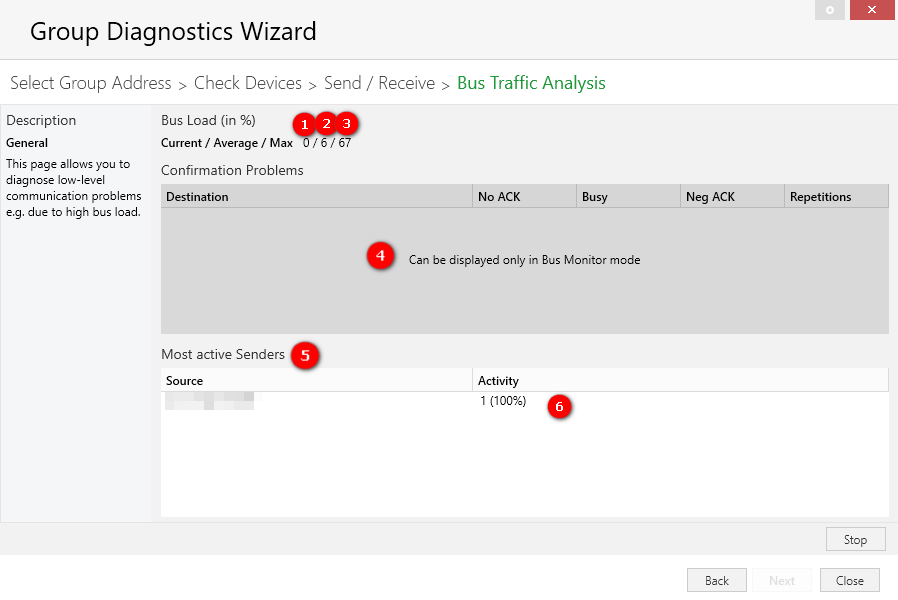

Denna funktion kommer att analysera antalet telegram som skickas på bussen när knappen 'Starta spårning' har tryckts. Siffror för bussbelastning anges som relativa värden (%) och bekräftelseproblem listas här.
- Nuvarande (1) = anger den nuvarande bussbelastningen i procent
- Genomsnitt (2) = informerar dig om den genomsnittliga bussbelastningen sedan starten av inspelningen
- Max (3) = indikerar den maximala bussbelastningen under inspelningen
Om möjligt växlar guiden till bussövervakningsläge. Om detta inte är möjligt (eftersom en annan anslutning är öppen eller bussgränssnittet inte stöder bussövervakningsläge) visas ett meddelande som säger att vissa funktioner inte är tillgängliga (4).
Fönsterdelen 'Bekräftelseproblem' informerar om:
- vilka gruppadresser som inte kvitterats av minst en mottagare (och därmed repeteras);
- kvitteras negativt av minst en mottagare;
- om ett grupptelegram besvaras med kvittensen Upptagen av minst en mottagare.
I botten av fönstrer, dvs. 'Mest aktiva sändare' (5) informeras om vilka apparater som bidrar till busstrafiken.
Varning: En bussbelastning som överstiger 50 % kan leda till ökade kommunikationsproblem (sporadiska störningar) i KNX-installationen (6).
En detaljerad förklaring av steget 'Busstrafik analys' finns i Online-feldiagnostik (detaljerad).
