Med funktionen Kontrollera projekt kan flera projektkontroller utföras med hjälp av en guide. Guiden Kontrollera projekt kommer att leda dig genom processen att kontrollera ditt projekt mot vanliga regler vid KNX-planering och design.
Detta är en kontroll offline. ETS kommer inte att ansluta till bussen.

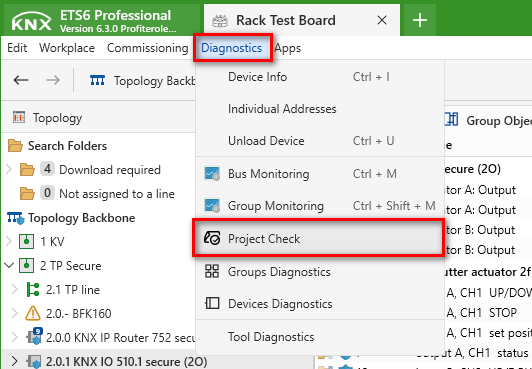

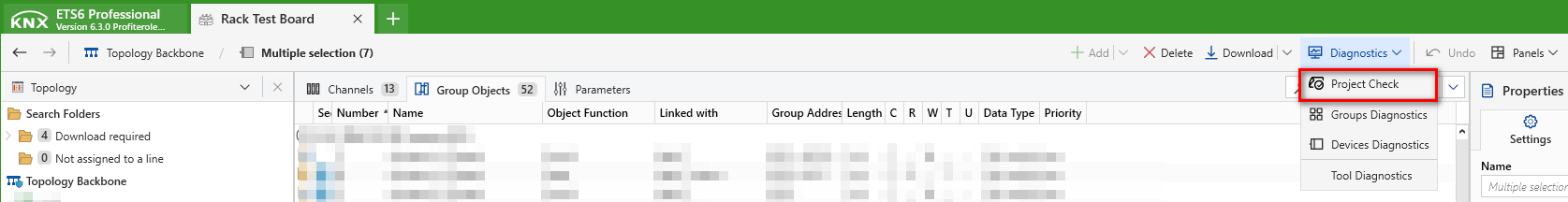

Projektkontrollen kan startas via de 3 prickarna i verktygsfältet.
Det finns 5 olika nivåer som kontrolleras i ett projekt.
- Kontrollera apparater
- Kontroll av gruppadresser
- Kontrollera topologi
- Kontrollera produktinformation
- Kontroll av projekt som importerats från tidigare versioner av ETS

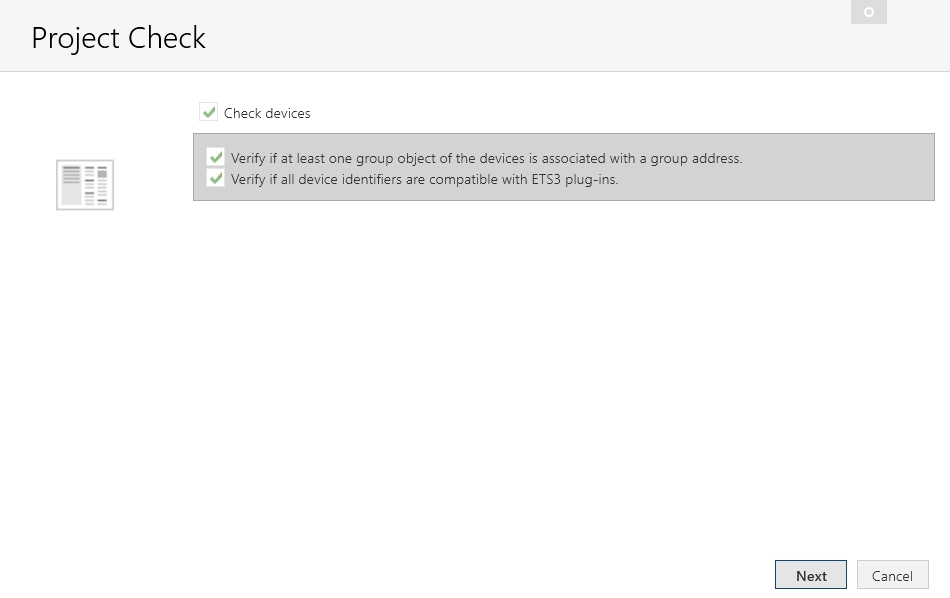

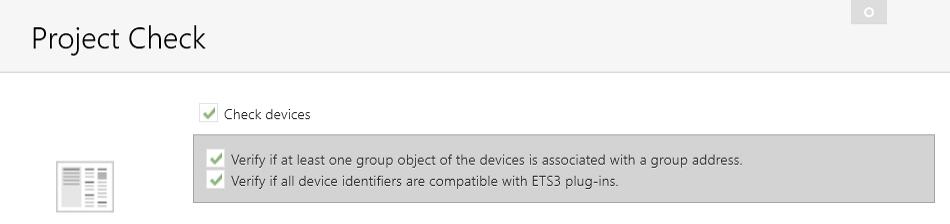

Kontroll av apparater
Vad verifierar en kontroll av apparater?
- Om minst ett gruppobjekt för apparaterna är förbunden med en gruppadress
- Om alla apparaters identifierare är kompatibla med ETS3-plug-in

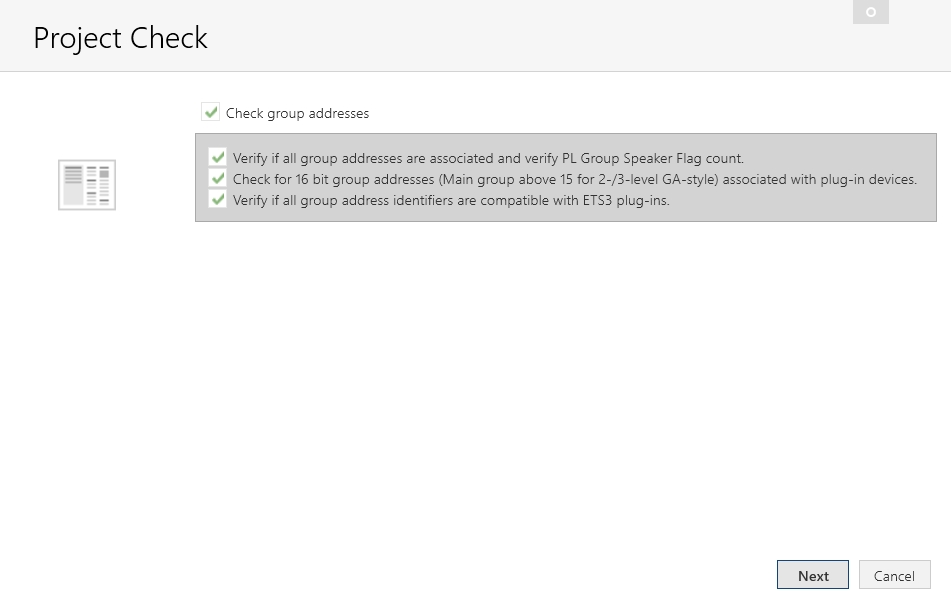

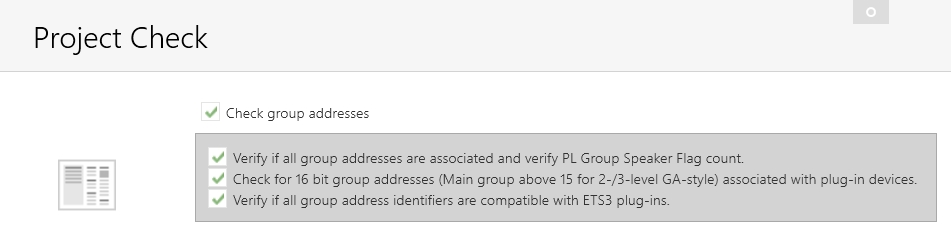

Kontroll av gruppadresser
Vad verifierar en kontroll av gruppadresser?
- Om alla gruppadresser används (förbundna med minst ett gruppobjekt)
- Om utökade gruppadresser är förbundna med apparater med plug-in
- Om alla gruppadressers identifierare är kompatibla med ETS3-plug-in

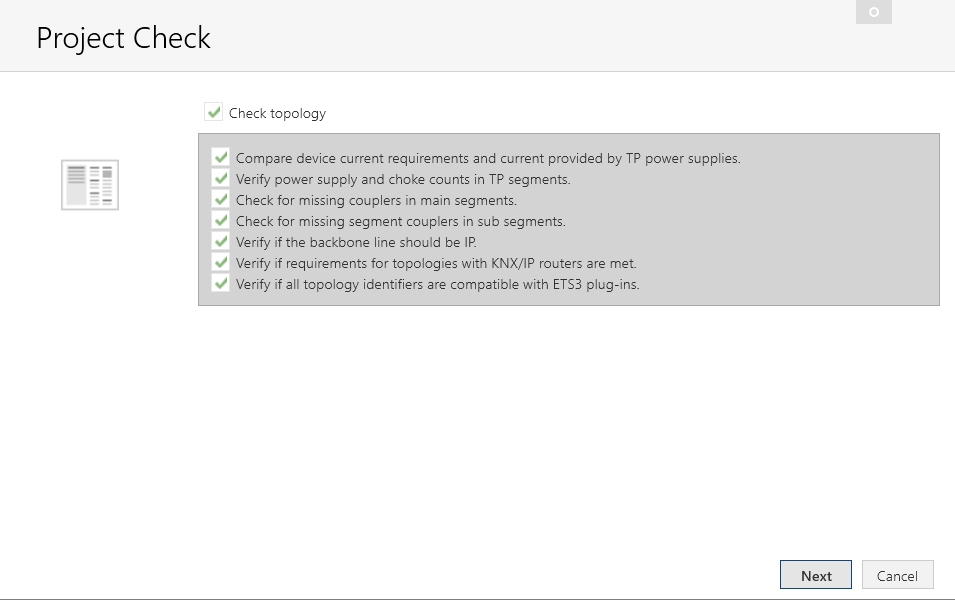

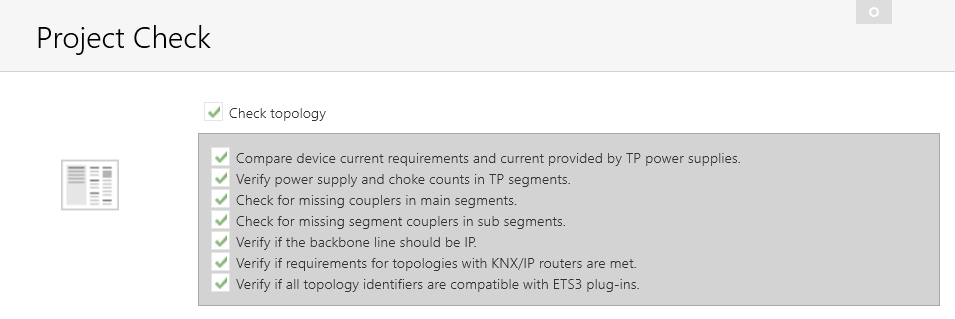

Kontroll av topologi
Vad verifierar en kontroll av topologin?
- Jämför apparaters strömförbrukning och ström som tillhandahålls av TP spänningsförsörjningar
- Om informationen gällande strömförbrukning är tillgänglig för en apparat så används den; annas används ett snitt på 10mA
- Om informationen gällande strömförbrukning är tillgänglig för spänningsförsörjningen så används den; annas används ett snitt på 320mA
- Strömförsörjning och drossel räknas i TP-segment
- Om det saknas kopplare i huvudsegment
- Om det saknas segmentkopplare i undersegment
- Om områdeslinjen borde vara IP
- Om kraven gällande topologi med KNX/IP-routrar är uppfyllda
- Om alla topologiska identifierare är kompatibla med ETS3-plug-in

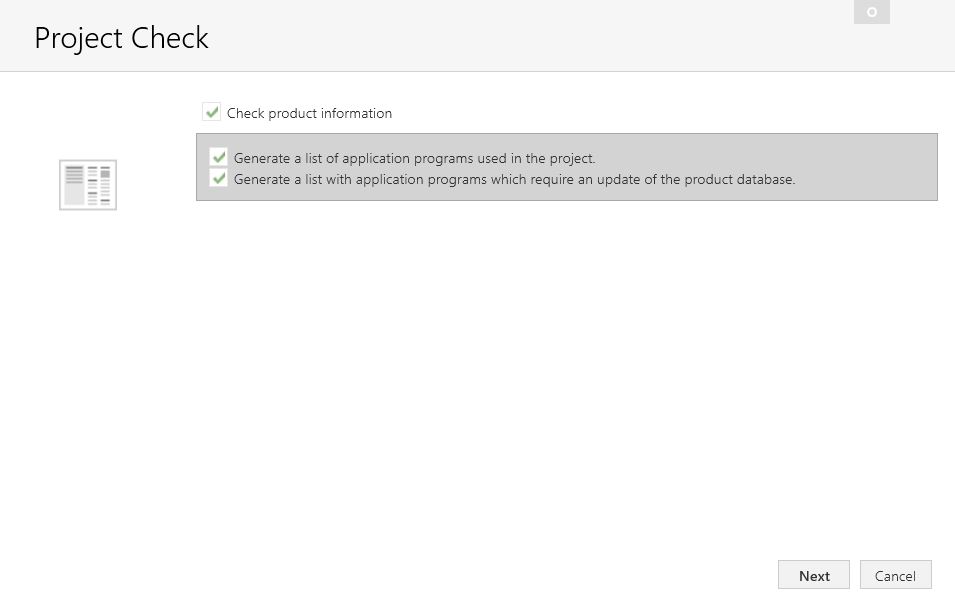

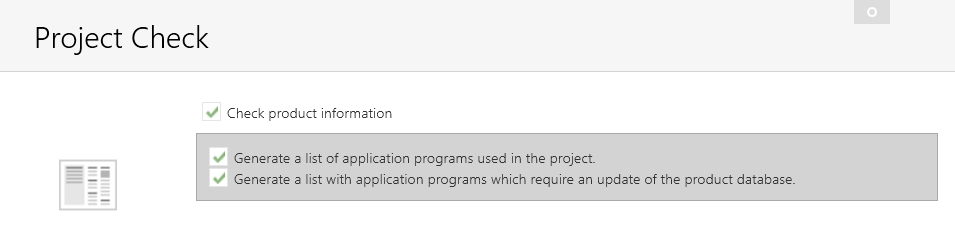

Kontroll av produktinformation
I vissa fall finns en uppdatering av en KNX produktdatapost tillgänglig, innehållande förbättringar eller buggfixar för samma produktversion. Med hjälp av denna kontroll kan en lista som visar alla sådana apparater skrivas ut. Listan innehåller också 'fingeravtryck' för apparaterna (sedda kan användas av tillverkaren för att sklija mellan olika varianter av en apparat, även när versionen är den samma).

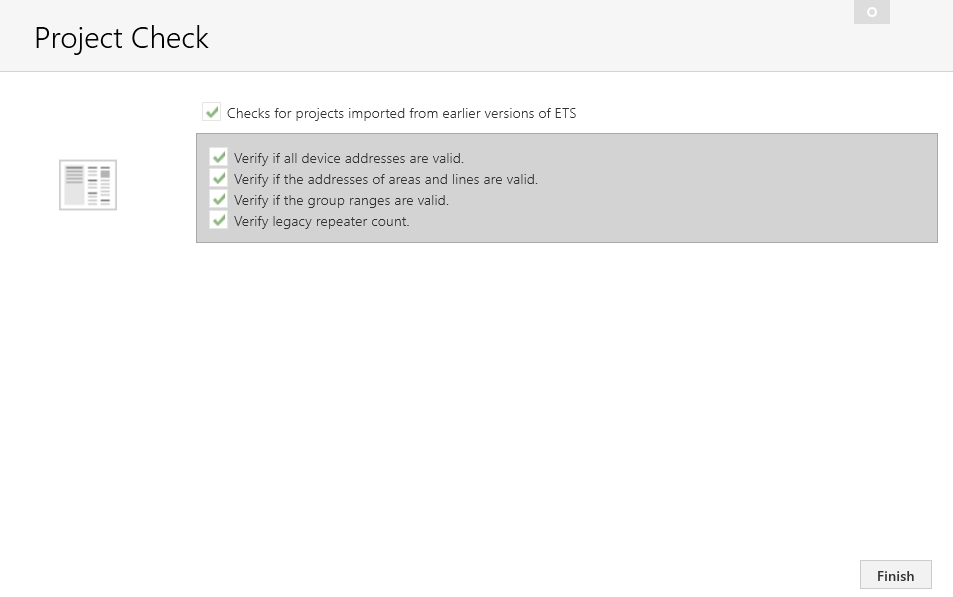

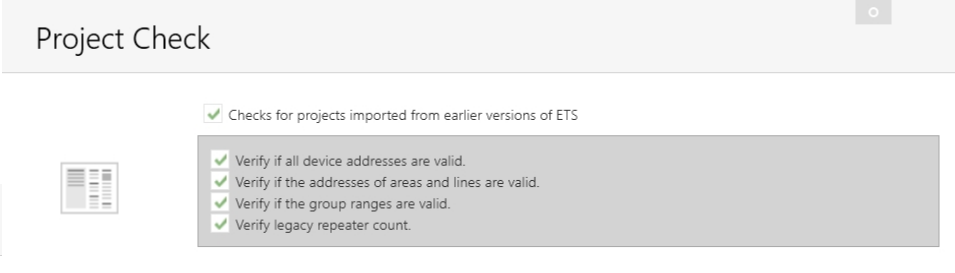

Kontroll av projekt som importerats från tidigare versioner av ETS
Vad verifierar en kontroll av projekt som importerats från tidigare versioner av ETS?
- Om alla apparatadresser är giltiga
- Om adresser för områden och linjer är giltiga
- Om gruppadressintervall är giltiga
- Antalet äldre förstärkare
Resultatet visas i samma fönster och kan sparas, kopieras och skrivas ut.
Alla kontroller kan avaktiveras globalt och de enskilda stegen i kontrollerna kan avaktiveras i respektive flik.
