Projektguiden guidar dig genom projektskapandet steg för steg där du använder antingen fördefinierade projektmallar eller de du själv skapat. En mall liknar en 'konfigurering' och inkluderar element för hela byggnadsstrukturen, som antal och namn på våningar och rum samt deras beskrivningar. Dessutom skapas fördefinierade gruppadresser som senare används för förbindning till gruppobjekt.
Det finns tre steg i projektguiden som kan startas med knappen 'Starta projektguiden':

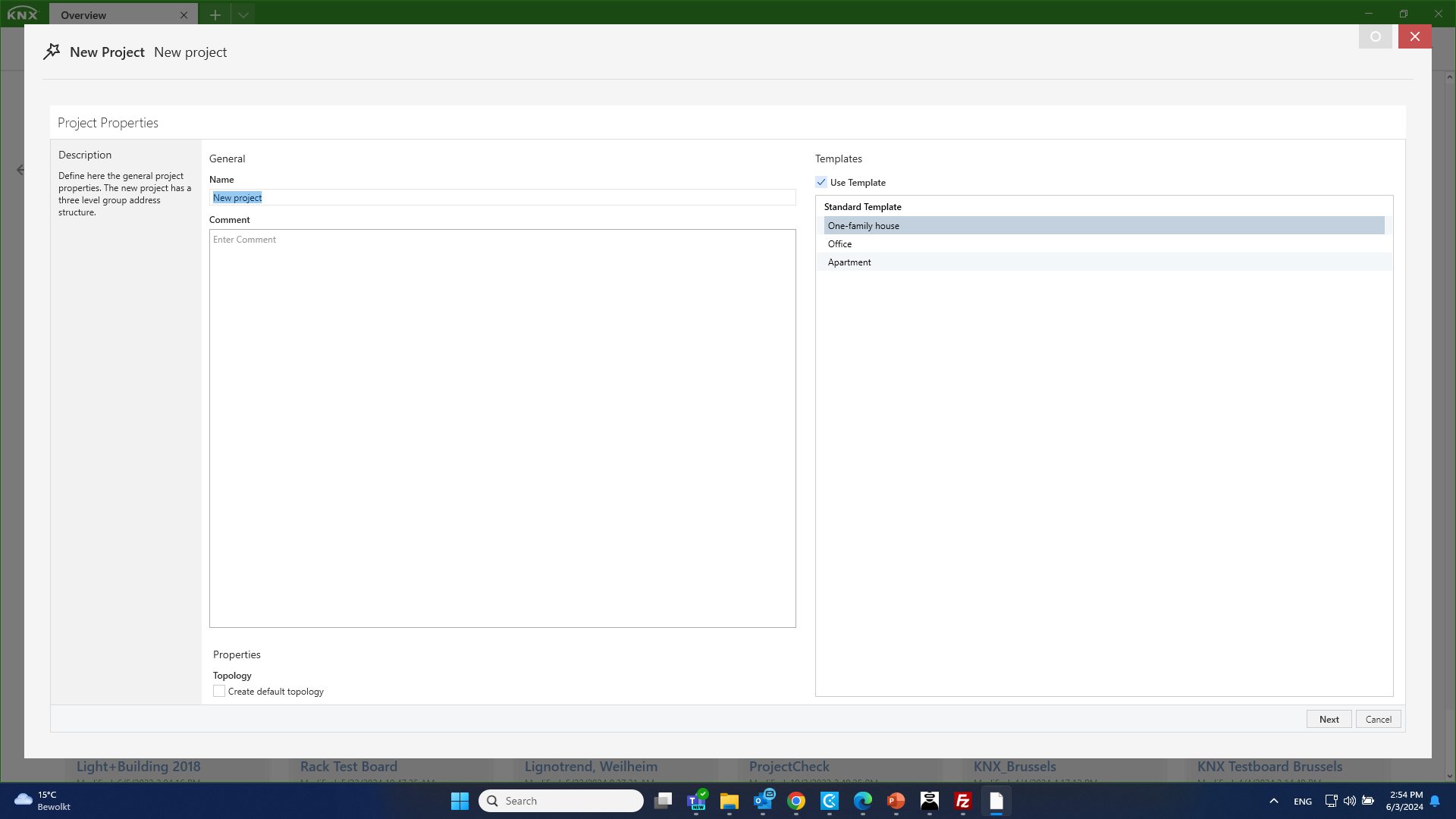

Steg 1: Projektegenskaper
Detta är samma för alla tre typer av mallar.
Allmänt
Ange projektnamn och, valfritt, en kommentar.
Egenskaper
Specificera topologin och mediet (TP är valt som standard).
Mallar
A. Nytt projekt (utan mall)
Skapar ett nytt tomt projekt. Du kan spara det och använda det senare under punkt C. Endast byggnadsnamnet är fördefinierat. Varje steg i guiden tillåter dig att lägga till de delar du behöver för ditt projekt.
B. Standardmall
Du kan välja mellan tre fördefinierade mallar, vilka innehåller olika element och fördefinierade funktioner och funktionstyper:
- Enfamiljshus: 3 våningar, varje med 8, 5, 3 rum
- Kontor: 2 våningar, varje med 10 eller 1 rum
- Lägenhet: 1 våning med 7 rum
C. Användardefinierad mall
Projektmallar skapade och sparade tidigare av användaren kan återanvändas här.

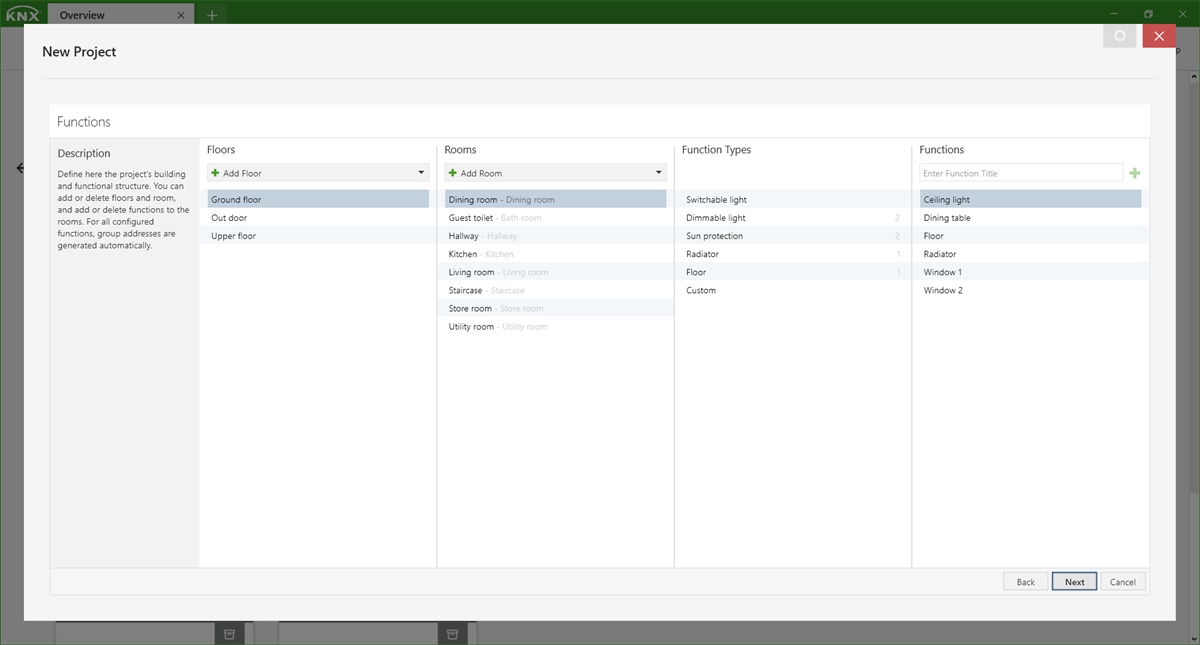

Steg 2: Funktioner
Byggnadsstrukturen för din KNX-installation kommer konfigureras i detta steg. Beroende på den valda mallen i steg 1 är olika funktioner tillgängliga. Om du har valt mall A ska du ange alla definitioner här själv. Om du har valt alternativ B eller C:
- Byggnadens namn kommer vara fördefinierat, men kan redigeras senare,
- och fördefinierade byggnadsdelar och funktioner skapas vilka kan döpas om, utökas eller raderas av användaren senare. Motsvarande gruppadresser skapas också (inte synligt vid denna punkt).

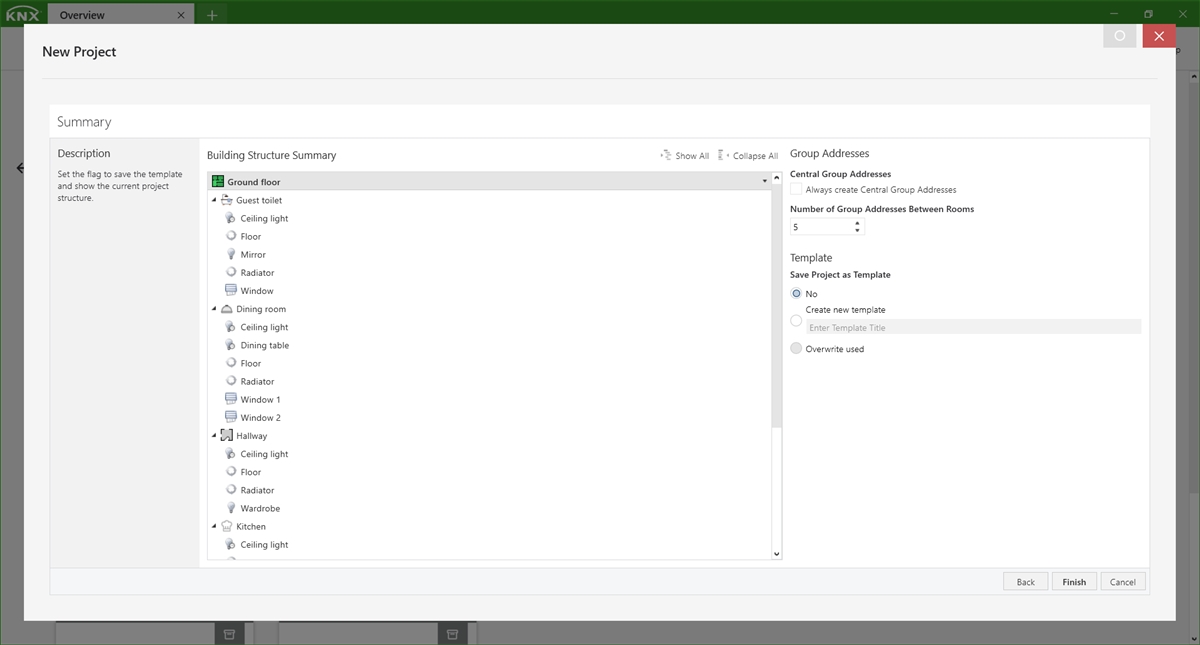

Steg 3: Sammanfattning
Sammanfattning byggnadsstruktur
Visning av de inställningar som gjorts i föregående steg.
Gruppadresser
Två alternativ kan väljas:
-
Skapa alltid centrala gruppadresser: Skapar centrala gruppadresser (oavsett om de kommer användas) om
- alternativet är valt
- minst två funktioner finns i ett rum.
- Antalet gruppadresser att lämna lediga mellan rum: Du kan lämna luckor mellan gruppadresser för att möjliggöra framtida tillägg av för närvarande okända funktioner. Detta säkerställer att nya funktioner inte behöver använda gruppadresser i ett helt annat intervall.
Mall
Här är det möjligt att spara projektet som en mall med användardefinierat namn för senare användning.
När knappen 'Avsluta' klickas försöker guiden att skapa projektet och informerar dig om det var framgångsrikt eller inte. Projektet kommer nu visas (med det valda namnet) i listan lokala projekt.
