Den här artikeln omfattar följande aspekter:
Bakgrundsinformation

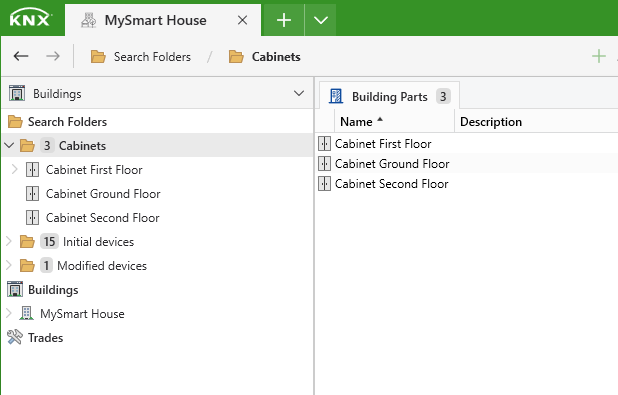

Sökmappar är 'konfigurerbara' vyer för ETS projektdata. Alla sökmappar finns övre delen av trädvyn. Beroende på det valda fönstret ger ETS flera olika sökmappar som inte kan raderas. Framför varje sökmapp finns ett tal som indikerar antalet resultat i mappen.
Undantag är det sökmappar som har gruppobjekt som resultat. För dessa finns inget summerat antal.
Notera att sökmappar inte är projektspecifika. De sparas i en (användarspecifik) konfigureringsfil på datorn och därmed har varje inloggad användare sina egna sökmappar.

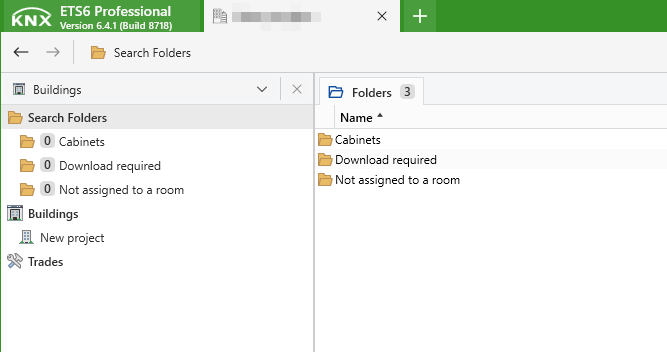

Följande sökmappar är tillgängliga i följande fönster:
Byggnader/Topologi
| Sökmappens namn | Visar resultat |
|---|---|
| Centraler | Centraler från hela projektet. |
| Initial-apparater | Apparater som ännu inte har programmerats*, egenskaper för dessa apparater är:
> Ingen av programmeringsflaggorna är satta |
| Ändrade apparater | Apparater, programmerade med individuell adress, men efteråt har vissa egenskaper ändrats och därmed vissa programmeringsflaggor. |
Gruppadresser
| Sökmappens namn | Visar resultat |
|---|---|
| Adresser markerade med kommentarer | Gruppadresser med extra användarspecifika kommentarer |
| Adresser inte tilldelade | Gruppadresser som inte är förbundna till något gruppobjekt (föräldralösa) |
Apparater
| Sökmappens namn | Visar resultat |
| Initial-apparater | Apparater som ännu inte har programmerats*, egenskaper för dessa apparater är:
> Ingen av programmeringsflaggorna är satta > aka 'Otilldelade apparater' |
| Ändrade apparater | Apparater, programmerade med individuell adress, men efteråt har vissa egenskaper ändrats och därmed vissa programmeringsflaggor. |
| Inte tilldelad en linje | Apparater utan individuell adress, adress är (-.-.-) |
| Inte tilldelad ett rum | Apparater som inte är tilldelade till ett rum eller anläggningsfunktion (motsvarande kolumner i fönstret Apparater är tomma) |
Tips för sökmappen 'Initiala apparater'
- 'Dummy-apparater' visas inte (även om de har en individuell adress och ett applikationsprogram), i praktiken programmeras de aldrig och kommer därför alltid vara kvar i listan (kriterienamn="Dummy/dummy" eller maskversion = 1)
- Parkerade apparater visas inte
- Apparater utan en individuell adress (och därav utan eget applikationsprogram) visas inte (t.ex. spänningsförsörjningar utan applikationsprogram).
Skapa/redigera sökmappar
Ett nästan obegränsat antal sökmappar kan skapas i ETS.
Skapa
- Välj Sökmappar i rotmappen eller en sökmapp som redan finns.
-
Lägg till/Redigera/Ta bort
- Med hjälp av knappar
- Med hjälp av menyn Redigera
- Med hjälp av kontextmenyn (högerklick)
- Definiera egenskaper; Mappegenskaper och Mappkriterium
- Spara; ETS kommer att uppdatera träd-/listvyn; om det finns ett fel på grund av det definierade mappkriteriet kommer ETS att visa ett varningsmeddelande.
- Öppna; Öppnar sökmappen genom att välja den i trädvyn.
Redigera
Sökmappar kan redigeras genom att dubbelklicka på dem. Du kan radera anpassade sökmappar genom att trycka på tangenten DEL. Båda kommandona finns också tillgängliga via kontextmenyn (högerklick).
Sökmappar kan skapas i alla ETS-fönster utan hänsyn till deras innehåll (förutsatt att de generellt är tillgängliga där). Det är till exempel möjligt att skapa en sökmapp innehållande gruppadresser i topologifönstret.
- En sökmapp skapas i ett specifikt fönster visas endast i detta fönster. En dynamisk mapp som till exempel har skapats i gruppadressfönstret visas inte i topologifönstret.
- En sökmapp låter dig att konfigurera en kolumn i den resulterande vyn (eller listvyn) som visar alla adresser (individuell adress, gruppadresser).
Mappkriterier för sökmappar
Mappegenskaper
| Element | Beskrivning |
|---|---|
| Mappnamn | Användarvänligt namn, detta namn visas i trädvyn. |
| Mappen innehåller |
Grundläggande element som byggstenar för filterkriterier. ETS erbjuder följande grundläggande element:
När du har valt en av elementen listade ovan, kan motsvarande (grundläggande) elementegenskaper väljas som mappkriterium. Om du till exempel har valt gruppadresser kan endast egenskaper för gruppadresser väljas som mappkriterium (som adress, beskrivning, längd, ...). |
| Kommentar |
Om du ändrar grundelementet i alternativet <Folder contains> kommer alla befintliga <Filter criteria> för sökmappen att raderas. Ångra/gör om är inte möjligt för sökmappar. |
Mappkriterium
| OCH | Val 1 | Val 2 | Val 3 | Val av ytterligare villkor (- +) |
|---|---|---|---|---|
|
Grundläggande element | Jämförelseoperator |
|
Ett eller flera villkor kan läggas till detta kriterium eller tas bort från det som en ytterligare jämförelse. |
Förklaring
Beroende på Val 1 är följande jämförelseoperatorer tillgängliga för Val 2:
| Textelement | För operatorer som är baserade på strängar, till exempel {Innehåller; Innehåller inte; ...}, är textelementet inte skiftlägeskänsligt |
| Numeriska element | Värde-baserade operatorer som {Lika med; Större än; Mellan ...} |
| Boolska element | Boolska operatorer {Är; Är inte} med fördefinierad Val 3 {Sant; Falskt, och fasta definierade uppräknande värden} |
Begränsningar
- Varje egenskap för ett grundläggande element kan endast användas en gång i Val 1.
- Ett extra villkor för Val 1 kan läggas till med ett ELLER/OCH-villkor, samt som med en jämförande operator (Val 2). OCH-operatorn i detta fall kan endast användas för textvärden (OCH är meningslöst för olika icke-binära numeriska boolska värden eftersom resultatet alltid är tomt; 3 OCH 5 = FALSKT).
Exempel
Användningsexempel
Visa i topologifönstret alla apparater på linje 1.1 med en individuell adress mellan 10 och 20.
Tillvägagångssätt
(Linjeadress Lika med 1.1) OCH (Apparatadress Mellan 10-20)
Tillvägagångssättet (Apparatadress Större än 1.1.9) OCH (Apparatadress mindre än 1.1.21) är inte möjligt eftersom (Val 1) används två gångar.

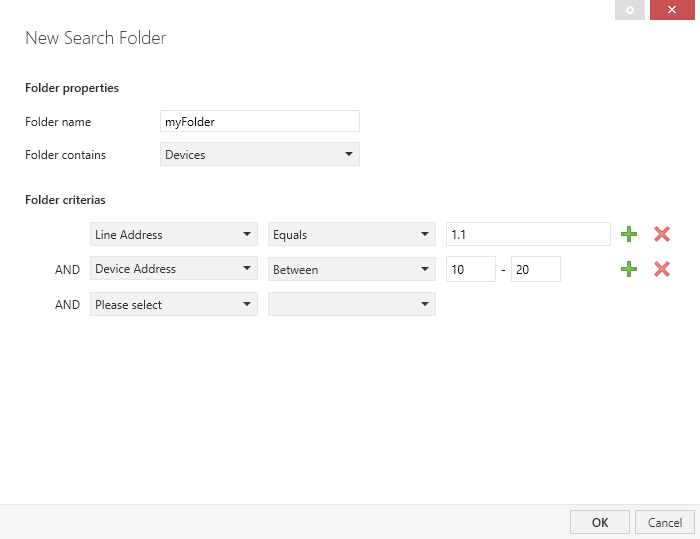

Lösning
- Öppna topologifönstret.
- Skapa en dynamisk mapp i trädvyn och ge den ett namn (t.ex. 'MinMapp').
- Mappen innehåller = 'Apparater'.
- Mappkriterium: 'Linjeadress' Lika med '1.1' OCH 'Apparatadress' Mellan '10-20'.
