Den här artikeln omfattar följande ämnen:
Bakgrundsinformation
Syfte
Med denna app är det möjligt att jämföra apparater från ett ETS-projekt med deras fysiska motsvarighet i den verkliga KNX-installationen. På så sätt kan individuella apparater, hela linjer och/eller områden (eller till och med hela ETS-projektet) jämföras. Det viktigaste användningsområdet är för att kontrollera funktionella skillnader (t.ex. på grund av manipulation/ändringar av tredje part) i installationen, t.ex. i händelse av ett garantiärende. Ett annat användningsområde är att säkerställa att nödvändiga ändringar har genomförts, t.ex. i samband med en säkerhetsrelaterad uppgradering.
Vilka apparater kan jämföras?
I princip kan alla registrerade/certifierade apparater med minst ett applikationsprogram 'ombord' jämföras, dvs. en KNX-drossel eller en KNX-förbindare kan inte jämföras. Det finns dock ett undantag: apparater med en plug-in av typ 'multi-pass' kan inte jämföras alls.
Tekniska detaljer
Efter att en apparat har blivit driftsatt av ETS är alla nödvändiga konfigurationsdata, som kallas 'minnesbild' (eller kort 'image') nedladdade till apparatens minne. Denna app har funktionaliteten att läsa tillbaka minnesbilden från apparaten (dvs. för att rekonstruera 'minnesbilden') för vilken den använder en process i två steg:
- Steg 1 - Grundläggande jämförelse
- Steg 2 - Utökad jämförelse
Steg 1 - Grundläggande jämförelse
Följande information läses ut från den fysiska apparaten i installationen och jämförs med appraten i ETS-projektet:
- dess maskversion (även känt som 'enhetsbeskrivare')
- ID för det aktuella laddade applikationsprogrammet
- laddningsstatus för det aktuella laddade applikationsprogrammet
Om den grundläggande jämförelsen misslyckas kommer den utökade jämförelsen inte att utföras. Den grundläggande jämförelsen misslyckas när:
- Maskversionen är okänd för ETS.
- Maskversionen inte matchar eller inte finns i kompatibilitetslistan.
- Applikationsprogrammets ID inte matchar, dvs. kombinationen tillverkarkod + apparattyp + apparatversion inte matchar.
- Laddningsstatus för applikationsprogrammet är satt till 'Inte laddat'.
Om en apparat har flera applikationsprogram gäller det här för alla applikationsprogram.
Steg 2 - Utökad jämförelse
Appen skapar två minnesbilder, en baserad på informationen som finns i ETS-projektet och den andra baserat på informationen läst från den fysiska apparaten. Appen jämför sedan båda minnesbilderna och genererar en lista med skillnader (om det finns några).
En skillnad innebär dock inte nödvändigtvis en funktionell ändring och/eller manipulering av apparaten.
Exempel: Ett standardvärde för ett scenario som laddas via ETS kan sedan modifieras av användaren (under drift), vilket måste betraktas som en 'tillåten' manipulering.
Aktivering
Följ dessa anvisningar för att aktivera appen:
- Köp en licens från MyKNX
- Licensiera den enligt beskrivning här
- Ingen ytterligare *.etsapp-fil måste installeras
Använd appen Device Compare i ETS

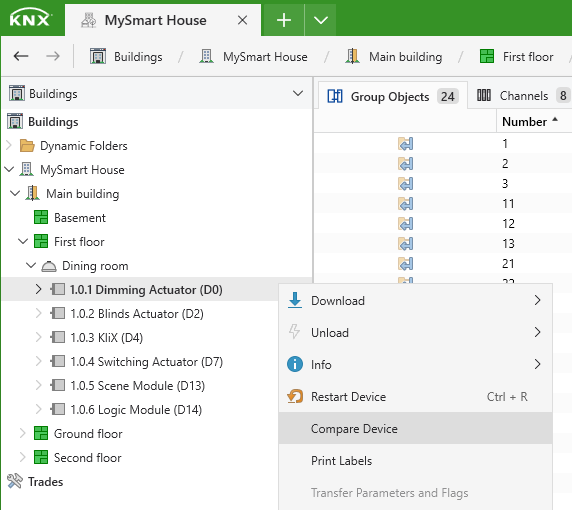

Funktionen kan startas via kontextmenyn för en eller flera apparater. Eftersom denna app läser ut data via bussen, kommer det att resultera i att åtgärder visas i sidomenyn (en per apparat).

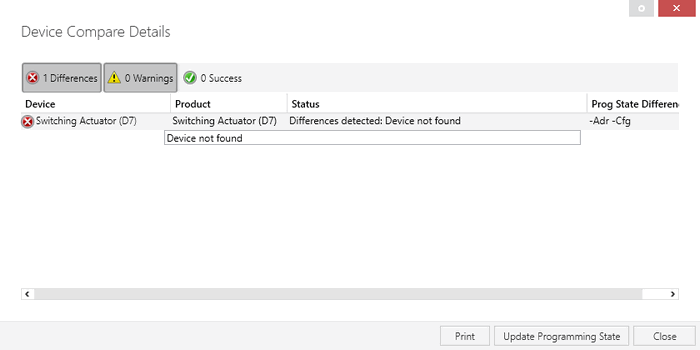

Skillnader som hittas visas i resultatfönstret per apparat.
Med knappen Uppdatera programmeringsstatus är det möjligt att matcha den fysiska apparaten i installationen igen med apparaten i projektet.
Denna knapp kommer påverka alla apaprater i listan.
Om programmeringsflaggorna (i ETS-projektet):
- appen återställer (vid behov) respektive programmeringsflaggor vid en felmatchning mellan den fysiska apparaten och apparaten i ETS-projektet.
- appen ställer in (vid behov) respektive programmeringsflaggor vid en matchning mellan den fysiska apparaten och apparaten i ETS-projektet.
Sammanfattningsvis finns det tre olika resultat möjliga för en apparat i ett projekt efter jämförelsen:
- Resultatet kan utvärderas: visas i grönt eller rött.
- Resultatet kan inte utvärderas: visas i gult.
- Inget resultat eftersom apparaten inte kan eller bör jämföras. (visas som en varning)
