Om en enstaka apparat (eller flera identiska apparater) väljs i trädvyn eller listvyn kan du komma åt parameterinställningarna genom att klicka på fliken 'Parametrar' i övre delen av listvyn.
Visning av parametrar
Valen av alternativ för apparatens parametrar är beroende på tillverkaren och varierar enligt det applikationsprogram som används. Det finns två typer av visning för parametrar (eller bättre, visningsvarianter).
| ETS standardvisning |
Standardparametrar eller möjliga extra funktioner (tillgängliga via DCA:er) visas inbäddade i ETS huvudfönster. Visningen styrs helt av ETS i detta fall. Parametrarnas trädvy till vänster kan vara anlogt med trädvyn - expanderad/kollapsad. |
| Plug-in dialog | Parametrar visas i ett separat plug-in-fönster. Visningen styrs helt av plug-in-programmet i detta fall. Detaljer för plug-in och befintliga plug-in-typer kan hittas här. |
Redigera parametrar
Parameterinställningar kan redigeras i parameterfliken i listvyn. Tre viktiga funktioner inkluderas för detta i kontextverktygsfältet.
Se tillverkarens dokumentation för detaljer om enskilda apparaterns parameterinställningar.

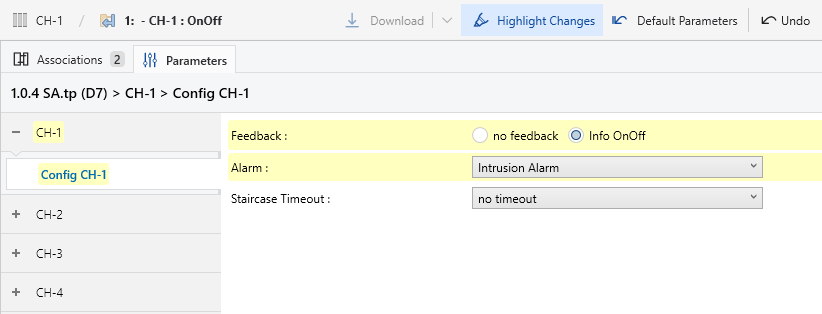

Markera ändringar
När detta alternativ är aktiverat kommer ETS markera med gult alla parametrar som skiljer sig från standardvärden (definierat av tillverkaren).
- Denna markering visas för varje individuell parameter och också för varje parametersida.
- Flytta musen över parameternamnet och parameterns standardvärde visas.
Standardparametrar
Detta återställer alla parametrar till tillverkarens standardvärden. En varning ges före åtgärden genomförs*.
Standardvärden är de parametervärden som tillverkaren definierar för varje parameter i produktkatalogen som standard. Detta innebär att efter import av en katalog och en produkt infogats från denna katalog till ett projekt, innehåller den infogade apparaten dessa standardvärden för varje parameter (så länge de inte har ändrats av användaren). Dessa standardparametrar definierar också samtidigt synliga gruppobjekt.
Parametrars & gruppobjekts synlighet
En parameterändring kan påverka synligheten av gruppobjekt och/eller tillgängligheten av gruppobjekt i funktioner.Efter en parameterändring (t.ex. till standardkonfiguration) kopplas alla gruppadresser som är förbundna till gruppobjekt som döljs bort. I detta fall visar ETS en varning*.
Parameterkonfigurationens beteende bestäms huvudsakligen av tillverkaren.
*Varningen kan inte avaktiveras via ETS-inställningar.
ETS6 har stöd för parametrar med flyttalsvärden, vilka också kan formateras, t.ex. med hjälp av två decimaler (om tillverkaren använder dessa alternativ i sina produkter). När du anger värden i parameterfönstret kan detta leda till felaktigheter på grund av avrundning när sådan formatering används. Om det finns fler decimaltecken i värdet än formateringen tillåter kortas värdet ner och avrundas uppåt när det behövs.
Exempel:
- Format: 00.00 (dvs. två tecken framför och två tecken efter decimaltecknet)
- Inmatning: 55.555
- Visning: 55,56 (med ',' som decimalavgränsare)
Möjlig formatering för tidsparametrar följer schemat hh:mm:ss:ffff, där ffff står för antalet delar per sekund. När ett flyttalsvärde visas med ett reglage (dvs. utan att direkt ange värdet) motsvarar varje steg 1% av värdets intervall för parametern.
