Otomatik Filtre Tablosu Oluşturma:
Proje oluşturulduktan sonra ETS, Grup Adresi başına ilgili tüm Bağlayıcıların filtre tablolarını otomatik olarak ayarlar.
Örnek:
Grup Adresi 'A', 1.1 satırındaki bir cihazın Grup Objesini ve 15.15 satırındaki bir cihazın Grup Objesini birbirine bağlarsa, ilgili Bağlayıcılar Linye Bağlayıcısı 1.1.0, Omurga Bağlayıcısı 1.0.0, Omurga Bağlayıcısı 15.0.0 ve Linye Bağlayıcısı 15.15.0 olur. ETS bu dört Bağlayıcının filtre tablolarını otomatik olarak ayarlayacaktır (indirmeyecektir!). Linye 1.2'deki bir cihazın Grup Objesi daha sonra Grup Adresi 'A'ya eklenirse, ETS Linye Bağlayıcısı 1.2.0'ın filtre tablosunu da güncelleyecektir.
Arka Plan Bilgileri:
Bir bağlayıcı yüklenirken, ETS Grup Adresi filtre tablosunu projedeki Grup Adreslerinin mevcut kullanımına göre hesaplar. Bu kullanım değiştiğinde (örneğin, yeni Grup Adresi bağlantıları oluşturulduğunda veya mevcut olanlar kaldırıldığında), ETS projenin kuplörleri üzerindeki olası etkileri değerlendirir ve filtre tablosunun güncellenmesi gereken bağlayıcılarda GRP programlama bayrağını sıfırlar. Bu, kullanıcıyı en son değişikliklerin doğru şekilde çalışmasını sağlamak için bu bağlayıcıların yeniden yüklenmesi gerektiği konusunda bilgilendirir.
Bazı durumlarda, KNX kurulumundaki tüm iletişim cihazları ETS projesinde cihaz olarak modellenmez. Bu nedenle ETS, bağlayıcılar için filtre tablosunu hesaplarken bu cihazları ve bunların Grup Adresi bağlantılarını hesaba katamayabilir. Bu tür senaryolarda, kurulumu yapan kişi gerekli Grup Adreslerinin bu iletişim ortağının bulunduğu ağ segmentine (örn. bir görselleştirme aracı) iletilmesini manuel olarak sağlamalıdır. Bu, veri yolu arayüzlerinin ETS'de modellenmediği ve kurulumcunun birçok dezavantajı nedeniyle sözde sahte cihazları kullanmak istemediği zamanlarda yaygın bir uygulamaydı. "Pass through Line Coupler" kullanarak filtre tablosunu manuel olarak kontrol etmek için.
Manuel Filtre Tablosu Manipülasyonunun Kullanımdan Kaldırılması:
ETS'yi geliştirmeye yönelik devam eden çabalarımızın bir parçası olarak, filtre tablolarının manuel olarak değiştirilmesini kullanımdan kaldıracağız. Manuel değişiklikler güvenlik risklerine ve projeye genel bakışın azalmasına yol açabileceğinden bu karar alınmıştır. Otomatik yönetim daha iyi doğruluk, güvenlik ve proje netliği sağlar.
Şu andan itibaren etkilidir: ETS 6.3.0 ve üzeri
Bu ne anlama geliyor?
Filtre tablolarının manuel olarak değiştirilmesi artık kullanılamayacak veya desteklenmeyecektir.
Bu şu anlama geliyor:
- Grup Adresini "Linye Bağlayıcısından Geç" olarak ayarlama desteği artık yok
- Artık bir Alt Ağ Segmentine Tek Grup Adresleri ve Grup Adresleri blokları ekleme desteği yok
Hala ne destekleniyor?

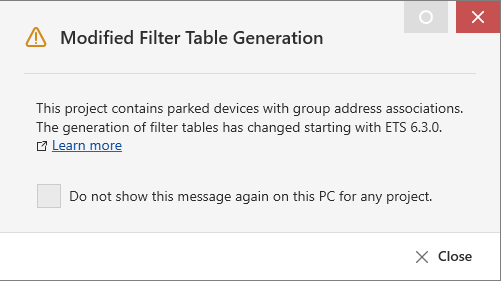

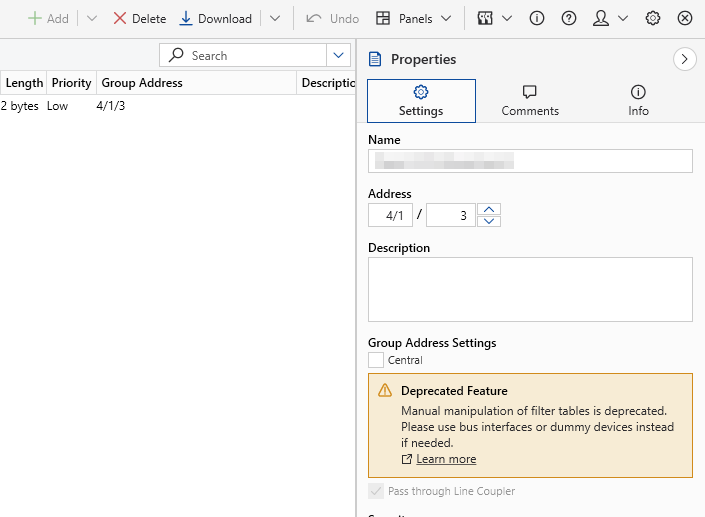

Manuel filtre tablolarına sahip mevcut projeler ETS'de düzenlenmeye devam edebilir, ancak"Kenar Çubuğu Özellikleri" altında bir kullanımdan kaldırma mesajı görüntülenecek ve proje açılırken bir uyarı iletişim kutusu görünecektir
Görselleştirme için Güncel En İyi Uygulamalar:
Filtre tablolarını doğrudan değiştirmek yerine, kullanıcıların aşağıdaki seçenekleri göz önünde bulundurmaları önerilir:
1. Bus-Arayüzlerini Kullanın:

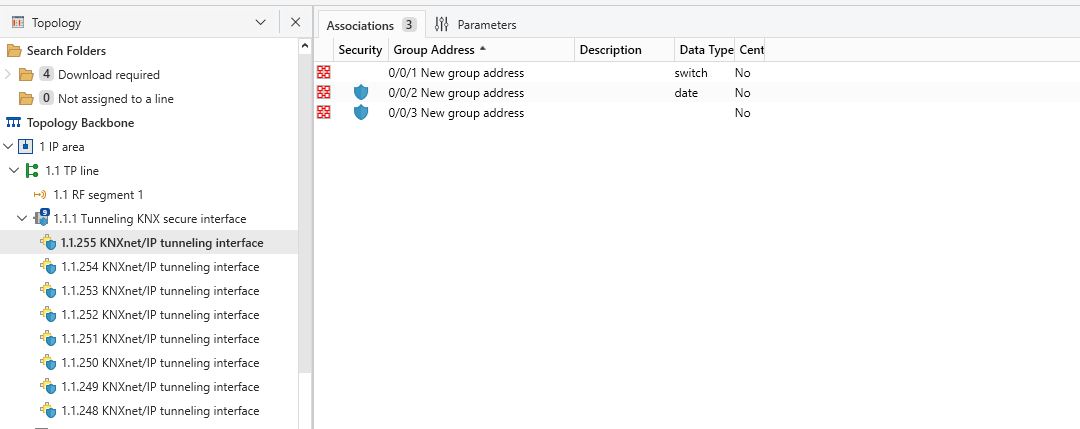

- Bus arayüzleri ETS'de modellenmiştir, bu nedenle gerekli grup adreslerini ilgili tünelleme arayüzlerine sürükleyip bırakabilirsiniz, bunun bir örneği aşağıda gösterilmiştir, ardından grup adresleri ilgili bağlayıcıların Filtre tablosuna eklenir.
Veri yolu arayüzlerini etkili bir şekilde entegre etme ve yönetme konusunda kapsamlı rehberlik için buradaki makaleye bakın.
2. Kukla Cihaz Kullanımı:
- Görselleştirme sisteminin bağlı olduğu hatta bir veya daha fazla kukla cihaz ekleyin.
- Cihaz parametrelerini gerekli Grup Objelerini içerecek şekilde yapılandırın.
- İletişimi kolaylaştırmak için gerekli Grup Adreslerini atayın.
Tablo Önizlemesini Filtrele:
Gerçek yükleme işleminden önce sanal filtre tablolarını kontrol etmek mümkündür. Bu, Bağlayıcı içerik menüsü aracılığıyla yapılabilir.
Cihaz Bilgisi:
En son indirilen Filtre Tablosunu Bağlayıcının belleğinden okur. Bu, Bağlayıcı içerik menüsü aracılığıyla yapılabilir.
