Bulk Linker (Toplu Bağlayıcı)

Bu makale aşağıdaki konuları kapsamaktadır:

• Arkaplan bilgisi
• Aktivasyon
• ETS'de Bulk Linker uygulamasının kullanımı
• İş akışı

Arkaplan bilgisi

Bulk Linker, Grup Objelerinin Grup Adreslerine ve Grup Objelerinin diğer Grup Objelerine hızlı ve toplu bir şekilde bağlanmasını sağlayarak KNX kurulumlarının yapılandırma sürecini optimize etmek için tasarlanmış bir ETS Uygulamasıdır. ETS'de geleneksel manuel bağlantı, özellikle düzinelerce veya yüzlerce noktadan oluşan büyük projelerde zaman alıcı olabilir. Bulk Linker, sezgisel sürükle-bırak ve otomatik eşleştirmeden yararlanarak kurulum süresini önemli ölçüde azaltır ve insan hatasını en aza indirir.

Bağlama özelliklerine ek olarak, Bulk Linker KNX Seri Numaralarını yönetmek için bir arayüz sağlayarak kullanıcıların proje dokümantasyonu ve cihaz değiştirme senaryoları için cihaz seri numaralarını dışa ve içe aktarmasına olanak tanır. Uygulama ayrıca, proje yapılandırması sırasında gerçekleştirilen tüm bağlantı işlemlerini ve KNX Seri Numarası eklemelerini izlemek için kapsamlı log kaydı içerir.

Aktivasyon

Uygulamayı etkinleştirmek için bu talimatları izleyin:

• MyKNX'ten bir lisans satın alın
• Uygulamayı burada açıklandığı gibi indirin ve yükleyin
• Burada açıklandığı gibi lisanslayın

ETS'de Bulk Linker uygulamasının kullanımı

Uygulamayı burada açıklandığı gibi çağırın.

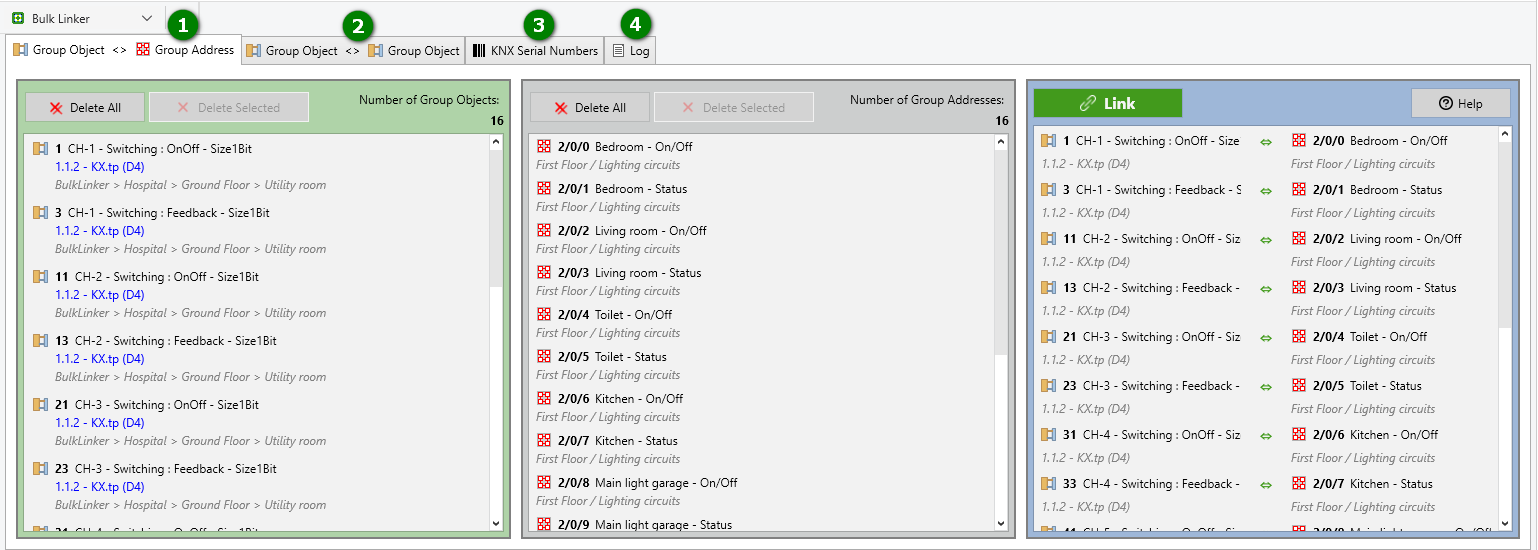

Arayüze Genel Bakış

Bulk Linker uygulama arayüzü, her biri belirli işlevler sağlayan dört ana sekme halinde düzenlenmiştir:

1. Grup Adresi <> Grup Objesi Sekmesi

Bu, Grup Objelerini Grup Adreslerine toplu olarak bağlamak için kullanılan birincil sekmedir. Pencere üç bölgeye ayrılmıştır:

1. Kaynak Bölge (Sol)
   • Cihazları, kanalları veya tek tek Grup Objelerini bırakın.
   • Tümünü veya seçili öğeleri kaldırmak için düğmeler.
   • Listedeki öğe sayısını gösteren sayaç.
2. Hedef Bölge (Orta)
   • Grup Adreslerini Bırak, Grup Aralıkları (örn. Ana veya Orta Gruplar), veya Bina Fonksiyonları.
   • Tümünü veya seçili öğeleri kaldırmak için düğmeler.
   • Listedeki öğe sayısını gösteren sayaç.
3. Önizleme & Bağlantı Bölgesi (Sağ)
   • Liste sırasına göre otomatik eşleştirme önizlemesi.
   • Bağlantıyı yürütmek için Bağlantı düğmesi.
   • Belgelere erişim için yardım düğmesi.

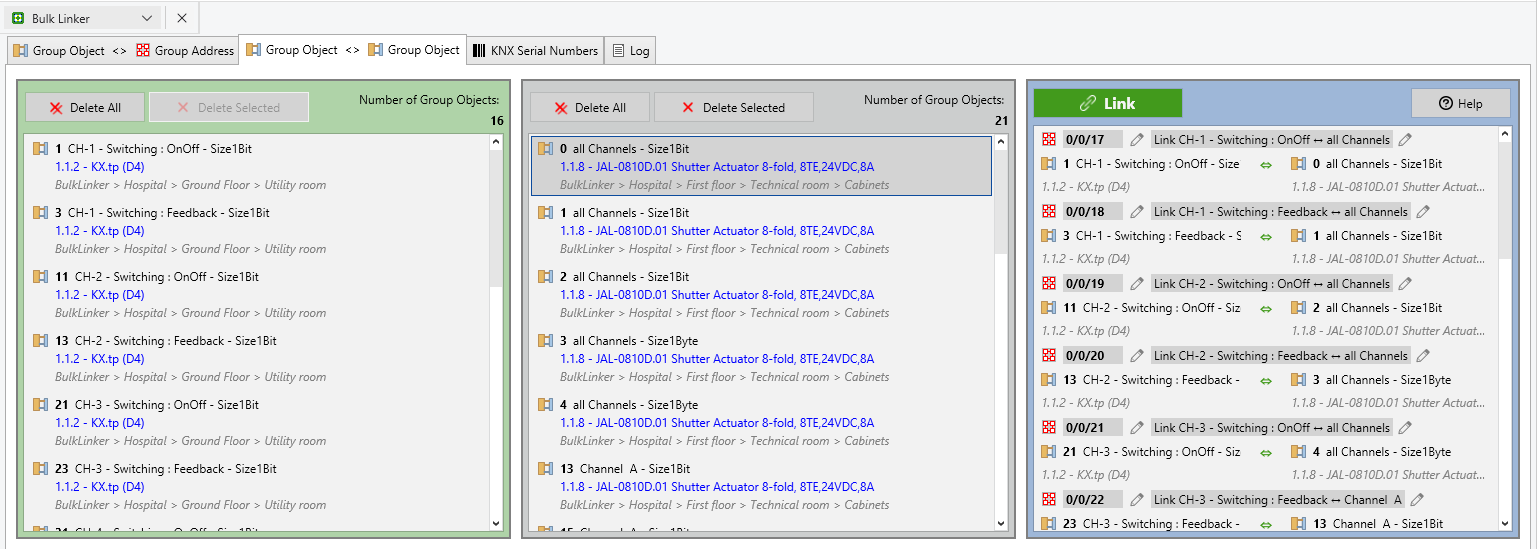

2. Grup Objesi <> Grup Objesi Sekmesi

Bu sekme, önce Grup Adresi yapısını manuel olarak oluşturmadan Grup Objelerinin doğrudan diğer Grup Objelerine bağlanmasını sağlar. Düzen ilk sekmeye benzer:

1. Kaynak Bölge (Sol)
   • Kaynak olarak kullanılacak cihazları, kanalları veya tek tek Grup Objelerini bırakın.
   • Tümünü veya seçili öğeleri kaldırmak için düğmeler.
   • Listedeki öğe sayısını gösteren sayaç.
2. Hedef Bölge (Orta)
   • Hedef olarak kullanılacak cihazları, kanalları veya tek tek Grup Objelerini bırakın.
   • Tümünü veya seçili öğeleri kaldırmak için düğmeler.
   • Listedeki öğe sayısını gösteren sayaç.
3. Önizleme & Bağlantı Bölgesi (Sağ)
   • Hangi Grup Objelerinin bir Grup Adresi aracılığıyla birbirine bağlanacağını gösteren otomatik eşleştirme önizlemesi. Oluşturulacak Grup Adresinin adını ve numarasını değiştirebilirsiniz. Önerilen Grup Adresi her zaman Ana Gruplar için 0'dan 31'e, Orta Gruplar için 0'dan 7'ye ve daha sonra Grup Adresleri için 0'dan 255'e kadar olan ilk kullanılabilir olanı temel alır (0/0/0 hariçtir).
   • Grup Objelerini Grup Objelerine bağlantıyı oluşturmak için Bağlantı düğmesi.

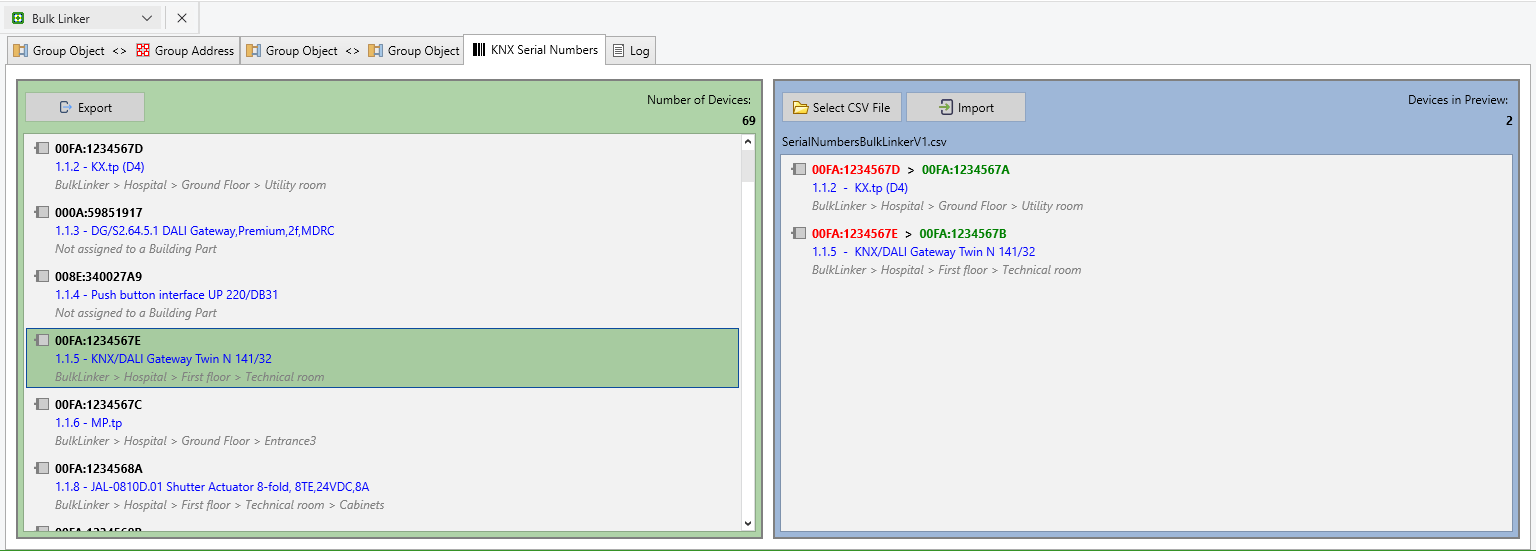

3. KNX Seri Numaraları Sekmesi

Bu sekme, projenizdeki cihaz seri numaralarını yönetmek için araçlar sağlar:

• Cihaz Listesi (Sol)
  • Projedeki tüm cihazları KNX Seri Numaraları (varsa) ile birlikte tek tek adreslerine göre (artan) sıralanmış olarak görüntüler.
  • Her cihaz için cihaz adını, bireysel adresi, konumu ve seri numarasını gösterir.
  • Cihaz listesini ve seri numaralarını bir CSV dosyasına kaydetmek için Dışa Aktar düğmesi.
  • Toplam cihaz sayısını gösteren sayaç.
• İçe Aktar & Önizleme Bölgesi (Sağ)
  • İçe aktarılacak seri numaralarını içeren bir dosya seçmek için CSV Dosyası düğmesini seçin. Doğru yapıya sahip bir dosya (bireysel adres, KNX Seri Numarası) seçilir seçilmez, aşağıdaki önizleme listesi güncellenecek tüm cihazları mevcut (varsa) ve yeni seri numaralarıyla birlikte gösterir.
  • Seri numarası değişikliklerini projeye uygulamak için İçe Aktar düğmesine basın.
  • Güncellenecek cihaz sayısını gösteren sayaç.

CSV dosyasının yapısı aşağıdaki gibidir: [Bireysel Adres,KNX Seri Numarası], burada bireysel adres x.y.z formatında (örn. 1.1.1) ve KNX Seri Numarası ManufacturerCode:UniqueNumber (örn. 00FA:59851921) olmalıdır.

4. Log Sekmesi

Log sekmesi, tüm bağlantı işlemlerinin kronolojik bir kaydını sağlar:

• Tüm başarılı bağlantı işlemlerini ve KNX Seri Numarası eklemelerini zaman damgalarıyla birlikte görüntüler.
• Neyin bağlandığının (Grup Objelerinden Grup Adreslerine veya Grup Objelerinden Grup Objelerine) veya bir KNX Seri Numarasının eklendiği cihazın ayrıntılarını gösterir.
• Log geçmişini temizlemek için Tümünü Temizle düğmesi.

İş akışı

Grup Adresinden Grup Objelerine Bağlama

1. Kaynak Bölgeyi Doldur

• ETS'den öğeleri sürükleyip bırakın:
  • Cihaz: Cihazın tüm etkin Grup Objelerini ekler.
  • Kanal: Kanal altındaki tüm etkin Grup Nesnelerini ekler.
  • Grup Objeleri: Grup Objelerini tek tek ekler.

2. Hedef Bölgeyi Doldur

• Sürükle ve bırak:
  • Grup Adresi: Tek bir Grup Adresi ekler.
  • Grup Aralığı: Aralık içindeki tüm Grup Adreslerini ekler.
  • Yapı Fonksiyonu: Bağlantılı Grup Adresleri ekler.

3. Ön İnceleme

• Araç, öğeleri dizin sıralarına göre eşleştirir (yani kaynak listedeki ilk öğe ile hedef listedeki ilk öğe vb.)
• Listelerden herhangi birindeki fazla öğeler göz ardı edilir (örneğin, Grup Adresleriniz Grup Objelerinden daha azsa, yalnızca karşılık gelen bir Grup Objesine sahip olanlar bağlanır)
• Sürükle-bırak veya içerik menüsü komutlarıyla(Yukarı Taşı, Aşağı Taşı) sıralamayı ayarlayın.

4. Bağlantılar Oluştur

• Bağlantı düğmesine tıklayın.
• Bir onay iletişim kutusu oluşturulan bağlantı sayısını ve varsa hataları görüntüler.
• Bağlantılı girişler projenin uygulama verilerine kaydedilir ve daha sonra 'Log' sekmesi kullanılarak incelenebilir.

Grup Objesinden Grup Objesine Bağlama

1. Grup Objesisi'ne gidin <> Grup Objesi Sekmesi

• Bulk Linker arayüzünde ikinci sekmeye geçin.

2. Kaynak Bölgeyi Doldur

• Kaynak Grup Objelerini ETS'den sürükleyip bırakın:
  • Cihaz: Cihazın tüm etkin Grup Objelerini ekler.
  • Kanal: Kanal altındaki tüm etkin Grup Nesnelerini ekler.
  • Grup Objeleri: Grup Objelerini tek tek ekler.

3. Hedef Bölgeyi Doldur

• Kaynak bölge ile aynı yöntemleri kullanarak hedef Grup Objelerini ETS'den sürükleyip bırakın.

4. Ön İnceleme

• Önizleme, Grup Objelerinin sıralarına göre birbirlerine nasıl bağlanacağını gösterir.
• Öğeler dizin sırasına göre eşleştirilir (birinci ile birinci, ikinci ile ikinci, vb.).
• Sürükle ve bırak veya içerik menüsü komutlarını(Yukarı Taşı, Aşağı Taşı) kullanarak sıralamayı ayarlayın.
• Gerekirse Grup Adresi numarasını ve/veya Grup Adresi adını ayarlayın.

5. Grup Obje Bağlantıları Oluşturma

• Bağlantı düğmesine tıklayın.
• Bir onay iletişim kutusu oluşturulan bağlantı sayısını ve varsa hataları görüntüler.
• Tüm bağlantı işlemleri otomatik olarak Log sekmesinde kaydedilir.

KNX Seri Numarası Yönetimi

Seri Numaralarını Dışa Aktarma

1. KNX Seri Numaraları sekmesine gidin.
2. Sol paneldeki cihazların listesini ve mevcut seri numaralarını inceleyin.
3. Dışa Aktar düğmesine tıklayın.
4. CSV dosyası için bir konum ve dosya adı seçin.
5. Dışa aktarılan dosya cihaz adlarını, tek tek adresleri ve seri numaralarını içerir.

Seri Numaralarını İçe Aktarma

1. KNX Seri Numaraları sekmesine gidin.
2. Sağ paneldeki CSV Dosyası Seç düğmesine tıklayın.
3. Seri numaralarını içeren bir CSV dosyasına göz atın ve seçin (genellikle önceden dışa aktarılmış ve değiştirilmiş).
4. Geçerli bir dosya seçildiğinde, önizleme yalnızca aşağıdaki bilgilerle güncellenecek cihazları gösterir:
   • Her cihaz için cihaz adı, bireysel adres, konum, eski KNX Seri Numarası ve yeni KNX Seri Numarası.
5. Doğru cihazların güncelleneceğinden emin olmak için önizlemeyi inceleyin.
6. Değişiklikleri uygulamak için İçe Aktar düğmesine tıklayın.
7. Bir onay iletişim kutusu güncellenen cihaz sayısını gösterir.
8. İçe aktarma işlemi Log sekmesinde günlüğe kaydedilir.

Logu Görüntüleme

• Toplu Bağlayıcı ile gerçekleştirilen tüm işlemlerin kronolojik bir özetini görmek için Log sekmesine geçin.
• Log şunları içerir:
  • Grup Adresinden Grup Nesnesine bağlama işlemleri
  • Grup Objesinden Grup Objesine bağlama işlemleri
  • Seri numarası içe aktarma işlemleri
• Her günlük girdisi zaman damgasını ve işlemin ayrıntılarını gösterir.
• Gerekirse logu temizlemek için Tümünü Temizle düğmesini kullanın.

En İyi Uygulamalar

• Bağlama stratejinizi planlayın: Toplu Bağlayıcıyı kullanmadan önce, dizin tabanlı eşleştirmeden yararlanmak için Grup Objelerinizi ve Grup Adreslerinizi mantıksal bir düzende organize edin.
• Önizlemeyi kullanın: Doğru eşleştirmelerin oluşturulacağından emin olmak için Bağlantı düğmesine tıklamadan önce her zaman önizlemeyi inceleyin.
• Seri numaralarını yedekleyin: Özellikle cihazlarda değişiklik yapmadan veya cihaz değişimleri gerçekleştirmeden önce cihaz seri numaralarınızı düzenli olarak yedek olarak dışa aktarın.
• Günlüğü gözden geçirin: Tüm bağlama işlemlerinin başarılı olduğunu doğrulamak ve yapılandırma değişikliklerinizin kaydını tutmak için Log sekmesini düzenli olarak kontrol edin.
• Kanallara göre düzenleyin: Birden fazla kanala sahip cihazlarla çalışırken, bağlantılarınızdaki mantıksal gruplamaları korumak için tüm kanalları bırakmayı düşünün.
