Bir KNX projesini Devreye Alma PC'sinden monte edilmiş KNX cihazlarına aktarmak için, ETS kullanıcısının bir Yükleme yapması gerekir. Bu adım ancak bus arabirim ayarları yapıldıktan sonra gerçekleştirilebilir.
İndir
Bu görevi gerçekleştirmek için ETS, kullanımı kurulumcunun ihtiyaçlarına ve cihazların konfigürasyon durumuna bağlı olan çeşitli yükleme varyantları sunar. ETS bir KNX cihazının aşağıdaki yükleme parçalarını birbirinden ayırır:
- Bireysel adres
- Uygulama program(lar)ı
- Grup adresleri (daha doğrusu grup adresleri ve grup obejeleri arasındaki bağlantılar, tablolar)
- Parametreler
Bayrakların Yüklenmesi
ETS, bir yükleme işleminin tamamlanıp tamamlanmadığına veya yalnızca bazı bölümlerin hala yüklenmesi gerekip gerekmediğine (örneğin Topoloji, Binalar veya Cihazlar Panelinde) bir dizi bayrak temelinde karar verir. Bayraklar, genellikle 'Yükleme Durumu' olarak adlandırılan Liste görünümünde gösterilirBayraklar aşağıdaki anlamlara sahiptirler:
İkonlar
| Başlangıç durumu (daha önce hiç yüklenmedi) veya yüklendi, ancak karşılık gelen özellik değişti (yeniden yüklenmesi gerekebilir) | |
| Yükleme Tamam |
Bayrak/Kısayol
| Adr | Bireysel Adres yüklendi | |
| Prg | Uygulama Program(lar)ı yüklendi | |
| Par | Parametreler yüklendi | |
| Grp | Grup adresleri + yüklenen grup objeleri ('ilişkiler' olarak adlandırılır) arasındaki bağlantılar | |
| Cfg | Ortam tipine özel ayarlar yüklendi (yalnızca PL ve RF ortamlarda kullanılır ve bireysel adres yüklenirken ayarlanır) |
Yükleme Varyantları
Yükleme gerçekleştirmek için yüklemek istediğiniz öğeleri seçin ve Yükle'yi seçin:
- menü çubuğundaki Devreye Alma menüsünde veya
- fareye sağ tıklamayla.

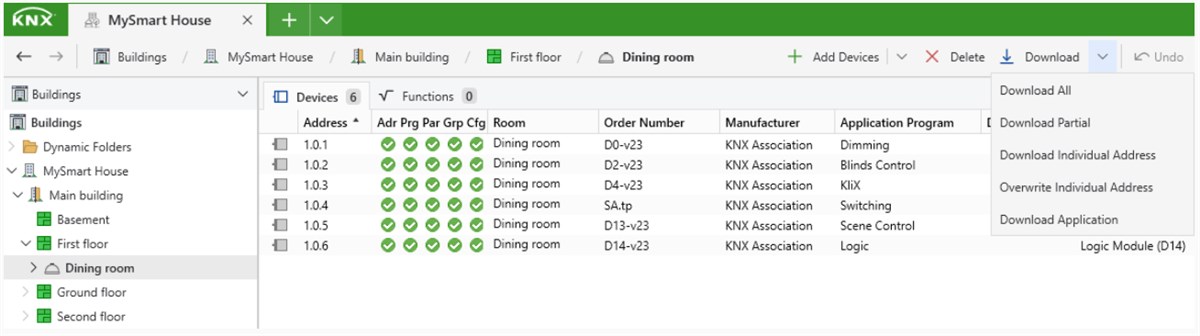

Aşağıdaki seçenekler mevcuttur:
| Buton | Yorum | İlgili bayraklar |
| Tümünü Yükle | ETS'deki tüm proje verileri ilgili cihaz(lar)a yüklenecektir.
|
Adr, Prg, Par, Grp |
| Kısmi Yükle |
ETS, yalnızca ETS'de değiştirilen ve daha önce yüklenmeyen bölümleri yükleyecektir. ETS iki kısmı ayırt eder:
|
Par, Grp |
| Bireysel Adres Yükle |
Bireysel adresi bir KNX cihazına atar. Bkz. Bireysel Adresi Yükleme. |
Adr |
| Bireysel Adres Üzerine Yaz |
Bilinen bir adresin üzerine yazarak bireysel adresi bir KNX cihazına atar. Bu işlev, cihazdaki programlama butonuna fiziksel olarak basılmasını engeller. Bu seçenek yalnızca tek bir cihaz seçiliyse kullanılabilir.
|
Adr |
| Uygulamayı Yükle | Uygulama programını cihaza yükleyecektir. | Prg |
KNX cihaz davranışına bağlı olarak, cihaz parametrelerinin değiştirilmesi grup objelerini gizleyebilir veya ek objeleri ortaya çıkarabilir. Bu normal bir davranıştır, örn. bir cihazın fonksiyonunu parametre yoluyla değiştirmeye izin vermek. Grup adresleriyle bağlantılı grup objelerinden bazıları artık gösterilmeyecek (önceki bağlantı geçersiz olur), ancak önceki grup adresi KNX cihazında hala geçerlidir (önceki yükleme sırasında ayarlandığı gibi) ve uygulamanın yeniden yüklenerek değiştirilmesi gerekir.
Bireysel Adres Yükle
İlgili cihaz(lar) için ve eğer KNX Seri Numarası özelliğini destekliyorlarsa, cihaz(lar) daki yükeleme düğmesine fiziksel olarak basmadan Bireysel Adresi yüklemek mümkündür.

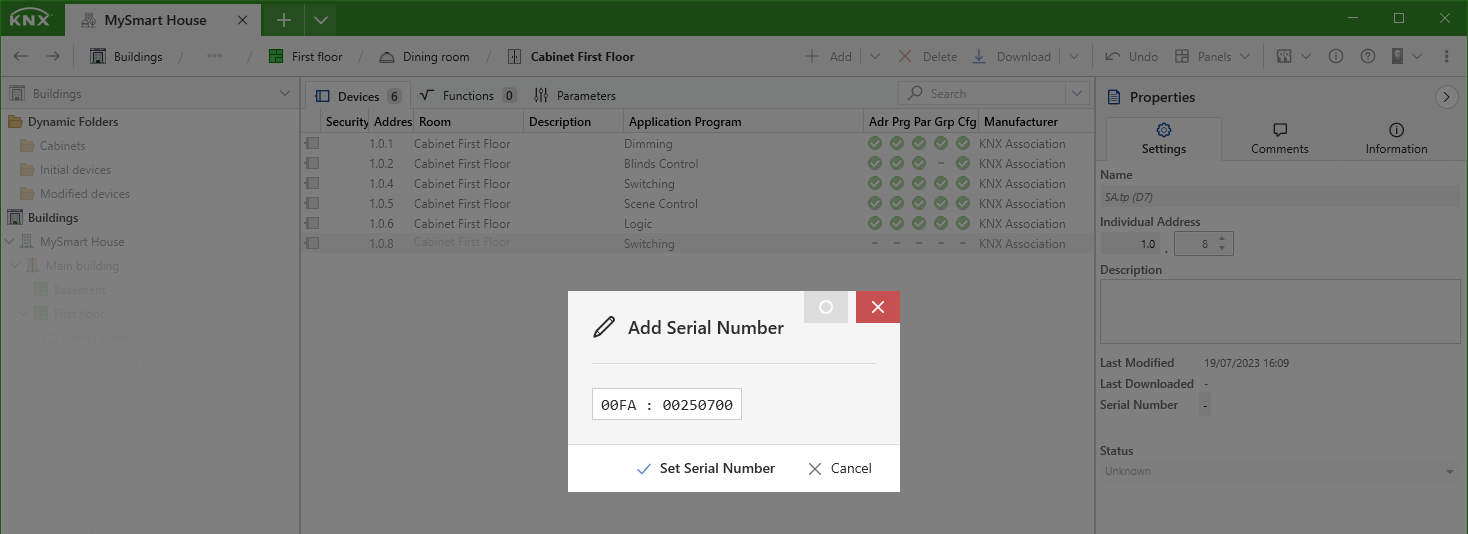

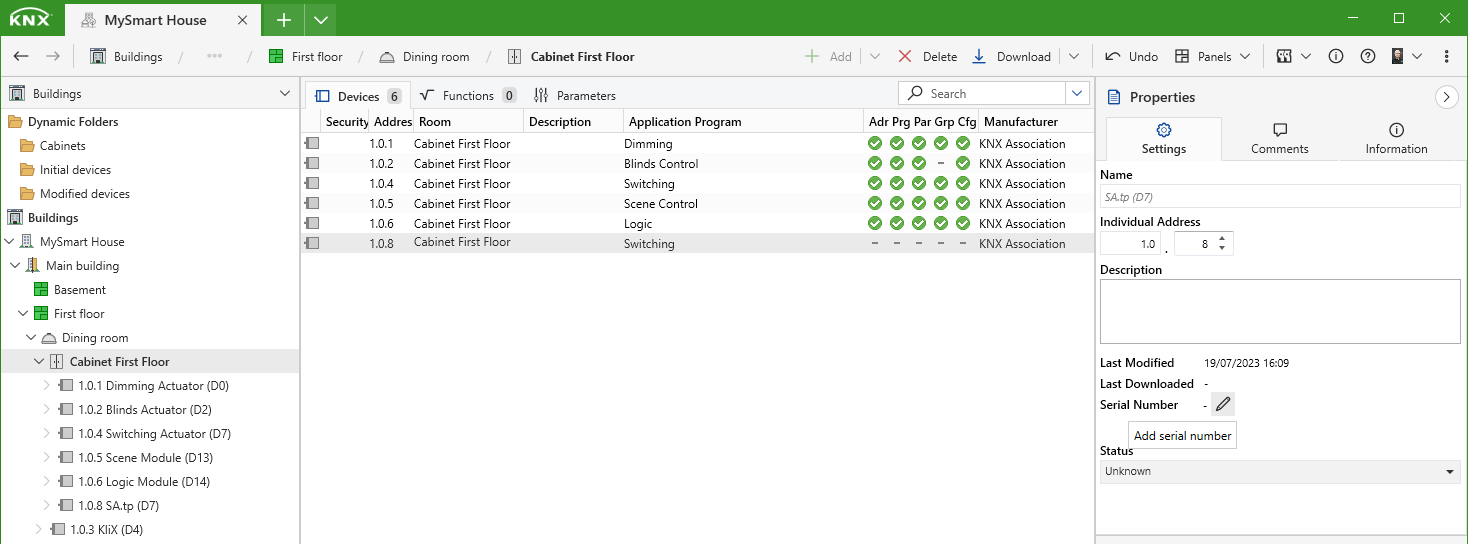

KNX Seri Numarası eklemek için bir cihaz seçin ve fare imlecinizi 'Seri Numarası' alanının yanına getirin. Daha sonra cihazın KNX Seri Numarasını eklemek için 'kalem' simgesine tıklayın.
Ardından, genellikle cihaz üzerinde etiket olarak bulunan cihazın KNX Seri Numarasını ekleyin ve kaydetmek için 'Seri Numarasını Ayarla' düğmesine basın.

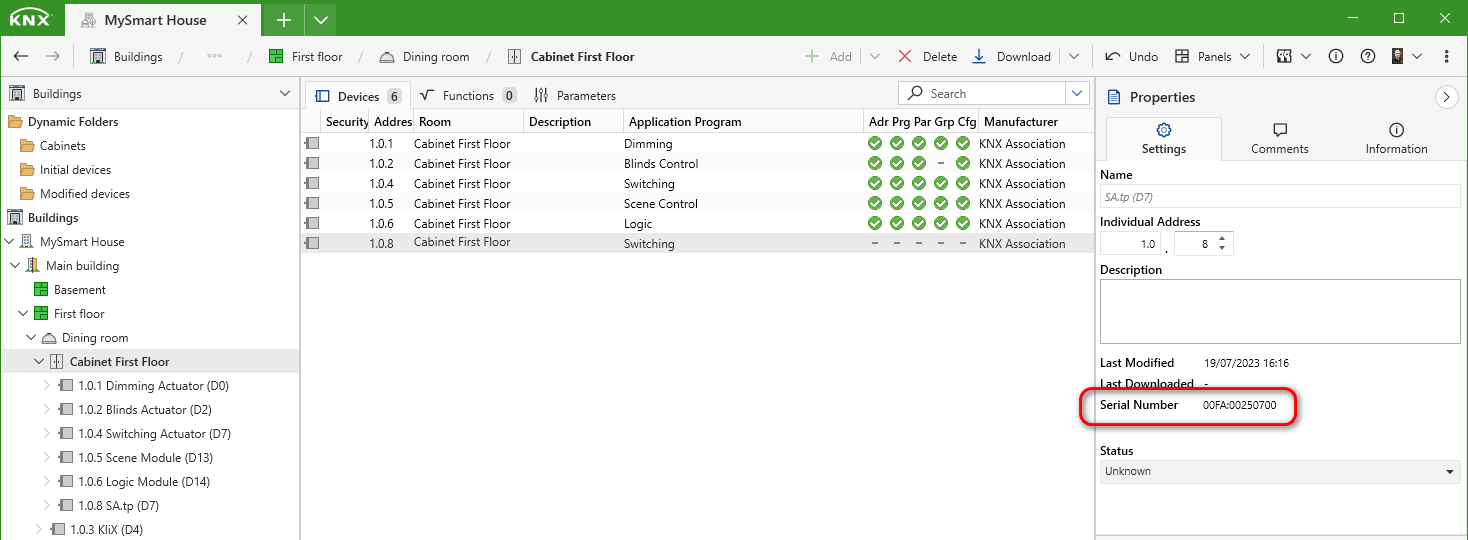

KNX Seri Numarası eklendiğinde kenar çubuğunda gösterilir.

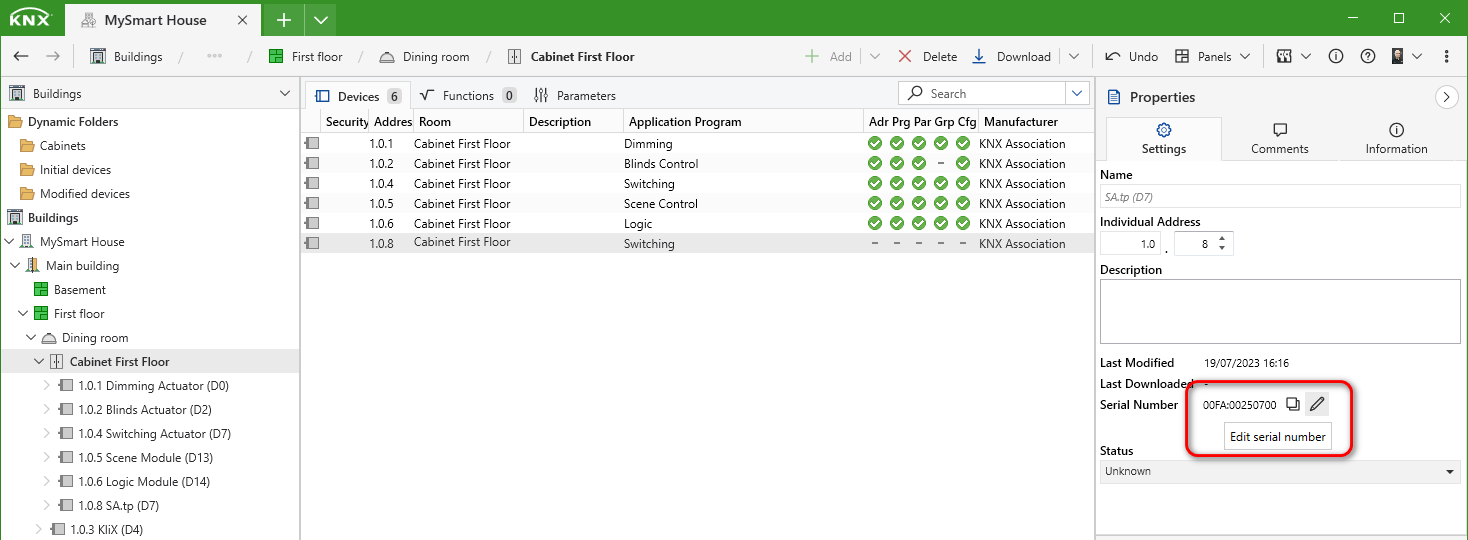

Değiştirmeniz veya temizlemeniz gerekiyorsa fare imlecinizi yeniden 'kalem' simgesinin üzerine getirin

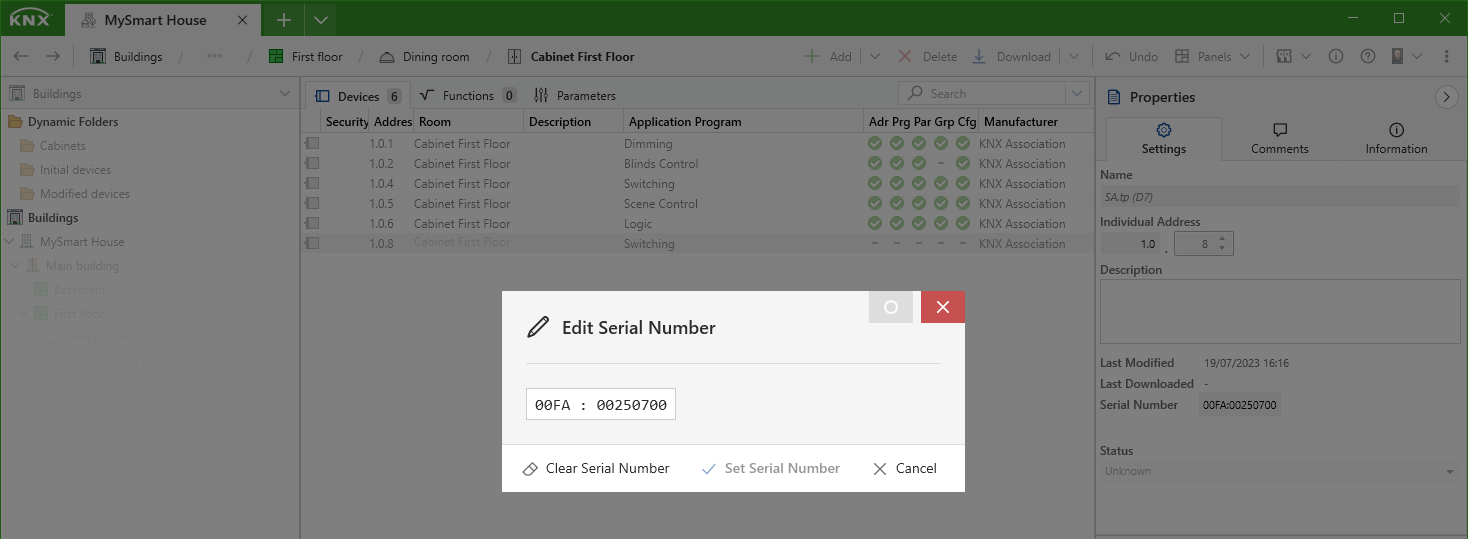

ve 'Seri Numarasını Düzenle' iletişim kutusunu açmak için tıklayın.
Bu iletişim kutusunda aşağıdakilerden birini yapabilirsiniz:
- önceden eklenmiş bir KNX Seri Numarasını silin
- yeni bir KNX Seri Numarası belirleyin
- veya eylemi iptal edin

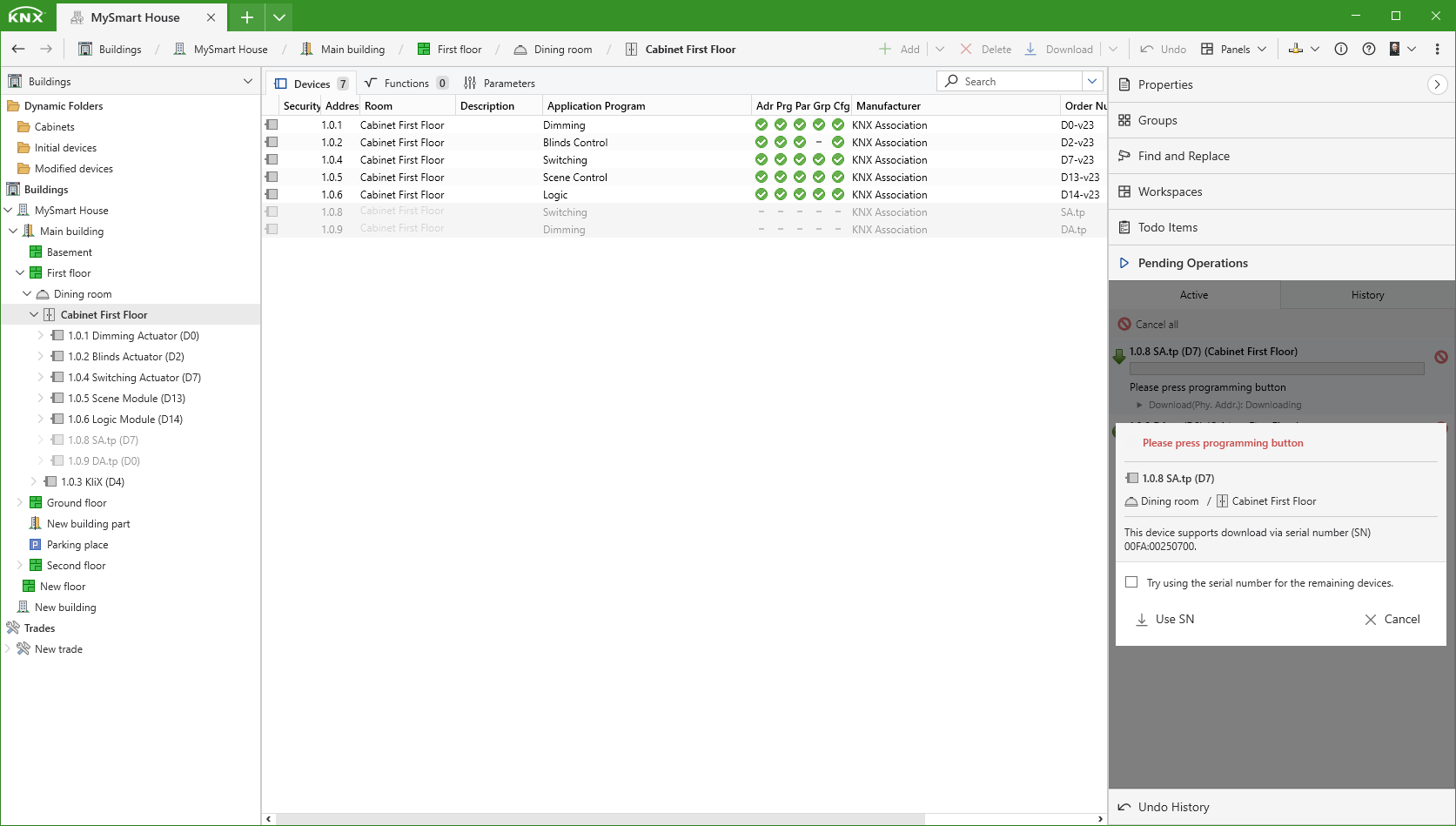

KNX Seri Numarası özelliğini desteklemeyen cihazlar için, Bekleyen İşlemler Kenar Çubuğu'nda, cihaz(lar) daki yükleme düğmesine fiziksel olarak basmanız istenecektir.
Yükleme işleminin görüntülenmesi
Yükleme işlemi başlatıldığında, Kenar Çubuğunda Bekleyen İşlemler alanı otomatik olarak etkinleştirilecektir. Ayrıca, ilgili Monitörlerde KNX bus trafiğini görüntüleyerek yükleme işlemini izleyebilirsiniz.
KNX Seri Numarası özelliğini destekleyen birden fazla cihazı yüklerken, 'Kalan cihazlar için seri numarasını kullanmayı deneyin' seçeneğini belirleyebilirsiniz, böylece cihaz üzerindeki programlama düğmesine basmak zorunda kalmazsınız.
Yükleme davranışı
ETS'deki yükleme işlemi arka planda çalışır. Lütfen bunu not ediniz:
- Yükleme devam ederken ETS üzerinde çalışmayı sürdürebilirsiniz.
- Yüklenmekte olan cihazlar, ETS kullanıcısı tarafından yapılan değişikliklere karşı korunur. Bu nedenle, bu cihazlar yükeleme işlemi sırasında düzenlenemezler, örn. parametreleri değiştirmek.
Daha fazla bilgi:
- Yükleme bayraklarında değişiklik ve sıfırlama işlemi
- Yükleme sırası
- Lokal cihaz yüklemeleri
Yükleme işlevleri (Ayrıntılı) bölümünde açıklanmıştır.
