Bir bilgisayar ve bir KNX kurulumu arasındaki bağlantıyı yapılandırmak için (örneğin, bireysel adresi ve/veya uygulama programını devreye alma PC'sinden KNX kurulumuna yüklemek veya bir görselleştirme yazılımı kullanmak için), bus arabirim ayarlarının doğru ayarlanmış olması gereklidir.
Bağlantı yöneticisine erişmek için ana araç çubuğundaki açılır menüye tıklayabilirsiniz.
Bağlantı yöneticisi açıldığında şunları gösterir:
- Üstte: Otomatik (varsayılan seçenektir); projenize arabirim(ler) varsa, çoğu durumda ihtiyacınız olan tek seçenek bu olacaktır.
- Ortada: Şu anda keşfedilen arabirimler (USB, IP-routing ve IP-tunneling arabirimleri ETS tarafından otomatik olarak tanınır ve görüntülenir, bunların oluşturulması gerekmez. Tanınmayan bir arabirim, manuel olarak oluşturulmuş olsa bile ETS tarafından kullanılamaz). Bu seçim yalnızca mevcut proje oturumu sırasında geçerlidir, çünkü esas olarak bağlantıları hızlı bir şekilde değiştirmek için tasarlanmıştır, örn. teşhis amaçlı.
- Altta: Yapılandırılmış arabirimleri yönetme imkanı; Bu, yalnızca kuruluma uzaktan erişirken (yani projede yapılandırılandan farklı bir IP adresiyle) veya Eiblib/IP arabirimlerini kullanırken gereklidir.
Halihazırda seçili olan bağlantı seçeneği, seçimin önünde yeşil bir onay işareti ile işaretlenmiştir.
Yukarıdaki simgeden hemen sonraki kırmızı nokta (), arayüzün Programlama Modunda olduğunu gösterir (her ~3 saniyede bir yenilenir).
İlgili seçenekleri yapılandırmak için her seçeneğin yanındaki dişli simgesine tıklayınız. Arabirimlerin konfigürasyonu hakkında daha fazla bilgi için, bkz. Bağlantı Yöneticisi (Ayrıntılı).

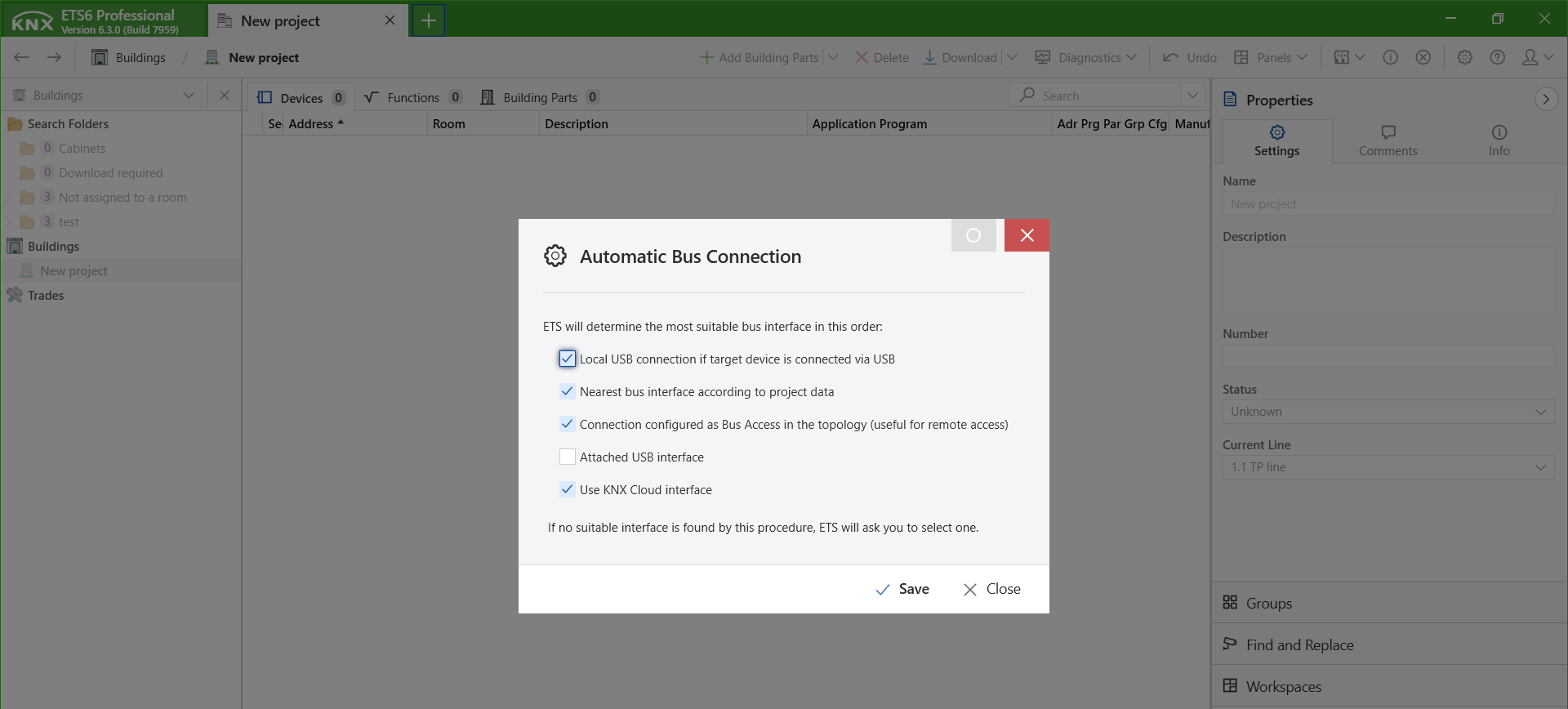

Otomatik Bus Bağlantısı
'Otomatik' seçeneği, ETS'nin çeşitli faktörlere bağlı olarak kuruluma bağlanmak için en uygun bus arabirimin belirleyeceği anlamına gelir. Aşağıdaki seçenekler, 'Otomatik' konfigürasyonunda, ETS'nin bunları kullanacağı sırayla (ilki üstte) görünür:
Hedef cihaz tarafından destekleniyorsa doğrudan IP bağlantısı
Bu seçenek etkinleştirilirse, çevrimiçi işlemleri yürütmek için IP cihazlarına doğrudan IP bağlantıları kurulacaktır (örn. IP üzerinden doğrudan cihaz yükleme). Bu amaçla başlangıçta, temel cihaz özelliklerinin (SN, KNX Secure durumu vb.) çevrimiçi olarak sorgulandığı bir cihaz “keşfi” gerçekleştirilir.
Koşullar
- Cihaz IP üzerinden bulunur, yani. ETS ve IP cihazı aynı Multicast adresiyle iletişim kurarlar.
- Bulunan cihazın KNX Seri Numarası projedeki cihaz ile eşleşir (cihazın KNX Seri Numarası projede mevcut ise)
Bu modda...
- ... telegram kaydı mümkün değildir.
- ... bağlantının yerel adresi, yüklenecek aygıtın adresiyle eşleşir.
Güvenlik
- KNX Secure olmayan cihazlar (yani cihazda KNX Secure devre dışı bırakılmış KNX Secure cihazları) IP üzerinden düz olarak yüklenirler.
- KNX Secure etkinleştirilmiş cihazlar, IP üzerinden güvenli bir şekilde yüklenirler.
- Etkinleştirilmiş KNX Secure çevrimiçi cihazda bulundu (keşif geri bildirimi) - Bu cihaz için ETS projesinden ilgili güvenlik şifrelerini (varsa) kullanın, aksi takdirde yükleme yapılmaz.
- Projede bulunan cihazda KNX Secure etkinleştirildi (cihazdaki durum) - Bu cihaz için ETS projesinden ilgili güvenlik şifrelerinin kullanılması (mevcut olmalıdır).
Hedef cihaz USB üzerinden bağlıysa yerel USB bağlantısı
Bu seçenek etkinleştirilirse ve hedef cihazın KNX Seri Numarası, USB arabiriminin KNX Seri Numarası ile eşleşirse, yerel USB bağlantısı kullanılacaktır.
Proje verilerine göre en yakın bus arabirimi
Bu seçenek etkinleştirilirse, ETS topolojiye bağlı ve yukarı doğru olan segmentte bir bus arabirimi olup olmadığını kontrol eder ve topolojide en yakın olanı kullanır (alt segment → ana segment → ana linyenin ana segmenti → Omurganın ana segmenti).
Şart
- En azından 'Adres' bayrak seti ve bilinen bir KNX Seri Numarası olan arayüzler.
Topolojide Bus Erişimi olarak yapılandırılmış bağlantı
Bu seçenek etkinleştirilirse, ETS topolojide proje bağlantısı olarak tanımlanmış bir bus arabirimini kullanmaya çalışır. Bu özellik esas olarak kuruluma uzaktan erişim için tasarlanmıştır.
Eklenmiş USB arabirimi
Bu seçenek etkinse ve bilgisayara bağlı bir KNX/USB arabirimi varsa onu kullanın.
