本文涵盖以下主题：
背景资料
批量链接器是一款 ETS 应用程序，旨在通过快速批量链接组对象和组地址以及组对象和其他组对象，优化 KNX 安装的配置过程。 ETS 中传统的手动链接可能会很耗时，尤其是在有几十或几百个点的大型项目中。 批量链接器利用直观的拖放和自动配对功能，大大减少了设置时间，并将人为错误降至最低。
除了链接功能外，批量链接器还提供了管理 KNX 序列号的界面，允许用户导出和导入设备序列号，用于项目文档和设备更换。 该应用程序还包括全面的日志记录，可跟踪项目配置过程中执行的所有连接操作和 KNX 序列号插入。
激活
请按照以下说明激活应用程序：
- 从 MyKNX 购买许可证
- 按此处说明下载并安装此应用程序
- 按照此处的说明进行许可
ETS 中批量链接器App的使用
按照此处的说明使用应用程序。
界面概述

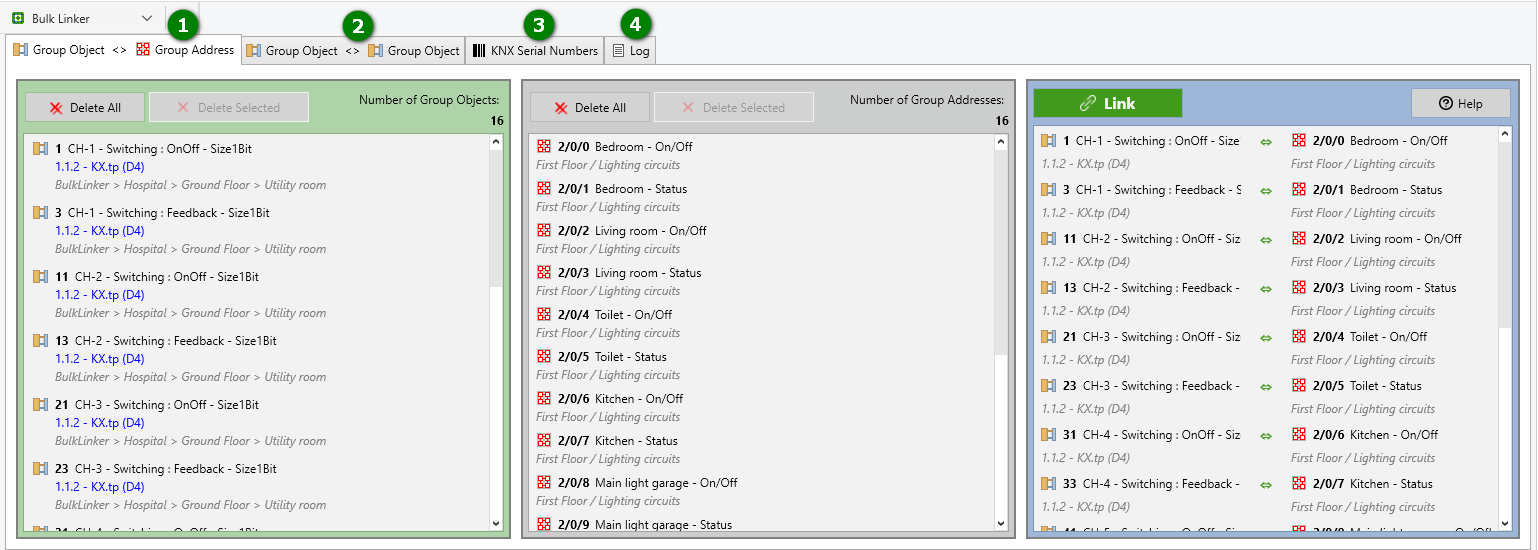

Bulk Linker 应用程序界面分为四个主要选项卡，每个选项卡都提供特定功能：
1. 组地址 <> 组对象选项卡
这是将组对象批量链接到组地址的主要选项卡。 窗口分为三个区域：
-
源区（左）
- 删除设备、通道或单个组对象。
- 用于删除所有或选定项目的按钮。
- 显示列表中项目数量的计数器。
-
目标区（中间）
- 删除组地址、组范围 （即 主要或中间组） ，或建筑功能。
- 用于删除所有或选定项目的按钮。
- 显示列表中项目数量的计数器。
-
预览 & 链接区（右）
- 根据列表顺序自动配对预览。
- 链接 按钮执行链接。
- 帮助按钮用于文档访问。

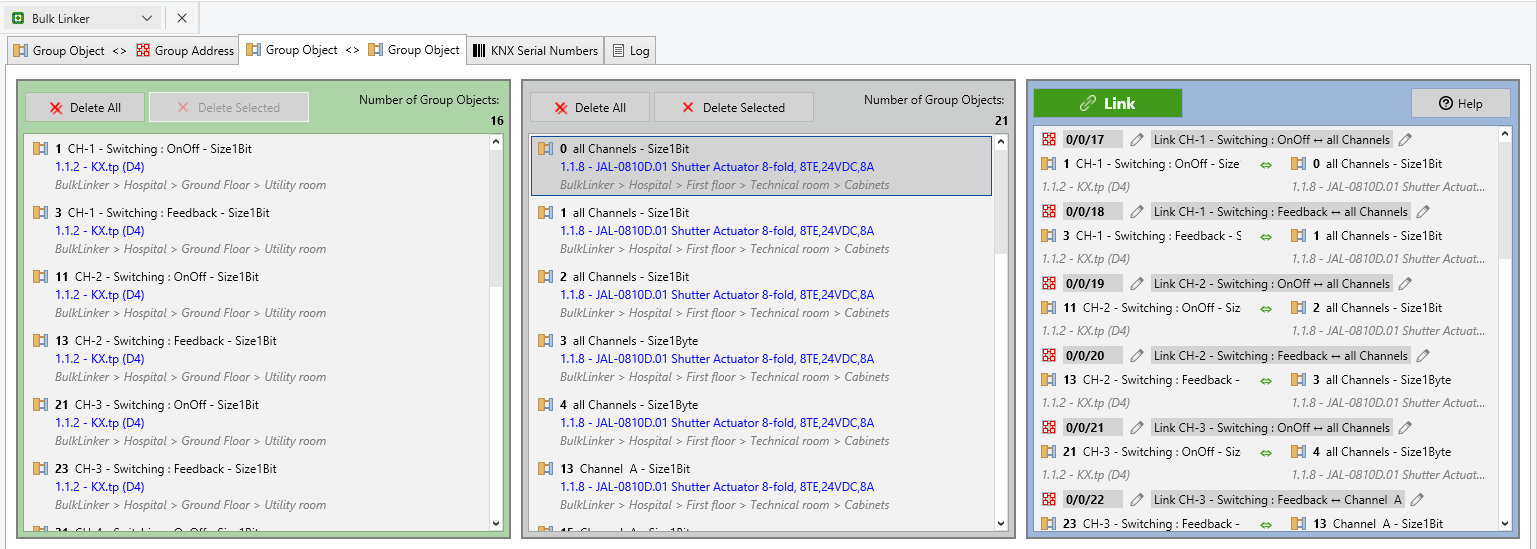

2. 组对象 <> 组对象选项卡
此选项卡可将组对象直接链接到其它组对象，而无需先手动创建组地址结构。 布局与第一个选项卡类似：
-
起始区（左）
- 放置作为起始的设备、通道或者单独的组对象。
- 用于删除所有或选定项目的按钮。
- 显示列表中项目数量的计数器。
-
目标区（中间）
- 放置作为起始的设备、通道或者单独的组对象。
- 用于删除所有或选定项目的按钮。
- 显示列表中项目数量的计数器。
-
预览 & 链接区（右）
- 自动配对预览，显示哪些组对象将通过组地址链接在一起。 您可以修改要创建的组地址的名称和编号。 建议的组地址总是基于第一个可用的组地址，主组从 0 到 31 ，中间组从 0 到 7 ，然后组地址从 0 到 255 （0/0/0 不包括在内）。
- 链接 按钮，执行组对象到组对象的链接。

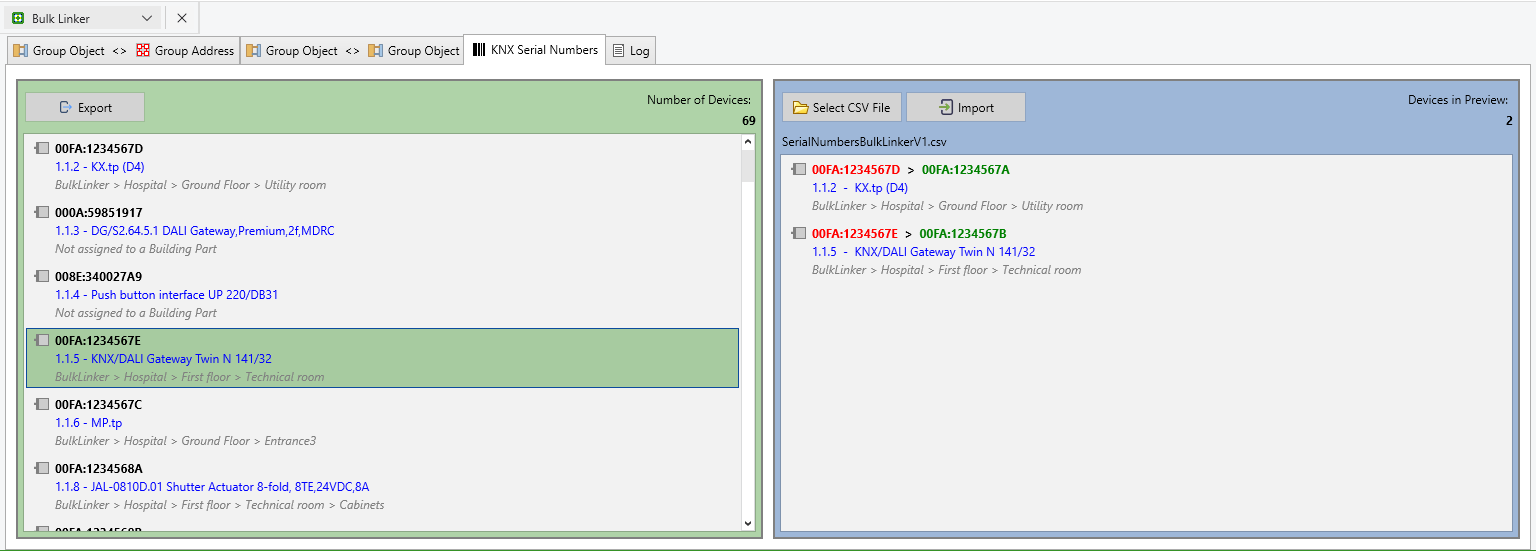

3. KNX 序列号选项卡
此选项卡提供了在项目中管理设备序列号的工具：
-
设备列表（左）
- 显示项目中的所有设备及其 KNX 序列号（如果有），按物理地址（升序）排序。
- 显示每个设备的名称、物理地址、位置和序列号。
- 导出按钮可将设备列表和序列号保存为 CSV 文件。
- 显示设备总数的计数器。
-
导入 & 预览区（右侧）
- 选择 CSV 文件按钮，选择要导入的包含序列号的文件。 一旦选择了具有正确结构（物理地址、KNX 序列号）的文件，下面的预览列表就会显示所有要更新的设备以及当前的（如果设备存在）和新的序列号。
- 导入按钮，将序列号更改应用到项目中。
- 显示待更新设备数量的计数器。
导出中不包含已放置的设备，因为它们无法被唯一识别。
CSV 文件的结构如下：[物理地址,KNX 序列号]，其中物理地址的格式为 x.y.z（例如 1.1.1），KNX 序列号的格式为 ManufacturerCode:UniqueNumber （例如 00FA:59851921）
4. 日志选项卡
日志选项卡按时间顺序记录所有链接操作：
- 显示所有成功的链接操作和KNX序列码插入，及其对应的操作时间。
- 显示链接内容（组对象到组地址或组对象到组对象）或插入 KNX 序列号的设备的详细信息。
- 清空按钮可清除日志历史记录。
如果改变 ETS 语言，不会翻译日志中的文本。
工作流程
组地址到组对象的链接
1. 填充源头区
- 从 ETS 拖放元素：
- 设备：添加设备的所有活动组对象。
- 通道：添加通道下的所有活动组对象。
- 组对象：添加单个组对象。
2. 填充目标区域
- 拖放：
- 组地址：添加单个组地址。
- 组范围：添加范围内的所有组地址。
- 建筑功能：添加链接的组地址。
3. 检查预览
- 该工具按索引顺序将项目配对（即源列表中的第一个项目与目标列表中的第一个项目配对，等等）。
- 任何列表中超出的项目都将被忽略（例如，如果组地址少于组对象，那么只有具有相应组对象的组地址才会被链接）。
- 通过拖放或上下文菜单命令（上移、下移）调整顺序。
4. 创建链接
- 单击链接 按钮。
- 确认对话框会显示创建的链接数和任何错误。
- 链接条目保存在项目的应用程序数据中，以后可以使用"日志"选项卡进行查看。
组对象到组对象的链接
1. 导航至组对象 <> 组对象选项卡
- 切换到批量链接器界面的第二个选项卡。
2. 填充源头区
- 从 ETS 拖放源头组对象：
- 设备：添加设备的所有活动组对象。
- 通道：添加通道下的所有活动组对象。
- 组对象：添加单个组对象。
3. 填充目标区域
- 使用与源区域相同的方法，从 ETS 拖放目标组对象。
4. 检查预览
- 预览显示了组对象如何根据顺序相互链接。
- 项目按索引顺序配对（第一与第一、第二与第二等）。
- 使用拖放或上下文菜单命令（上移、下移）调整顺序。
- 必要时调整组地址数值和/或组地址名称。
5. 创建组对象链接
- 单击链接 按钮。
- 确认对话框会显示创建的链接数和任何错误。
- 所有链接操作都会自动记录在日志选项卡中。
KNX 序列号管理
导出序列号
- 导航至KNX 序列号选项卡。
- 查看左侧面板中的设备列表及其当前序列号。
- 单击导出按钮。
- 选择 CSV 文件的位置和文件名。
- 导出的文件包含设备名称、物理地址和序列号。
导入序列号
- 导航至KNX 序列号选项卡。
- 单击右侧面板中的 选择 CSV 文件按钮。
- 浏览并选择包含序列号的 CSV 文件（通常是以前导出和修改过的）。
- 一旦选择了有效文件，预览就会只显示要更新的设备，并提供以下信息：
- 每个设备的设备名称、物理地址、位置、旧的 KNX 序列号和新的 KNX 序列号。
- 查看预览，确保将更新正确的设备。
- 单击导入按钮来实施更改。
- 确认对话框会显示更新的设备数量。
- 导入操作记录在日志选项卡中。
查看日志
- 切换到日志选项卡，按时间顺序查看使用批量链接器执行的所有操作的摘要。
- 日志包括：
- 组地址到组对象的链接操作
- 组对象到组对象的链接操作
- 序列号导入操作
- 每个日志条目都会显示时间戳和操作细节。
- 如果需要，使用 清空按钮清除日志。
最佳做法
- 规划链接策略：在使用批量链接器之前，按逻辑顺序组织组对象和组地址，以便利用基于索引的配对。
- 使用预览：在点击链接按钮之前，请务必查看预览，以确保创建正确的配对。
- 备份序列号：定期导出设备序列号作为备份，尤其是在更改设备或执行设备更换之前。
- 查看日志：定期检查日志选项卡，确认所有链接操作是否成功，并保存配置更改的记录。
- 按通道组织：在处理有多个通道的设备时，可考虑放弃整个通道，以保持链接的逻辑分组。
