通过群组诊断向导，可以检查功能级别（即组地址级别）上可能存在的安装错误。
请注意，必须与总线连接，才能执行群组诊断。

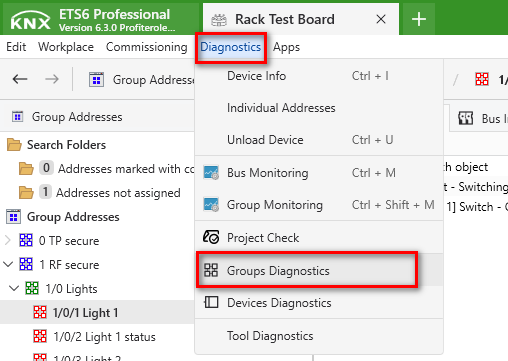

可通过项目菜单栏 "诊断 " > 群组诊断来启动群组诊断
在群组诊断过程中要检查四个不同的步骤：
- 选择组地址
- 检查设备
- 发送/接收
- 总线交通分析
在调用向导之前，必须选择以下一项或多项元素，以便执行在线诊断：
- 组地址（也是更高级别的区域）
- 组对象
- 设备
就向导本身而言，一次只能检查一个组地址。 请选择一个组地址来检查并继续。 一旦检查完成后，您可以在向导中向后移动到您可以选择下一个要检查的组地址的页面。

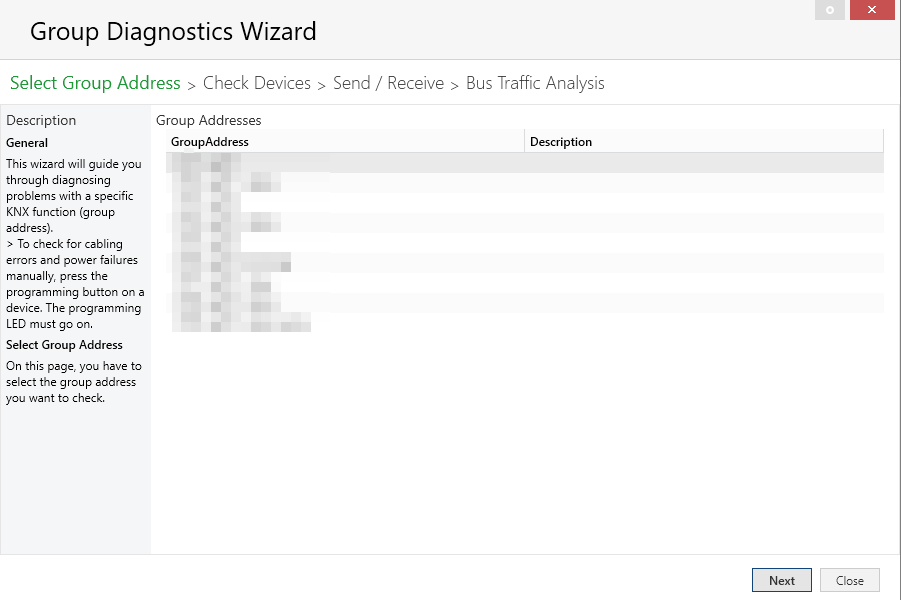

选择组地址

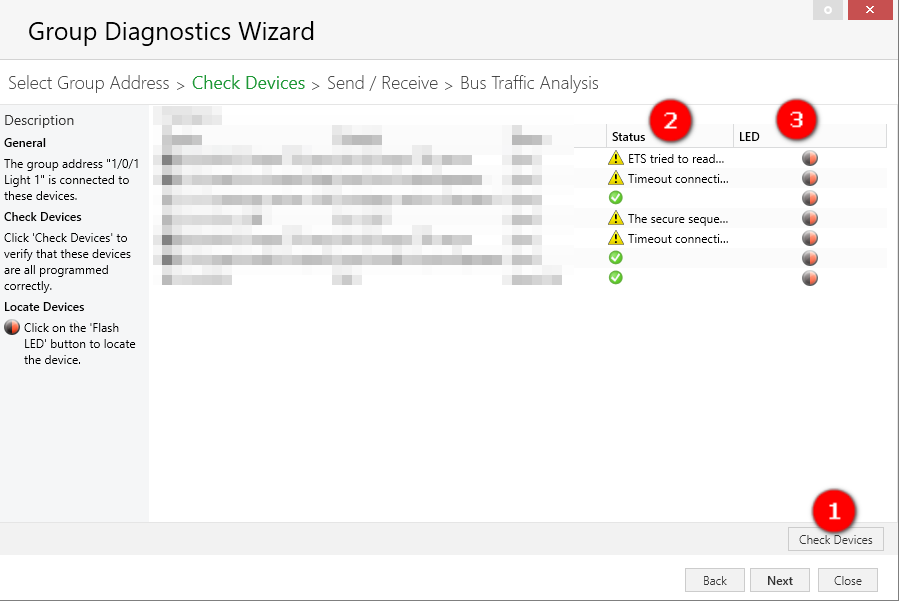

检查设备
为了验证列出的设备都已全部正确编程，请点击“检查设备 (1)”按钮。 请注意，一旦点击此按钮，就无法中止检查。 要在安装中定位设备，只需在列表中选择设备并点击其旁边相应的 LED 图标 (3)。
结果
检查结果在状态栏 (2) 中显示为不同颜色的图标：
| 图标 | 描述说明 |
|
|
如果所有检查均已成功执行，并发现正常。 |
|
|
如果至少有一项检查完全失败。 确切的错误会以文本方式包含在内。 |
|
|
如果没有一项检查完全失败，但至少有一项检查产生了不确定的结果（例如：带有插件的设备没有实现预期的接口，并且检查的标准变量失败了）。 文本中包含了可能的错误的指示。 |
错误文本包括发现的不一致内容以及用户可以采取的措施。 有关 "检查设备 "步骤的详细说明，请参阅群组诊断（详细）。

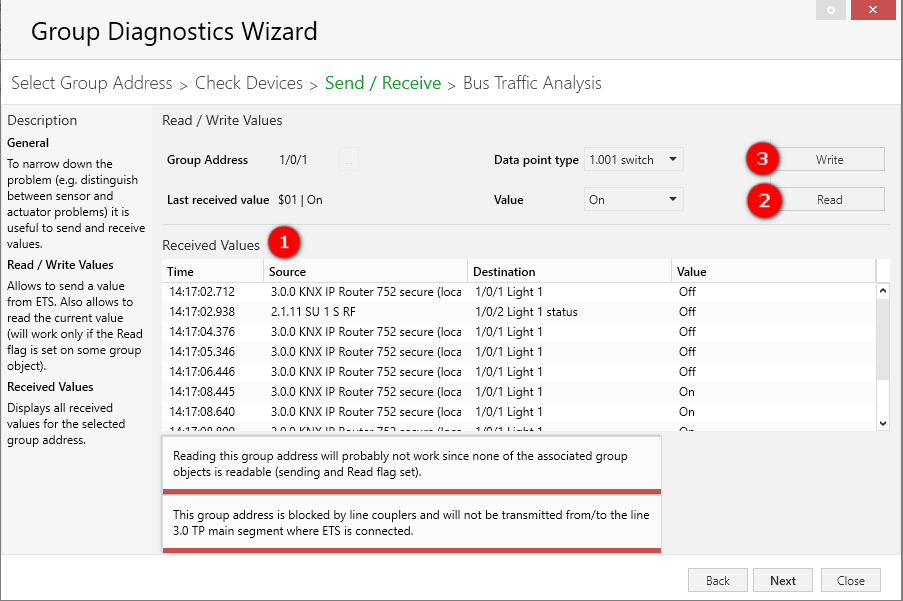

发送/接收
该功能可设置数据点类型和有用数据的值，并通过 "写入"（3）按钮将其发送到总线上。 点击“读”(2) 按钮时，可以在“接收数据”(1) 窗口中读取到所接收到的不同数据。 有关 "发送/接收值 "步骤的详细说明，请参阅群组诊断（详细）。

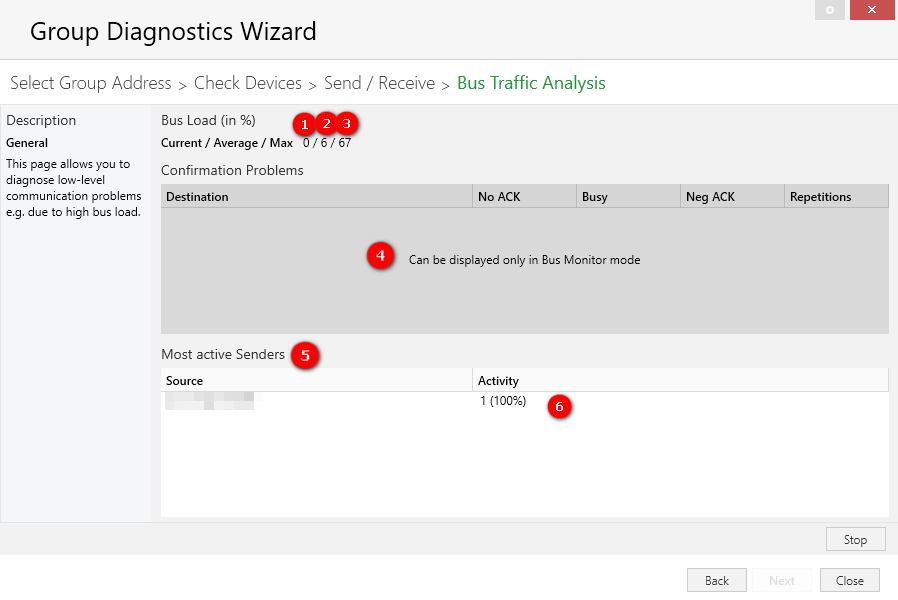

总线交通分析
点击“开始跟踪”按钮后，此功能将分析总线上发送的报文数量。 总线负载数据以相对值 (%) 给出，并在此处列出确认的问题。
- 当前 (1) = 构成当前总线负载百分比
- 平均 (2) = 告知您从记录开始以来的总线平均负载
- 最大(3) = 指明记录期间的最大负载。
如果可能，向导会切换到总线监控模式。 如果这不可能（因为已打开另一个连接或总线接口不支持总线监控模式），则会显示一条消息，指出某些功能不可用 (4)。
下方字段 “确认问题” （Comfirmation problems）会显示：:
- 哪些群组地址没有被任何收讯端确认收讯。
- 哪些群组地址被至少一组收讯端负确认。
- 组地址消息是否收到至少一个接收方的忙应答。
窗口的底部，即 最活跃的发送方 (5)，告知哪些设备占用了总线带宽。
注意：在KNX安装实施中（6），超过 50% 的总线负载可能会导致通信故障（偶发性故障）增加。
有关 "总线负载分析 "步骤的详细说明，请参阅群组诊断（详细）。
