项目检查 (离线)

或者

使用项目检查功能，可以在向导的帮助下执行多项项目检查。项目检查向导将指导您根据常见 KNX 规划和设计规则完成项目检查的过程。

这是一个离线测试。 ETS将不会连接到总线。

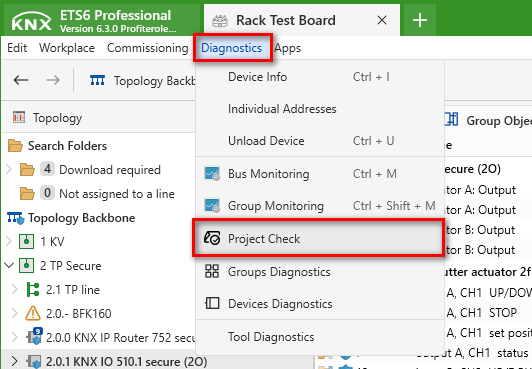

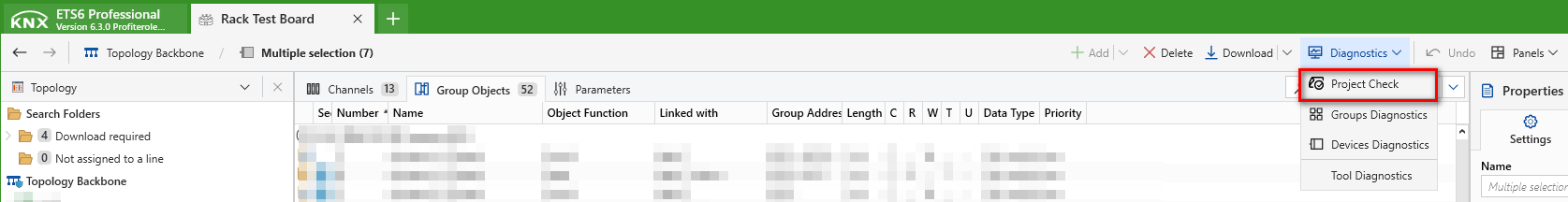

可以通过工具栏中的 3 个点启动项目检查。

在项目中实施了5个不同等级的检查。

设备检查
群组地址检查
拓扑图检查
产品信息检查
检查从以前版本的 ETS 导入的项目

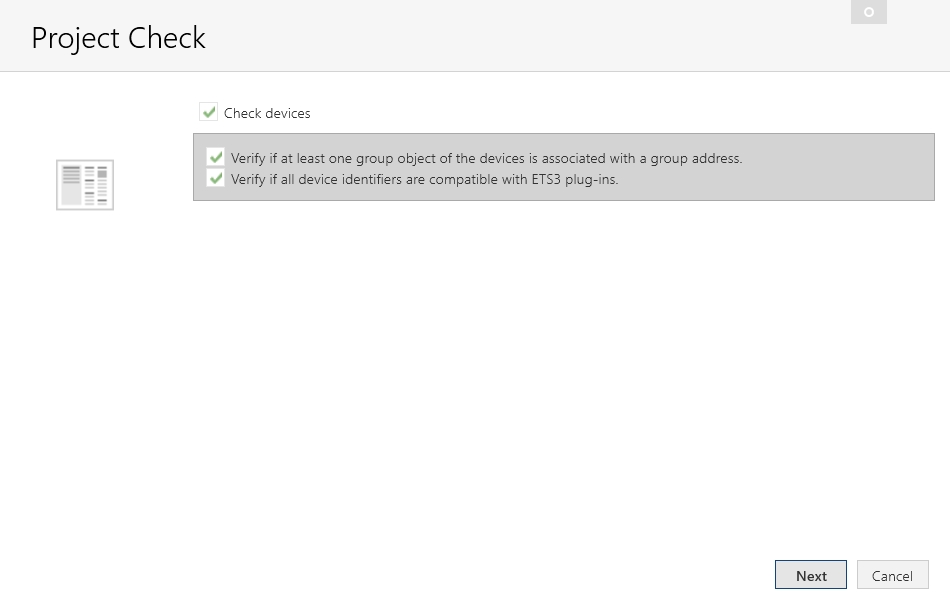

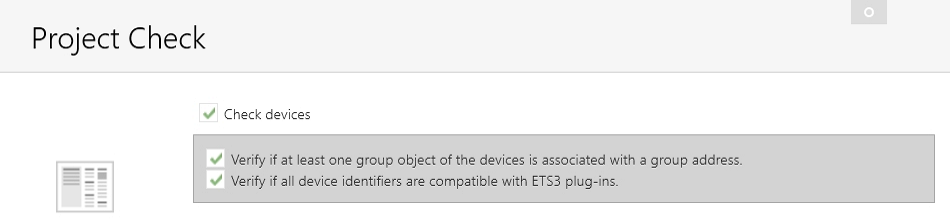

设备检查

设备检查验证了什么？

如果设备至少有一个组对象被关联到一个组地址

先决条件	检查	如果检查失败，则报告此项目
device.ActiveComObjectInstances.Count > 0	是否有活动组对象与组地址相关联？	警告：设备 "{device.DisplayName}" 没有与组地址相关联的组对象。

如果所有设备标识符都与 ETS3 插件兼容

先决条件	检查	如果检查失败，则报告此项目
	device.Description.length > 80？	错误：描述长度超过 80 个字符。这可能会导致 ETS3 插件出现问题
	device.Name.length > 50？	错误：名称长度超过 50 个字符。这可能会导致 ETS3 插件出现问题。
	foreach comObject.Description.length > 80?	错误：描述长度超过 80 个字符。这可能会导致 ETS3 插件出现问题。

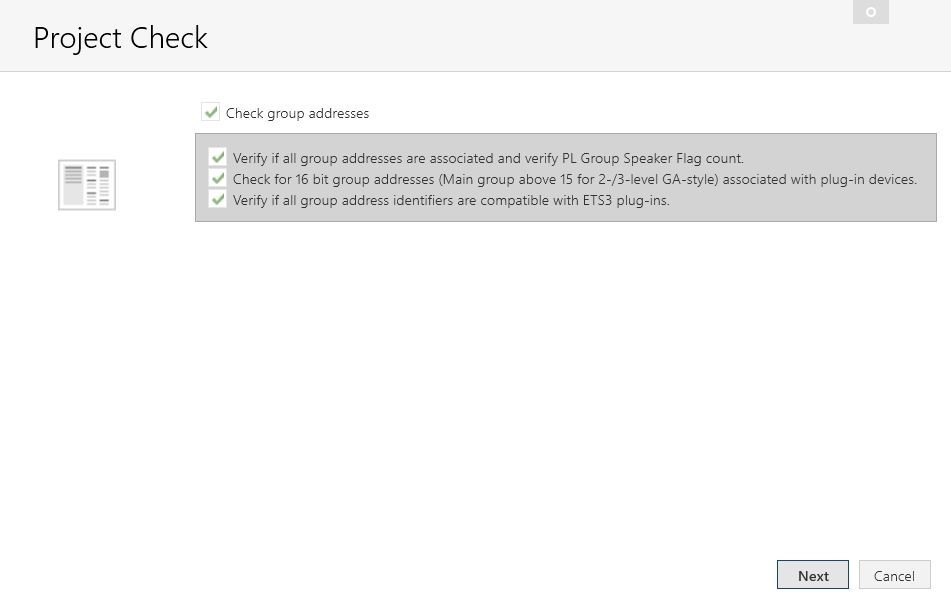

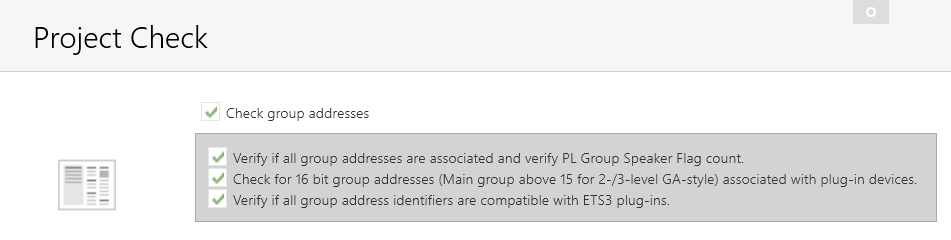

群组地址检查

组地址检查验证了什么？

如果使用了所有组地址（至少与一个组对象链接）

先决条件	检查	如果检查失败，则报告此项目
组地址与 PL 段相关联	对于设置了 connector.Acknowledge 标志的组地址的每个连接器，都要计算群组调用者个数。为此，将保存父网段的域地址（connector.ParentDevice.Segment），如果有另一个连接器设置了应答标志，该值将增加。如果数值大于 1，则创建报告条目。	对于组地址 "{groupAddress.DisplayName}"，有太多与之相关联的设备，它们都会发送 LL-Ack 报文。
groupAddress.ObjectSize != null	groupAddress.Connectors.Count < 2	只有一个组对象链接到组地址 "{groupAddress.DisplayName}"
groupAddress.ObjectSize != null	groupAddress.Connectors.Count < 1	没有组对象链接到组地址 "{groupAddress.DisplayName}"
	groupAddress.ObjectSize == null	没有组对象链接到组地址 "{groupAddress.DisplayName}"

扩展组地址是否链接到插件设备

先决条件	检查	如果检查失败，则报告此项目
	GroupAddress.Address >0x7FFF 和 groupAddress.Connectors.Count > 0 和 groupAddress.Connector.ParentDevice.HasDownloadPlugin	警告：设备对象 {connector.ParentComObjectInstance.Number} 与 16 位组地址 {groupAddress.AddressString} {groupAddress.Name}相关联。

所有组地址标识符是否与ETS3插件兼容

先决条件

检查

如果检查失败，则报告此项目

groupAddress.Description.length > 80？

groupRange.Description.length > 80？

错误：描述长度超过 80 个字符。这可能会导致 ETS3 插件出现问题

groupAddress.Name.length > 50？

groupRange.Name.length > 50？

错误：名称长度超过 50 个字符。这可能会导致 ETS3 插件出现问题。

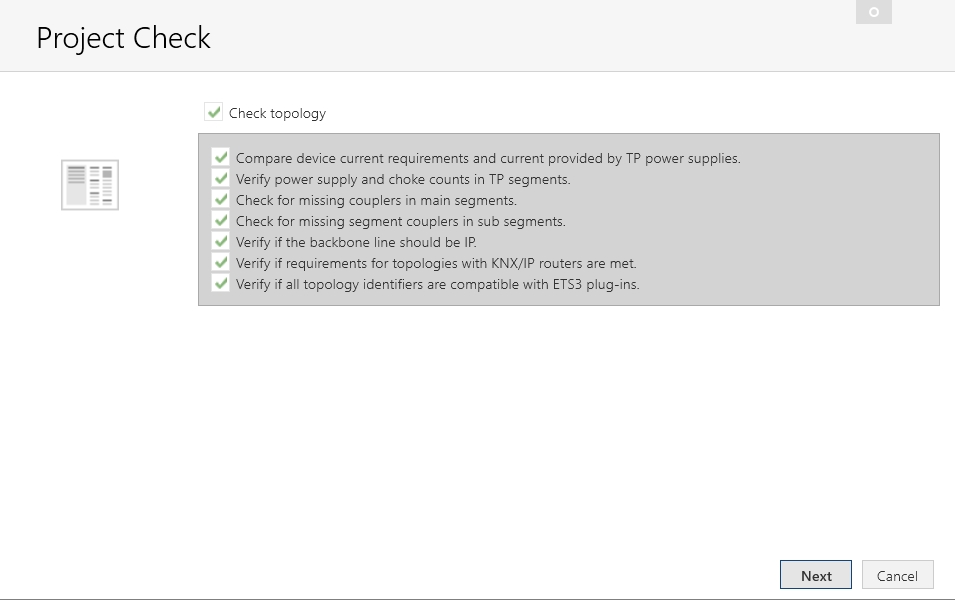

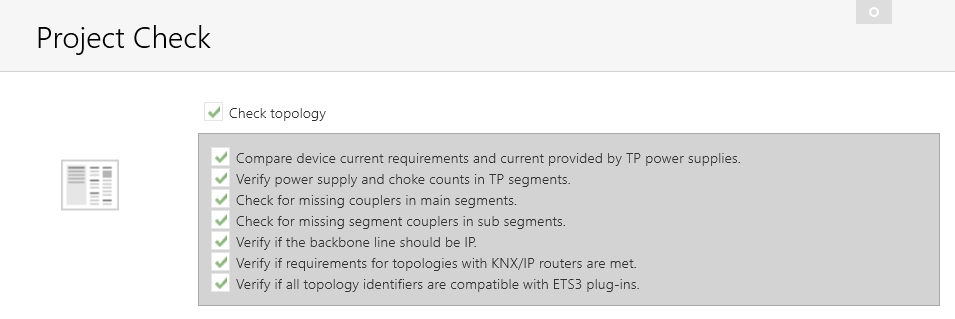

拓补检查

拓扑检查验证了什么？

比较设备电流要求和TP电源提供的电流
- 如果设备上的设备属性"功耗"可用，则使用该属性；否则，使用10mA的平均电流
- 如果设备属性"电流"在电源上可用，则使用它；否则，使用平均的320mA电流
TP段中的电源和扼流圈数量

先决条件	检查	如果检查失败，则报告此项目
line.MainSegment.IsTpSegment 和 line.Devices.Any()	计算出每条线路的电源数量。如果 powerSupplyCount 等于 0，则会创建一条信息	信息：线路“{line.DisplayName}”未规划供电
line.MainSegment.IsTpSegment 和 line.Devices.Any()	计算出每条线路的电源数量。如果 powerSupplyCount > 2，则会生成一条错误信息。	错误：线路 "{line.DisplayName}" 的电源超过 2 个
line.MainSegment.IsTpSegment 和 line.Devices.Any()	或计算每条线路的电源和扼流圈数量。如果 powerSupplyCount != chokeCount，则会生成一条警告信息。	警告：线路“{line.DisplayName}" 的扼流圈数量与电源数量不符。

主干区是否缺少耦合器

先决条件

检查

如果检查失败，则报告此项目

多条拥有TP主干段和设备的线路

如果 line.MainSegment 中没有耦合器，则会显示错误信息

错误：线路 "{line.DisplayName}" 没有线路耦合器

多个 !area.MainLine.MainSegment.IsIpSegment和 area.MainLine.Devices.Any()

如果 area.MainLine.MainSegment 没有耦合器存在，则显示错误信息

错误：区域 "{area.DisplayName}" 没有区域耦合器。

line.MainSegment.IsPlSegment || line.MainSegment.IsRfSegment

line.MainSegment.IsPlSegment：检查是否存在掩码版本为 0x1900 的设备，如果不存在，将显示错误信息。

line.MainSegment.IsRfSegment：检查是否存在掩码版本为 0x2920 的设备。否则将显示错误信息。

错误：如果 line.IsMainLine

”{area.DisplayName}" 区域的主线 {line.DisplayName}中没有介质耦合器。

否则：

线路 "{line.DisplayName}" 没有介质耦合器。

子段中是否缺少段耦合器

先决条件	检查	如果检查失败，则报告此项目
	如果存在 TP 中继器（无段耦合器功能）	警告：线路 "{segment.DisplayName}" 通过中继器耦合，其没有过滤功能。考虑用段耦合器取代它，以降低总线数据量。
	如果存在传统介质耦合器（无段耦合器功能）	警告：线路 "{segment.DisplayName}" 通过介质耦合器耦合，该耦合器可望作为主线或主干线上的耦合器使用，且不能被用于分段耦合。检查设备文档。
	未检测到耦合器	错误：线路 "{segment.DisplayName}" 没有段耦合器。

是否主干线应该是IP

先决条件	检查	如果检查失败，则报告此项目
	如果存在 line.Address == 0 && Line.ParentArea.Address == 0 的线路，则会进行检查，否则会生成错误信息	警告：没有主干线路。建议创建一条主干线路，并将其设置为 "IP"。
	如果存在主干线路，它还会检查地址 = 0 且 maskVersion = 0x091a 的设备是否存在。存在一个 ApplicationProgramIpConfig = ApplicationProgramIpConfig.Custom 的耦合器，以及另一个 ApplicationProgramIpConfig != ApplicationProgramIpConfig.Custom 的耦合器。如果是，则会生成一条错误信息。	警告：虽然项目中只存在具有自定义管理功能的 IP 路由器，但主干线路不属于 "IP "类型。建议将主干线路设置为 "IP"。

是否满足存在KNX/IP路由器的拓扑的要求：此检查仅适用于现有的KNX/IP路由器。

先决条件	检查	如果检查失败，则报告此项目
Line.Devices 中有一个地址 = 0 、device.IsCoupler 和 device.MaskVersion = 0x091a 的设备。	线路不是主线：对于 x.y.0 IP 路由器，必须不存在 x.0.0 路由器	错误：存在一个区域耦合器，而该区域耦合器下方也存在一个 "IP "类型的线路耦合器（KNX/IP 路由器）。这是不允许的
Line.Devices 中有一个地址 = 0 、device.IsCoupler 和 device.MaskVersion = 0x091a 的设备。	线路不是主线路：对于 x.y.0 IP 路由器，如果存在此 IP 路由器，主线的介质类型应该是 IP。	错误：在介质类型不是 "IP "的主线路下方有一个 "IP " 类型的线路耦合器（KNX/IP 路由器）。如果下面配置了 KNX/IP 路由器，主线路的介质类型必须设置为 "IP"。
Line.Devices 中有一个地址 = 0 、device.IsCoupler 和 device.MaskVersion = 0x091a 的设备。	line.Address != 0：对于 y != 0 的 x.y.0 IP 路由器，必须不存在其它非 IP 路由器 x.y.0	错误：在同一区域内，"IP" 类型的线路耦合器（KNX/IP 路由器）和非 IP 耦合器混用。这是不允许的
Line.Devices 中有一个地址 = 0 、device.IsCoupler 和 device.MaskVersion = 0x091a 的设备。	对于 x.y.0 IP 路由器或 x.0.0 IP 路由器，主干线路的介质类型应为 IP（如果存在）	错误：存在 "IP"（KNX/IP 路由器）类型的耦合器，而主干线路 (0.0)介质类型不是 "IP"。如果配置了 KNX/IP 路由器，主干线路的介质类型必须设置为 "IP"。
Line.Devices 中有一个地址 = 0 、device.IsCoupler 和 device.MaskVersion = 0x091a 的设备。	如果 installation.BackboneLine.MainSegment.IsTpSegment 和存在 line.MainSegment.IsIpSegment，则会生成错误信息	错误：线路 {line.DisplayName} 的介质类型必须不是 IP，因为主干线路是 TP 介质类型
Line.Devices 中有一个地址 = 0 、device.IsCoupler 和 device.MaskVersion = 0x091a 的设备。	检查 TP 主线路下是否有 IP 线路	错误：线路 {0} 的介质类型必须不是 IP，因为主线路的介质类型是 TP。

是否所有拓扑标识符都与ETS3插件兼容

先决条件	检查	如果检查失败，则报告此项目
	line.Name.length > 50?	错误：名称长度超过 50 个字符。这可能会导致 ETS3 插件出现问题。
	area.Name.length > 50?	错误：名称长度超过 50 个字符。这可能会导致 ETS3 插件出现问题。
	buildingPart.Name.length > 50?	错误：名称长度超过 50 个字符。这可能会导致 ETS3 插件出现问题。
	trade.Name.length > 50?	错误：名称长度超过 50 个字符。这可能会导致 ETS3 插件出现问题。
	line.Description.length > 80？	错误：描述长度超过 80 个字符。这可能会导致 ETS3 插件出现问题。
	area.Description.length > 80?	错误：描述长度超过 80 个字符。这可能会导致 ETS3 插件出现问题。
	buildingPart.Description.length > 80?	错误：描述长度超过 80 个字符。这可能会导致 ETS3 插件出现问题。
	trade.Description.length > 80?	错误：描述长度超过 80 个字符。这可能会导致 ETS3 插件出现问题。
	buildingPart.Number.Length > 20?	错误：数字长度大于 20 个字符。这可能会导致 ETS3 插件出现问题
	trade.Number.Length > 20?	错误：数字长度大于 20 个字符。这可能会导致 ETS3 插件出现问题

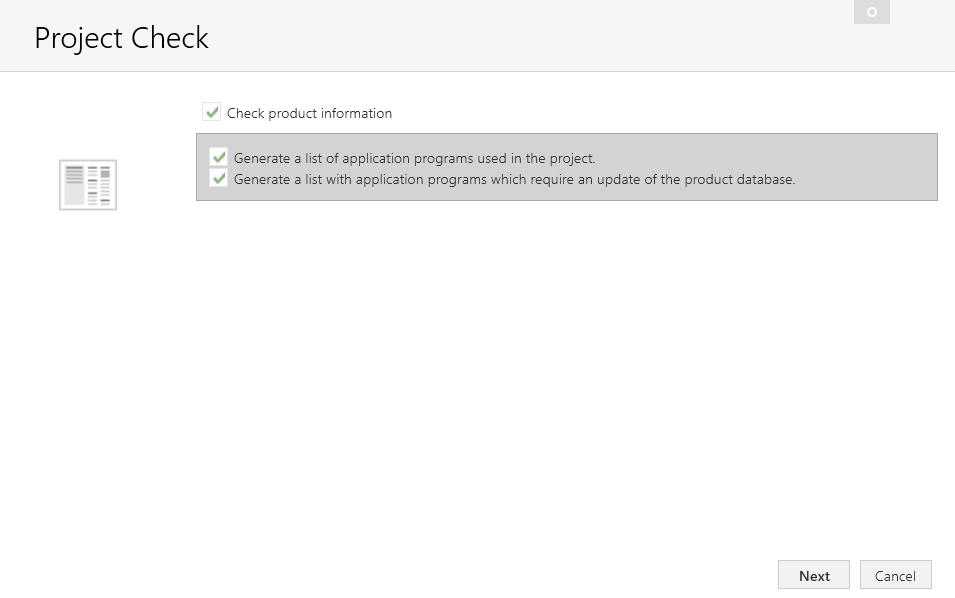

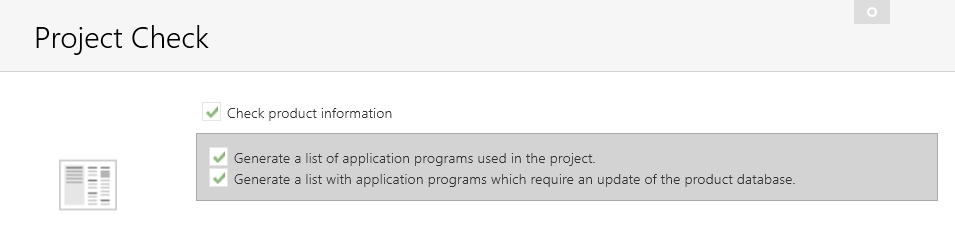

产品信息检查

在某些情况下，会出现KNX产品的更新，其包含相同产品版本的改进或BUG修订。借助此检查，可以打印出显示所有此类设备的列表。该列表还包含设备的“指纹”（制造商可以使用它们来区分设备的不同形态，即使版本相同）。

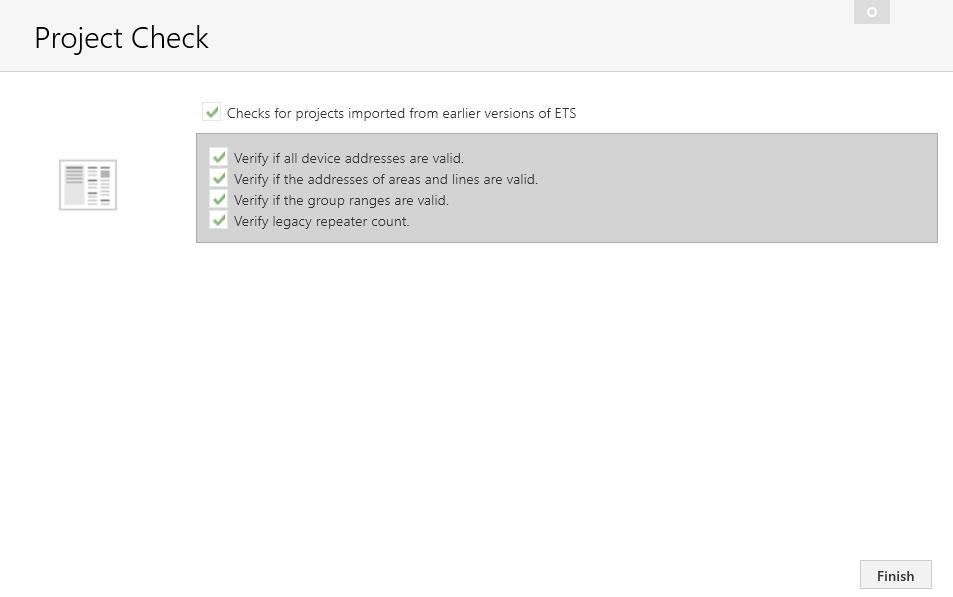

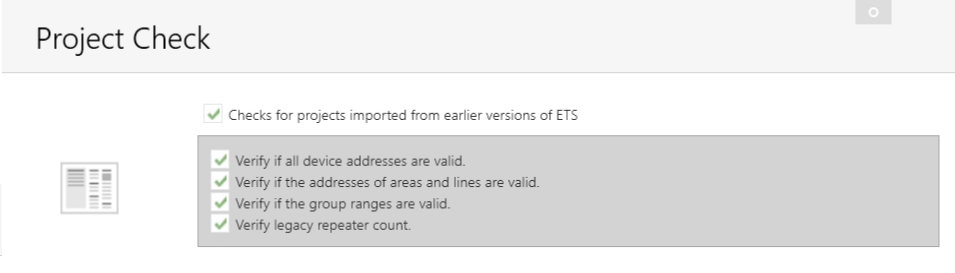

检查从以前版本的 ETS 导入的项目

对从早期版本ETS导入的项目的检查验证了什么？

如果所有设备地址都有效

先决条件	检查	如果检查失败，则报告此项目
device.Address != null 且 device.line != null	device.Address < 0 \|\| device.Address > 255	错误：{device.DisplayName}" 的地址 "{device.Address}" 超出范围。
device.Address != null 且 device.line != null	device.Address 在线路中是唯一的	错误：地址 "{device.Address}" 不唯一。
device.Address != null 且 device.line != null	!device.Hardware.HasIndividualAddress	错误：设备 "{device.DisplayName}" 必须没有地址，但其有地址 "{device.Address}"
device.Address != null 且 device.line != null	device.Address == 0 && !device.IsCoupler	错误：设备地址 0 专用于耦合器
device.Address == null \|\| device.Line == null	device.Hardware.HasIndividualAddress	错误："{device.DisplayName}" 没有地址

是否区域和线的地址都有效

先决条件	检查	如果检查失败，则报告此项目
	area.Address > 15	错误：“{area.Name}" 的地址 "{area.Address}" 超出范围。
	该项目是否有相同地址的区域？	错误：地址 "{area.Address}" 不唯一

是否组范围有效

先决条件

检查

如果检查失败，则报告此项目

组地址（组范围地址）是否有效？

三级分组风格
1. mainGroup.Address > 32
2. middleGroup.Address > 8
3. groupAddress.Address > 255
两级分组风格
1. mainGroup.Address > 32
2. groupAddress.TwoLevelSubGroupAddress > 2047
自由分组
1. groupAddress.Address > groupRange.RangeEnd

错误：”{groupAddress.DisplayName}" 的地址 "{groupAddress.Address}" 超出范围。

或

“{groupRange.DisplayName}" 的地址 "{groupRange.Address}" 超出范围。

项目是否有相同地址的 groupAddress / group Range？

错误：地址 "{groupAddress.Address}" 不唯一。

或

”{groupRange.Address}" 地址并不唯一。

三级分组样式：组地址是否为 0/0/0？

错误：组地址 0/0/0 无效。

传统中继器计数

结果会显示在同一个窗口，并可以储存，复制及打印。

可以全局性禁用所有检查，并且可以在相应的选项页中禁用检查的各个步骤。
