拓朴图

图表

固定配置

KNX Virtual 的“物理”方面是固定的，这意味着不能添加、移动或移除任何区域、线、段和设备。

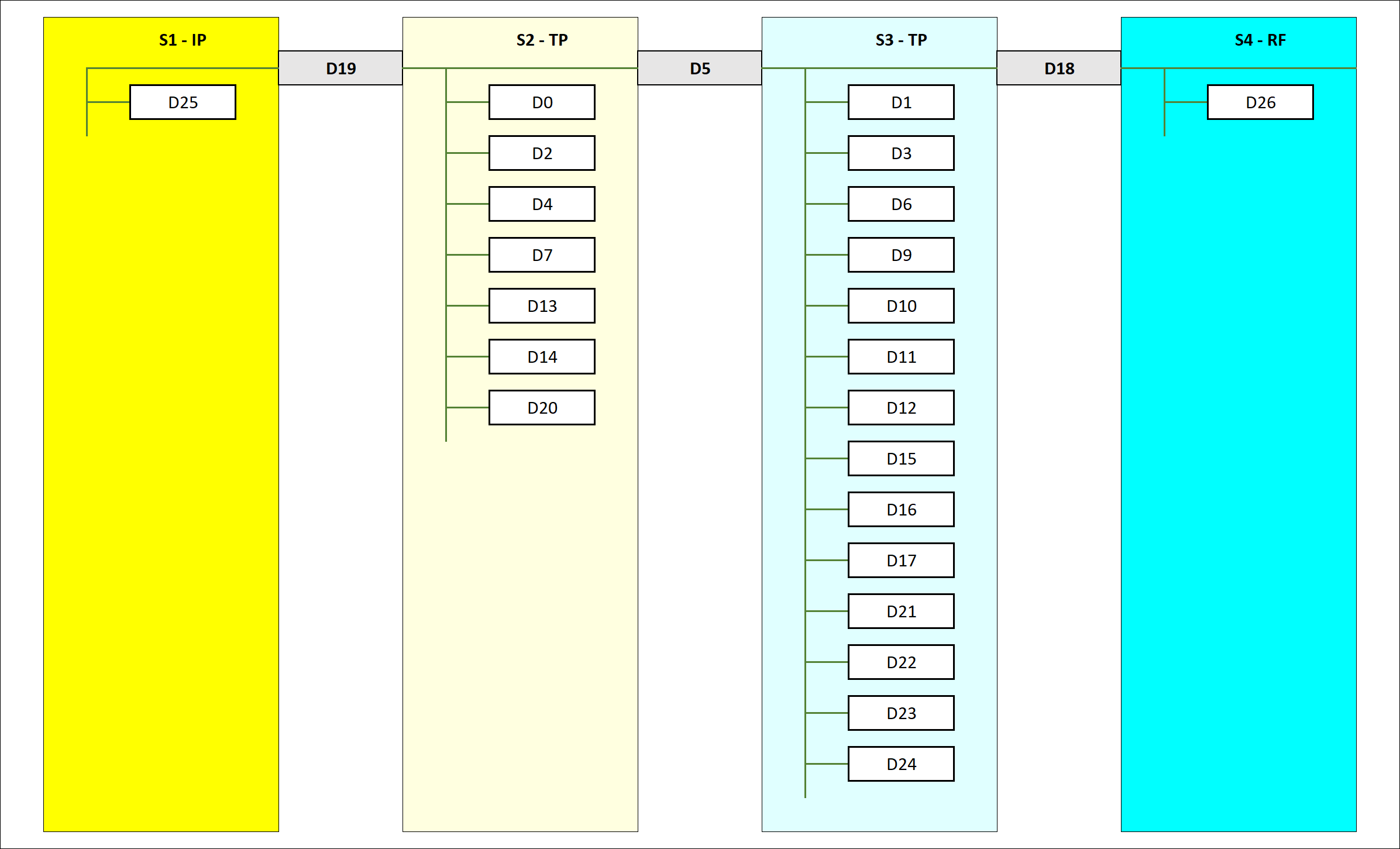

拓扑 = 4 段

KNX Virtual v2.5 代表一个由 4 个部分组成的 KNX 安装：

• 1 个 IP 段：表示为“S1”
• 2 个 TP 段：表示为“S2”和“S3”
• 1 个无线段：表示为“S4”

4个段连接如下：

• S1 通过设备 D19 连接到 S2，这是一个 IP/TP 耦合器（或简称“IP 耦合器”）
• S2 通过设备 D5 连接到 S3，设备 D5 是一个 TP/TP 耦合器（或简称“TP 耦合器”）
• S3 通过设备 D18 连接到 S4，这是一个 TP/RF 耦合器（或简称“RF 耦合器”）

接口

KNX Virtual有一个隧道接口：

• 由设备 D20 表示，它是一个 IP/TP 接口（或简称“IP 接口”）
• D20 由设备 D19 托管
• D20 连接到 S2 段
• D20 有一个固定的物理地址：1.0.255

由于接口的物理地址固定为1.0.255：

• 安装实施的区域固定为1
• 连接到 S2 的任何设备的线地址固定为 1.0

拓扑变体

可以配置3种可能的拓扑变体：

(*) x > 0, y > 0 and z > 0

注:

• 就层次顺序而言，段耦合器始终是“最低”耦合器，这就是变体 2 中 ETS 不支持 S4 以及变体 3 中 ETS 不支持 S3 + S4 的原因

  • 两个项目的密码都是：

    a

• 本文随附了变型2（“D5_段_耦合器”）和变型3（“D19_段_耦合器”）的ETS项目，可以在此找到变型1的示例项目
