应用程序数据表

配置

选择产品的配置模式：

• 无DCA 的 S-模式：在不带DCA的系统模式产品情况下，选择此选项
• 带DCA的S模式：在带DCA的系统模式产品的情况下选择此选项
• E-模式
  • PB-模式
  • Ctrl 服务器模式
  • Ctrl 客户端模式
  • LTE模式
• 使用非KNX连接的PC工具：当设备也可以通过安装在PC上的外部软件进行配置时，选择此选项，您需要使用UTP电缆或USB接口连接到设备。

功能模块合规性

KNX 通过将基本功能固化在所谓的功能模块中来保证独立于配置模式的兼容性和运行时的交互。 功能块组合了许多输入、输出和参数。 如果您的产品具有一个功能块，则您必须按照第6/30/1卷选择该功能块，在该卷中，您可以找到一个或多个功能块配置文件的所有功能块的列表：

• 名称：选择功能模块名称
• 配置文件：功能模块符合的配置文件的状态：例如： 对于FB Dimming Sensor Basic，卷 7/20/1 描述了两种可能的配置方式：1号和2号。 您必须说明您遵守了哪一个。

注：只有在预见到所谓的FB配置文件的情况下，功能块才是强制性的（例如，在调光驱动器、移动检测器等的情况下）。 如果没有预见到功能块配置文件，则无需在注册应用程序中输入功能块。

有关功能块使用的更多信息，例如，请参阅FB调光驱动器基本说明。

交付时使用的组地址

使用的介质

数据点类型概览

此概述包含所有使用的数据点列表。 该列表从制造商工具项目/*.knxei 文件中检索而来。 制造商必须确保在制造商工具中，应用程序的静态部分中包含的“ComObjectsRefs”部分已仔细完成。 创建产品数据库时，以下指导原则非常有用：

• 在 MT 项目中：通过主编号和子编号选择正确的数据点类型，例如
  [1.1] DPT_Switch。 避免使用通用数据点类型，例如 1.xxx（仅在组对象可用于多种用途的情况下使用）。
• 如果 ETS 不支持所选的数据点，请输入通用的“数据点类型”并创建注释，从而说明正确的数据点类型。
• 多个不同的 DPT 主要类型不能用于一个组对象。 例如， 同时具有无符号值（如7.001（U16））和浮点值（如9.001（F16））的组对象。

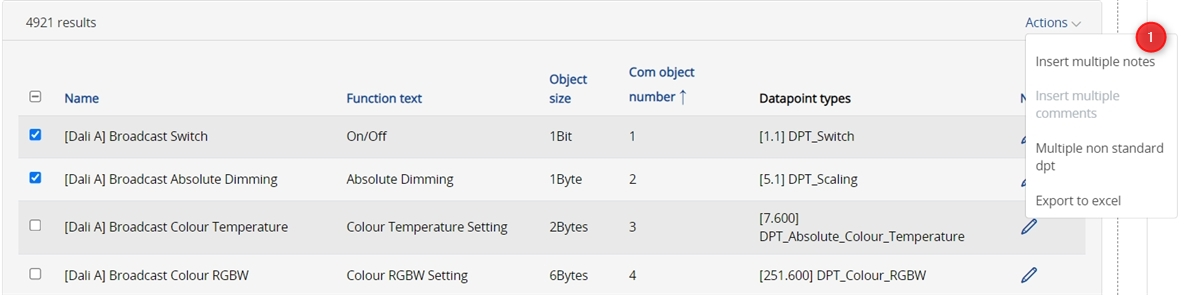

• 您始终可以提供有关组对象的附加信息，从而通过使用“操作”菜单添加有用的信息。

原始应用

二进制代码 (S19, S28, S37)

• 不变：应用程序包含更少的参数/更少的组对象：
  • 根本不需要测试，前提是原始应用程序已成功测试。
• 不变：只有新参数（即没有虚拟参数）被添加到已经认证的二进制镜像文件中：
  • 所需测试：一致性测试可以简化为对扩展功能的全面测试和对应用程序未更改部分的随机测试。
• 未更改：新的参数地址 其他地点已包含在已注册的二进制图片文件中
  • 需要完成重新测试
• 其他：如果以上都不是，说明应用程序发生了变化。

参考应用
