Bulk Linker

Dieser Artikel umfasst folgende Themen:

• Hintergrundinformationen
• Aktivierung
• Verwendung der Bulk Linker App in der ETS
• Workflow

Hintergrundinformation

Der Bulk Linker ist eine ETS App, die entwickelt wurde, um den Konfigurationsprozess von KNX-Installationen zu optimieren, indem sie eine schnelle, umfangreiche Verknüpfung von Kommunikationsobjekten mit Gruppenadressen und von Kommunikationsobjekten mit anderen Kommunikationsobjekten ermöglicht. Die herkömmliche manuelle Verknüpfung in der ETS kann zeitaufwändig sein, insbesondere bei großen Projekten mit Dutzenden oder Hunderten von Punkten. Der Bulk Linker nutzt intuitives Drag-and-Drop und automatisches Pairing, wodurch die Einrichtungszeit erheblich reduziert und menschliche Fehler minimiert werden.

Zusätzlich zu den Verknüpfungsfunktionen bietet der Bulk Linker eine Schnittstelle für die Verwaltung von KNX-Seriennummern, die es dem Benutzer ermöglicht, Seriennummern von Geräten für die Projektdokumentation und für Geräteaustausch-Szenarien zu exportieren und zu importieren. Die App enthält auch eine umfassende Protokollierung, um alle Verknüpfungsvorgänge und die Eingabe der KNX Seriennummer während der Projektkonfiguration zu verfolgen.

Aktivierung

Befolgen Sie diese Anweisungen, um die App zu aktivieren:

• Erwerben Sie eine Lizenz von MyKNX.
• Laden Sie die App herunter und installieren Sie sie wie hier beschrieben
• Lizenzieren Sie es wie hier erklärt

Verwendung der Bulk Linker App in der ETS

Rufen Sie die App auf, wie es hier erklärt wird.

Interface Übersicht

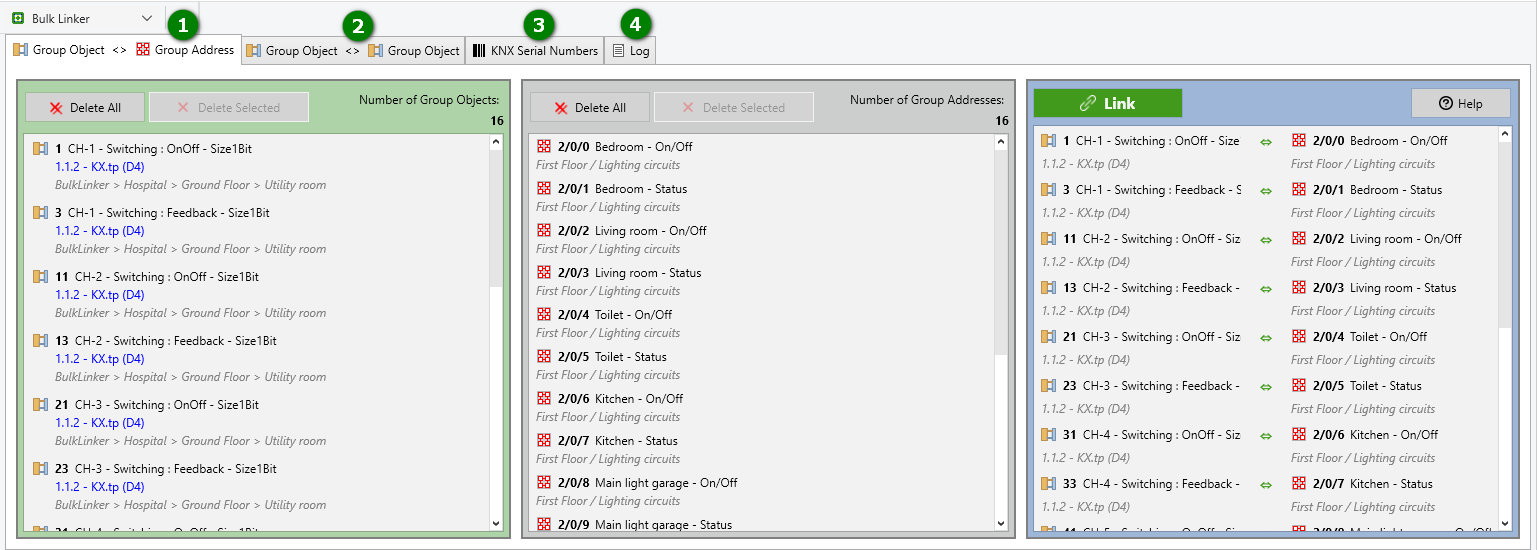

Die Oberfläche der Bulk Linker App ist in vier Hauptregisterkarten unterteilt, von denen jede bestimmte Funktionen bietet:

1. Gruppenadresse <> Registerkarte Kommunikationsobjekt

Dies ist die primäre Registerkarte für die Massenverknüpfung von Kommunuikationsbjekten mit Gruppenadressen. Das Fenster ist in drei Zonen unterteilt:

1. Quellbereich (links)
   • Geräte, Kanäle oder einzelne Kommunikationsobjekte ablegen.
   • Schaltflächen zum Entfernen aller oder der ausgewählten Elemente.
   • Zähler, der die Anzahl der Elemente in der Liste anzeigt.
2. Zielzone (Mitte)
   • Gruppenadressen, Gruppenbereiche (d.h. Haupt- oder Mittelgruppen), oder Gebäudefunktionen ablegen.
   • Schaltflächen zum Entfernen aller oder der ausgewählten Elemente.
   • Zähler, der die Anzahl der Elemente in der Liste anzeigt.
3. Vorschau & Link Zone (rechts)
   • Automatische Pairingvorschau basierend auf der Reihenfolge der Liste.
   • Schaltfläche Verknüpfen , um die Verknüpfung auszuführen.
   • Hilfe-Schaltfläche für den Zugriff auf die Dokumentation.

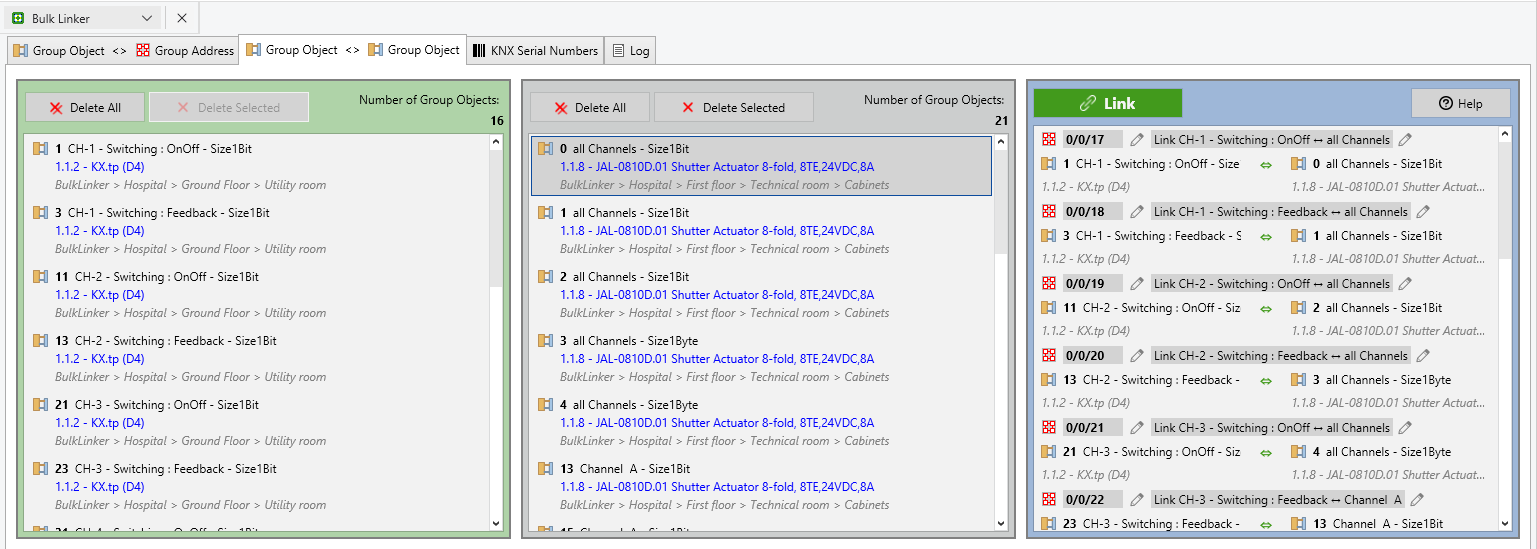

2. Kommunikationsobjekt <> Registerkarte Kommunikationsobjekt

Auf dieser Registerkarte können Sie Kommunikationsobjekte direkt mit anderen Kommunikationsobjekten verknüpfen, ohne die Struktur der Gruppenadresse vorher manuell erstellen zu müssen. Das Layout ist ähnlich wie bei der ersten Registerkarte:

1. Quellbereich (links)
   • Legen Sie Geräte, Kanäle oder einzelne Kommunilationsobjekte ab, die als Quelle dienen sollen.
   • Schaltflächen zum Entfernen aller oder der ausgewählten Elemente.
   • Zähler, der die Anzahl der Elemente in der Liste anzeigt.
2. Zielzone (Mitte)
   • Legen Sie Geräte, Kanäle oder einzelne Gruppenobjekte ab, die als Ziel dienen sollen.
   • Schaltflächen zum Entfernen aller oder der ausgewählten Elemente.
   • Zähler, der die Anzahl der Elemente in der Liste anzeigt.
3. Vorschau & Link Zone (rechts)
   • Automatische Kopplungsvorschau, die anzeigt, welcheKommunikationsobjekte über eine Gruppenadresse miteinander verknüpft werden. Sie können den Namen und die Nummer der zu erstellenden Gruppenadresse ändern. Die vorgeschlagene Gruppenadresse basiert immer auf der ersten verfügbaren, beginnend von 0 bis 31 für Hauptgruppen, von 0 bis 7 für Mittelgruppen und dann von 0 bis 255 für Gruppenadressen (0/0/0 ist ausgeschlossen).
   • Verknüpfen , um die Verknüpfung von Kommunikationsobjekt zu Kommunikationsobjekt auszuführen.

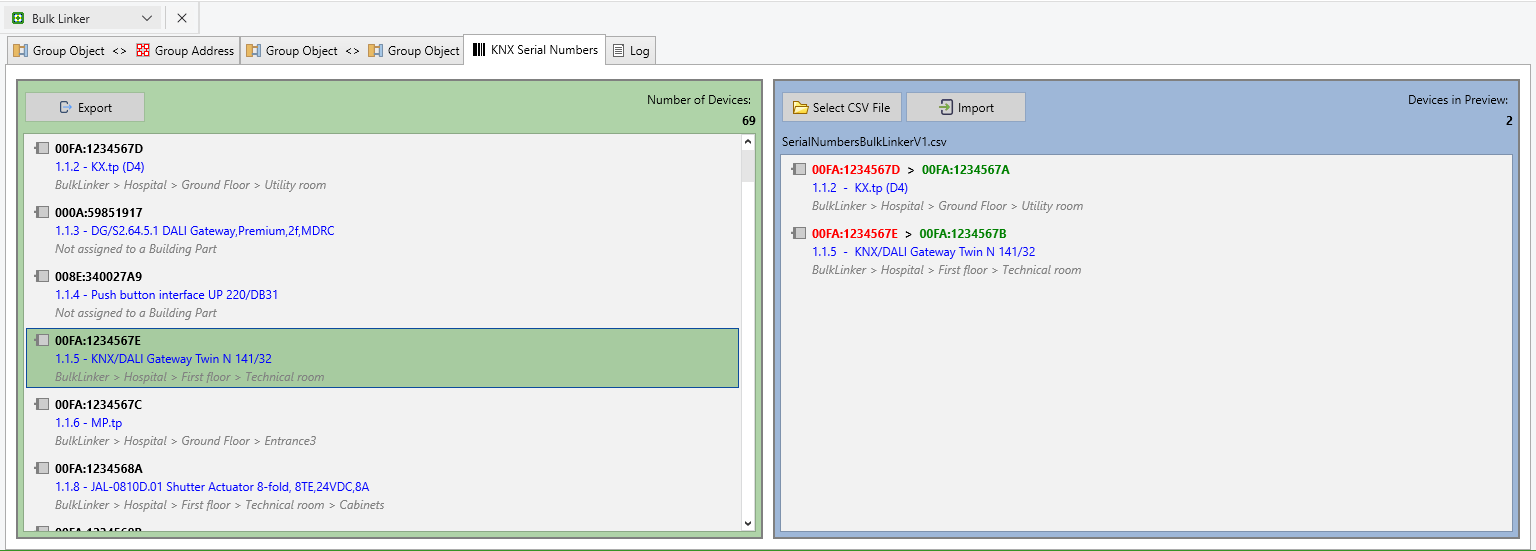

3. Registerkarte KNX Seriennummern

Auf dieser Registerkarte finden Sie Werkzeuge zur Verwaltung der Seriennummern von Geräten in Ihrem Projekt:

• Geräteliste (links)
  • Zeigt alle Geräte im Projekt mit ihren KNX Seriennummern (falls vorhanden) an, sortiert nach physikalische Adresse (aufsteigend).
  • Zeigt den Gerätenamen, die physikalische Adresse, den Einbauort und die Seriennummer für jedes Gerät an.
  • Schaltfläche Exportieren, um die Geräteliste und die Seriennummern in einer CSV-Datei zu speichern.
  • Zähler, der die Gesamtzahl der Geräte anzeigt.
• Importieren & Vorschaubereich (rechts)
  • CSV Datei wählen Schaltfläche, um eine Datei mit Seriennummern für den Import auszuwählen. Sobald eine Datei mit der richtigen Struktur (individuelle Adresse, KNX Seriennummer) ausgewählt wurde, zeigt die Vorschauliste unten alle zu aktualisierenden Geräte mit ihren aktuellen (falls vorhanden) und neuen Seriennummern an.
  • Importieren, um die Änderungen der Seriennummer auf das Projekt anzuwenden.
  • Zähler, der die Anzahl der zu aktualisierenden Geräte anzeigt.

Die Struktur der CSV-Datei ist die folgende: [physikalische Adresse,KNX Seriennummer], wobei die physikalische Adresse das Format x.y.z (z. B. 1.1.1) und die KNX Seriennummer ManufacturerCode:UniqueNumber (z. B. 00FA:59851921) haben muss.

4. Registerkarte Protokoll

Die Registerkarte Protokoll enthält eine chronologische Aufzeichnung aller Verknüpfungsvorgänge:

• Zeigt alle erfolgreichen Verbindungsvorgänge und das Einfügen von KNX-Seriennummern mit Zeitstempeln an.
• Zeigt Details darüber an, was verknüpft wurde (Kommunikationsobjekte mit Gruppenadressen oder Kommunikationsobjekte mit Kommunikationsobjekten) oder das Gerät, in das eine KNX Seriennummer eingefügt wurde.
• Schaltfläche Alles löschen, um den Protokollverlauf zu löschen.

Workflow

Verknüpfung von Gruppenadressen mit Kommunikationsobjekten

1. Quellzone befüllen

• Ziehen Sie Elemente aus der ETS und legen Sie sie ab:
  • Gerät: Fügt alle aktiven Kommunikationsobjekte des Geräts hinzu.
  • Kanal: Fügt alle aktiven Kommunikationsobjekte unter dem Kanal hinzu.
  • Kommunikationsbjekte: Fügt einzelne Kommunikationsobjekte hinzu.

2. Zielzone befüllen

• Ziehen und ablegen:
  • Gruppenadresse: Fügt eine einzelne Gruppenadresse hinzu.
  • Gruppenbereich: Fügt alle Gruppenadressen innerhalb des Bereichs hinzu.
  • Gebäudefunktion: Fügt verknüpfte Gruppenadressen hinzu.

3. Überprüfung Vorschau

• Das Tool paart Elemente nach ihrer Indexreihenfolge (d.h. das erste Element aus der Quellliste mit dem ersten Element aus der Zielliste usw.).
• Alle überzähligen Elemente aus einer der Listen werden ignoriert (wenn Sie z.B. weniger Gruppenadressen als Kommunikationsobjekte haben, werden nur diejenigen verknüpft, die ein entsprechendes Kommunikationsobjekt haben).
• Passen Sie die Reihenfolge durch Drag und Drop oder durch Befehle im Kontextmenü(Nach oben, Nach unten) an.

4. Links erstellen

• Klicken Sie auf die Schaltfläche Verknüpfen .
• Ein Bestätigungsdialog zeigt die Anzahl der erstellten Verknüpfungen und eventuelle Fehler an.
• Verknüpfte Einträge werden in den App-Daten des Projekts gespeichert und können später auf der Registerkarte'Protokoll' eingesehen werden.

Verknüpfung von Kommunikationsobjekten mit Kommunikationsobjekten

1. Navigieren Sie zu Kommunikationsobjekt <> Registerkarte Kommunikationsobjekt

• Wechseln Sie zur zweiten Registerkarte in der Bulk Linker Oberfläche.

2. Quellzone befüllen

• Ziehen Sie Quellkommunikationsobjekte aus der ETS und legen Sie sie ab:
  • Gerät: Fügt alle aktiven Kommunikationsobjekte des Geräts hinzu.
  • Kanal: Fügt alle aktiven Kommunikationsobjekte unter dem Kanal hinzu.
  • Kommunikationsbjekte: Fügt einzelne Kommunikationsobjekte hinzu.

3. Zielzone befüllen

• Ziehen Sie Zielkommunikationsobjekte aus der ETS und legen Sie sie mit denselben Methoden wie die Quellzone ab.

4. Überprüfung Vorschau

• Die Vorschau zeigt, wie die Kommunikationsobjekte je nach Reihenfolge miteinander verknüpft werden.
• Die Objekte werden in der Indexreihenfolge gepaart (erster mit erster, zweiter mit zweiter usw.).
• Passen Sie die Reihenfolge durch Ziehen und Ablegen oder durch Befehle im Kontextmenü(Nach oben, Nach unten) an.
• Passen Sie die Nummer der Gruppenadresse und/oder den Namen der Gruppenadresse an, falls erforderlich.

5. Kommunikationsobjektverknüpfungen erstellen

• Klicken Sie auf die Schaltfläche Verknüpfen .
• Ein Bestätigungsdialog zeigt die Anzahl der erstellten Verknüpfungen und eventuelle Fehler an.
• Alle Verknüpfungsvorgänge werden automatisch auf der Registerkarte Protokoll protokolliert.

KNX Seriennummernverwaltung

Seriennummern exportieren

1. Navigieren Sie zur Registerkarte KNX Seriennummern.
2. Überprüfen Sie die Liste der Geräte und ihre aktuellen Seriennummern in der linken Leiste.
3. Klicken Sie auf die Schaltfläche Exportieren.
4. Wählen Sie einen Speicherort und einen Dateinamen für die CSV-Datei.
5. Die exportierte Datei enthält Gerätenamen, physikalische Adressen und Seriennummern.

Seriennummern importieren

1. Navigieren Sie zur Registerkarte KNX Seriennummern.
2. Klicken Sie auf die Schaltfläche CSV-Datei auswählen im rechten Fensterbereich.
3. Wählen Sie eine CSV-Datei aus, die Seriennummern enthält (in der Regel zuvor exportiert und geändert).
4. Sobald Sie eine gültige Datei ausgewählt haben, zeigt die Vorschau nur die zu aktualisierenden Geräte mit den folgenden Informationen an:
   • Gerätename, physikalische Adresse, Standort, alte KNX Seriennummer und neue KNX Seriennummer für jedes Gerät.
5. Überprüfen Sie die Vorschau, um sicherzustellen, dass die richtigen Geräte aktualisiert werden.
6. Klicken Sie auf die Schaltfläche Importieren, um die Änderungen zu übernehmen.
7. Ein Bestätigungsdialog zeigt die Anzahl der aktualisierten Geräte an.
8. Der Importvorgang wird auf der Registerkarte Protokoll protokolliert.

Anzeigen des Protokolls

• Wechseln Sie zur Registerkarte Protokoll, um eine chronologische Zusammenfassung aller mit dem Bulk Linker durchgeführten Operationen zu sehen.
• Das Protokoll enthält:
  • Verknüpfungsoperationen von Gruppenadressen mit Kommunikationsobjekten
  • Verknüpfung von Kommunikationsobjekten mit Kommunikationsobjekten
  • Import von Seriennummern
• Jeder Protokolleintrag enthält den Zeitstempel und Details zum Vorgang.
• Verwenden Sie die Schaltfläche Alles löschen, um das Protokoll bei Bedarf zu löschen.

Bewährte Praktiken

• Planen Sie Ihre Verknüpfungsstrategie: Bevor Sie den Bulk Linker verwenden, organisieren Sie Ihre Kommunikationsobjekte und Gruppenadressen in einer logischen Reihenfolge, um die Vorteile der indexbasierten Verknüpfung zu nutzen.
• Verwenden Sie die Vorschau: Sehen Sie sich immer die Vorschau an, bevor Sie auf die Schaltfläche Verknüpfen klicken, um sicherzustellen, dass die richtigen Paarungen erstellt werden.
• Sichern Sie Seriennummern: Exportieren Sie regelmäßig die Seriennummern Ihrer Geräte als Backup, insbesondere bevor Sie Änderungen an Geräten vornehmen oder Geräte austauschen.
• Überprüfen Sie das Protokoll: Überprüfen Sie regelmäßig die Registerkarte Protokoll, um sicherzustellen, dass alle Verknüpfungsvorgänge erfolgreich waren, und um Ihre Konfigurationsänderungen zu protokollieren.
• Organisieren Sie nach Kanälen: Wenn Sie mit Geräten arbeiten, die über mehrere Kanäle verfügen, sollten Sie ganze Kanäle weglassen, um eine logische Gruppierung in Ihren Links zu erhalten.
