Um ein KNX-Projekt vom Inbetriebnahme-PC auf die montierten KNX-Geräte zu übertragen, muss der ETS-Anwender einen Download durchführen. Dieser Schritt kann erst durchgeführt werden, wenn die Busschnittstelleneinstellungen durchgeführt wurden.
Herunterladen
Für diese Aufgabe bietet die ETS verschiedene Varianten an, welche je nach den Anforderungen des Benutzers und dem Konfigurationsstatus der Geräte verwendet werden können. Die ETS unterscheidet zwischen folgenden Teilaspekten des Programmierens eines KNX Geräts:
- Physikalische Adresse
- Applikationsprogramm(e)
- Gruppenadressen (genauer Gruppenadressen und die Verbindungen zwischen Kommunikationsobjekten, die Tabellen)
- Parameter
Programmier-Flags
Die ETS entscheidet auf der Basis einer Reihe von Flags (z. im Topologie-, Gebäude- oder Gerätefenster), ob ein Download abgeschlossen ist oder ob nur noch einige Teile heruntergeladen werden müssen. Die Flags werden in der Listenansicht angezeigt, die in der Regel als' Download-Status' bezeichnet wird.Die Flags haben folgende Bedeutung:
Symbole
| Initial- Zustand (noch nie zuvor programmiert) oder programmiert, aber zugehörige Eigenschaft geändert (muss möglicherweise erneut programmiert werden) | |
| Programmieren erfolgreich |
Flag/Tastaturkürzel
| Adr | physikalische Adresse geladen | |
| Prg | Applikationsprogramm(e) geladen | |
| Par | Parameter geladen | |
| Grp | Gruppenadressen + Verbindungen zwischen Gruppen-Objekten ("Assoziationen" genannt) geladen | |
| Cfg | Medientypspezifische Einstellungen geladen (wird nur bei den Medien PL und RF verwendet und beim Herunterladen der einzelnen Adresse eingestellt) |
Programmiervarianten

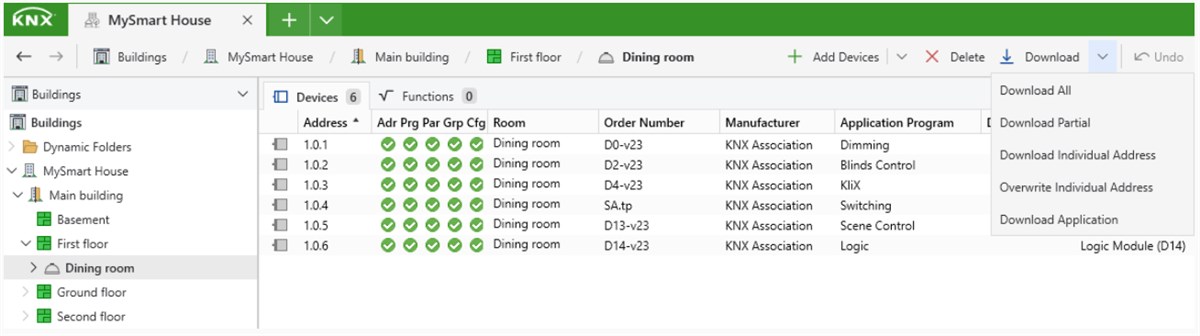

Um einen Download durchzuführen, wählen Sie das/die Element/e aus, die Sie herunterladen möchten und wählen Sie Download:
- im Inbetriebnahmemenü in der Menüleiste oder
- durch Rechtsklick auf die Maus.
Hierzu zählen die folgenden Möglichkeiten:
| Schaltfläche | Bemerkung | Involvierte Flags |
| Physikalische Adresse & Applikationsprogramm | Alle in der ETS vorhandenen Projektdaten werden in die entsprechenden Geräte programmiert.
|
Adr, Prg, Par, Grp |
| Programmieren (Partiell) |
Die ETS wird nur die Teile programmieren, die in der ETS geändert und noch nicht zuvor programmiert worden sind. Die ETS unterscheidet zwischen zwei Teilen:
|
Par, Grp |
| Physikalische Adresse |
Weist einem KNX-Gerät die physikalische Adresse zu. Siehe Programmieren Physikalische Adresse. |
Adr |
| Überschreibe physikalische Adresse |
Weist einem KNX Gerät die physikalische Adresse zu, indem die vorher bekannte Adresse überschrieben wird. Mit dieser Funktion vermeiden Sie das Drücken der Programmiertaste am Gerät. Diese Option ist nur verfügbar, wenn ein einzelnes Gerät ausgewählt ist.
|
Adr |
| Applikationsprogramm | Ladet das Applikationsprogramm in das Gerät. | Prg |
Abhängig vom Verhalten des KNX Geräts können durch das Ändern der Geräteparameter Kommunikationsobjekte versteckt oder zusätzliche angezeigt werden. Dies ist ein normales Verhalten, z.B. um die Funktionalität eines Produkts durch Parametrisierung zu verändern. Einige mit GA's verknüpfte KO's werden nicht länger angezeigt (die vorherige Verknüpfung wird ungültig), aber die vorherige GA bleibt im KNX Gerät weiter gültig (wie während dem vorherigen Programmieren gesetzt) und muss derch erneuten Download der Applikation geändert werden.
Physikalische Adresse
Für das/die betreffende(n) Gerät(e), und wenn sie die Funktion der KNX-Seriennummer unterstützen, ist es möglich, die physikalische Adresse herunterzuladen, ohne die Programmier-Taste auf dem/den Gerät(en) physisch zu drücken.

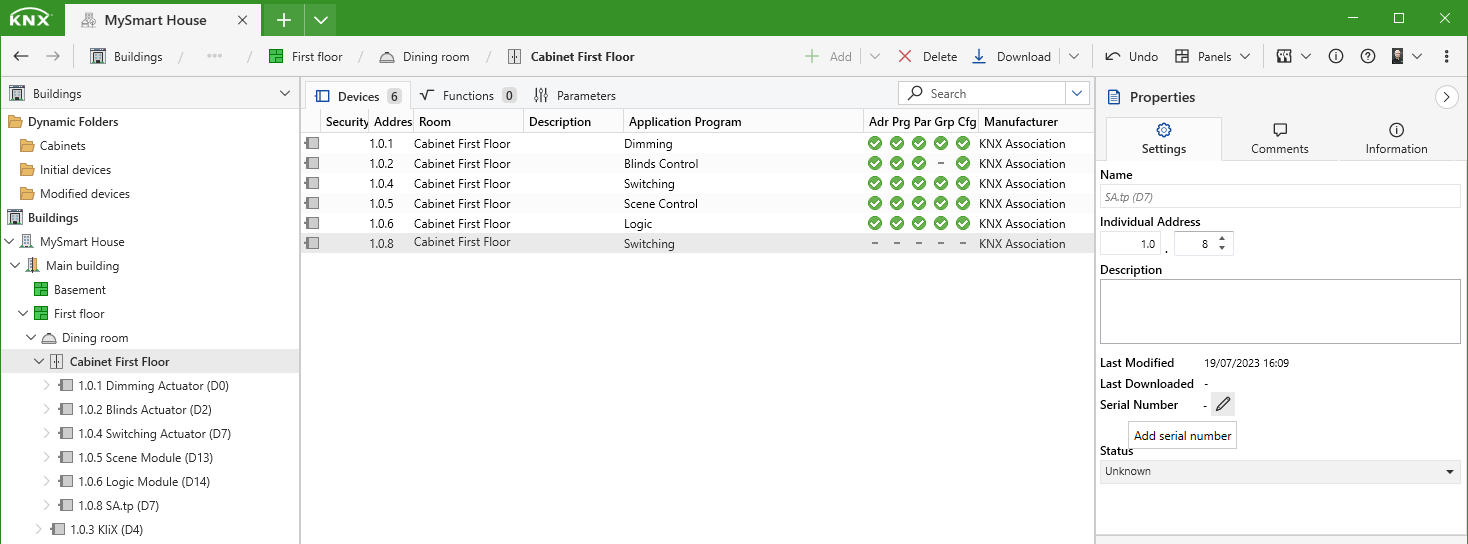

Um eine KNX Seriennummer hinzuzufügen, wählen Sie ein Gerät aus und bewegen Sie den Mauszeiger neben das Feld 'Seriennummer'. Klicken Sie dann auf das "Bleistift"-Symbol, um die KNX-Seriennummer des Geräts einzugeben.

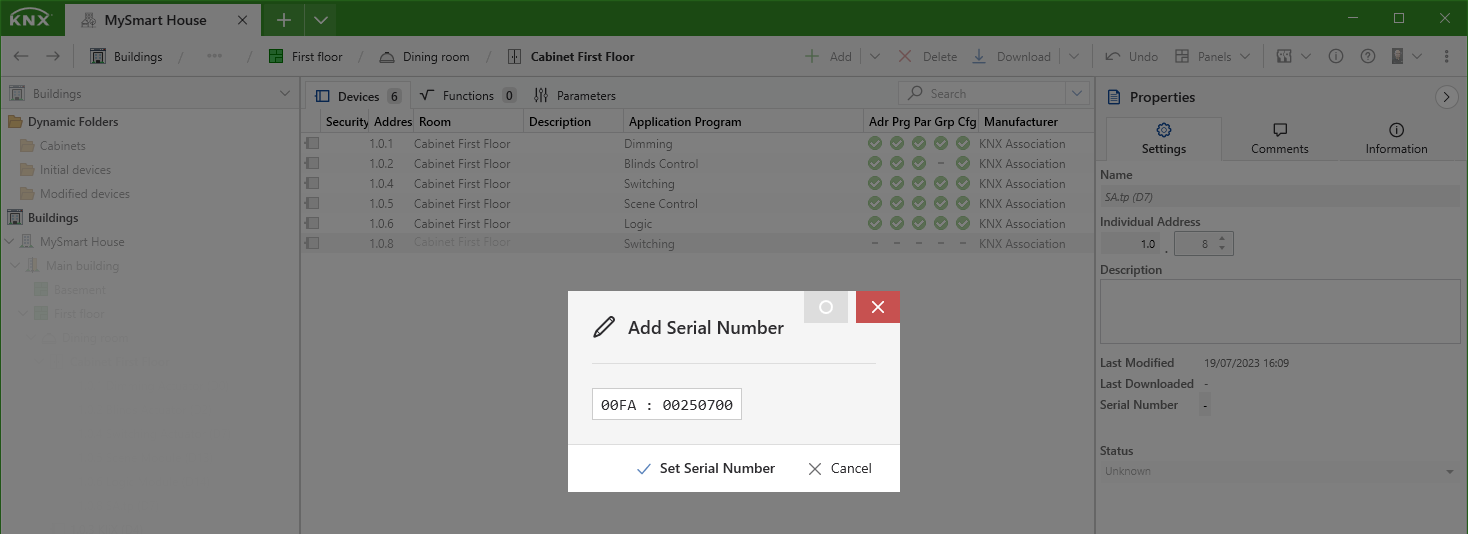

Fügen Sie dann die KNX-Seriennummer des Geräts hinzu, die in der Regel als Aufkleber auf dem Gerät vorhanden ist, und drücken Sie zum Speichern die Schaltfläche 'Seriennummer einstellen'.

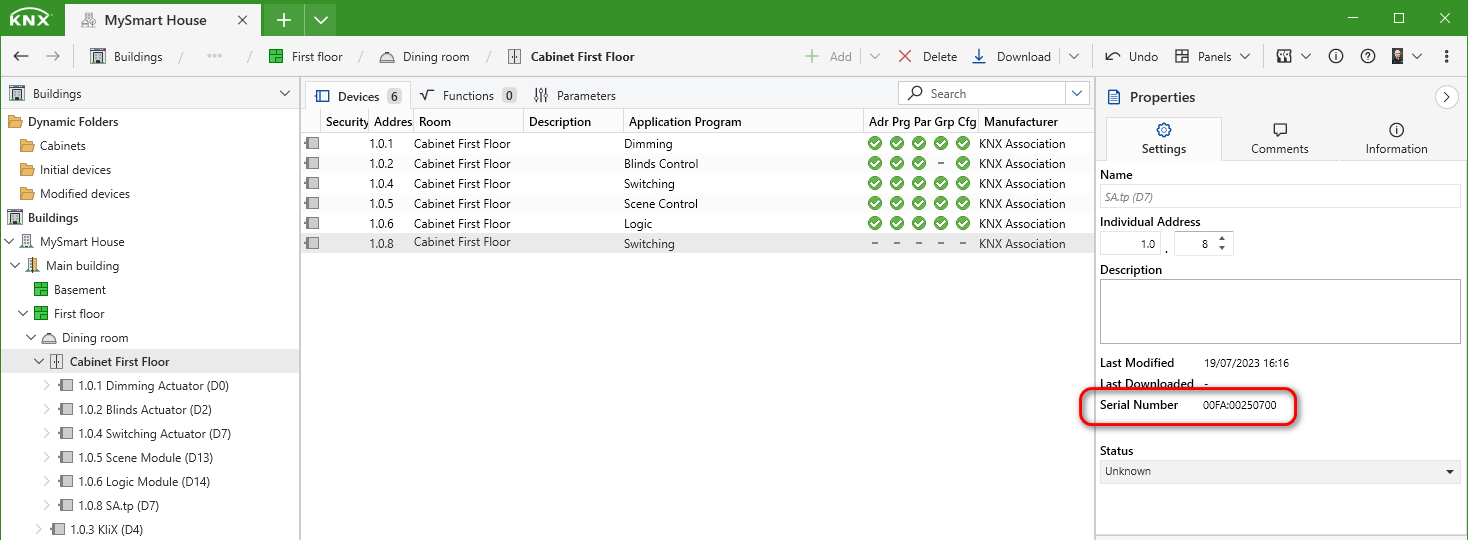

Sobald die KNX-Seriennummer hinzugefügt wurde, wird sie in der Seitenleiste angezeigt.

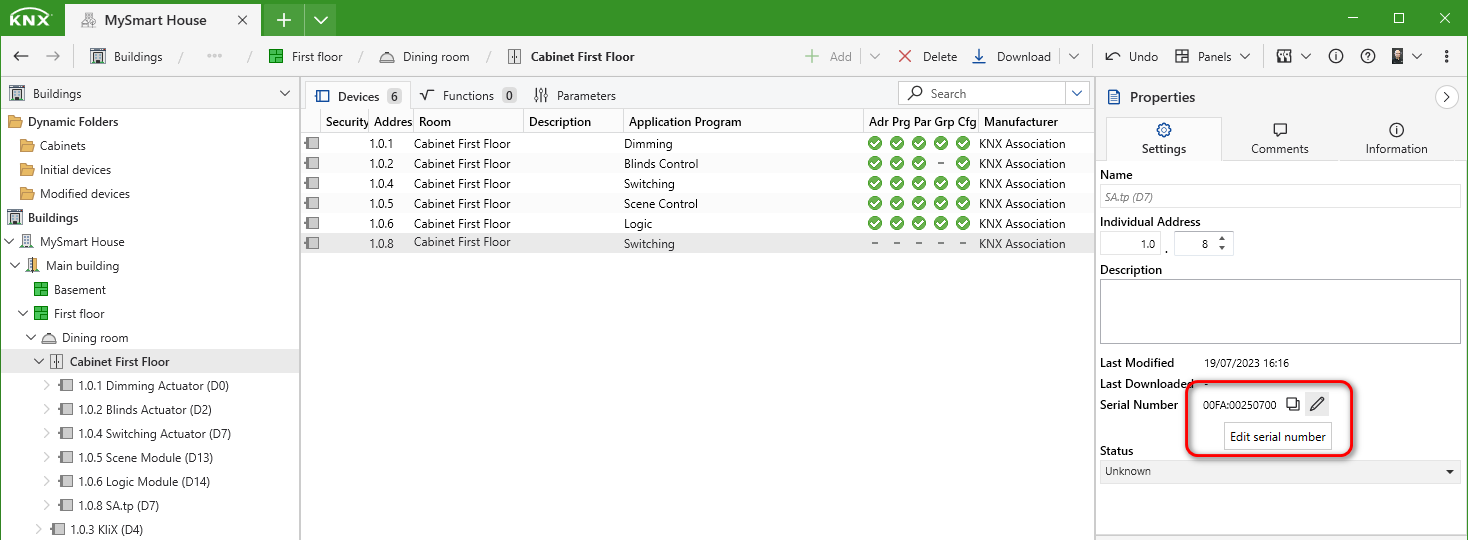

Wenn Sie sie ändern oder löschen möchten, bewegen Sie den Mauszeiger erneut über das 'Bleistift'-Symbol

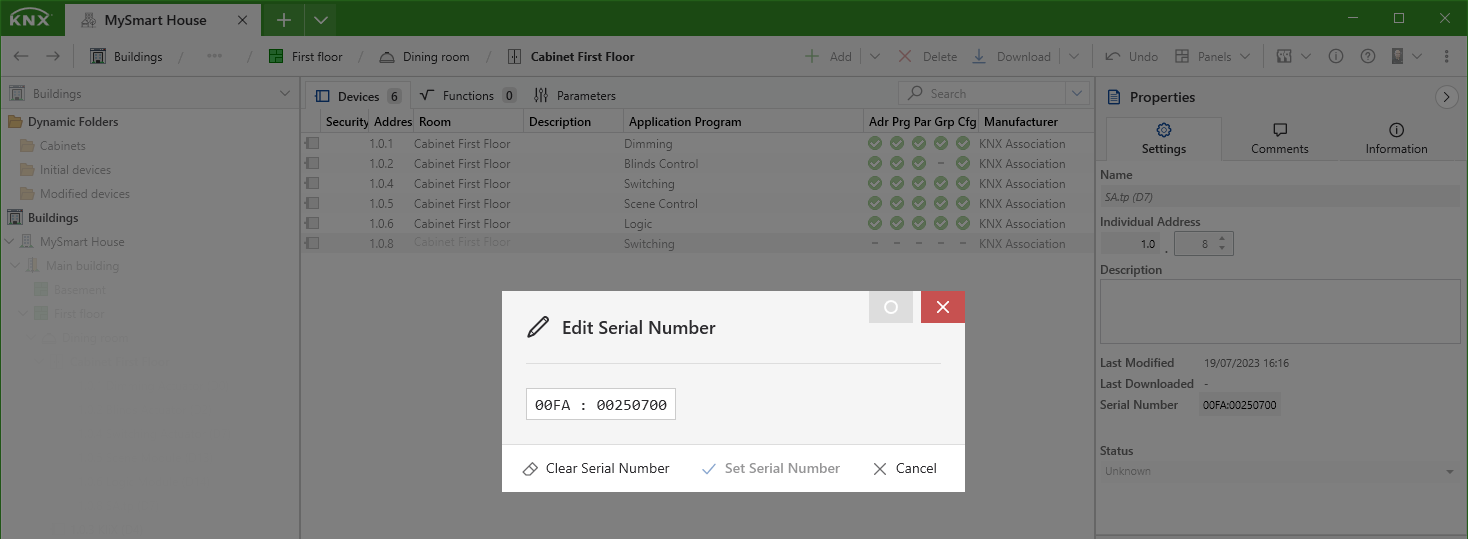

und klicken Sie darauf, um das Dialogfeld "Seriennummer bearbeiten" zu öffnen.
In diesem Dialog können Sie entweder:
- eine bereits hinzugefügte KNX-Seriennummer löschen
- eine neue KNX-Seriennummer eingeben
- oder die Aktion abbrechen
Bei Geräten die die Funktion der KNX Seriennummer nicht unterstützen, werden Sie in der Seitenleiste "Offene Aufgaben" aufgefordert, die Programmier-Taste auf dem/den Gerät(en) physisch zu drücken.
Anzeige des Download-Prozesses

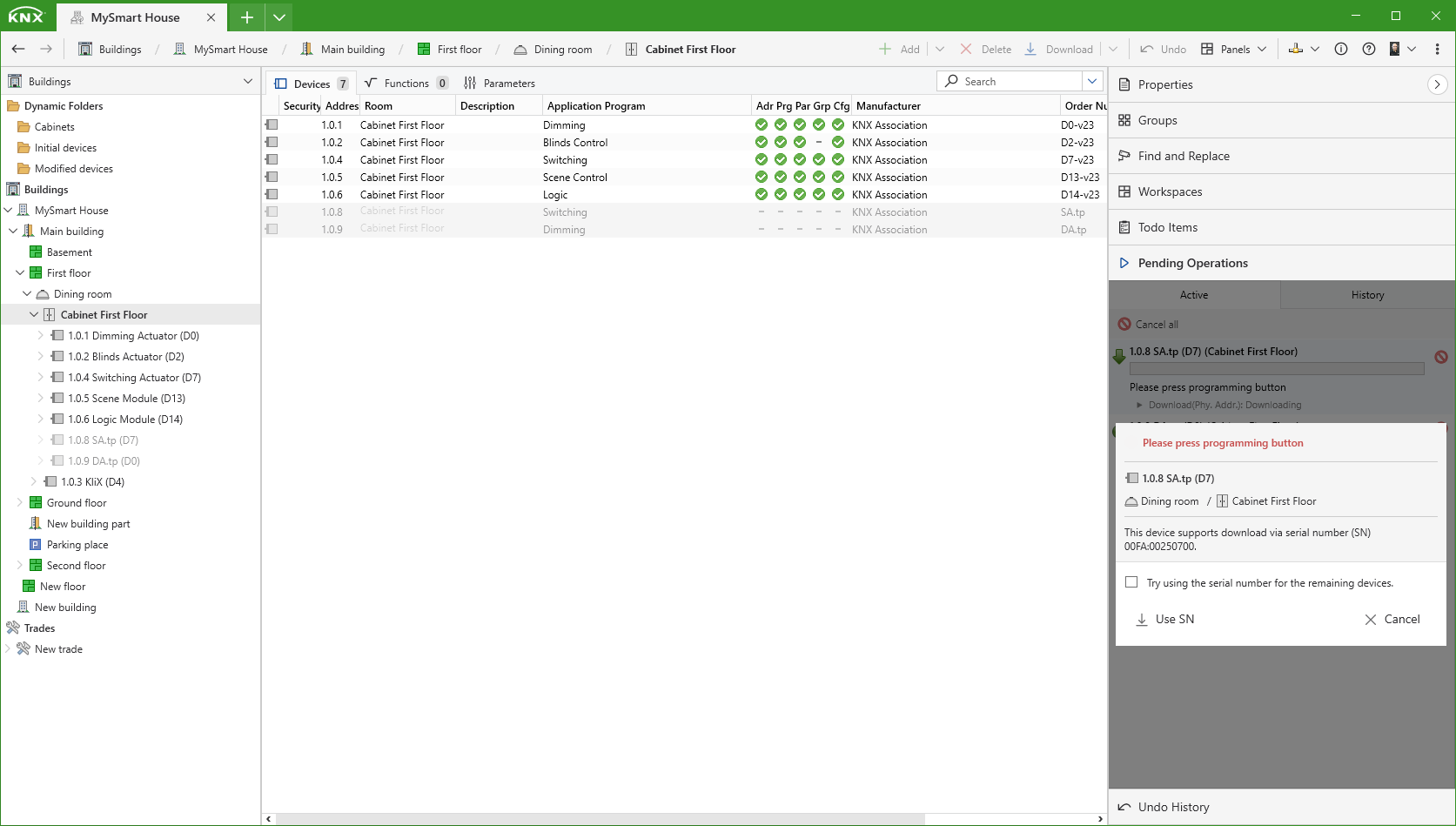

Wenn Sie den Programmiervorgang starten, wird in der Navigationsleiste automatisch der Container Laufende Operationen aktiviert. Sie können den Downloadprozess auch überwachen, indem Sie den KNX-Busverkehr in den jeweiligen Monitoren ansehen.
Beim Herunterladen mehrerer Geräte, die die KNX-Seriennummer unterstützen, können Sie die Option "Versuchen, die Seriennummer für die verbleibenden Geräte zu verwenden" auswählen, damit Sie die Programmiertaste am Gerät nicht drücken müssen.
Download-Verhalten
Der Downloadprozess läuft im Hintergrund in der ETS. Hinweis:
- Während des gesamten Programmiervorgangs kann in der ETS weitergearbeitet werden.
- Geräte, die heruntergeladen werden, sind vom ETS-Benutzer vor Änderungen geschützt. Daher können diese Geräte während des Download-Prozesses, z.B. durch Modifizierung der Parameter, nicht bearbeitet werden.
Mehr Informationen über:
- Änderungen und Reset-Prozess von Download-Flags
- Download Sequenz
- Lokales Gerät herunterladen
