Über diesen Assistenten kann verifiziert werden, ob alle notwendigen Inbetriebnahmeschritte erfolgreich durchgeführt wurden. Es ist möglich, diese Überprüfung für alle Geräte im Projekt, für ein spezifisches Gerät oder für alle Geräte verbunden, die mit einer bestimmten Gruppenadresse verbunden sind, durchzuführen. Die Funktion ähnelt dem Schritt'Geräte prüfen' des Assistenten für die Gruppendiagnose, funktioniert jedoch für alle Geräte im Projekt und nicht nur für die Geräte, die mit einer bestimmten Gruppenadresse verbunden sind.

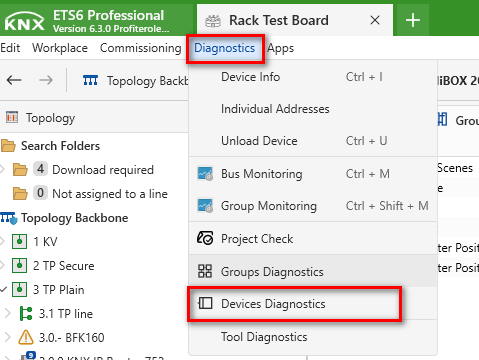

Die Registerkarte Gerätediagnose kann über die Projektmenüleiste'Diagnose' > Gerätediagnose aufgerufen werden. Die nächsten Abschnitte beschreiben die beiden Schritte:
Grundlegende Prüfungen
Folgende Prüfungen werden durchgeführt:
- Sind alle Programmierflags im Projekt gesetzt? Die Cfg-Flagge wird nur bei PL/RF-Medium berücksichtigt.
- Kann das Gerät über den Bus (Ping) erreicht werden?
- Ist das Programm geladen und wird es ausgeführt? Voraussetzung ist, dass das Anwendungsprogramm in der Installation das gleiche ist wie im Projekt, andernfalls schlägt dieser Test fehl und gibt einen Fehler an die Liste aus.
Eine Fortschrittsleiste zeigt, wie viele Geräte bisher überprüft wurden (x von y). Die Überprüfung kann jederzeit abgebrochen werden.
Nur Fehler werden in der Liste angezeigt.
Wenn kein Gerät in einer Linie erreicht werden kann, erscheint eine nicht-modale Benachrichtigung nach dem dritten Gerät (während der Assistent die Überprüfung auf den anderen Geräten fortsetzt). Die Mitteilung schlägt vor, die häufigsten Ursachen für das Problem zu prüfen (Topologie-Probleme, falsche lokale Adresse, Stromausfall, Kabelbruch) und bietet an, diese Linie zu überspringen und mit der nächsten fortzufahren.
Der Benutzer kann mit den 'Erweiterten Prüfungen' fortfahren oder den Assistenten hier beenden.
Erweiterte Prüfungen
Für alle Geräte im Projekt/Auswahl, die die 'grundlegende Prüfungen' bestanden haben werden die folgenden Prüfungen durchgeführt (für Geräte, die die Prüfung nicht bestanden haben, wird das Ergebnis der vorherigen Prüfung wird erneut auf diesem Tab aufgeführt):
- Liest die Verbindungstabellen der Geräte in der Installation aus und vergleicht sie mit der projektierten Gruppen-Adresszuweisung.
- Die Adresstabellen müssen identisch sein.
- Verbindungstabelle:
- Die sendenden Assiziationen müssen identisch sein.
- Die enpfangenden Assoziationen müssen mit Ausnahme ihrer relativen Reihenfolge identisch sein.
- Kommunikationsobjekttabelle:
- Bei Kommunikationsobjekten ist der Vergleich in den folgenden Fällen erfolgreich:
- Alle Flags und die Objektlänge sind gleich.
- Extra Prüfung 1: Keine Gruppenadressen werden dem Kommunikationsobjekt zugewiesen oder das Kommunikationsflag ist nicht gesetzt. Sind die Daten auf dem Gerät und in den Projektdaten identisch?
- > In diesem Fall werden die verbleibenden Flags und die Objektgröße ignoriert.
- Extra Prüfung 2: Dem Kommunikationsobjekt werden keine Gruppenadressen zugewiesen und das Kommunikationsflag wird im Projekt gesetzt. Die Daten auf dem Gerät stimmen nicht mit den Projektdaten überein.
- > In diesem Fall ist der Vergleich in Ordnung. Die ETS hat dies explizit erzwungen!
- Bei Kommunikationsobjekten ist der Vergleich in den folgenden Fällen erfolgreich:
Eine Fortschrittsleiste zeigt, wie viele Geräte bisher überprüft wurden (x von y). Die Überprüfung kann jederzeit abgebrochen werden.
Nur Fehler werden in der Liste angezeigt.
