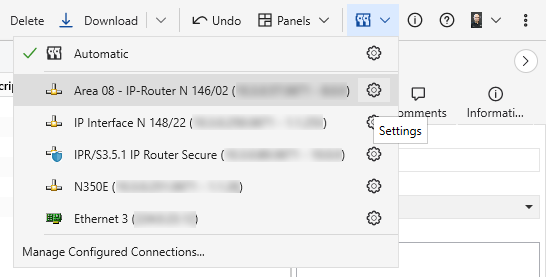

Um eine gefundene Busschnittstelle zu konfigurieren oder eine Busschnittstelle zu verwalten (erstellen, bearbeiten, löschen) klicken Sie auf das entsprechende Zahnradsymbol.
In der Liste der Schnittstellen können folgende Informationen wiedergefunden werden:
| Symbol | Verbindungstyp | Name/IP-Adresse |
|---|---|---|
|
|
KNX/USB |
|
|
|
KNXnet/IP Tunnelling |
Zeigt den benutzerdefinierten Namen und, wenn der Verbindungstyp IP ist, die zugewiesene IP-Adresse (sowie die MAC-Adresse; die Adresse wird bei der Herstellung/Konfiguration der Verbindung übernommen). Der benutzerdefinierte Name auf KNXnet/IP Tunneling (Geräte) wird später in das Gerät heruntergeladen. Die maximale Länge des Namens beträgt 30 Zeichen. Wenn das Gerät von der ETS erkannt wird, wird dieser Name angezeigt. |
|
|
Eiblib/IP |
|
|
|
KNXnet/IP-Bereichslinie erkannt |
|
|
|
KNX IP Secure sichere Bereichsline erkannt
|
Eigenschaften
Die Eigenschaften werden im rechten Fenster angezeigt. Für die aktuelle Schnittstelle, und nur für den Fall, dass es sich um eine IP-Schnittstelle der vorherigen Generation handelt, befindet sich neben dem Feld für die physikalische Adresse eine Schaltfläche zum Testen, ob die angegebene physikalische Adresse frei ist.
| Eigenschaft | Beschreibung |
|---|---|
| Name | Benutzerfreundlicher Name für die Verbindung (bei KNXnet/IP-Verbindungen wird er als 'Benutzerfreundlicher Name' angezeigt, der Name - aus den Geräteeigenschaften/Seitenleiste der Schnittstelle aus dem ETS-Projekt) |
Die folgende Information wird je nach gewähltem Schnittstellentyp angezeigt.
Die Änderung von Parametern ist nur möglich, wenn die Schnittstelle manuell erstellt wurde.
USB
| Eigenschaft | Beschreibung |
|---|---|
| Name | Name der Schnittstelle |
| Hersteller | Hersteller der Schnittstelle |
| Medium | Medium an das die USB-Schnittstelle angeschlossen ist |

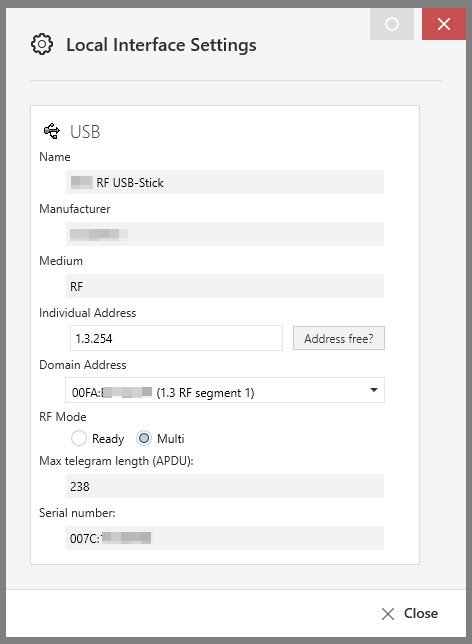

| Physikalische Adresse | Die physikalische Adresse der Schnittstelle sowie ein Button, um zu testen, ob die angegebene physikalische Adresse frei ist |
| System-ID | Nur anwendbar, wenn der Medientyp RF oder PL ist |
| RF Modus |
Nur anwendbar, wenn der Medientyp RF oder PL ist |
| Maximale Telegrammlänge (APDU) | Die maximale Datenlänge innerhalb eines Telegramms, die die Schnittstelle bearbeiten kann |
| Seriennummer |
Die Seriennummer der Schnittstelle |
Bei Verwendung einer USB-Schnittstelle wird der benötigte Treiber direkt installiert, wenn zum ersten Mal eine Verbindung zum PC hergestellt wird. Wenn Sie den Port ändern, an dem Ihre USB-Schnittstelle angeschlossen ist, wird der Treiber erneut installiert.
KNXnet/IP Tunnelling
| Eigenschaft | Beschreibung |
|---|---|
| Name | Name der Schnittstelle |
| Host Physikalische Adresse | Die physikalische Adresse des Geräts |
| Physikalische Adresse |
Die physikalische Adresse der aktuell verwendeten Tunneling-Schnittstelle Kann hier nur für einfache Geräte gesetzt werden; für securefähige Geräte kann die physikalische Adresse nur im Projekt geändert werden, wo das Gerät gefunden werden kann |
| IP-Adresse | Gefundene IP-Adresse der Schnittstelle |
| Port | 3671 (default) |
| MAC Addresse | Die MAC-Adresse des Geräts |
| Maximale Telegrammlänge (APDU) | Die maximale Datenlänge innerhalb eines Telegramms, die die Schnittstelle bearbeiten kann |
| Seriennummer | Die Seriennummer der Schnittstelle |
KNXnet/IP Routing
| Eigenschaft | Beschreibung |
|---|---|
| Name | Name der Schnittstelle |
| Physikalische Adresse |
Physikalische Adresse der (lokalen) Schnittstelle; Vorauswahl für die Bereichslinie (0.0.1) |
| Multicast-Adresse |
224.0.23.12 (default)
|
| MAC Addresse | MAC-Hardware-Adresse der Schnittstelle. |
Eiblib/IP
| Eigenschaft | Beschreibung |
|---|---|
| Name | Name der Schnittstelle |
| Server |
IP-Adresse der Schnittstelle |
| Protokoll |
TCP oder UDP |
| Port | Konfiguration/Lese-/Schreib-Port (5000x) |
| COM | COM-Verbindungsnummer |
Eine gefundene Schnittstelle konfigurieren
Die lokale physikalische Adresse muss so gesetzt werden, dass die Bereichs- und die Liniennummer mit dem aktuellen Installationsort der Schnittstelle übereinstimmen. Die Gerätenummer muss eine Adresse sein, die im Projekt nicht verwendet wird. Z.B. ist '255' die am besten geeignete Teilnehmernummer, da diese "höchste Nummer" in der Installation wahrscheinlich nicht vorkommt.

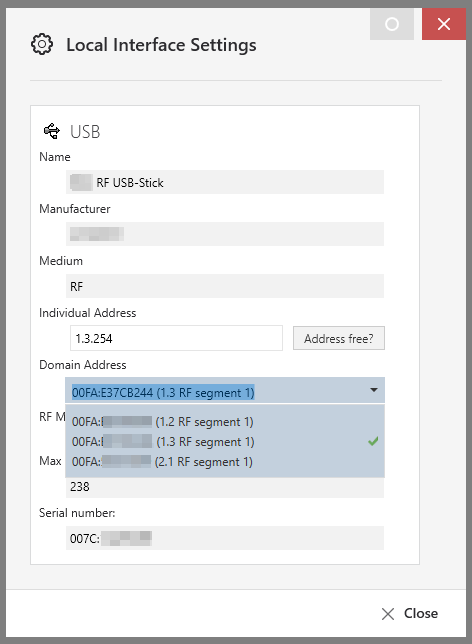

Außerdem können Sie alle verfügbaren RF-Schnittstellen-Domänenadressen in der Dropdown-Liste anzeigen (siehe unten). Die freie physikalische Adresse wird automatisch anhand der gewählten Domainadresse ausgewählt.
Sollte eine Unterputz-USB-Schnittstelle auf einem Buskoppler verwendet werden und später wieder entfernt werden (danach z.B. durch einen Tastsensor ersetzt werden), so wird sofort die für den späteren Tastsensor vorgesehene phydikalische Adresse eingestellt.
Konfigurierte Schnittstellen verwalten
Eine konfigurierte Verbindung ist notwendig, wenn die ETS die Busschnittstelle nicht automatisch erkennen kann, entweder weil das Netzwerk IP Multicast nicht unterstützt oder die Schnittstelle liegt hinter einem NAT-Router (*) oder die Schnittstelle verwendet das EIBlib/IP-Protokoll.
(*)Achtung: Eine KNX-Schnittstelle dem öffentlichen Internet zugänglich zu machen, ist ein großes Sicherheitsrisiko! Handeln Sie verantwortungsvoll und erlauben Sie stattdessen den Zugang nur über einen sicheren Kanal (VPN).
Folgende Buttons sind verfügbar:
| Button | Beschreibung |
|---|---|
| Erstellt eine neue Verbindung, aber nur vom Typ IP Tunneling und EIBlib/IP | |
| Umschaltung für dieses Projekt, wählt die Schnittstelle für dieses spezifische Projekt. | |
| Löscht eine einzelne ausgewählte Verbindung | |
| Importiert konfigurierte Schnittstellen | |
| Exportiert konfigurierte Schnittstellen |
Eiblib/IP
Diese Art der Kommunikation wird nur unterstützt, nachdem die entsprechende ETS App "EIBlib/IP" installiert wurde.
Beim Hinzufügen einer solchen Schnittstelle werden folgende Informationen angezeigt:
| Eigenschaft | Description |
|---|---|
| Name | Name der Schnittstelle |
| Physikalische Adresse |
Die physikalische Adresse der Schnittstelle |
| Server |
IP-Adresse der Schnittstelle |
| Protokoll |
TCP oder UDP |
| Konfig. Port | Konfiguration/Lese-/Schreib-Port (5000x) |
| Lese Port | Konfiguration des Lese-Ports |
| Schreib Port | Konfiguration des Schreib-Ports |
| Anschluss | COM Verbindungsnummer (1 bis 8) |
IP Tunnelierung
KNXnet/IP Tunnelling
KNX Telegramme werden in TCP/IP verpackt und von der ETS an die IP Tunneling Schnittstelle gesendet, die wiederum die TCP/IP Hülle entfernt und das Telegramm an den unteren TP Bereich oder TP Linie weiterleitet.
Beim Hinzufügen einer solchen Schnittstelle werden folgende Informationen angezeigt:
| Eigenschaft | Description |
|---|---|
| Name | Name der Schnittstelle |
| Physikalische Adresse |
Die physikalische Adresse der aktuell verwendeten Tunneling-Schnittstelle Kann hier nur für einfache Geräte gesetzt werden; für securefähige Geräte kann die physikalische Adresse nur im Projekt geändert werden, wo das Gerät gefunden werden kann |
| Server | Die gewünschte IP-Adresse der Schnittstelle (z.B. 192.168.1.150) oder eine URL zur Auflösung einer IP-Adresse (z.B. myhome.dyndns.org) |
| Port | 3671 (default) |
| Verbinden im NAT Modus |
Aktiviere/Deaktiviert die Übersetzung der Netzwerkadresse. NAT ist für eine Schnittstelle nur dann erforderlich, wenn sie von der ETS nicht automatisch gefunden werden kann. |
KNXnet/IP Routing
Für das KNXnet/IP-Routing verwendet man die IP-Verbindung eines IP-Routers oder eines reinen KNXnet/IP-Gerätes (ohne Verbindung zu TP).
Falls ein IP-Router verwendet wird muss man soll sicherstellen, dass die physikalische Adresse auf einen Wert zurückgesetzt wird, der seiner Funktion als Koppler entspricht (z.B. 1.1.0) wenn sie auf einen anderen Wert (z.B. 1.1.255) geändert wurde.
