Αυτόματη δημιουργία πίνακα φίλτρων:
Κατά τη δημιουργία του έργου, το ETS ορίζει αυτόματα τους πινάκες φίλτρων από όλους εμπλεκόμενους Προσαρμοστές ανά Διεύθυνση Ομάδας
Παράδειγμα:
Εάν η διεύθυνση ομάδας "A" συνδέει ένα αντικείμενο επικοινωνίας μιας συσκευής στη γραμμή 1.1 και ένα αντικείμενο επικοινωνίας μιας συσκευής στη γραμμή 15.15, οι εμπλεκόμενοι προσαρμοστές είναι ο προσαρμοστές γραμμής 1.1.0, ο προσαρμοστής κεντρικής γραμμής 1.0.0, ο ο προσαρμοστής κεντρικής γραμμής 15.0.0 και ο προσαρμοστής γραμμής 15.15.0. Το ETS θα ρυθμίσει αυτόματα (δε θα φορτίσει!) τους πίνακες φίλτρων αυτών των τεσσάρων προσαρμοστών. Εάν ένα αντικείμενο επικοινωνίας μιας συσκευής στη γραμμή 1.2 προστεθεί αργότερα στη διεύθυνση ομάδας "A", το ETS θα ενημερώσει επίσης τον πίνακα φίλτρων του προσαρμοστή γραμμής 1.2.0.
Βασικές πληροφορίες:
Κατά τη φόρτιση ενός προσαρμοστή, το ETS υπολογίζει τον πίνακα φίλτρου Διευθύνσεων Ομάδων με βάση την τρέχουσα χρήση των Διευθύνσεων Ομάδων στο έργο. Κάθε φορά που αλλάζει αυτή η χρήση (δημιουργούνται νέες συνδέσεις Διευθύνσεων Ομάδων ή καταργούνται υπάρχουσες), το ETS αξιολογεί τις πιθανές επιπτώσεις στους προσαρμοστές του έργου και επαναφέρει τη σημαία προγραμματισμού Ομδ σε εκείνους τους προσαρμοστές που χρειάζονται ενημέρωση του πίνακα φίλτρου τους. Αυτό ενημερώνει τον χρήστη σχετικά με την ανάγκη επαναφόρτισης αυτών των προσαρμοστών για να μπορέσουν να λειτουργήσουν σωστά οι τελευταίες αλλαγές του.
Σε ορισμένες περιπτώσεις, δεν μοντελοποιούνται όλες οι συσκευές επικοινωνίας στην εγκατάσταση KNX ως συσκευές στο έργο ETS. Ως εκ τούτου, το ETS ενδέχεται να μην είναι σε θέση να λάβει υπόψη του αυτές τις συσκευές και τις συνδέσεις διεύθυνσης ομάδας τους κατά τον υπολογισμό του πίνακα φίλτρων για τους προσαρμοστές. Σε τέτοια σενάρια, ο εγκαταστάτης πρέπει να διασφαλίσει χειροκίνητα ότι οι απαιτούμενες διευθύνσεις ομάδας προωθούνται στο τμήμα δικτύου όπου βρίσκεται αυτός ο "συνεργάτης" επικοινωνίας (π.χ. ένα εργαλείο οπτικοποίησης). Αυτή ήταν η συνήθης πρακτική κατά καιρούς, όταν οι θύρες επικοινωνίας bus δεν είχαν μοντελοποιηθεί στο ETS και ο εγκαταστάτης δεν ήθελε να χρησιμοποιήσει τις λεγόμενες εικονικές συσκευές λόγω των πολλών μειονεκτημάτων τους. Για χειροκίνητο έλεγχο του πίνακα φίλτρων με τη χρήση του "Πέρασμα μέσα από τον Προσαρμοστής Γραμμής".
Κατάργηση της χειροκίνητης τροποποίησης του Πίνακα Φίλτρων
Στο πλαίσιο των συνεχιζόμενων προσπαθειών μας για τη βελτίωση του ETS, θα καταργήσουμε τη χειροκίνητη τροποποίηση των πινάκων φίλτρων. Η απόφαση αυτή ελήφθη επειδή οι χειροκίνητες τροποποιήσεις μπορεί να οδηγήσουν σε κινδύνους για την ασφάλεια καθώς και σε μειωμένη επισκόπηση του έργου. Η αυτοματοποιημένη διαχείριση εξασφαλίζει μεγαλύτερη ακρίβεια, ασφάλεια και σαφήνεια του έργου.
Ισχύει από: 6.3.0 και νεότερες εκδόσεις
Τι σημαίνει αυτό;
Η χειροκίνητη τροποποίηση των πινάκων φίλτρων δεν θα είναι πλέον διαθέσιμη ούτε θα υποστηρίζεται.
Αυτό σημαίνει ότι:
- Δεν υποστηρίζεται πλέον η ρύθμιση της διεύθυνσης ομάδας σε "Πέρασμα από τον Προσαρμοστή Γραμμής".
- Δεν υποστηρίζεται πλέον η προσθήκη μεμονωμένων διευθύνσεων ομάδας και μπλοκ διευθύνσεων ομάδας σε ένα τμήμα υποδικτύου.
Τι εξακολουθεί να υποστηρίζεται;

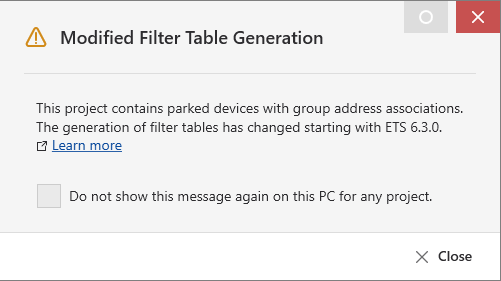

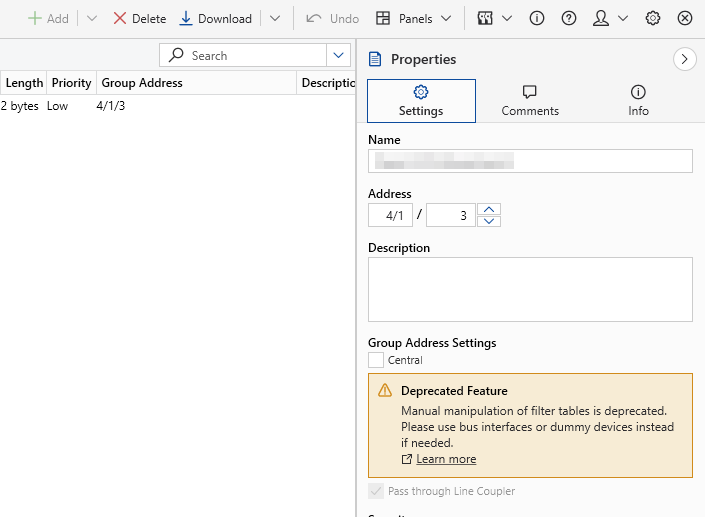

Τα υπάρχοντα έργα με χειροκίνητους πίνακες φίλτρων μπορούν ακόμα να τροποποιηθούν στο ETS, αλλά θα εμφανιστεί ένα μήνυμα στο"Περιέκτης Ιδιοτήτων" και θα εμφανιστεί ένα προειδοποιητικό παράθυρο διαλόγου κατά το άνοιγμα του έργου.
Τρέχουσες βέλτιστες πρακτικές για την οπτικοποίηση:
Αντί να τροποποούνε απευθείας τους πίνακες φίλτρων, οι χρήστες ενθαρρύνονται να εξετάζουν τις ακόλουθες επιλογές:
1. Αξιοποίηση των Θυρών Bus:

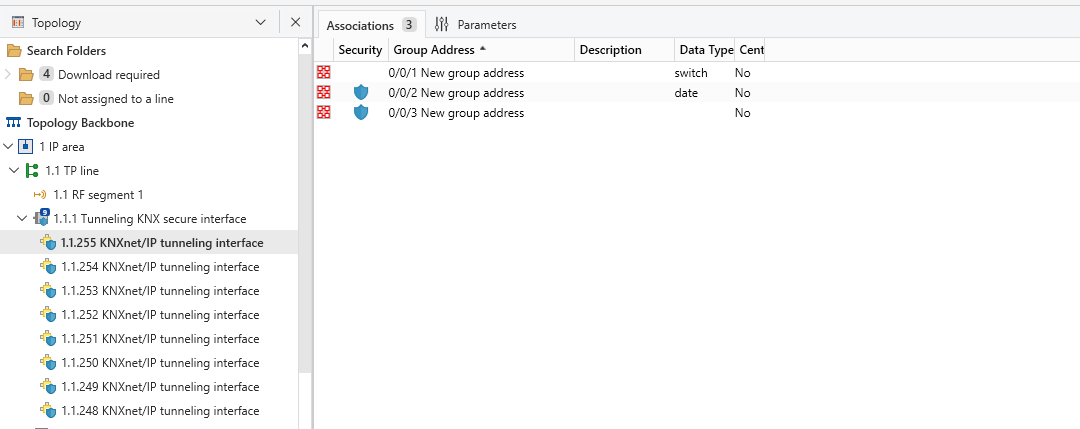

-Οι θύρες bus έχουν μοντελοποιηθεί στο ETS, επομένως μπορεί κανείς να σύρει και να αποθέσει τις απαιτούμενες διευθύνσεις ομάδων στις αντίστοιχες διεπαφές tunneling, ένα παράδειγμα του οποίου απεικονίζεται παρακάτω, και στη συνέχεια οι διευθύνσεις ομάδων προστίθενται στον πίνακα φίλτρων των αντίστοιχων προσαρμοστών.
Ανατρέξτε στο άρθρο εδώ για ολοκληρωμένη καθοδήγηση σχετικά με την αποτελεσματική ενσωμάτωση και διαχείριση των θυρών bus.
2. Χρήση εικονικής συσκευής:
- Προσθέστε μία ή περισσότερες εικονικές συσκευές στη γραμμή όπου είναι συνδεδεμένο το σύστημα οπτικοποίησης.
- Διαμορφώστε τις παραμέτρους της συσκευής ώστε να περιλαμβάνουν τα απαιτούμενα αντικείμενα επικοινωνίας.
- Εκχωρήστε τις απαραίτητες διευθύνσεις ομάδας για τη διευκόλυνση της επικοινωνίας.
Προεπισκόπηση πίνακα φίλτρου:
Πριν από την πραγματική λήψη, μπορείτε να ελέγξετε τους εικονικούς πίνακες φίλτρων. Αυτό μπορεί να γίνει μέσω του μενού περιβάλλοντος του Προσαρμοστή.
Πληροφορίες συσκευής:
Διαβάζει από τη μνήμη του προσαρμοστή τον τελευταίο πίνακα φίλτρων που έχει φορτιστεί. Αυτό μπορεί να γίνει μέσω του μενού περιβάλλοντος του Προσαρμοστή.
