Επισκόπηση
Το ETS υποστηρίζει τώρα βελτιωμένη λειτουργία σύνδεσης μεταξύ διευθύνσεων ομάδων (GA) και αντικειμένων ομάδων (GO).
Με αυτή την ενημέρωση, οι χρήστες μπορούν:
- Να συνδέσουν πολλαπλές διευθύνσεις ομάδας σε ένα μόνο αντικείμενο επικοινωνίας.
- Πολλαπλή σύνδεση χρησιμοποιώντας ALT + V.
- Να χρησιμοποιήσουν το Πρόχειρο για συνδέσεις με βάση το κείμενο.
- Συνδέσουν με χρήση του Περιέκτη «Ομάδες» της πλευρικής μπάρας.
Αυτό το άρθρο εξηγεί λεπτομερώς κάθε τεχνική, συμπεριλαμβανομένης της συμπεριφοράς, των κανόνων και των περιορισμών.

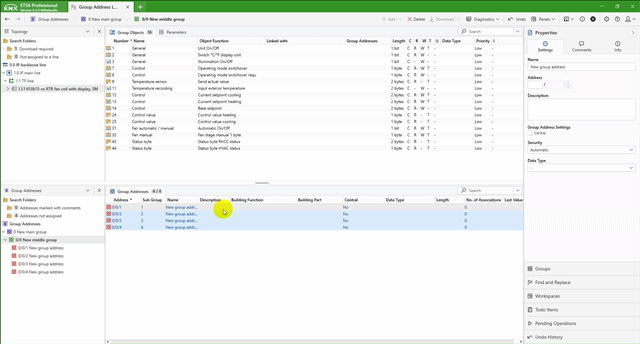

1. Πολλαπλές διευθύνσεις ομάδας σε ένα μόνο αντικείμενο επικοινωνίας
Μπορείτε να συνδέσετε πολλές διευθύνσεις ομάδας με ένα μόνο αντικείμενο επικοινωνίας.
Παράδειγμα:
Αντικείμενο επικοινωνίας 1 → 0/0/1, 0/0/2, 0/0/3
Πώς χρησιμοποιείται:
- Επιλέξτε το επιθυμητό αντικείμενο επικοινωνίας στη συσκευή του έργο.
- Σύρετε και αφήστε ή επικολλήστε πολλαπλές διευθύνσεις ομάδας στο επιλεγμένο αντικείμενο επικοινωνίας.

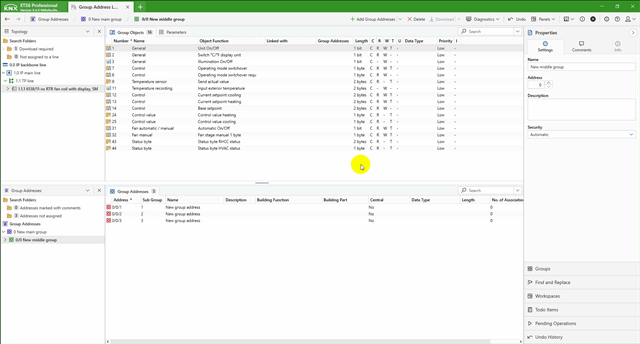

2. Πολλαπλή σύνδεση χρησιμοποιώντας ALT + V
Σκοπός:
Σας επιτρέπει να επικολλήσετε διαδοχικά πολλαπλές διευθύνσεις ομάδας σε πολλαπλά αντικείμενα επικοινωνίας.
Παράδειγμα:
| Αντικείμενο Επικοινωνίας | Συνδεδεμένη διεύθυνση ομάδας |
|---|---|
| Αντικείμενο 1 | 0/0/1 |
| Αντικείμενο 2 | 0/0/2 |
| Αντικείμενο 3 | 0/0/3 |
Πώς χρησιμοποιείται:
- Επιλέξτε πολλαπλές διευθύνσεις ομάδων → δεξί κλικ → Αντιγραφή ή αντιγραφή (Ctrl + C).
- Επιλέξτε πολλαπλά αντικείμενα επικοινωνίας.
- Πατήστε ALT + V για διαδοχική επικόλληση.
- Το ETS συνδέει τις διευθύνσεις ομάδας μία προς μία με τη σειρά.
Συμπεριφορά σε ακραίες περιπτώσεις:
- Εάν επιλεγούν περισσότερες διευθύνσεις ομάδας από αντικείμενα επικοινωνίας → συνδέονται μόνο τα αντίστοιχα ζεύγη.
-
Εάν υπάρχει αναντιστοιχία πλάτους bit → το συγκεκριμένο ζεύγος παραλείπεται και εμφανίζεται μια προειδοποίηση:
"Δεν μπορούν να συνδεθούν όλες οι Ομάδες, ελέγξτε τα αποτελέσματα."
- Εάν η σύνδεση υπερβαίνει τα όρια της συσκευής → παραλείπεται ομοίως, με την ίδια προειδοποίηση.
Μεταφορά & απόθεση:
- Η ίδια διαδοχική συμπεριφορά ισχύει αν το ALT πατηθεί κατά τη διάρκεια μιας λειτουργίας μεταφοράς και απόθεσης.
3. Μορφή πρόχειρου για σύνδεση με βάση το κείμενο
Το ETS υποστηρίζει τη διασύνδεση με τη χρήση περιεχομένου κειμένου στο πρόχειρο, υπό την προϋπόθεση ότι ακολουθεί μια συγκεκριμένη μορφή.
Μορφή πρόχειρου (eBNF):
<Πρόχειρο> = <Διεύθυνση Ομάδας>, {<Διαχωριστής>, <Διεύθυνση Ομάδας>}
<Διεύθυνση Ομάδας> = (?decimal_uint16? - 0) | <Δύο επίπεδα διεύθυνσης ομάδας> | <Τρία επίπεδα διεύθυνσης ομάδας>
<Δύο επίπεδα διεύθυνσης ομάδας> = (?κύρια ομάδα;, "/", ?υποομάδα;) - "0/0"
<Τρία επίπεδα διεύθυνσης ομάδας> = (?κύρια ομάδα;, "/", ?μεσαία ομάδα;, "/", ?υποομάδα;) - "0/0/0"
<Διαχωριστικό> = "," | ";" | <Κενό διάστημα>, {<Κενό διάστημα>}
<Κενό διάστημα> = ?κενό? | ?tab? | ?EOL?
Σημαντικές σημειώσεις:
- Το επικολλημένο κείμενο πρέπει να μπορεί να αναλυθεί πλήρως και όλες οι διευθύνσεις ομάδων που αναφέρονται πρέπει να υπάρχουν στο τρέχον έργο.
- Αν η ανάλυση αποτύχει ή αν λείπει κάποια διεύθυνση ομάδας, το ETS αγνοεί σιωπηρά την επικόλληση και επιστρέφει στη χρήση του εσωτερικού πρόχειρου αντικειμένου.
- Επιτρέπονται μικτά στυλ συμβολισμού διευθύνσεων ομάδας (π.χ., τόσο 1/2/3 όσο και δεκαδικό 123).
Συμπεριφορά του πρόχειρου:
- Όταν αντιγράφονται διευθύνσεις ομάδων, το ETS ενημερώνει επίσης το πρόχειρο των Windows.
- Η αντιγραφή από την προβολή λεπτομερειών διατηρεί τον πίνακα CSV στο πρόχειρο του συστήματος.
4. Σύνδεση με χρήση του Περιέκτη «Ομάδες» της πλευρικής μπάρας
Εκτός από την αντιγραφή-επικόλληση ή τη μεταφορά και απόθεση, το ETS επιτρέπει τη σύνδεση διευθύνσεων ομάδων με αντικείμενα επικοινωνίας χρησιμοποιώντας τον περιέκτη ομάδων της πλευρικής μπάρας.
Πώς χρησιμοποιείται:
- Ανοίξτε τον Περιέκτη Ομάδων της πλευρικής μπάρας.
- Σύρετε την επιθυμητή διεύθυνση ομάδας πάνω στο αντικείμενο επικοινωνίας-στόχου στην προβολή συσκευής ή αντίστροφα.
- Το ETS θα τις συνδέσει αναλόγως.
Για λεπτομερή βήματα, ανατρέξτε στο άρθρο υποστήριξης KNX:
🔗 Πλευρική Μπάρα - Περιέκτης Ομάδων
Περίληψη των υποστηριζόμενων τεχνικών σύνδεσης
| Τεχνική | Περιγραφή | Συντόμευση / Ενέργεια |
|---|---|---|
| Πολλαπλές Διευθύνσεις Ομάδας σε ένα Αντικείμενο Επικοινωνίας | Παραδοσιακή σύνδεση | Μεταφορά & Απόθεση / Ctrl+V |
| Πολλαπλή σύνδεση | Ένα αντικείμενο επικοινωνίας με μία διεύθυνση ομάδας | ALT+V |
| Σύνδεση με χρήση της πλευρικής μπάρας | Χειροκίνητη σύνδεση | Μεταφορά μέσω της πλευρικής μπάρας |
| Πρόχειρο κειμένου | Αναλυτική σύνδεση | Επικολλήστε |
