Η ενότητα Ασφάλεια χρησιμοποιείται για τη διαχείριση των καταχωρήσεων κλειδιών και πιστοποιητικών των συσκευών για το ασφαλές KNX.

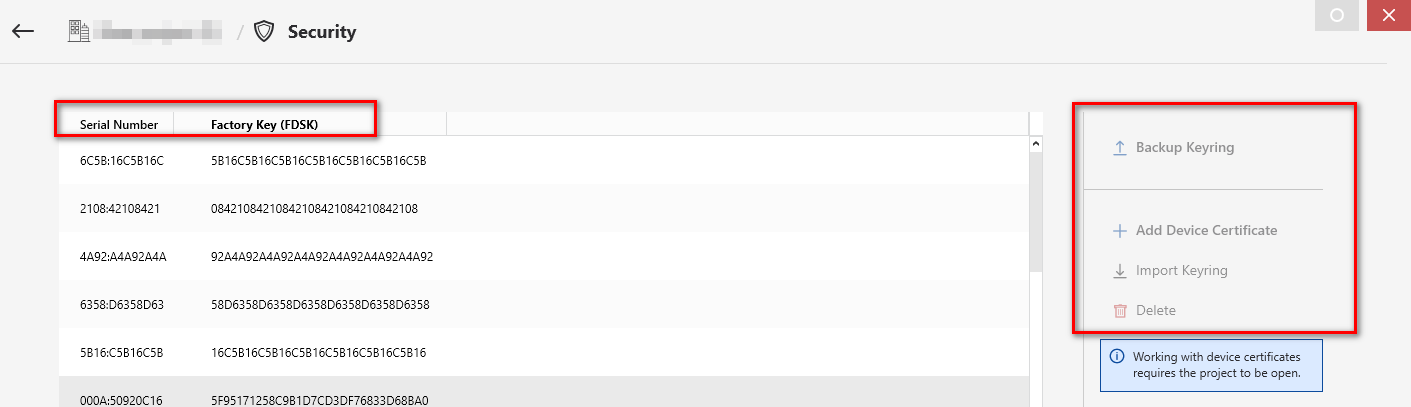

Η ενότητα Ασφάλεια εμφανίζεται ως εξής όταν το έργο δεν έχει ακόμη ανοίξει στο ETS:

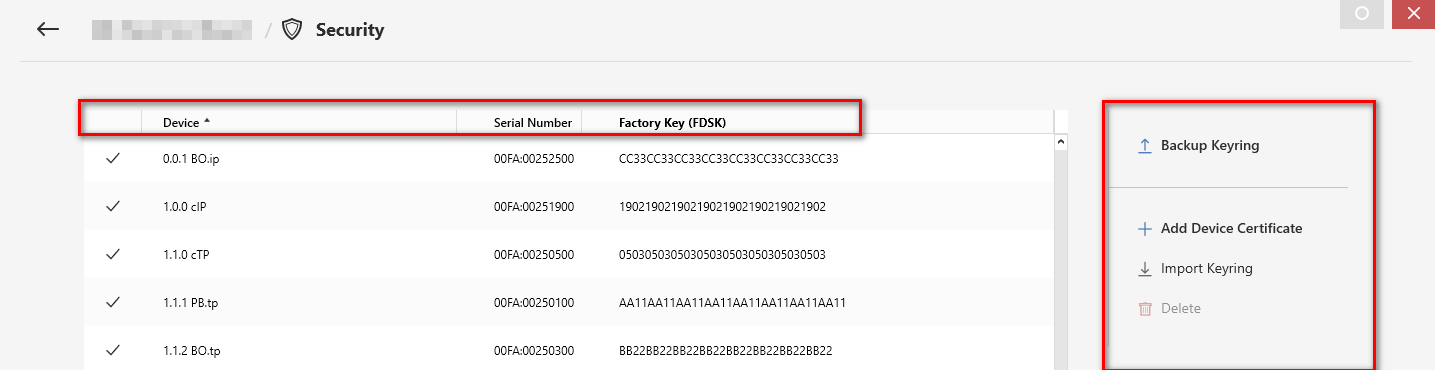

Η ενότητα Ασφάλεια εμφανίζεται ως εξής όταν το έργο έχει ανοίξει στο ETS:
Βασικές πληροφορίες
Τα έργα ETS με το ασφαλές KNX απαιτούν πάντα έναν κωδικό πρόσβασης έργου. Χωρίς αυτήν, όλα τα κλειδιά που χρησιμοποιούνται θα είναι ορατά στο εξαγόμενο έργο (στην καρτέλα Ασφάλεια ή στη δομή XML).
- Τα έργα ETS με το ασφαλές KNX ενεργοποιημένο απαιτούν πάντα την εισαγωγή του κωδικού πρόσβασης του έργου όταν το έργο πρόκειται να εισαχθεί, εξαχθεί ή ν'ανοίξει.
- Αν ένα έργο που δεν είναι επί του παρόντος ένα έργο ασφαλές KNX, γίνει ένα έργο ασφαλές KNX για πρώτη φορά, για παράδειγμα εάν στο έργο προστεθεί μια ασφαλείς συσκευή KNX, πρέπει να δοθεί ένας κωδικός πρόσβασης έργου (εάν δεν έχει δοθεί ακόμα).
Πιστοποιητικά Συσκευής
Οι συσκευές που υποστηρίζουν το ασφαλές KNX απαιτούν πρόσθετες πληροφορίες για αυτό. Παρέχεται από τους κατασκευαστές KNX μαζί με αυτές τις συσκευές.
- Τα περιεχόμενα ενός πιστοποιητικού συσκευής περιλαμβάνουν τον σειριακό αριθμό (6 χαρακτήρες) και το κλειδί εργοστασίου (16 χαρακτήρες) μιας ασφαλής συσκευής KNX, αποδίδοντας μια συμβολοσειρά 24 χαρακτήρων όταν τοποθετηθούν μαζί.
- Η εκχώρηση ενός πιστοποιητικού συσκευής ή του εργοστασιακού κλειδιού που περιέχεται σε αυτήν, σε μια συσκευή στο έργο μεταφέρεται τελικά μέσω του σειριακού αριθμού.
- Αφού προστεθεί ένα πιστοποιητικό για μια συσκευή, η συσκευή μπορεί να εξακολουθεί να λειτουργεί κανονικά, εάν το αποφασίσει ο χρήστης του ETS, π.χ. ενεργοποιώντας τη λειτουργία 'Ασφαλή θέση σε λειτουργία' 'Off'.

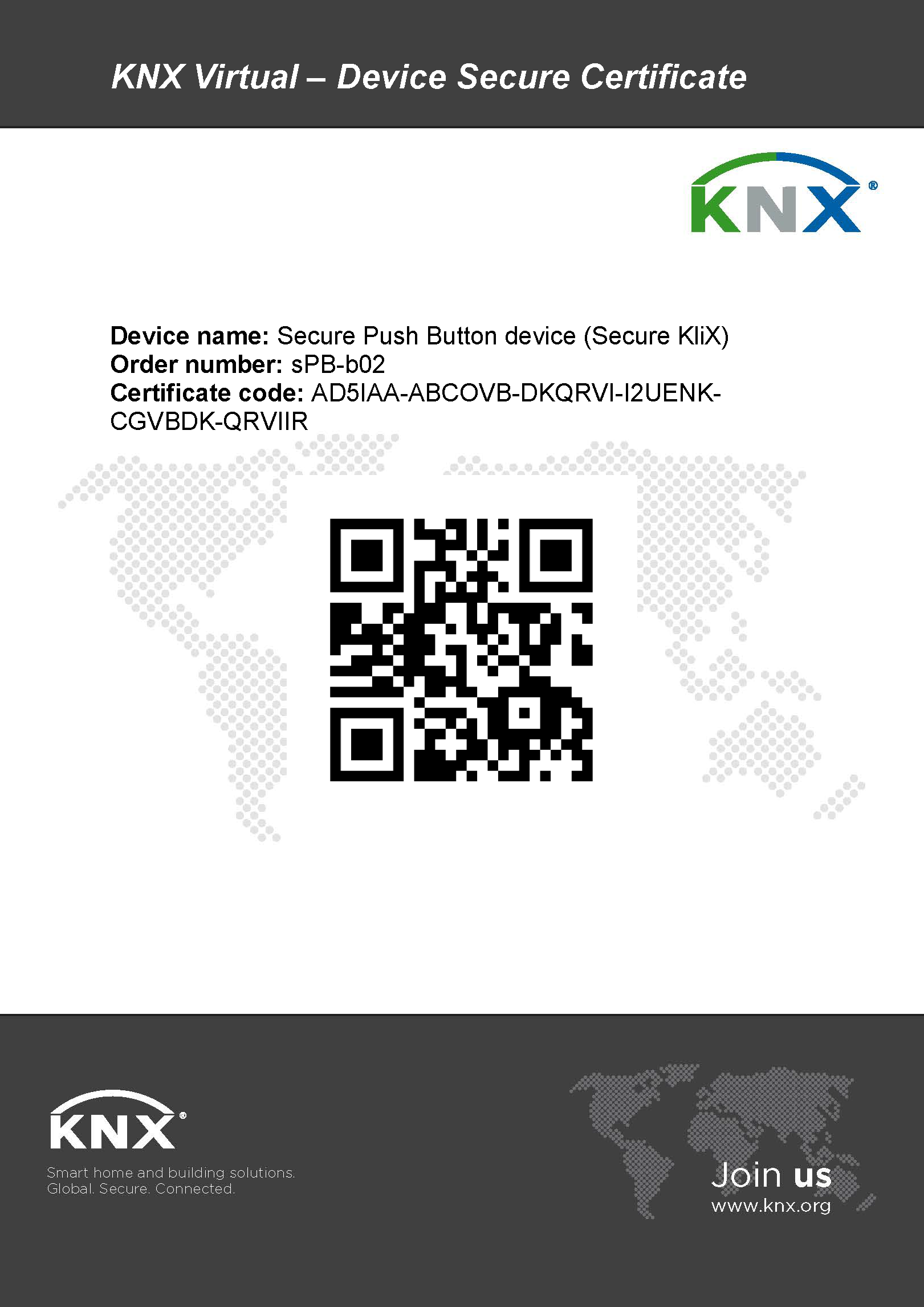

Παράδειγμα πιστοποιητικού συσκευής
Εμφάνιση
Οι εξής πληροφορίες εμφανίζονται στο ETS:
Όνομα | Περιγραφή |
Συσκευή |
Αυτό το πεδίο είναι αρχικά κενό μετά την εισαγωγή του πιστοποιητικού. Όταν μια συσκευή χρησιμοποιείται σε ένα έργο και φορτίζεται αρχικά, υπάρχει σύγκριση του Σειριακού Αριθμού που διαβάζεται από τη συσκευή με τον αριθμό από τα πιστοποιητικά της συσκευής. Όταν υπάρχει αντιστοιχία, τότε η ατομική διεύθυνση ή το όνομα της συσκευής είναι ορατά εδώ. Σημείωση: Η στήλη αυτή δεν εμφανίζεται όταν το έργο δεν έχει ανοίξει. |
Σειριακός Αριθμός | Μοναδικό Αναγνωριστικό Υλικό Συσκευής |
Εργοστασιακό Κλειδί (FSDK) | Αρχικό κλειδί από το εργοστάσιο; διαφορετικό για κάθε ασφαλή συσκευή KNX. |
Λειτουργίες
Όνομα | Περιγραφή |
Αντίγραφο κλειδιών ασφαλείας |
Η λειτουργία αυτή επιτρέπει την εξαγωγή πλήρων συνόλων δεδομένων κλειδιών (keyring) από το σχετικό έργο, ώστε να μπορούν να αρχειοθετηθούν επιπλέον (εκτός του έργου).
Σημείωση: Η στήλη αυτή δεν εμφανίζεται όταν το έργο δεν έχει ανοίξει. |
Προσθήκη πιστοποιητικού συσκευής |
Ενεργοποιεί το παράθυρο διαλόγου προσθήκης πιστοποιητικού, ώστε να μπορεί να προστεθεί ένα πιστοποιητικό. Είναι δυνατή είτε η σάρωση των πιστοποιητικών (μέσω QR-Code) είτε με μη αυτόματη προσθήκη του κωδικού (είτε πληκτρολόγηση είτε επικόλληση του). Σημείωση: Η στήλη αυτή δεν εμφανίζεται όταν το έργο δεν έχει ανοίξει. Η εισαγωγή των «0» και «1» ως χαρακτήρα Base32 δεν είναι δυνατή (για να αποφευχθεί ένα μπέρδεμα με το κεφάλαιο " O " ή " I").
|
Εισαγωγή κλειδιών ασφαλείας |
Αυτή η λειτουργία επιτρέπει την εισαγωγή πιστοποιητικών συσκευής και σειριακών αριθμών από ένα αρχείο σε μορφή κλειδιού (.knxkeys). Για περισσότερες πληροφορίες σχετικά με τη μορφή αρχείου keyring δείτε εδώ. Σημείωση: Η στήλη αυτή δεν εμφανίζεται όταν το έργο δεν έχει ανοίξει. |
Διαγραφή |
Διαγράφει ένα επιλεγμένο πιστοποιητικό. Η διαγραφή είναι απενεργοποιημένη αν η αντίστοιχη συσκευή έχει προηγουμένως φορτιστεί με ασφάλεια (το αρχικό εργοστασιακό κλειδί πρέπει να διατηρηθεί για το ETS, δηλ. για τον επαναπρογραμματισμό μετά από την επαναφορά της συσκευής) Σημείωση: Η στήλη αυτή δεν εμφανίζεται όταν το έργο δεν έχει ανοίξει. |
