Creación Automática de Tablas de Filtro:
Al crear el proyecto, el ETS establece automáticamente las tablas de filtro de todos los acopladores implicados, para cada Dirección de Grupo.
Ejemplo:
Si la Dirección de Grupo 'A' está enlazada con un Objeto de Grupo de un dispositivo de la línea 1.1 y con un Objeto de Grupo de un dispositivo de la línea 15.15, los acopladores implicados son el Acoplador de Línea 1.1.0, el Acoplador de Área 1.0.0, el Acoplador de Área 15.0.0 y el Acoplador de Línea 15.15.0. El ETS establecerá automáticamente (¡pero no volcará su progamación!) las tablas de filtro de estos cuatro Acopladores. Si un Objeto de Grupo de un dispositivo de la línea 1.2 se añade posteriormente a la Dirección de Grupo 'A', el ETS actualizará también la tabla de filtro del Acoplador de Línea 1.2.0.
Información de Contexto:
Al programar un acoplador, ETS calcula la tabla de filtro de Direcciones de Grupo basada en el uso actual de Direcciones de Grupo en el proyecto. Cada vez que este uso cambia (por ejemplo, si se crean nuevos enlaces de Direcciones de Grupo o se eliminan los existentes), el ETS evalúa los posibles impactos en los acopladores del proyecto y desactiva la bandera de programación GRP en aquellos acopladores que necesitan una actualización de su tabla de filtros. Esto permite alertar al usuario de la necesidad de volver a programar estos acopladores para que los últimos cambios funcionen correctamente.
En algunos casos, no todos los dispositivos de comunicación de la instalación KNX están modelados como dispositivos en el proyecto ETS. Por lo tanto, el ETS podría no ser capaz de tener en cuenta estos dispositivos y sus enlaces de Direcciones de Grupo al calcular las tablas de filtro para los acopladores. En estos casos, el instalador debe asegurarse manualmente de que las Direcciones de Grupo necesarias se reenvían al segmento de red en el que se encuentra este partner de la comunicación (por ejemplo, una herramienta de visualización). Esta era una práctica habitual en los tiempos en los que las interfaces bus no estaban modeladas en el ETS y el instalador no quería utilizar los denominados dispositivos 'dummy' (ficticios) debido a sus numerosos inconvenientes. Para controlar manualmente la tabla de filtros se utiliza la opción "Pasar a través del Acoplador de Línea".
Desuso de la Edición Manual de las Tablas de Filtro:
Como parte de nuestros continuos esfuerzos por mejorar el ETS, dejaremos de utilizar la edición manual de las tablas de filtro. Esta decisión se ha tomado porque las modificaciones manuales pueden conllevar riesgos de seguridad y una visión reducida del proyecto. La gestión automatizada garantiza una mayor precisión, seguridad y claridad del proyecto.
Con efecto desde: ETS 6.3.0 y posteriores
¿Qué significa?
La manipulación manual de las tablas de filtros ya no estará disponible ni soportada.
Esto significa que:
- Ya no se admite la configuración de la Dirección de Grupo con la opción "Pasar a Través del Acoplador de Línea"
- Ya no es posible añadir direcciones de grupo individuales y bloques de direcciones de grupo a un segmento de subred.
¿Qué se seguirá soportando?

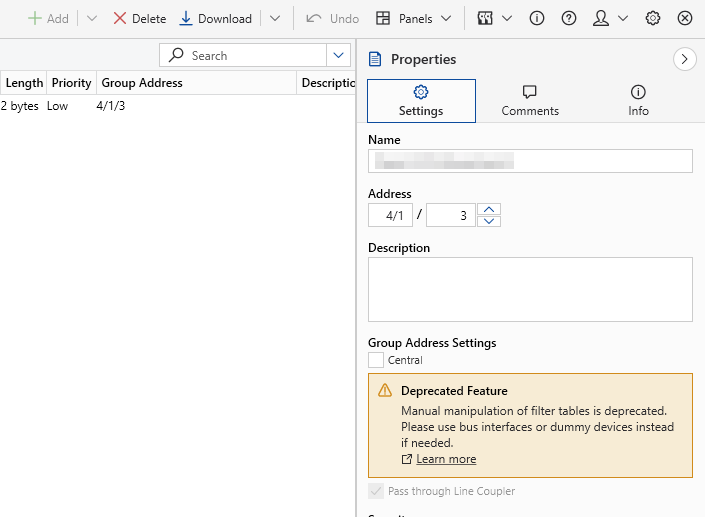

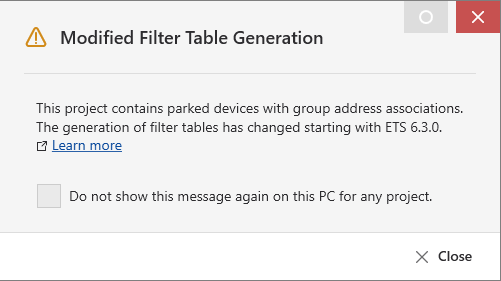

Los proyectos existentes con tablas de filtros manuales pueden seguir editándose en ETS, pero aparecerá un mensaje de obsolescencia en"Propiedades de la barra lateral" y un cuadro de diálogo de advertencia al abrir el proyecto
Mejores Prácticas para la Visualización utilizadas Actualmente:
En lugar de manipular directamente las tablas de filtro, se recomienda a los usuarios que consideren las siguientes opciones:
1. Utilizar Interfaces Bus:

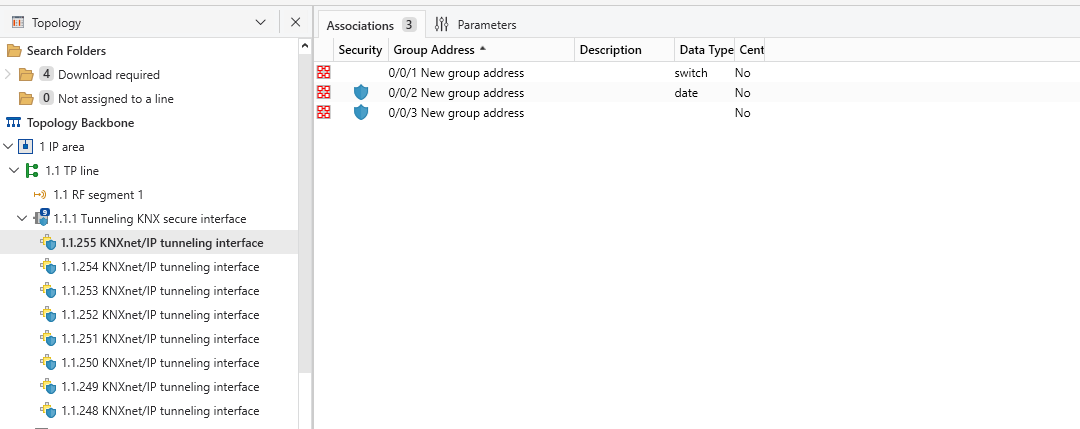

-Las interfaces bus están modeladas en ETS, por lo que se pueden arrastrar y soltar las direcciones de grupo requeridas a las respectivas interfaces tunneling, ejemplo de lo cual se ilustra a continuación, tras lo cual las direcciones de grupo se añaden a la tabla de filtros de los respectivos acopladores.
Consulte aquí el artículo que le permitirá obtener una orientación completa sobre la integración y la gestión eficaz de las interfaces bus.
2. Utilización de un Dispositivo Ficticio o Dummy:
- Añada uno o varios dispositivos dummies a la línea a la que está conectado el sistema de visualización.
- Configure los parámetros del dispositivo para incluir los objetos de grupo necesarios.
- Asigne las direcciones de grupo necesarias para facilitar la comunicación.
Vista previa de la tabla de filtros:
Antes de la descarga propiamente dicha, es posible comprobar las tablas de filtros virtuales. Esto puede hacerse a través del menú contextual del acoplador.
Información del dispositivo:
Lee de la memoria del Acoplador la última Tabla de Filtro descargada. Esto puede hacerse a través del menú contextual del Acoplador.
