Proceso de Enlace de Direcciones de Grupo

Visión general

ETS admite ahora una funcionalidad de enlace mejorada entre Direcciones de Grupo (DG) y Objetos de Grupo (OG).
Con esta actualización, los usuarios pueden:

• Enlazar múltiples Direcciones de Grupo a un único Objeto de Grupo.
• Enlace Múltiple utilizando ALT + V.
• Formato de Portapapeles para Enlaces Basados en Texto.
• Enlazar utilizando el Contenedor de Grupos de la Barra Lateral.

Este documento explica cada técnica en detalle, incluyendo el comportamiento, las reglas que aplican y las limitaciones.

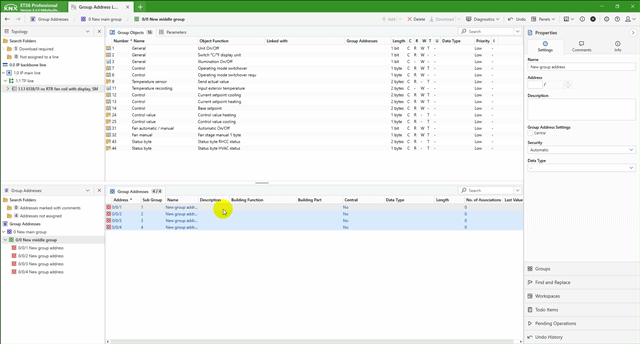

1. Múltiples Direcciones de Grupo a un único Objeto de Grupo

Puede enlazar varias direcciones de grupo a un único objeto de grupo.

Ejemplo:

Objeto de Grupo 1 → 0/0/1, 0/0/2, 0/0/3

Instrucciones de uso:

1. Seleccione el Objeto de Grupo deseado en el dispositivo a configurar.
2. Arrastre y suelte o pegue las Direcciones de Grupo deseadas en el Objeto de Grupo seleccionado.

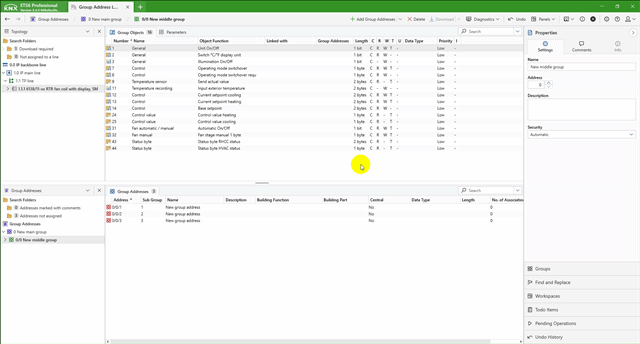

2. Enlace Múltiple utilizando ALT + V

Objetivo:
Esta opción permite pegar múltiples Direcciones de Grupo secuencialmente con múltiples Objetos de Grupo.

Ejemplo:

Instrucciones de uso:

1. Seleccione varias Direcciones de grupo → Haga clic con el botón derecho → Copiar o use el teclado (Ctrl + C).
2. Seleccione múltiples Objetos de Grupo.
3. Pulse ALT + V para pegar secuencialmente.
4. ETS enlazará las Direcciones de Grupo una a una en orden.

Comportamiento en Casos Extremos:

• Si se seleccionan más Direcciones de Grupo que Objetos de Grupo → sólo se enlazan los binomios correspondientes.

• Si hay una discordancia de tamaño de bits → se omite el binomio específico y aparece una advertencia:

  "Es posible que no todos los Grupos acaben enlazados, compruebe los resultados".

• Si la vinculación supera los límites del dispositivo → se omite la operación de forma similar, con la misma advertencia.

Arrastrar & Soltar:

• El mismo comportamiento secuencial se aplica si se pulsa 'ALT' durante una operación de arrastrar y soltar.

3. Formato de Portapapeles para Enlaces Basados en Texto

ETS admite la vinculación mediante el contenido del portapapeles de texto, siempre que siga un formato específico.

Formato de portapapeles (eBNF):

<Clipboard> = <GroupAddress>, {<Separator>, <GroupAddress>}
<GroupAddress> = (?decimal_uint16? - 0) | <TwoLevelGA> | <ThreeLevelGA>
<TwoLevelGA> = (?maingroup?, "/", ?subgroup?) - "0/0"
<ThreeLevelGA> = (?maingroup?, "/", ?middlegroup?, "/", ?subgroup?) - "0/0/0"
<Separator> = "," | ";" | <Whitespace>, {<Whitespace>}
<Whitespace> = ?space? | ?tab? | ?EOL?

Notas Importantes:

• El texto pegado debe ser totalmente analizable y todas las Direcciones de Grupo referenciadas deben existir en el proyecto actual.
• Si el análisis sintáctico falla o falta alguna Dirección de Grupo, ETS ignora el pegado silenciosamente y vuelve a utilizar su portapapeles de objetos interno.
• Se permiten estilos de notación de Direcciones de Grupo mixtos (por ejemplo, tanto 1/2/3 como decimal 123).

Comportamiento del portapapeles:

• Cuando se copian las Direcciones de Grupo, ETS también actualiza el portapapeles de Windows.
• La copia desde la vista en detalle mantiene la tabla CSV en el portapapeles del sistema.

4. Enlace a través del Contenedor de Grupos de la Barra Lateral

Además de copiar y pegar o arrastrar y soltar, ETS permite enlazar Direcciones de Grupo con Objetos de Grupo utilizando el Contenedor de Grupos de la Barra Lateral.

Instrucciones de uso:

1. Abra el Contenedor de Grupos de la Barra Lateral.
2. Arrastre la Dirección de Grupo deseada al Objeto de Grupo de destino en la vista de dispositivos o viceversa.
3. ETS los enlazará en consecuencia.

Para conocer los pasos en detalle, consulte el artículo de soporte KNX:
🔗 Contenedor de Grupos de la Barra Lateral - Soporte KNX

Resumen de las Técnicas de Enlace Soportadas
