El asistente de Diagnóstico de Grupos le permite comprobar posibles errores en la instalación respecto a la funcionalidad, es decir, para cada dirección de grupo.
Tenga en cuenta que debe haber una conexión en línea con el bus para poder realizar el Diagnóstico de Grupos.
El Diagnóstico de Grupos puede invocarse a través de la barra de menú del proyecto 'Diagnósticos' > Diagnóstico de Grupos
Hay cuatro pasos diferentes que se comprueban durante el Diagnóstico de Grupos:
- Seleccionar Dirección de Grupo
- Comprobar Dispositivos
- Enviar/Recibir
- Análisis del Tráfico del Bus
Antes de llamar al asistente, es necesario seleccionar uno o más de los siguientes elementos para poder realizar el diagnóstico en línea:
- Direcciones de grupo (también áreas de niveles superiores)
- Objetos de grupo
- Dispositivos
En el asistente, solamente se puede comprobar una dirección de grupo a la vez. Por favor, seleccione una única dirección de grupo a comprobar y continúe. Una vez finalizada la comprobación, puede regresar en el asistente a la página donde puede seleccionar la siguiente dirección de grupo a ser comprobada.
Seleccionar Dirección de Grupo
Comprobar Dispositivos
Para verificar que los dispositivos listados están programados correctamente, haga clic en el botón 'Comprobar Dispositivos (1)'. Tenga en cuenta que no es posible anular la comprobación una vez que se haga clic en este botón. Para localizar el dispositivo en la instalación, simplemente seleccione el dispositivo en la lista y haga clic en el icono LED (3) correspondiente situado junto a él.
Resultados
Los resultados de la comprobación se muestran como un icono con un color diferente en la columna de estado (2):
| Icono | Descripción |
|
|
Si todas las comprobaciones se han ejecutado con éxito y se ha encontrado que están en orden. |
|
|
Si al menos una comprobación ha fallado por completo. El error concreto se incluye como texto. |
|
|
Si ninguna de las comprobaciones ha fallado completamente, pero al menos una comprobación ha producido un resultado no concluyente (por ejemplo: un dispositivo con un plug-in no implementa las interfaces previstas y la variante por defecto de la comprobación ha fallado). En el texto se incluye una indicación de lo que podría estar mal. |
El texto de error incluye tanto lo que se ha considerado incoherente como las medidas que puede tomar el usuario. Encontrará una explicación detallada del paso "Comprobar dispositivos" en Diagnóstico de Grupos (detallado).
Enviar/Recibir
Esta función ofrece la posibilidad de ajustar el tipo de punto de datos, así como el valor de los datos útiles y enviarlos al bus mediante el botón 'Escribir' (3). Al hacer clic en el botón 'Leer' (2), los diferentes valores recibidos se pueden leer en la ventana 'Valores Recibidos' (1). Encontrará una explicación detallada del paso "Enviar/Recibir valores" en Diagnóstico de Grupos (detallado).

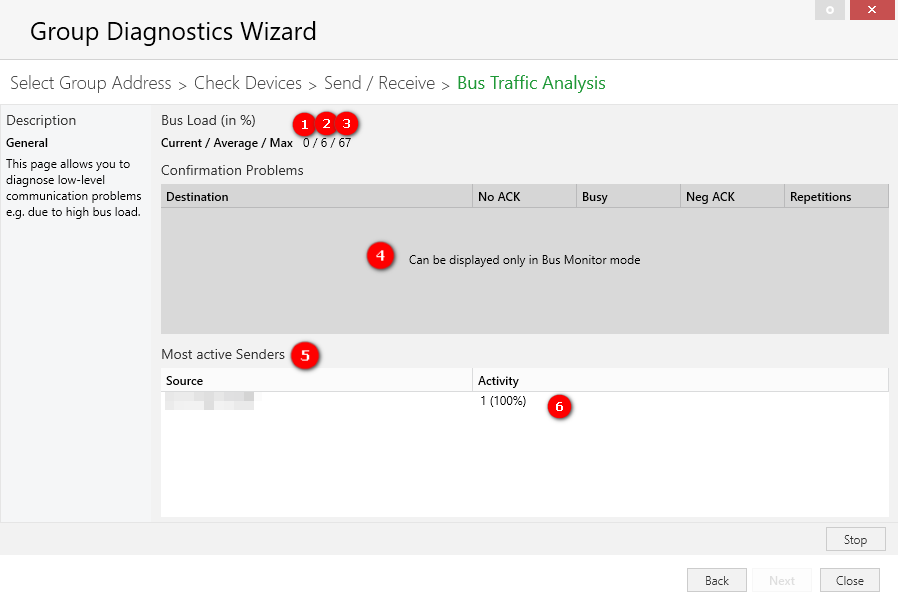

Análisis del Tráfico del Bus
Esta función analizará el número de telegramas enviados al bus una vez que haga clic en el botón 'Comenzar seguimiento'. Las cifras relativas a la carga del Bus se muestran como valores relativos (%) y se muestran los problemas con los acuses de recibo.
- Actual (1) = constituye el porcentaje actual de carga del bus
- Media (2) = informa de la carga media del bus desde el inicio de la grabación
- Máx. (3) = indica la carga máxima registrada durante la grabación.
Si es posible, el asistente cambia al modo de monitorización del bus. Si esto no es posible (porque otra conexión está abierta o la interfaz del bus no soporta el modo de monitorización del bus), se muestra un mensaje diciendo que alguna funcionalidad no está disponible (4).
La ventana de "Problemas de confirmación" informa sobre:
- que telegrama de grupo no ha sido reconocido por, al menos, un destinatario (y, por tanto, es repetido);
- que telegrama ha sido reconocido en sentido negativo por, al menos, un destinatario;
- cuando un mensaje de dirección de grupo es respondido mediante un reconocimiento de tipo Busy por al menos un receptor.
La parte inferior de la ventana, es decir, 'Emisores más activos' (5), informa qué dispositivos contribuyen al tráfico del bus.
Precaución: Una carga del bus superior al 50 % puede provocar un aumento de los problemas de comunicación (fallos esporádicos) en la instalación KNX (6).
Encontrará una explicación detallada del paso "Análisis del Tráfico del Bus" en Diagnóstico de Grupos (detallado).
