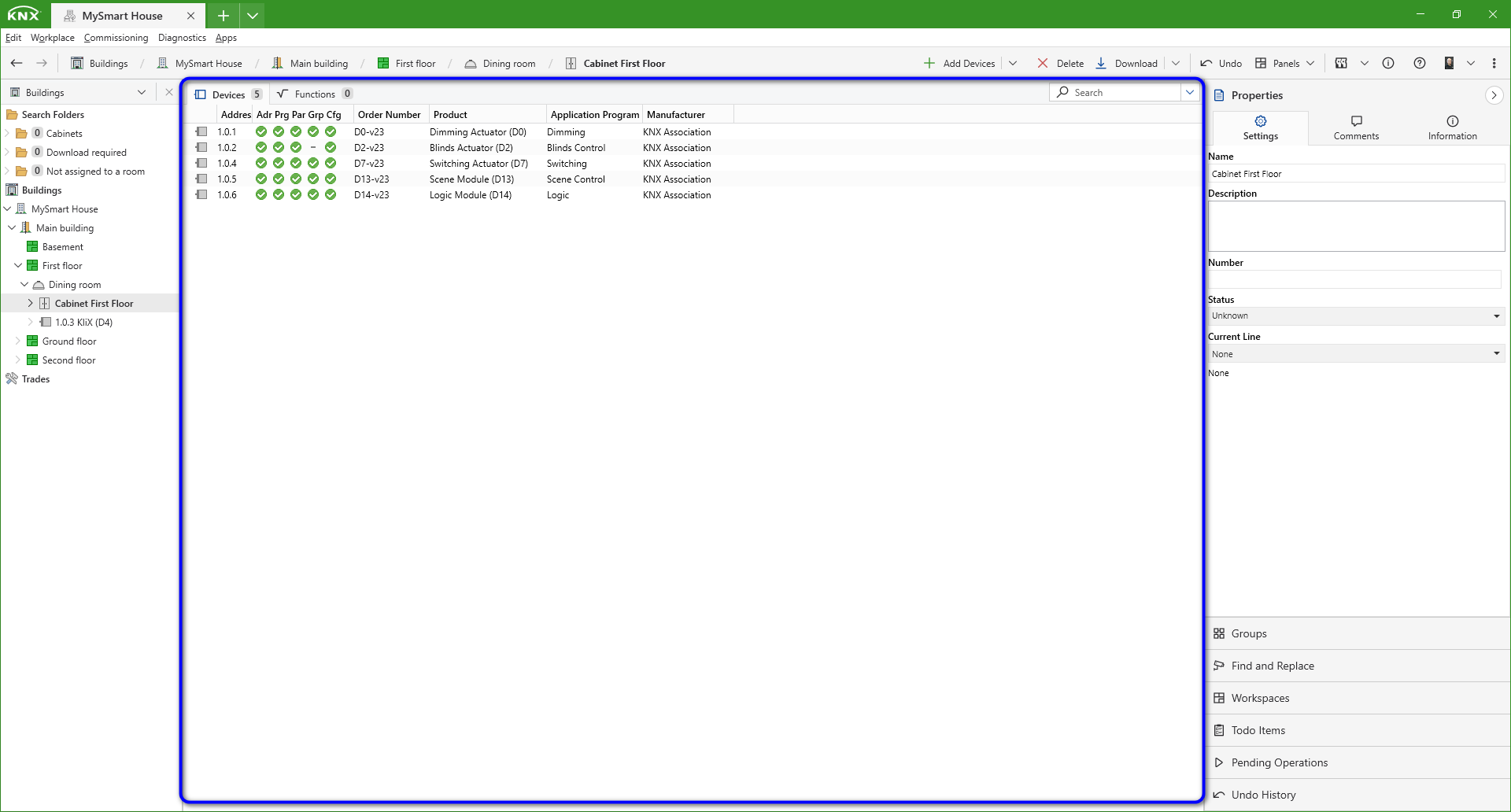

Käyttöliittymän paneeleilla (rakennukset, topologia, jne.) on oikealla puolella luettelonäkymä.

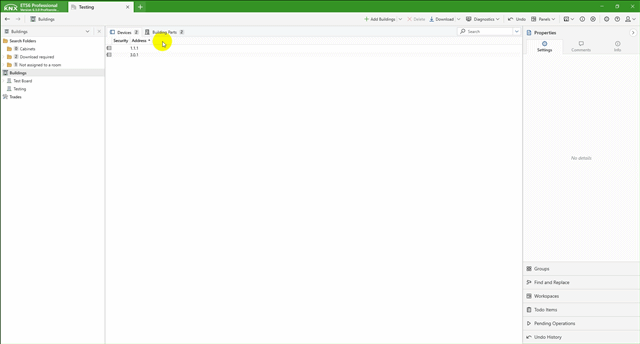

Voit ottaa sarakkeen käyttöön tai poistaa sen käytöstä luettelonäkymässä alla esitetyllä tavalla.
Löydät myös kaikki paneelien luettelonäkymän elementit/sarakkeet ja niiden kuvaukset täältä: Rakennukset-paneeli (yksityiskohtainen), Topologia-paneeli (yksityiskohtainen), Luettelopaneeli (yksityiskohtainen), Ryhmäosoite-paneeli (yksityiskohtainen).
Välilehdet
- Luettelonäkymässä on monia tasoja (tai välilehtiä) jotka voidaan valita ylhäältä vasemmasta reunasta.

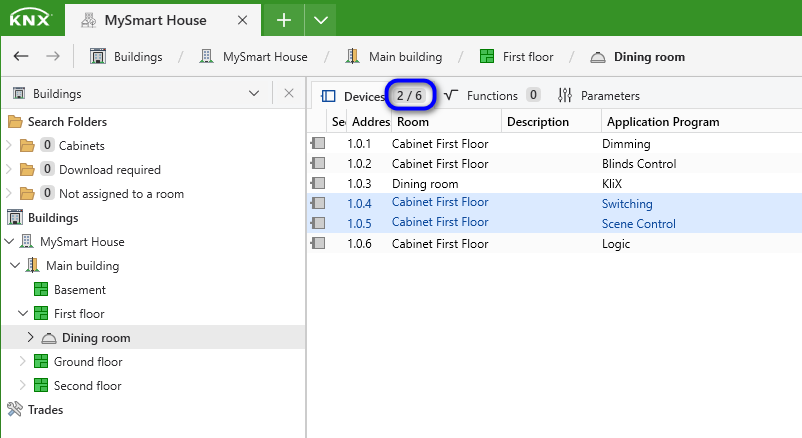

- Kaikki välilehdet paitsi "parametrit" ja "DCA" näyttävät niiden sisältämien elementtien määrän. Jos välilehdellä on valittuja elementtejä, välilehti näyttää valittujen elementtien määrän suhteessa kaikkiin elementteihin (esim. 2/6, mikä tarkoittaa, että kaksi kuudesta laitteesta on valittu).
- Valinnan näyttö säilyy, jos välilehti muuttuu.
- Riippuen valinnoista, jotka on tehty puunäkymässä, luettelonäkymässä näytetään alaelementtien tai määritettyjen elementtien nimet (esim. rakennuksen osat, ... / alueet, linjat, ... / pääryhmät ...). Luettelonäkymää voidaan myös muokata, esimerkiksi sarakejärjestyksen osalta.
Välilehtien ensimmäisellä tasolla aina on sisältöön liittyvä nimi (esim. ryhmäobjektit, kun puunäkymässä on valittuna väylälaite). On mahdollista vaihtaa toimintojen välillä käyttämällä lisävälilehtiä 2...n (ks. kuva yllä). Tämä on esimerkiksi tarpeen parametrien asettamiseksi parametrit-välilehdellä.
| Puunäkymän valinta | Luettelonäkymä |
|
|
Toiminnot
- Voit muokata yksittäisiä (muokattavia) elementtejä suoraan luettelonäkymässä joko painamalla F2 (kun on muokattavissa olevaa tekstiä, esim. ryhmäobjektin kuvaus topologianäkymässä) tai napsauttamalla muokattavissa olevaa kenttää hiirellä. Pudotusvalikko joka sisältää saatavilla olevat valinnat avataan, esim. ryhmäobjektin prioriteetti topologianäkymässä.
- Voit selailla elementtejä tai tasoja kaksoisnapsauttamalla niiden kuvakkeita (ja vain niitä). Kuvakkeet sijaitsevat yleensä ensimmäisessä sarakkeessa. Esimerkki juuritason elementistä:
| Alue |
Linja |
Segmentti |
Laite |
Ryhmäobjekti |
Ryhmäosoite |
|
|
|
