Création automatique d'une table de filtrage :
Lors de la création du projet, ETS définit automatiquement les tables de filtrage de tous les coupleurs concernés par adresse de groupe.
Exemple :
Si l'adresse de groupe "A" relie un objet de groupe d'un participant de la ligne 1.1 et un objet de groupe d'un participant de la ligne 15.15, les coupleurs concernés sont le coupleur de ligne 1.1.0, le coupleur de zone 1.0.0, le coupleur de zone15.0.0 et le coupleur de ligne 15.15.0. ETS définit automatiquement (et non par téléchargement !) les tables de filtrage de ces quatre coupleurs. Si un objet de groupe d'un participant de la ligne 1.2 est ajouté ultérieurement à l'adresse de groupe "A", ETS mettra également à jour la table de filtrage du coupleur de ligne 1.2.0.
Informations de base:
Lors du téléchargement d'un coupleur, ETS calcule la table de filtrage d'adresses de groupe en fonction de l'utilisation actuelle des adresses de groupe dans le projet. Lorsque cette utilisation change (par exemple, de nouveaux liens d'adresses de groupe sont créés ou des liens existants sont supprimés), ETS évalue les impacts possibles sur les coupleurs du projet et réinitialise le drapeau de programmation GRP sur les coupleurs qui nécessitent une mise à jour de leur table de filtrage. L'utilisateur est ainsi informé de la nécessité de retélécharger ces coupleurs pour que les dernières modifications puissent fonctionner correctement.
Dans certains cas, tous les dispositifs de communication de l'installation KNX ne sont pas modélisés comme participants dans le projet ETS. Par conséquent, ETS pourrait ne pas être en mesure de tenir compte de ces dispositifs et de leurs liens d'adresse de groupe lors du calcul de la table de filtrage pour les coupleurs. Dans ce cas, l'installateur doit s'assurer manuellement que les adresses de groupe requises sont transmises au segment de réseau où se trouve ce partenaire de communication (par exemple, un outil de visualisation). Il s'agissait parfois d'une pratique courante, lorsque les interfaces de bus n'étaient pas modélisées dans ETS et que l'installateur ne souhaitait pas utiliser des dispositifs fictifs en raison de leurs nombreux inconvénients. Contrôler manuellement la table de filtrage en utilisant le "Traverser le coupleur de ligne".
Suppression de la manipulation manuelle du tableau des filtres :
Dans le cadre de nos efforts continus pour améliorer ETS, nous allons supprimer la manipulation manuelle des tables de filtrage. Cette décision a été prise parce que les modifications manuelles peuvent entraîner des risques pour la sécurité et réduire la vue d'ensemble du projet. La gestion automatisée permet d'améliorer la précision, la sécurité et la clarté du projet.
Effectif à partir de: ETS 6.3.0 et supérieur
Qu'est-ce que cela signifie ?
La manipulation manuelle des tables de filtrage ne sera plus disponible ni prise en charge.
Cela signifie que :
- Il n'est plus possible de régler l'adresse du groupe sur "Traverser le coupleur de ligne"
- Il n'est plus possible d'ajouter des adresses de groupe uniques et des blocs d'adresses de groupe à un segment de sous-réseau.
Qu'est-ce qui est encore pris en charge ?
Les projets existants avec des tables de filtrage manuelles peuvent toujours être édités dans ETS, mais un message de dépréciation sera affiché sous"Propriétés de la barre latérale" et une boîte de dialogue d'avertissement apparaîtra lors de l'ouverture du projet
Meilleures pratiques actuelles en matière de visualisation :
Au lieu de manipuler directement les tableaux de filtres, les utilisateurs sont encouragés à envisager les options suivantes :
1. Utiliser les interfaces de bus :

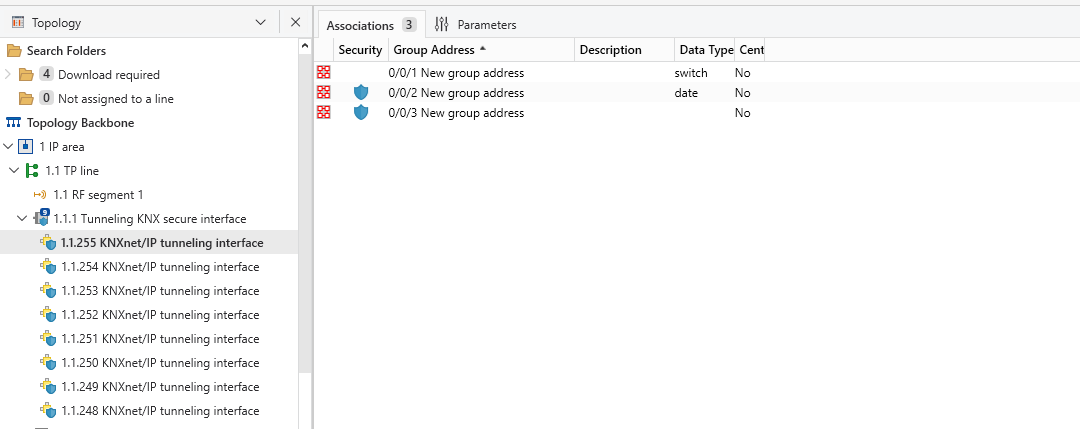

- Les interfaces de bus sont modélisées dans ETS, il est donc possible de glisser-déposer les adresses de groupe requises vers les interfaces de tunnelage respectives, dont un exemple est illustré ci-dessous, après quoi les adresses de groupe sont ajoutées à la table de filtrage des coupleurs respectifs.
Consultez l'article ici pour obtenir des conseils complets sur l'intégration et la gestion efficace des interfaces de bus.
2. Utilisation d'un dispositif fictif :
- Ajoutez un ou plusieurs dispositifs fictifs à la ligne où le système de visualisation est connecté.
- Configurez les paramètres du dispositif pour inclure les objets de groupe requis.
- Attribuez les adresses de groupe nécessaires pour faciliter la communication.
Aperçu du tableau des filtres :
Avant le téléchargement proprement dit, il est possible de vérifier les tables de filtrage virtuelles. Vous pouvez le faire via le menu contextuel du coupleur.
Informations sur le participant:
Lit la dernière table de filtrage téléchargée dans la mémoire du coupleur. Vous pouvez le faire via le menu contextuel du coupleur.
