Processus de liaison des adresses de groupe

Aperçu

ETS prend désormais en charge une fonctionnalité de liaison améliorée entre les adresses de groupe (GA) et les objets de groupe (GO).
Avec cette mise à jour, les utilisateurs peuvent :

• Lier plusieurs adresses de groupe à un seul objet de groupe.
• Liaison multiple à l'aide des touches ALT + V.
• Format du presse-papiers pour les liens textuels.
• Créez un lien à l'aide du conteneur de Groupes de la barre latérale.

Ce document explique chaque technique en détail, y compris le comportement, les règles et les limites.

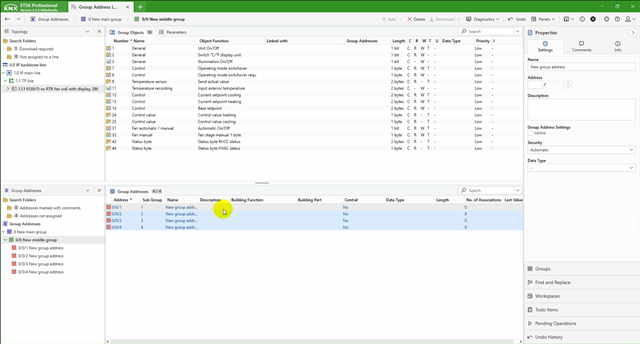

1. Plusieurs adresses de groupe vers un seul objet de groupe

Vous pouvez lier plusieurs adresses de groupe à un seul objet de groupe.

Exemple :

Objet du groupe 1 → 0/0/1, 0/0/2, 0/0/3

Comment l'utiliser ?

1. Sélectionnez l'objet de groupe souhaité dans le dispositif dans le projet.
2. Faites glisser et déposez ou collez plusieurs adresses de groupe sur l'objet de groupe sélectionné.

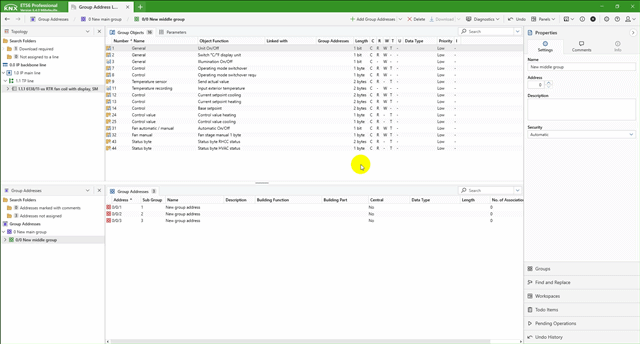

2. Liaison multiple en utilisant ALT + V

Objet :
Permet de coller plusieurs adresses de groupe de façon séquentielle sur plusieurs objets de groupe.

Exemple :

Comment l'utiliser ?

1. Sélectionnez plusieurs adresses de groupe → Cliquez avec le bouton droit de la souris → Copier ou Copiez-les (Ctrl + C).
2. Sélectionnez plusieurs objets de groupe.
3. Appuyez sur ALT + V pour coller de manière séquentielle.
4. ETS relie les adresses de groupe une par une dans l'ordre.

Comportement dans les cas extrêmes :

• Si le nombre d'adresses de groupe sélectionnées est supérieur au nombre d'objets de groupe → seules les paires correspondantes sont reliées.

• En cas de non-concordance des largeurs de bits → la paire en question est ignorée et un avertissement apparaît :

  "Tous les groupes n'ont pas pu être reliés, vérifiez les résultats.

• Si la liaison dépasse les limites de l'appareil → sauter de la même manière, avec le même avertissement.

Glisser & Déposer :

• Le même comportement séquentiel s'applique si vous appuyez sur la touche ALT pendant une opération de glisser-déposer.

3. Format du presse-papiers pour les liens textuels

ETS est compatible avec l'établissement de liens à partir du contenu du presse-papiers, à condition qu'il respecte un format spécifique.

Format du presse-papiers (eBNF) :

<Presse-papiers> = <GroupAddress>, {<Separator>, <GroupAddress>}
<Adresse du groupe> = (?decimal_uint16 ? - 0) | <TwoLevelGA> | <ThreeLevelGA>
<TwoLevelGA> = (?maingroup ?, "/", ?subgroup ?) - 0/0"
<ThreeLevelGA> = (?maingroup ?, "/", ?middlegroup ?, "/", ?subgroup ?) - "0/0/0"
<Séparateur> = "," | " ;" | <Whitespace>, {<Whitespace>}
<Espace blanc> = ?espace ? | ?tab ? | ?EOL?

Remarques importantes :

• Le texte collé doit être entièrement analysable et toutes les adresses de groupe référencées doivent exister dans le projet actuel.
• Si l'analyse échoue ou si une adresse de groupe est manquante, ETS ignore silencieusement le collage et revient à l'utilisation de son presse-papiers interne.
• Des styles de notation d'adresse de groupe mixtes sont autorisés (par exemple, à la fois 1/2/3 et décimal 123).

Comportement du presse-papiers :

• Lorsque des adresses de groupe sont copiées, ETS met également à jour le presse-papiers de Windows.
• La copie à partir de la vue détaillée conserve le tableau CSV dans le presse-papiers du système.

4. Lien via le conteneur Groupes de la barre latérale

Outre le copier-coller ou le glisser-déposer, ETS permet de lier les adresses de groupe aux objets de groupe à l'aide du conteneur Groupes de la barre latérale..

Comment l'utiliser ?

1. Ouvrez le conteneur Groupes de la barre latérale.
2. Faites glisser l'adresse de groupe souhaitée sur l'objet de groupe cible dans la vue de l'appareil ou vice versa.
3. ETS les reliera en conséquence.

Pour les étapes détaillées, reportez-vous à l'article du support KNX :
🔗 Barre latérale - Conteneur de groupes

Résumé des techniques de liaison supportées
