Bulk Linker (outil de liaison par paquet)

Cet article traite des thèmes suivants :

• Informations de base
• Activation
• Utilisation de l'application Bulk Linker dans ETS
• Flux de travail

Informations de base

Le Bulk Linker est une application ETS conçue pour optimiser le processus de configuration des installations KNX en permettant de relier rapidement et en masse des objets de groupe à des adresses de groupe et des objets de groupe à d'autres objets de groupe. La liaison manuelle traditionnelle dans ETS peut prendre beaucoup de temps, en particulier dans les grands projets comportant des dizaines ou des centaines de points. Le Bulk Linker s'appuie sur un système intuitif de glisser-déposer et d'appairage automatique, ce qui réduit considérablement le temps de configuration et minimise les erreurs humaines.

En plus des capacités de liaison, le Bulk Linker fournit une interface pour la gestion des numéros de série KNX, permettant aux utilisateurs d'exporter et d'importer les numéros de série des appareils pour la documentation du projet et les scénarios de remplacement des appareils. L'application comprend également un enregistrement complet pour suivre toutes les opérations de liaison et les insertions de numéros de série KNX effectuées lors de la configuration du projet.

Activation

Suivez ces instructions pour activer l'application :

• Achetez une licence à partir de MyKNX.
• Téléchargez et installez l'application comme expliqué Ici
• Accordez-lui une licence comme expliqué Ici

Utilisation de l'application Bulk Linker dans ETS

Invoquez l'application comme expliqué Ici.

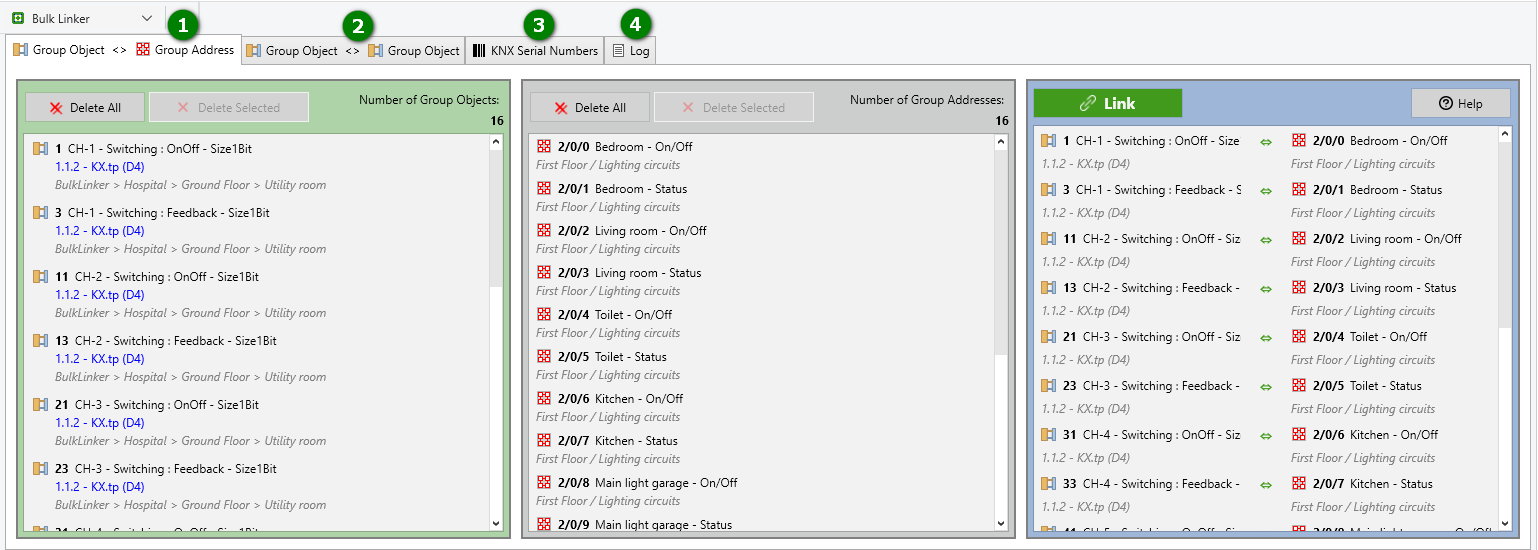

Aperçu de l'interface

L'interface de l'application Bulk Linker est organisée en quatre onglets principaux, chacun offrant des fonctionnalités spécifiques :

1. Adresse du groupe <> Onglet Objet du groupe

Il s'agit de l'onglet principal pour lier en bloc des objets de groupe à des adresses de groupe. La fenêtre est divisée en trois zones :

1. Zone source (gauche)
   • Déposez des appareils, des canaux ou des objets de groupe individuels.
   • Boutons permettant de supprimer tous les éléments ou les éléments sélectionnés.
   • Compteur affichant le nombre d'éléments de la liste.
2. Zone cible (milieu)
   • Déposer Adresses de groupe, Plages de Groupe (p. ex. Groupes principaux ou médians), ou fonctions du bâtiment.
   • Boutons permettant de supprimer tous les éléments ou les éléments sélectionnés.
   • Compteur affichant le nombre d'éléments de la liste.
3. Aperçu & Zone de liens (à droite)
   • Prévisualisation automatique de l'appariement en fonction de l'ordre de la liste.
   • Bouton Liaison pour exécuter la liaison.
   • Bouton Aide pour accéder à la documentation.

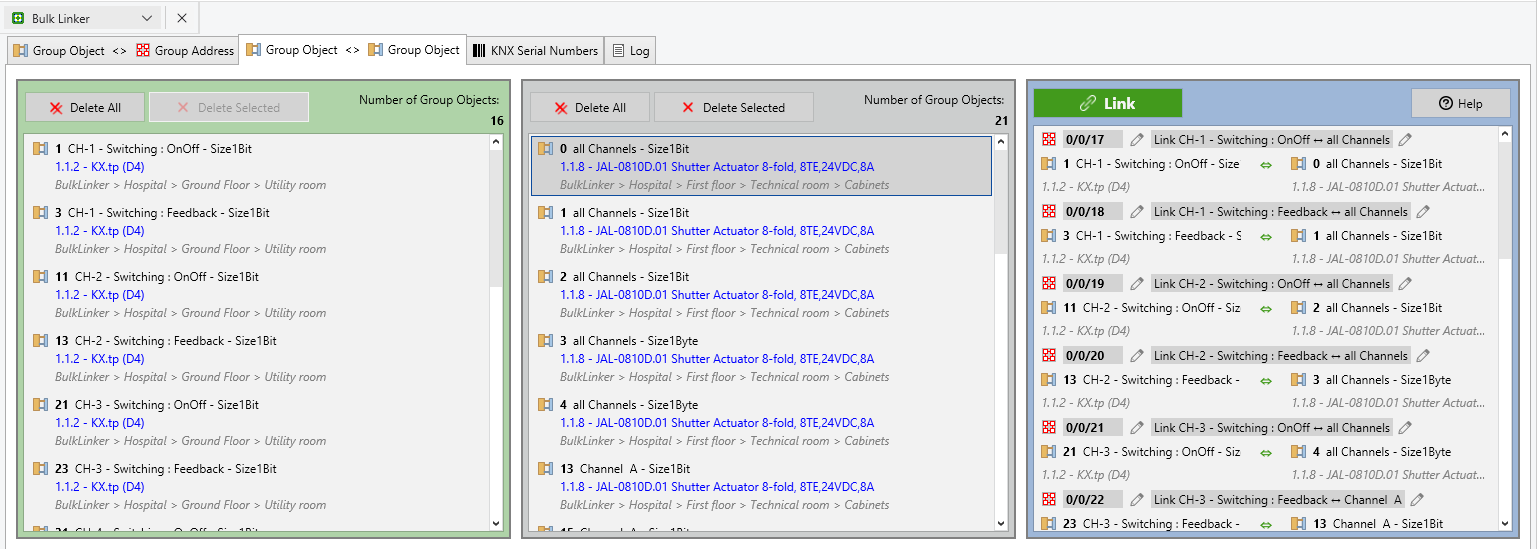

2. Objet du groupe <> Onglet Objet du groupe

Cet onglet permet de relier directement des objets de groupe à d'autres objets de groupe, sans avoir à créer manuellement la structure d'adresse du groupe. La présentation est similaire à celle du premier onglet :

1. Zone source (gauche)
   • Déposez les dispositifs, les canaux ou les objets de groupe individuels qui serviront de source.
   • Boutons permettant de supprimer tous les éléments ou les éléments sélectionnés.
   • Compteur affichant le nombre d'éléments de la liste.
2. Zone cible (milieu)
   • Déposez les dispositifs, les canaux ou les objets de groupe individuels qui serviront de cible.
   • Boutons permettant de supprimer tous les éléments ou les éléments sélectionnés.
   • Compteur affichant le nombre d'éléments de la liste.
3. Aperçu & Zone de liens (à droite)
   • Aperçu de l'appariement automatique montrant les objets du groupe qui seront reliés entre eux au moyen d'une adresse de groupe. Vous pouvez modifier le nom et le numéro du groupe d'adresses à créer. L'adresse de groupe proposée est toujours basée sur la première adresse disponible, de 0 à 31 pour les groupes principaux, de 0 à 7 pour les groupes intermédiaires, puis de 0 à 255 pour les adresses de groupe (0/0/0 est exclu).
   • Bouton Liaison pour exécuter la liaison d'objet de groupe à objet de groupe.

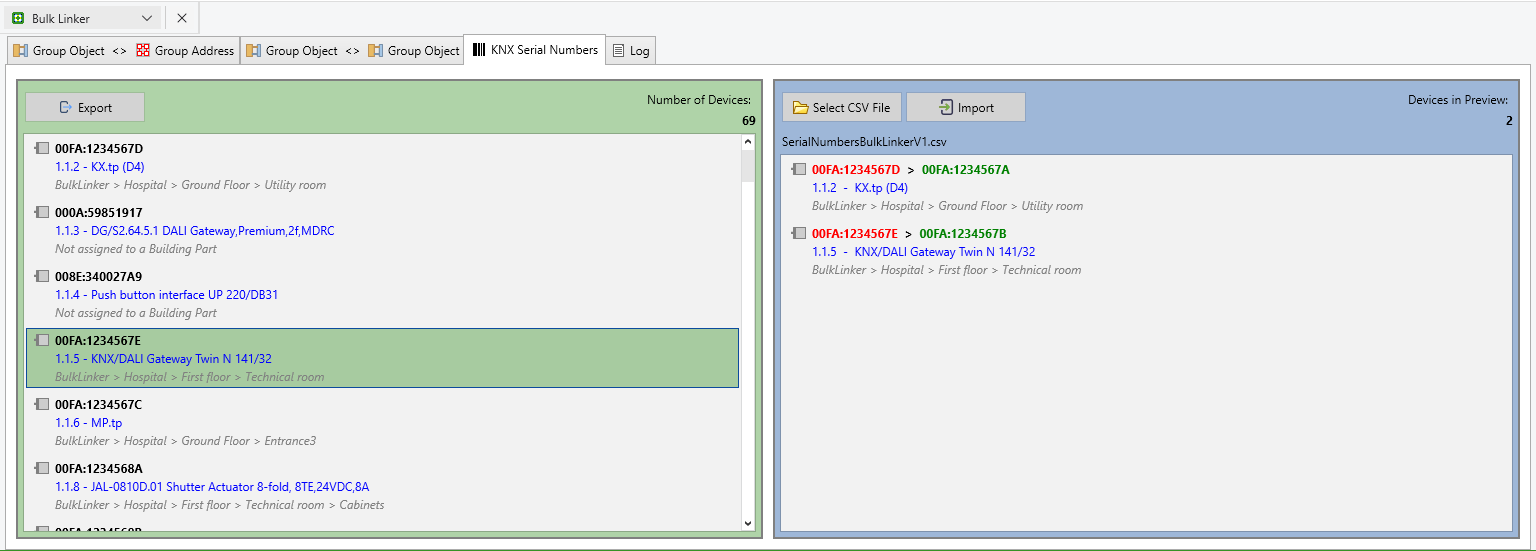

3. Onglet Numéros de série KNX

Cet onglet fournit des outils pour gérer les numéros de série des appareils dans votre projet :

• Liste des appareils (gauche)
  • Affiche tous les appareils du projet avec leur numéro de série KNX (le cas échéant), triés par adresse individuelle (par ordre croissant).
  • Affiche le nom de l'appareil, l'adresse individuelle, l'emplacement et le numéro de série de chaque appareil.
  • Bouton d'exportation enregistre la liste des appareils et les numéros de série dans un fichier CSV.
  • Compteur indiquant le nombre total d'appareils.
• Importation & Zone de prévisualisation (à droite)
  • Le bouton Sélectionnez le Fichier CSV permet de choisir un fichier contenant les numéros de série à importer. Dès qu'un fichier avec la structure correcte (adresse individuelle, numéro de série KNX) est sélectionné, la liste de prévisualisation ci-dessous montre tous les appareils à mettre à jour avec leur numéro de série actuel (le cas échéant) et le nouveau numéro de série.
  • Le bouton Importer applique les changements de numéros de série au projet.
  • Compteur indiquant le nombre d'appareils à mettre à jour.

La structure du fichier CSV est la suivante : [Adresse individuelle, Numéro de série KNX], où l'adresse individuelle aura le format x.y.z (par exemple 1.1.1) et le Numéro de série KNX ManufacturerCode:UniqueNumber (par exemple 00FA:59851921).

4. Onglet Journal

L'onglet Journal fournit un enregistrement chronologique de toutes les opérations de liaison :

• Affiche toutes les opérations de liaison réussies et les insertions de numéros de série KNX avec les horodatages.
• Affiche les détails de ce qui a été lié (objets de groupe à adresses de groupe ou objets de groupe à objets de groupe) ou l'appareil auquel un numéro de série KNX a été inséré.
• Le bouton Effacer tout permet d'effacer l'historique du journal.

Flux de travail

Lien entre l'adresse du groupe et l'objet du groupe

1. Remplir la zone source

• Glisser et déposer les éléments d'ETS :
  • Appareil: Ajoute tous les objets de groupe actifs de l'appareil.
  • Canal: Ajoute tous les objets de groupe actifs sous le canal.
  • Objets de groupe: Ajoute des Objets de groupe individuels.

2. Remplir la zone cible

• Glisser-déposer :
  • Adresse de groupe: Ajoute une seule adresse de groupe.
  • Plage de groupes: Ajoute toutes les adresses de groupe dans la plage.
  • Fonction du Bâtiment: Ajoute des adresses de groupe liées.

3. Aperçu de la mise à jour

• L'outil associe les éléments en fonction de leur ordre d'indexation (c'est-à-dire le premier élément de la liste source avec le premier élément de la liste cible, etc.)
• Tout élément excédentaire de l'une des listes est ignoré (p. ex., si vous avez moins d'adresses de groupe que d'objets de groupe, seuls ceux qui ont un objet de groupe correspondant seront liés).
• Ajustez l'ordre par glisser-déposer ou par les commandes du menu contextuel(Déplacer vers le haut, Déplacer vers le bas).

4. Créer des liens

• Cliquez sur le bouton Lier .
• Une boîte de dialogue de confirmation affiche le nombre de liens créés et les éventuelles erreurs.
• Les entrées liées sont enregistrées dans les données d'application du projet et peuvent être consultées ultérieurement à l'aide de l'onglet"Journal".

Liaison d'un objet de groupe à un objet de groupe

1. Naviguez jusqu'à l'objet du groupe <> Onglet Objet du groupe

• Passez au deuxième onglet de l'interface Bulk Linker.

2. Remplir la zone source

• Faites glisser et déposez les objets de groupe source à partir de l'ETS :
  • Appareil: Ajoute tous les objets de groupe actifs de l'appareil.
  • Canal: Ajoute tous les objets de groupe actifs sous le canal.
  • Objets de groupe: Ajoute des Objets de groupe individuels.

3. Remplir la zone cible

• Faites glisser et déposez les objets de groupe cibles depuis ETS en utilisant les mêmes méthodes que pour la zone source.

4. Aperçu de la mise à jour

• L'aperçu montre comment les objets du groupe seront liés les uns aux autres en fonction de leur ordre.
• Les éléments sont appariés par ordre d'index (le premier avec le premier, le second avec le second, etc.).
• Ajustez l'ordre en utilisant le glisser-déposer ou les commandes du menu contextuel (Déplacer vers le haut, Déplacer vers le bas).
• Ajustez le numéro et/ou le nom de l'adresse du groupe si nécessaire.

5. Créer des liens entre les objets du groupe

• Cliquez sur le bouton Lier .
• Une boîte de dialogue de confirmation affiche le nombre de liens créés et les éventuelles erreurs.
• Toutes les opérations de liaison sont automatiquement enregistrées dans l'onglet Journal.

Gestion des numéros de série KNX

Exportation de numéros de série

1. Naviguez jusqu'à l'onglet Numéros de série KNX.
2. Consultez la liste des appareils et leur numéro de série actuel dans le panneau de gauche.
3. Cliquez sur le bouton Exporter.
4. Choisissez un emplacement et un nom de fichier pour le fichier CSV.
5. Le fichier exporté contient les noms des appareils, les adresses individuelles et les numéros de série.

Importation de numéros de série

1. Naviguez jusqu'à l'onglet Numéros de série KNX.
2. Cliquez sur le bouton Sélectionner un fichier CSV dans le panneau de droite.
3. Parcourez et sélectionnez un fichier CSV contenant des numéros de série (généralement exportés et modifiés précédemment).
4. Une fois qu'un fichier valide est sélectionné, l'aperçu ne montre que les dispositifs à mettre à jour avec les informations suivantes :
   • Nom de l'appareil, adresse individuelle, emplacement, ancien numéro de série KNX et nouveau numéro de série KNX pour chaque appareil.
5. Examinez l'aperçu pour vous assurer que les bons appareils seront mis à jour.
6. Cliquez sur le bouton Importer pour appliquer les modifications.
7. Une boîte de dialogue de confirmation affiche le nombre d'appareils mis à jour.
8. L'opération d'importation est enregistrée dans l'onglet Journal.

Visualisation du journal

• Passez à l'onglet Journal pour voir un résumé chronologique de toutes les opérations effectuées avec le Bulk Linker.
• Le journal comprend
  • Opérations de liaison entre l'adresse du groupe et l'objet du groupe
  • Opérations de liaison d'objet de groupe à objet de groupe
  • Opérations d'importation de numéros de série
• Chaque entrée du journal indique l'heure et les détails de l'opération.
• Utilisez le bouton Effacer tout pour effacer le journal si nécessaire.

Meilleures pratiques

• Planifiez votre stratégie de liaison : Avant d'utiliser l'outil de liaison en bloc, organisez vos objets et adresses de groupe dans un ordre logique afin de tirer parti de l'appariement basé sur l'index.
• Utilisez l'aperçu : Consultez toujours l'aperçu avant de cliquer sur le bouton "Lien" afin de vous assurer que les paires correctes seront créées.
• Sauvegardez les numéros de série : Exportez régulièrement les numéros de série de vos appareils pour les sauvegarder, en particulier avant de les modifier ou de les remplacer.
• Consultez le journal : Consultez régulièrement l'onglet Journal pour vérifier que toutes les opérations de liaison se sont déroulées correctement et pour conserver une trace de vos modifications de configuration.
• Organisez vos liens en fonction des canaux : Lorsque vous travaillez avec des appareils dotés de plusieurs canaux, envisagez de supprimer des canaux entiers afin de conserver des regroupements logiques dans vos liens.
