Replace Device

Cet article traite des thèmes suivants :

• But
• Activation
• Utilisation de l'application de remplacement de l'appareil dans ETS
• Informations de base

But

L'application Replace Device (remplacement de participant) permet de remplacer les participants KNX dans un projet sans perdre les propriétés du participant. Ceci est possible pour les appareils avec des fonctionnalités similaires, quel que soit le fabricant.Les cas d'utilisation les plus courants sont :

• Expansion : Une fonction de périphérique existante doit être développée, par exemple, par deux canaux supplémentaires.
• Remplacement : Un périphérique original n'est plus disponible, il doit donc être remplacé par un périphérique fonctionnellement équivalent du même fabricant ou d'un autre fabricant.

Activation

Voici la marche à suivre pour activer cette application dans ETS :

• Acheter une licence de remplacement de l'appareil chez MyKNX
• Mise sous licence expliqué ici
• Aucun fichier supplémentaire *.etsapp ne doit être installé

Utilisation de l'application de remplacement de l'appareil dans ETS

Les étapes suivantes doivent être suivies pour un remplacement de périphérique :

1. Sélectionnez le périphérique à remplacer

Sélectionnez au moins un appareil à remplacer (c'est-à-dire l'appareil original) et appelez l'application. Afin de pouvoir effectuer un remplacement pour plusieurs périphériques en une seule fois, toutes les applications de l'appareil doivent être identiques. Si ce n'est pas le cas, la procédure doit être répétée de façon analogue.

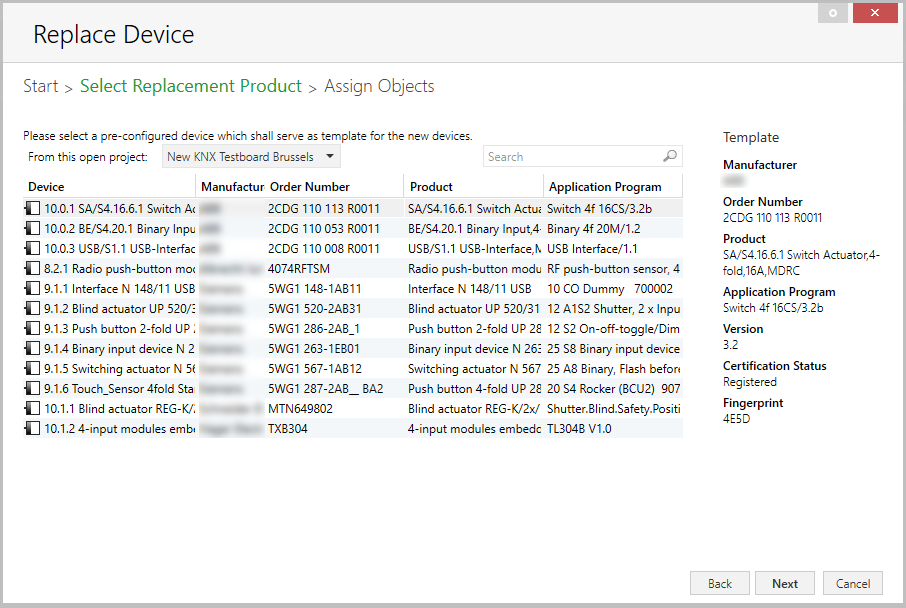

2. Sélectionner un modèle

Une fois que l'appareil est sélectionné, cliquez sur 'Suivant'. Ouvrez l'assistant et sélectionnez d'abord un nouvel appareil dans une liste (= appareil de remplacement, modèle). Cela sera utilisé pour remplacer les appareils originaux sélectionnés au point 1 par l'appareil de remplacement.

Tous les appareils de n'importe quel projet ouvert sont affichés ici. Les appareils du projet actuellement ouvert sont affichés par défaut. Pour modifier le projet, cliquez sur le menu déroulant « À partir du projet ouvert ». Le champ de recherche permet de rechercher des périphériques de remplacement.

La logique suivante est utilisée pour afficher les périphériques dans la liste :

• Le périphérique original sélectionné est également affiché (la destination et la source sont identiques; utilisez le cas: swap canaux A <-> B).
• Les appareils sans programme d'application ne sont pas affichés (par exemple les alimentations d'alimentation).
• Les appareils avec des objets de collection ne sont pas affichés.
• Si le(s) périphérique(s) original ont des objets de groupe, les périphériques de remplacement doivent également avoir des objets de groupe.
• Si le(s) dispositif(s) d'origine(s) n'ont pas d'objets de groupe, les périphériques de remplacement ne doivent pas nécessairement être sans objets de groupe. Si tel est le cas, ils ne seront pas assignés.

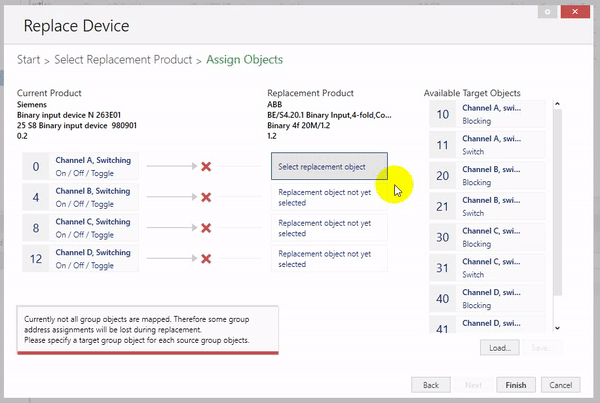

3. Définir les affectations (mapping)

Faites l'affectation d'objets de groupe entre l'original et le périphérique de remplacement dans l'assistant et cliquez sur « Terminer ».

Les objets de groupe qui sont affichés ici nécessitent un mapping (c'est-à-dire uniquement des objets de groupe visibles avec au moins une adresse de groupe). Le mapping peut être réalisé en cliquant sur l'objet de remplacement, puis sur l'objet cible disponible correspondant. Une fois que le mapping est d'un objet Group Object est terminé, l'icône est affichée sur 'Objet cible disponible'. Pour supprimer le mappage, il faut cliquer sur l'icône sur l'objet de remplacement. Les conditions suivantes s'appliquent :

• Chaque objet Group Object original peut être lié à un maximum d'un objet Group de remplacement.
• L'original et le remplacement des objets de groupe devraient avoir la même taille de bits.

Modèles de fichier

Tout mappage complété peut être enregistré en tant que modèle par appareil en cliquant sur le bouton "Enregistrer"; plus tard, il pourra être chargé en tant que modèle via le bouton « Charger ».

Les modèles de fichiers contiennent différentes sections, chacune ayant un mapping entre un objet Group Object original et un objet Group de remplacement.

La logique d'une assignation depuis un fichier est analogue à celle d'une assignation automatique. Si une correspondance est trouvée dans le fichier pour un GO devant être remplacé, elle est assignée automatiquement (voir détails de mappage). Si tel n'est pas le cas, le champ reste vierge et doit être assigné manuellement.

En principe, n'importe quel modèle peut être utilisé pour n'importe quel appareil de rechange, que la mission ait ou non un sens.

Informations de base

Propriétés de l'appareil
