Questo pannello viene utilizzato per creare strutture di edificio con i seguenti elementi:
- Edifici
- Funzioni (al corrispondente locale o area operativa nell'edificio - struttura)
- Settori

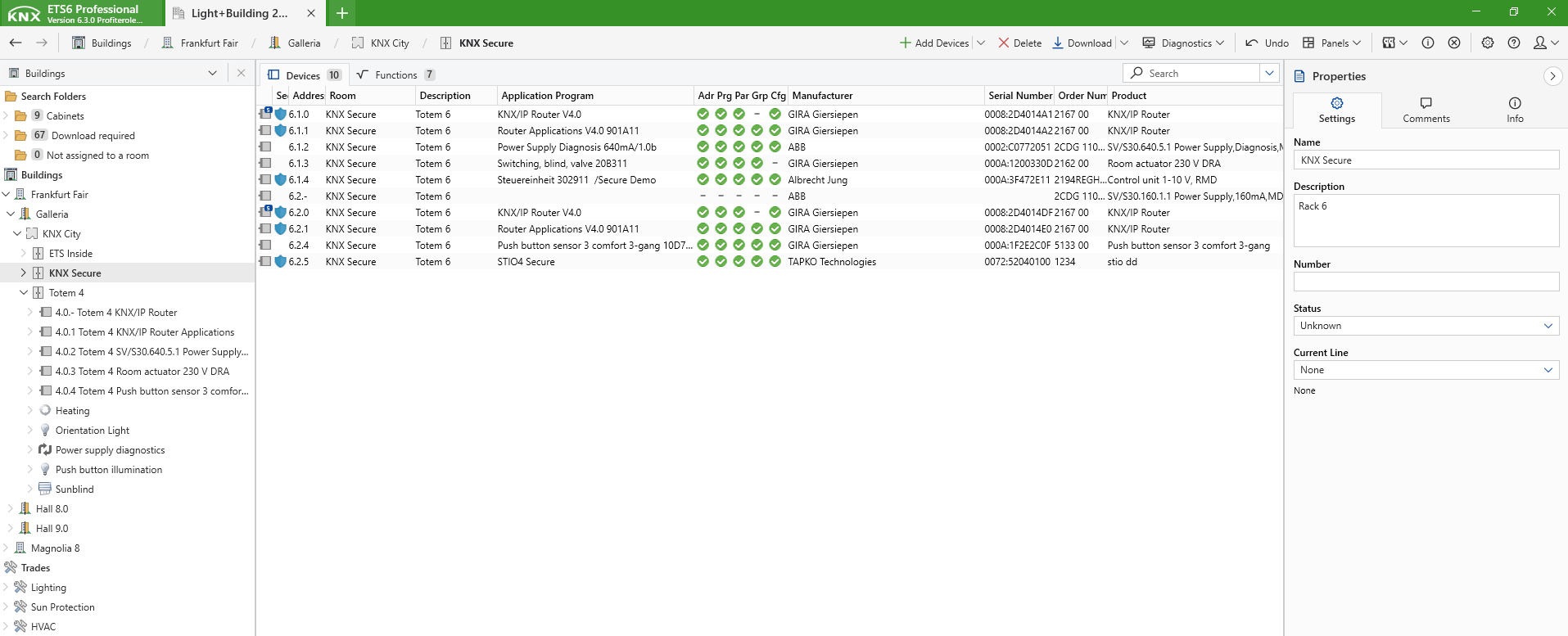

Le strutture flessibili di edificio e settore aiutano ad organizzare e gestire i dispositivi nei progetti ETS e nel flusso di lavoro di installazione. Il pannello Edifici presenta il progetto ETS dal punto di vista dell'installazione.
In seguito alla creazione della struttura dell’edificio, la quale rappresenta la struttura reale dell’edificio fisico, è possibile posizionare i dispositivi nei singoli elementi della struttura dell’edificio. La seguente tabella fornisce una panoramica degli elementi strutturali dell’edificio e del relativo utilizzo.
Icona | Nome | Può contenere: | Commento |
Edifici | Edifici | Elemento del livello di base | |
Edifici | Parti, stanze, piani, corridoi, scale e funzione dell’edificio | Elemento contenitore 1° livello | |
Parti dell’edificio | Parti, stanze, piani, corridoi, scale e funzione dell’edificio | Elemento contenitore 2° livello | |
Piani | Stanze, corridoi, funzione | Elemento contenitore 3° livello | |
Corridoi | Quadri elettrici, dispositivi, funzione | Elemento contenitore 3° livello | |
Scale | Quadri elettrici, dispositivi, funzione | Elemento contenitore 3° livello | |
Stanza | Quadri elettrici, dispositivi, funzione | Elemento contenitore 3° livello | |
Quadri elettrici | Dispositivi, funzione | Elemento contenitore 3° livello | |
Settori | Sottosettore | Elemento del livello di base | |
Settore | Sottosettori, Dispositivi | Elemento contenitore 1° livello | |
Sottosettori | Sottosettori, Dispositivi | Elemento contenitore dal 2° a n° livello (è possibile creare più livelli) | |
Funzione | Sottofunzioni, Indirizzi di Gruppo | Panoramica degli indirizzi del gruppo direttamente nella loro posizione operativa nella struttura dell'edificio |
Per aggiungere elementi, vedi Pannello Edifici (dettagli).
L'assegnazione di un dispositivo a uno (sotto) settore è facoltativa ed è solo a fini di ordinamento della struttura. Non sostituisce l'assegnazione di un dispositivo nella struttura dell'edificio ETS.
