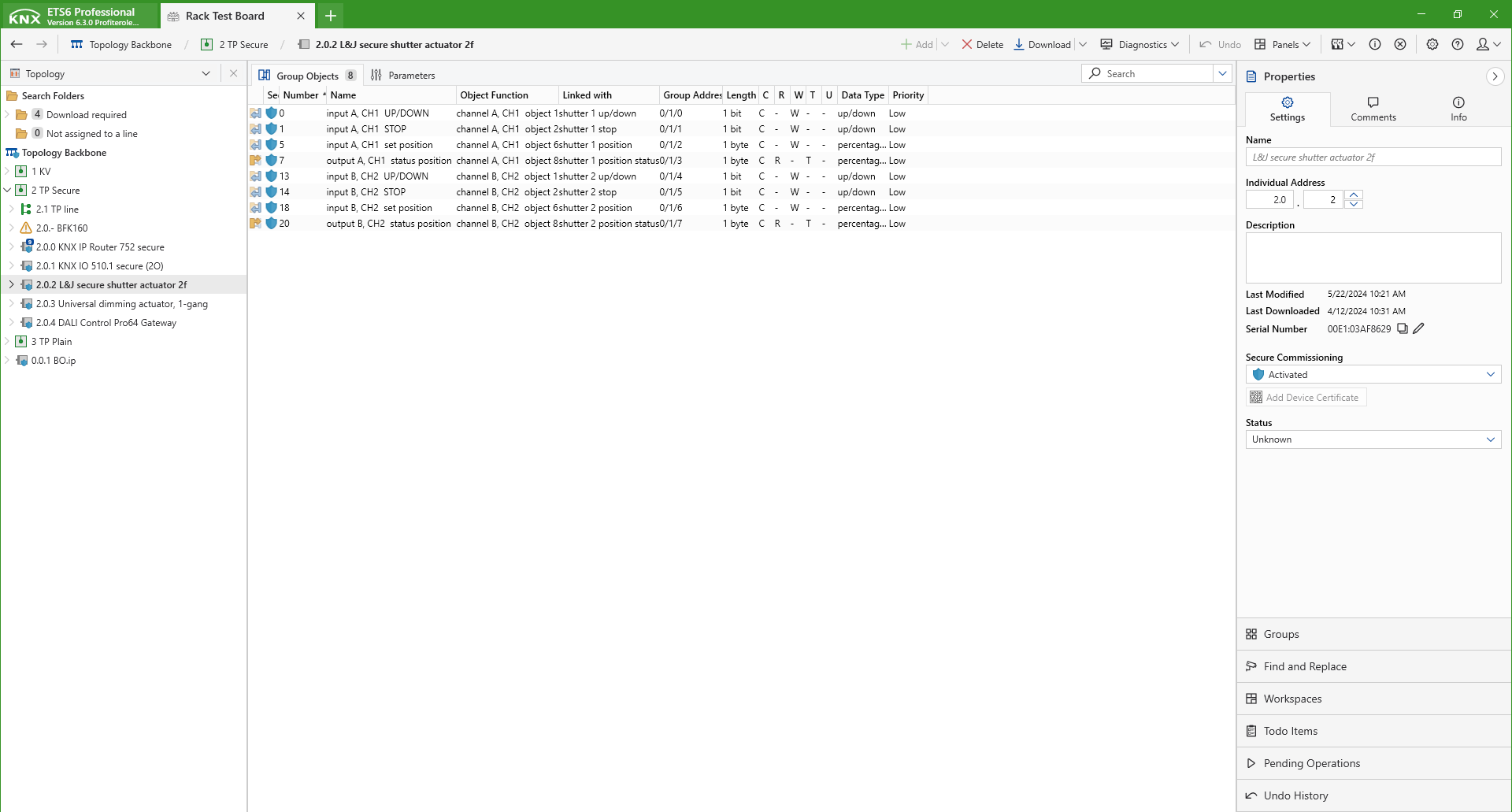

Questo pannello viene utilizzato per definire la struttura del bus e l'assegnazione di indirizzi individuali ai dispositivi.
Può essere usata in parallelo con altre viste e mostra il progetto KNX in relazione alla struttura bus. Qui si possono vedere i dispositivi bus assegnati alle varie linee. Le linee e aree Twisted Pair-, Powerline-, RF-, IP e IoT sono rappresentate con simboli diversi.
La vista ad albero (lato sinistro della pagina) mostra la topologia bus esistente del progetto KNX, mentre nella parte destra della finestra viene mostrata una lista delle voci selezionate nella parte sinistra.
La struttura topologica di norma viene generata automaticamente all’assegnazione degli indirizzi individuali in altre parti del software. In base agli indirizzi assegnati vengono inseriti gli elementi di più alto rango come aree e linee principali.
