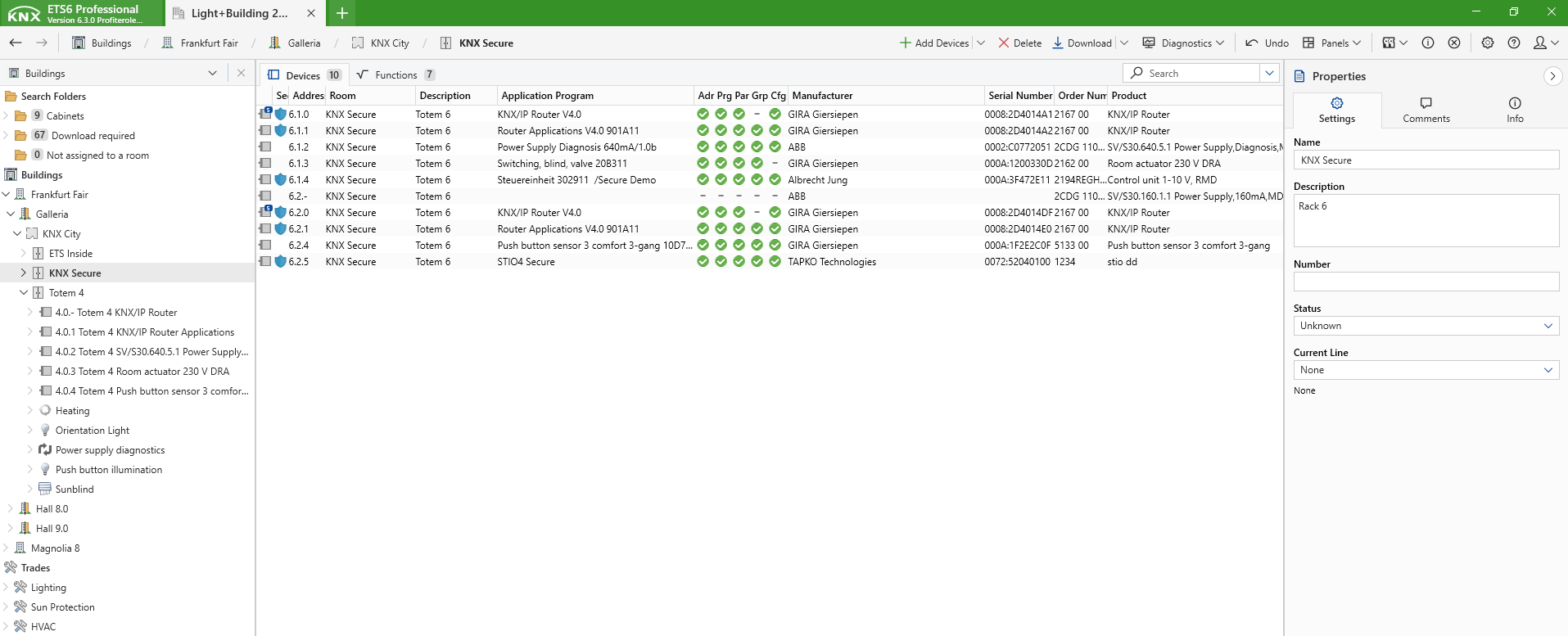

이 패널은 다음과 같은 요소들을 사용하여 건물 구조를 작성합니다:
- 건축물(Buildings)
- 기능(Funtions) (Building(건축물) - structure(구조) 메뉴 위치에서 작동되는 기능)
- 트레이드(Trades)
건물 및 시스템 구조를 유연하게 구축해 두면, ETS 프로젝트 및 설치 작업 과정에서 장치를 구성하고 관리하는 데 큰 도움이 됩니다. 건축물 구조(Buildings structure) 메뉴는 설치 장비의 관점에서 ETS 프로젝트를 제시하는 반면, 트레이드 구조(Trades structure) 메뉴는 사용자가 맞춤형 프로젝트 뷰를 작성할 수 있도록 지원하여 장치 관리를 간소화합니다. 예를 들어, 호텔 프로젝트 내에서 트레이드(Trade) 메뉴는 모든 난방 제어 시스템 구성 요소(온도 감지기/온도 센서, 밸브/난방 액추에이터, 그 외 일반 액추에이터 등) 를 포괄할 수 있으므로, 사용자가 이러한 장치를 프로젝트 전체에서 검색할 필요 없이 한 번에 볼 수 있게 합니다.
실제 건물 구조를 보여주는 건축물 구조(building structure) 항목을 작성한 후, 이 패널을 통해 건물 구조의 개별 요소에 장치를 배치할 수 있습니다. 다음 표에는 사용 가능한 건축물 구조(building structure) 요소와 해당 요소의 사용 방법이 간략하게 나와 있습니다.
| 아이콘(Icon) | 이름 | 다음과 같은 사항 포함 가능: | 비고 |
| 건축물(Buildings) | 건축물(Buildings) | 핵심 레벨 요소 | |
| 건축물(Buildings) | 건축물 요소(Building Parts), 룸(Rooms), 층(Floors), 복도(Corridors), 계단(Stairways), 기능(Function) | 1단계 컨테이너 요소 | |
| 건축물 요소(Building Part) | 건축물 요소(Building Parts), 룸(Rooms), 층(Floors), 복도(Corridors), 계단(Stairways), 기능(Function) | 2단계 컨테이너 요소 | |
| 층(Floors) | 룸(Rooms), 층(Floors), 기능(Function) | 3단계 컨테이너 요소 | |
| 복도(Corridors) | 캐비닛(cabinets), 장비(devices), 기능(function) | 3단계 컨테이너 요소 | |
| 계단(Stairway) | 캐비닛(cabinets), 장비(devices), 기능(function) | 3단계 컨테이너 요소 | |
| 방(Room) | 캐비닛(cabinets), 장비(devices), 기능(function) | 3단계 컨테이너 요소 | |
| 캐비닛(Cabinet: 수납장) | 장비(devices), 기능(function) | 3단계 컨테이너 요소 | |
| 트레이드(Trades) | 서브트레이드(Sub-Trades) | 핵심 레벨 요소 | |
| 트레이드(Trade) | 서브트레이드(Sub-Trades), 장치(Devices) | 1단계 컨테이너 요소 | |
| 서브트레이드(Sub-Trades) | 서브트레이드(Sub-Trades), 장치(Devices) | 2단계 ~ n단계 컨테이너 요소 (멀티 레벨로 생성 가능) | |
| 기능(Function) | 하위 기능(sub-functions), 그룹 주소(Group Addresses) | 그룹 주소 개요(Group address overview) 는 건축물 구조(Building structure) 위치에서 직접 확인할 수 있습니다. |
요소를 추가하려면, 건축물 패널(Building panel) 의 상세 내용을 참조하십시오.
(하위) 트레이드 (sub trade) 에 장치를 할당하는 것은 선택 사항이며, 오직 정렬 목적으로만 사용됩니다. 이는 ETS 건축물 구조(building structure) 의 장치 할당을 대체해주지 않습니다.
