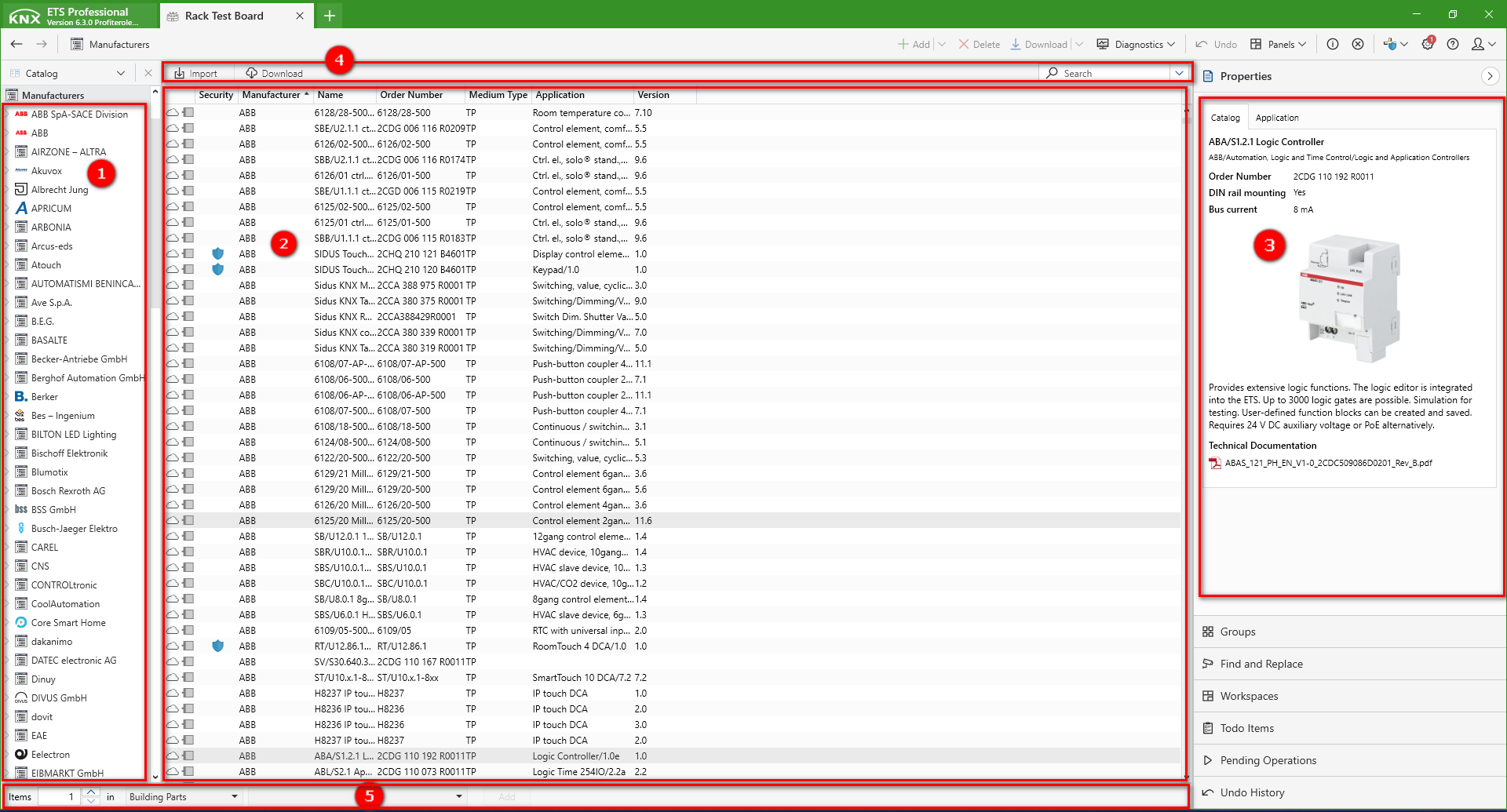

이 패널을 통해 모든 KNX 제품 항목을 검색할 수 있으며, 모든 KNX 장치를 ETS 프로젝트에 선택/삽입할 수 있습니다.
다음과 같은 부분들로 구성됩니다:
- 트리 보기(Tree view)
- 목록 보기(List view)
- 상세 정보(Details)
- 상단 도구모음(Upper toolbar)
- 하단 도구모음(Lower toolbar)
트리 보기 카탈로그 패널(Tree view Catalogs panel) (1)
즐겨찾기(Favorites)
즐겨찾기 섹션은 세 가지 하위 기능을 제공합니다.
장치 템플릿(Device Templates)
미리 구성된 장치를 프로젝트에 사용할 수 있습니다. 자세한 내용은 장치 템플릿 앱(Device Templates app)0을>
사용할 수 없는 경우 잠금 아이콘이 나타납니다.
이전에 사용됨(Previously used)
간편하게 사용할 수 있도록, 해당 프로젝트에서 이전에 사용한 KNX 제품 목록이 포함되어 있습니다. 신규 프로젝트 또는 현재 열려 있는 프로젝트에서 재사용할 수 있습니다. 따라서 반복적인 프로젝트 설계 단계가 빨라집니다.
- 항목은 사용자마다 다르게 나옵니다.
- 모든 항목은 제조업체에서 제공하는 기본 매개변수 구성을 가집니다.
- 표시할 수 있는 최대 항목 수는 30개입니다. 그 이상 추가하면, 가장 오래된 항목이 제거됩니다.
이전에 가져옴( Previously imported)
이 목록에는 가져오기 마법사 툴(import wizard) 을 사용해 카탈로그에 추가한 제품 항목들을 포함하고 있습니다.가져오기 프로세스를 통해 추가된 모든 제품들은 모두 동일한 타임스탬프(timestamp) 를 가지게 됩니다. 이 목록에는, (최대 10개 이하의) 서로 다른 타임스탬프를 가지고 있는 장치들이 표시됩니다. 숫자가 이 최대값을 초과하게 되면, 가장 오래된 항목이 목록에서 제거됩니다. 제품을 다시 가져오게 되면 타임스탬프가 업데이트됩니다.
제조업체(Manufacturers)
이 트리 보기 항목(tree view entry) 은, 제품 저장소(product store) 에 저장되어 있는 모든 장치(카탈로그 항목의 장치 및 제조업체 범주별 장치) 에 접속할 수 있도록 도와줍니다.
프로젝트 창(Project Window) 의 카탈로그 보기(Catalog View)
프로젝트 가져오기를 통해 가져온 모든 제품도 여기에 표시됩니다. 프로젝트 자체 내에서 카탈로그 항목들을 훨씬 더 명확하게 최종 확정하는 것을 확인할 수 있으며, 설명도 상세히 잘 되어 있습니다.
- 카탈로그 항목이 회색으로 표시된 경우 해당 ETS 버전으로 가져오기를 할 수 없습니다(예: ETS6 이상 지원되는 제품을 ETS5로 가져오기 하는 경우 등). 마우스를 카탈로그 항목 위로 이동할 때도 표시됩니다.
- 목록이 너무 길어지면 검색(Search), 찾기(Find) & 필터(Filter) 기능을 사용하십시오.
